2023-2024学年贵州省六盘水市水城县文泰学校九年级物理第一学期期末质量跟踪监视模拟试题含答案

这是一份2023-2024学年贵州省六盘水市水城县文泰学校九年级物理第一学期期末质量跟踪监视模拟试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，以下物体利用绝缘材料制作的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．在图所示的电路中，甲、乙是两个电表。当开关S闭合后，下列说法中正确的是
A．若甲是电流表，乙是电压表，则电阻R1、R2并联
B．若甲是电流表，乙是电流表，则电阻R1、R2并联
C．若甲是电压表，乙是电压表，则电阻R1、R2串联
D．若甲是电压表，乙是电流表，则电阻R1、R2串联
2．下列物品中，通常情况下属于绝缘体的是
A．钢尺B．塑料杯C．食盐水D．铅笔芯
3．智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的( )
A．增大电池电压B．增加总功率
C．减小总功率D．降低散热能力
4．交通路口安装着过斑马线的红、绿信号灯，下列符合红、绿信号灯工作情况的电路图是（ ）
A．B．C．D．

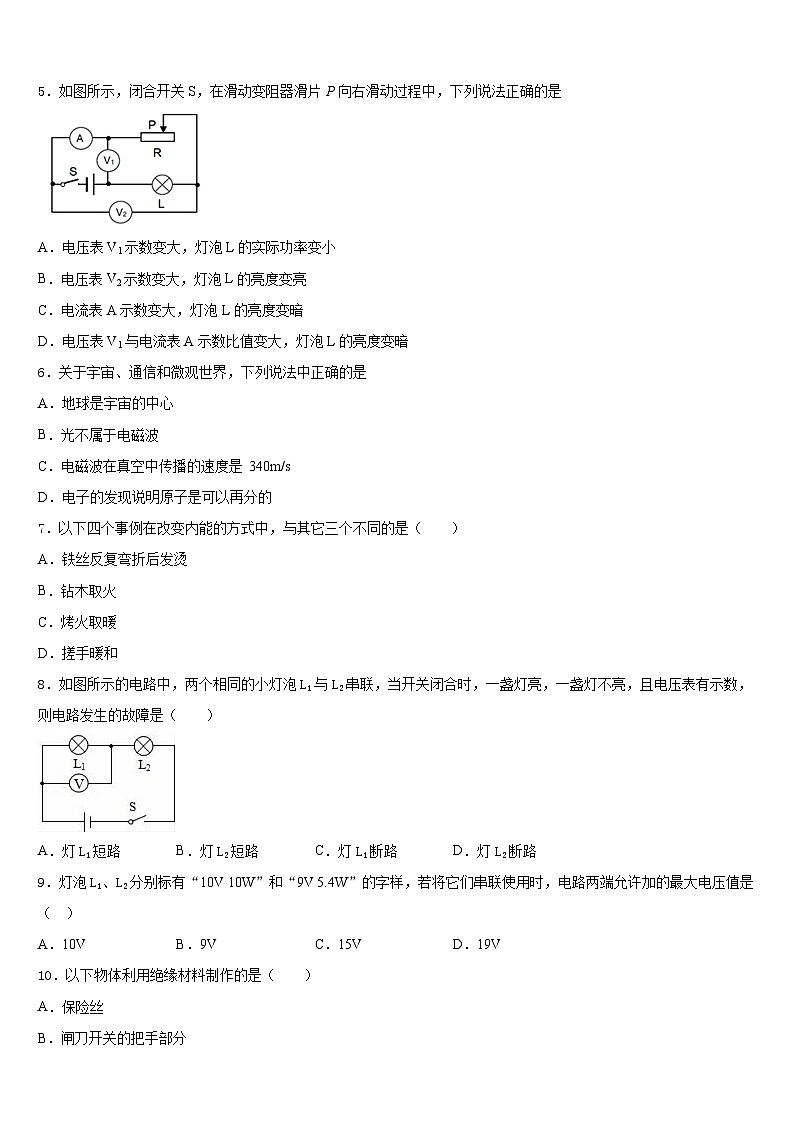

5．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是
A．电压表V1示数变大，灯泡L的实际功率变小
B．电压表V2示数变大，灯泡L的亮度变亮
C．电流表A示数变大，灯泡L的亮度变暗
D．电压表V1与电流表A示数比值变大，灯泡L的亮度变暗
6．关于宇宙、通信和微观世界，下列说法中正确的是
A．地球是宇宙的中心
B．光不属于电磁波
C．电磁波在真空中传播的速度是 340m/s
D．电子的发现说明原子是可以再分的
7．以下四个事例在改变内能的方式中，与其它三个不同的是（ ）
A．铁丝反复弯折后发烫
B．钻木取火
C．烤火取暖
D．搓手暖和
8．如图所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，一盏灯亮，一盏灯不亮，且电压表有示数，则电路发生的故障是（ ）
A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
9．灯泡L1、L2分别标有“10V 10W”和“9V 5.4W”的字样，若将它们串联使用时，电路两端允许加的最大电压值是（ ）
A．10VB．9VC．15VD．19V
10．以下物体利用绝缘材料制作的是（ ）
A．保险丝
B．闸刀开关的把手部分
C．电炉中的发热丝
D．高压输电线

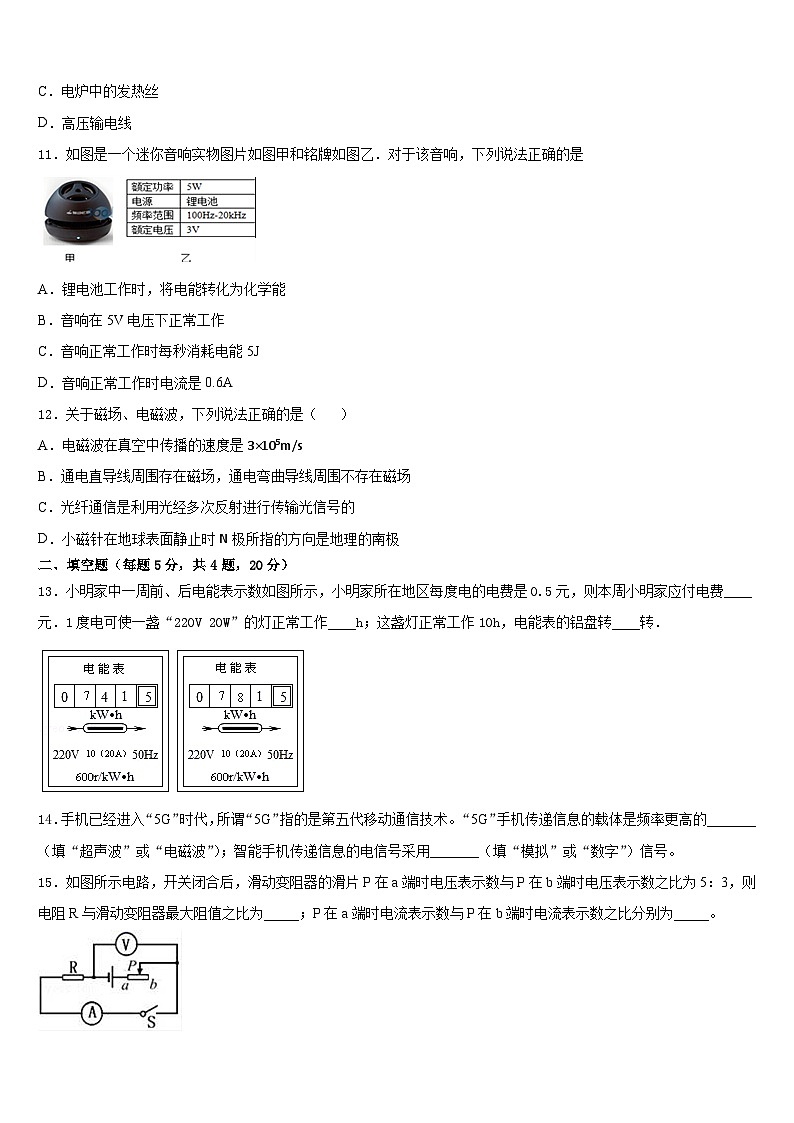

11．如图是一个迷你音响实物图片如图甲和铭牌如图乙．对于该音响，下列说法正确的是
A．锂电池工作时，将电能转化为化学能
B．音响在5V电压下正常工作
C．音响正常工作时每秒消耗电能5J
D．音响正常工作时电流是0.6A
12．关于磁场、电磁波，下列说法正确的是（ ）
A．电磁波在真空中传播的速度是3×105m/s
B．通电直导线周围存在磁场，通电弯曲导线周围不存在磁场
C．光纤通信是利用光经多次反射进行传输光信号的
D．小磁针在地球表面静止时N极所指的方向是地理的南极
二、填空题（每题5分，共4题，20分）
13．小明家中一周前、后电能表示数如图所示，小明家所在地区每度电的电费是0.5元，则本周小明家应付电费____元．1度电可使一盏“220V 20W”的灯正常工作____h；这盏灯正常工作10h，电能表的铝盘转____转．
14．手机已经进入“5G”时代，所谓“5G”指的是第五代移动通信技术。“5G”手机传递信息的载体是频率更高的_______（填“超声波”或“电磁波”）；智能手机传递信息的电信号采用_______（填“模拟”或“数字”）信号。
15．如图所示电路，开关闭合后，滑动变阻器的滑片P在a端时电压表示数与P在b端时电压表示数之比为5：3，则电阻R与滑动变阻器最大阻值之比为_____；P在a端时电流表示数与P在b端时电流表示数之比分别为_____。
16．学校学生宿舍走廊的路灯，灯泡容易坏，经常需要更换。电工小段在原来电灯的位置，接入了两盏与原来一样的白炽灯。同学们注意到灯很长一段时间没有坏，而且两盏灯的亮度比原来用一盏灯时要暗，由此：同学们猜想这两盏灯的连接方式是如图所示甲、乙两图中的一种，你认为正确的是______图，你判断的依据是________。
三、实验题（共12分）
17．（4分）采用图的电路装置探究“电流产生的热量跟什么因素有关”。接通电源，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少。（以下三空选填“电阻”、“电流”、“左”或“右”）
(1)如图所示是探究电流产生的热量跟______的关系；
(2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。此时该装置是探究电流产生的热量跟______的关系。______瓶电阻丝产生的热量多。
18．（4分）小明想测量额定电压是2.5V的小灯泡的额定功率，他使用了三节新干电池、“10Ω1A”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路。
(1)闭合开关前，滑动变阻器的滑片应该移到最_____（左/右）端；
(2)他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×”，并补画上正确的连线；
（______）
(3)正确连接电路后，闭合开关，发现小灯泡不亮，电流表和电压表也无示数，小明向老师求助，王老师在不拆开原电路的情况下，借助另一只电压表就很快找出了故障原因：电流表内部断路了。王老师找出这个故障的相应操作为_____，他观察到的现象为_____；
(4)排除故障后，小明移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U-I（I-U）图象如图乙所示，根据灯丝电阻随温度升高而增大，可以判断图象的横坐标为_____（电压/电流）；
(5)当电压表示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是_____W；
(6)取下小灯泡，将阻值为5Ω、10Ω、15Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”。控制电压一定时，下列电压值可以选取的是_____。
A．1.5V B．2V C．2.5V D．3V
19．（4分）某天晚上，家里的所有用电器突然全部停止工作。请你猜想两种可能原因，并说明你将怎样去直接证实你的猜想。
原因一：__________。
证实办法：________________。
原因二：___________________________。
证实办法：_____________________________。
四、作图题（共16分）
20．（8分）请按要求作图（作图时请用刻度尺）。
（1）请你在图中将开关和一盏电灯的电路正确连接。
（_____________）
（2）根据通电螺线管的N极，请在图中标出小磁针的N极和A点磁感线的方向。
（_________________）
21．（8分）某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如图（3）所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时．红灯亮(绿灯熄灭)．请按此要求连接电路(红、绿灯的额定电压相同)．
（________）
五、计算题（共22分）
22．（10分）如图所示，当水平拉力F=50N时.恰好可以使物体A沿水平地面向右做匀速直线运动．已知物体重为500N,所受地面的摩擦力约为120N,物体在2s内水平移动了0.6m,不计绳和滑轮的自重求在此过程中：
（1）拉力F做功为多少?
（2）拉力F做功的功率为多少?
（3）该装置的机械效率约为多少?
23．（12分）如图所示，把标有“6V 1A”字样的灯泡L接入电源电压恒为9V的电路中，为使灯泡L正常发光，需要串联一个定值电阻R。求：
(1)灯泡L正常发光时的功率；
(2)灯泡正常发光时，串联电阻R的阻值；
(3)闭合开关，电路正常工作5min，灯泡消耗的电能。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、C
4、C
5、D
6、D
7、C
8、B
9、C
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、20； 50； 120
14、电磁波 数字
15、3:25:3
16、甲 灯泡变暗
三、实验题（共12分）
17、电流 电阻 左瓶
18、右 将电压表与电流表并联（合理均给分） 电压表有示数 电压 0.8 D
19、整个小区停电 观察小区其他家庭是否有电 家里用电器的总功率过大(或某处电路短路)，导致保险丝熔断(或空气开关跳闸) 查看保险丝是否完好(或空气开关是否跳闸)
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）90J （2）45w （3）80%
23、 (1) 6W；(2) 3Ω；(3) 1800J
