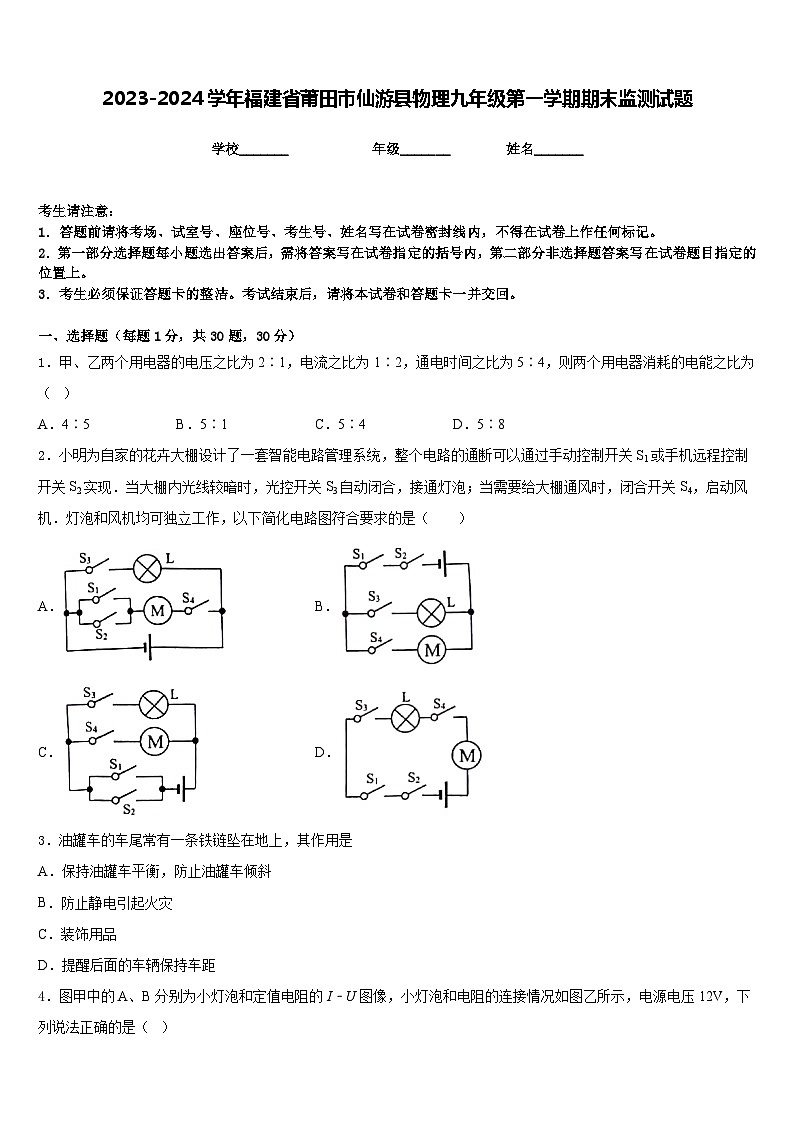

2023-2024学年福建省莆田市仙游县物理九年级第一学期期末监测试题含答案
展开学校_______ 年级_______ 姓名_______
考生请注意:
1.答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内,不得在试卷上作任何标记。
2.第一部分选择题每小题选出答案后,需将答案写在试卷指定的括号内,第二部分非选择题答案写在试卷题目指定的位置上。
3.考生必须保证答题卡的整洁。考试结束后,请将本试卷和答题卡一并交回。
一、选择题(每题1分,共30题,30分)
1.甲、乙两个用电器的电压之比为2∶1,电流之比为1∶2,通电时间之比为5∶4,则两个用电器消耗的电能之比为( )
A.4∶5B.5∶1C.5∶4D.5∶8
2.小明为自家的花卉大棚设计了一套智能电路管理系统,整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现.当大棚内光线较暗时,光控开关S3自动闭合,接通灯泡;当需要给大棚通风时,闭合开关S4,启动风机.灯泡和风机均可独立工作,以下简化电路图符合要求的是( )
A.B.
C.D.
3.油罐车的车尾常有一条铁链坠在地上,其作用是
A.保持油罐车平衡,防止油罐车倾斜
B.防止静电引起火灾
C.装饰用品
D.提醒后面的车辆保持车距

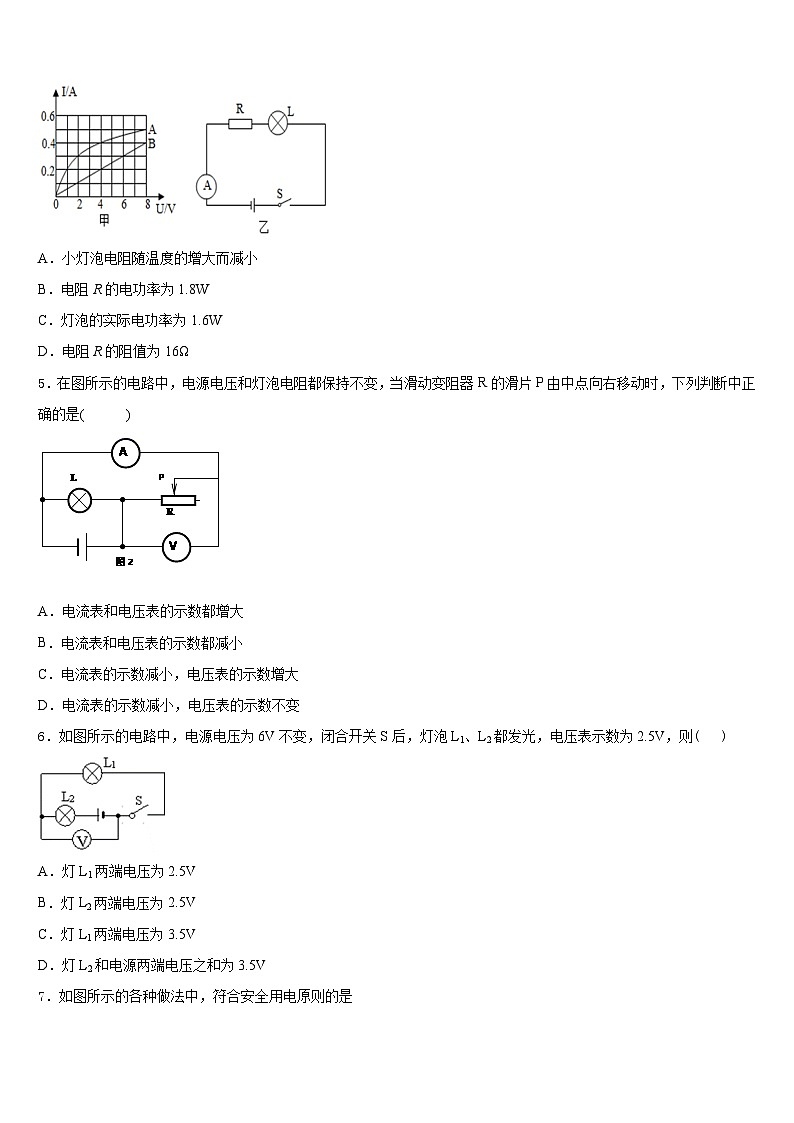

4.图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像,小灯泡和电阻的连接情况如图乙所示,电源电压12V,下列说法正确的是( )
A.小灯泡电阻随温度的增大而减小
B.电阻R的电功率为1.8W
C.灯泡的实际电功率为1.6W
D.电阻R的阻值为16Ω
5.在图所示的电路中,电源电压和灯泡电阻都保持不变,当滑动变阻器R的滑片P由中点向右移动时,下列判断中正确的是( )
A.电流表和电压表的示数都增大
B.电流表和电压表的示数都减小
C.电流表的示数减小,电压表的示数增大
D.电流表的示数减小,电压表的示数不变
6.如图所示的电路中,电源电压为6V不变,闭合开关S后,灯泡L1、L2都发光,电压表示数为2.5V,则( )
A.灯L1两端电压为2.5V
B.灯L2两端电压为2.5V
C.灯L1两端电压为3.5V
D.灯L2和电源两端电压之和为3.5V

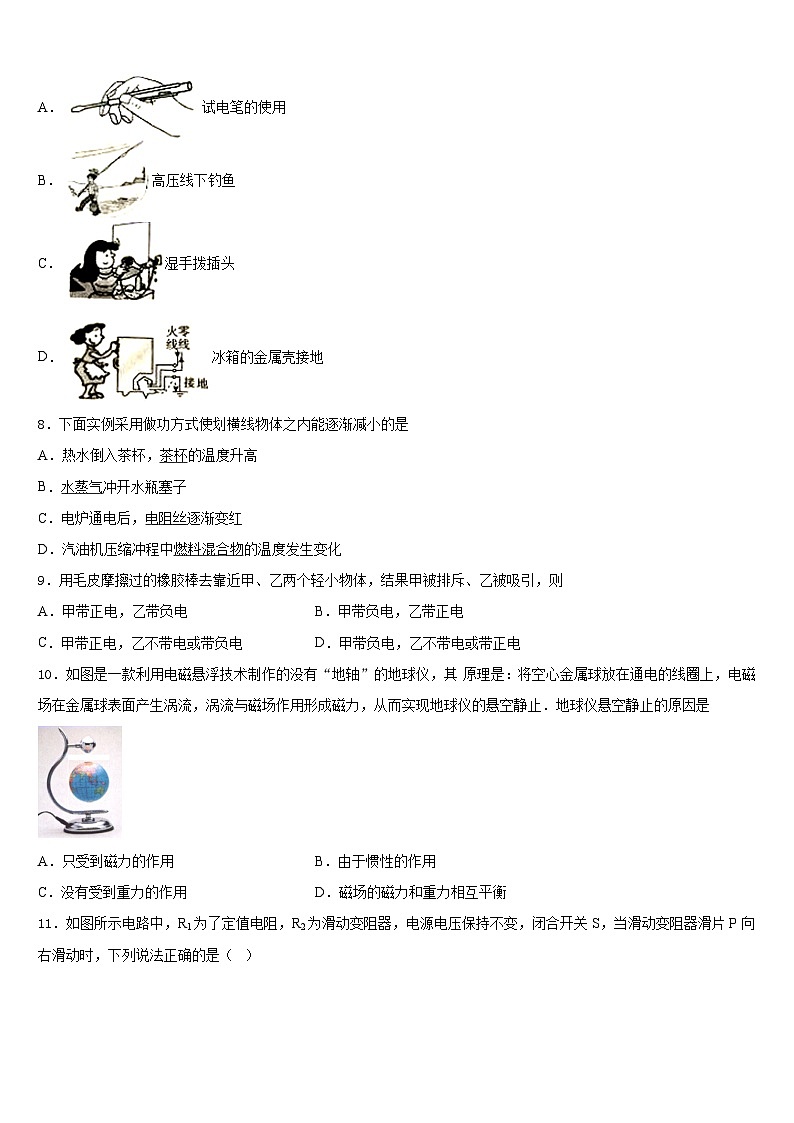

7.如图所示的各种做法中,符合安全用电原则的是
A.试电笔的使用
B.高压线下钓鱼
C.湿手拨插头
D.冰箱的金属壳接地
8.下面实例采用做功方式使划横线物体之内能逐渐减小的是
A.热水倒入茶杯,茶杯的温度升高
B.水蒸气冲开水瓶塞子
C.电炉通电后,电阻丝逐渐变红
D.汽油机压缩冲程中燃料混合物的温度发生变化
9.用毛皮摩擦过的橡胶棒去靠近甲、乙两个轻小物体,结果甲被排斥、乙被吸引,则
A.甲带正电,乙带负电B.甲带负电,乙带正电
C.甲带正电,乙不带电或带负电D.甲带负电,乙不带电或带正电
10.如图是一款利用电磁悬浮技术制作的没有“地轴”的地球仪,其 原理是:将空心金属球放在通电的线圈上,电磁场在金属球表面产生涡流,涡流与磁场作用形成磁力,从而实现地球仪的悬空静止.地球仪悬空静止的原因是
A.只受到磁力的作用B.由于惯性的作用
C.没有受到重力的作用D.磁场的磁力和重力相互平衡
11.如图所示电路中,R1为了定值电阻,R2为滑动变阻器,电源电压保持不变,闭合开关S,当滑动变阻器滑片P向右滑动时,下列说法正确的是( )
A.电流表的示数变大,电压表的示数变小
B.电流表的示数变小,电压表的示数变大
C.电流表和电压表的示数都变小
D.电流表和电压表的示数都变大
12.下列有关生活用电常识,做法不可行的是( )
A.尽量减小电视机待机时间
B.离开教室后应及时关掉电灯
C.长期不使用的电视机应适当地通通电
D.当有人触电时应迅速用手把他拉到安全的地方
二、填空题(每题5分,共4题,20分)
13.如图是小明同学探究“海水和海滩的温度随时间变化的规律”时画的一张示意图。根据图给的信息,他观察的时间是_____(选填“中午”或“夜晚”),产生这一现象的原因是水的_____比砂石的大。
14.汽车上的散热器用水作为冷却剂,这是利用了水的________较大的性质;散热器中装有5L的水,在温度升高20℃的过程中,水吸收的热量是________ J,这些热量相当于完全燃烧________ kg的天然气放出的热量[水的比热容c水=4.2×103 J/(kg·℃),天然气的热值q=8.4×107J/kg ρ水 =1.0 ×103 kg/m3]。
15.如图所示的电路中,R1为定值电阻,R2为滑动变阻器,电源电压不变。闭合开关S后,滑片P从a端移动到b端,电流表示数I与电压表示数U的变化关系如图像,则R1与R2的最大阻值之比为_____,电路中的最大总功率为_____W。
16.用试电笔可辨别火线和零线,使氖管发光的是_____.如图所示的电路,闭合开关后,发现电灯不亮,用试电笔测试图中的a、b、c、d四点,只有a点不发光,可能发生的故障是_____.
三、实验题(共12分)
17.(4分)在测“3.8V”小灯泡电功率实验中:
A. B.
C. D.
(1)请你用笔画线代替导线,滑动变阻器向右移动灯泡变亮,按要求将甲图实物连接完整。
(______)
(2)电路正确连接后,闭合开关,移动滑片,发现灯泡不亮,电流表无示数,电压表示数接近电源电压,则故障可能是_________。
(3)排除故障后,当灯泡正常发光时,电流表的示数如图乙为_______A,灯泡额定功率为_______W。
(4)图丙所示电路中(R阻值已知),无电压表也能测出该灯泡额定功率的是_______。
18.(4分)小华在“测量小灯泡的额定功率”的实验中,电源电压为3V,小灯泡额定电压为2.5V。
(1)为了完成实验,请用笔画线代替导线将如图甲中的实物图补充完整(导线不能交叉)。
(______)
(2)闭合开关S,移动滑片,发现小灯泡不亮,电流表无示数,电压表有明显示数,若故障发生在“小灯泡”或“滑动变阻器”上,则发生此故障的原因可能是_____。
(3)排除故障后,闭合开关S,移动滑动变阻器的滑片到某一位置时,电压表示数为2.0V,为了测定小灯泡的额定功率,应将滑片向_____(选填“A“或“B”)端移动。
(4)当电压表示数为2.5V时,电流表示数如图乙所示,则表格中空白处的数据为_____A,小灯泡的额定功率为_____W。
(5)小华通过计算发现,三次买验中小灯泡的电阻相差较大,其原因是_____。
(6)小华还想比较不同小灯泡并联时的亮度,他把标有L1“3.8V”和L2“2.5V”的两盏小灯泡并联在电压为3V的电源两端(如图所示),闭合开关,电流表A1的示数为0.26A,电流表A2的示数为0.18A,从数据可计算出L2的实际电功率较小;再观察灯泡亮度时,发现L2比L1亮,为什么实际电功率小的灯泡反而更亮呢?是不是因为灯座和导线的电阻、电流表不准确等原因引起的呢?小华又把L1和L2交换位置(灯座、导线电流表的位置没有换),实验发现仍然是实际功率较小的L2比实际功率较大的L1更亮,请你帮小华分析一下发生这种现象的原因可能是_____。
19.(4分)在测量标有电压为2.5V的某小灯泡电阻的实验中,
(1)小花根据如图甲所示的电路图连接实物乙,同学小亮说小花有两处连接错误。请你在小花连错的导线上打“×”,并用导线正确连接___________;
(2)若小花不慎将电压表和电流表的位置接反了,这时闭合开关(______)
A.电源烧坏 B.电压表烧坏
C.电流表烧坏 D.以上情况都不会发生
(3)闭合开关前,应将滑动变阻器的滑片移到阻值最大处,目的是为了_______;
(4)请根据需要设计记录表格(实验次数不少于5次)_____;
(5)若某次实验,两表示数如图所示,此时灯丝电阻为____;
(6)根据实验数据,小花发现随着灯丝温度的升高,其电阻值也在增大,并且其他同学也发现了相同的现象。由此可知,灯丝电阻与____有关,并不是一个定值。
四、作图题(共16分)
20.(8分)请把图中电路元件接入家庭电路中,且符合安全用电原则。
(________)
21.(8分)自动控制楼道灯,只有在夜晚,有人走动发出声音时,电路接通,灯才亮。这是因为在控制开关中装有“声敏”和“光敏”装置,若分别用“”和“”这样的符号代表它们。请在(图)中用笔画线代替导线,将电路正确连接。要求:三孔插座单独接入。
(______)
五、计算题(共22分)
22.(10分)如图所示的电路中,R1=6Ω,R2=20Ω,R3=30Ω,电源电压保持不变。当 S1、S2 都闭合时, 电流表的示数是 0.6A,求:
(1)电源电压是多少?
(2)这时 R2 中的电流是多少?
(3)当 S1、S2 都断开时,1 分钟 R1 产生的热量是多少?
23.(12分)混合动力汽车具有节能、低排放等优点,成为汽车研究与开发领域的重点,某新型混合动力汽车启动时,内燃机不工作,蓄电池向车轮输送能量,当需要高速行驶或蓄电池电能过低时,内燃机启动,既可以向车轮输送能量,又可以给蓄电池充电,车速与所受阻力的关系如图所示,在某次测试中,蓄电池储存的电能为5.12×108J,由内燃机提供能量,汽车以50km/h的速度匀速行驶了0.5h,同时蓄电池的电能增加了10%,求:
(1)汽车牵引力做的功;
(2)若所用燃料的热值为4.5×107J/kg,测试过程中消耗8kg燃料(假设燃料完全燃烧),则放出的总热量是多少?
(3)内燃机的效率.
参考答案
一、选择题(每题1分,共30题,30分)
1、C
2、C
3、B
4、C
5、D
6、A
7、D
8、B
9、D
10、D
11、B
12、D
二、填空题(每题5分,共4题,20分)
13、夜晚 比热容
14、比热容 4.2×105 5×10-3
15、1:2 1.8
16、火线 ab之间断路
三、实验题(共12分)
17、 灯泡断路 0.32 1.216 C
18、 小灯泡断路 A 0.22A 0.55 小灯泡的电阻随温度的变化而变化 L2工作时热散失少,工作时发光效率高
19、 D 保护电路
4.5Ω 温度
四、作图题(共16分)
20、
21、
五、计算题(共22分)
22、 (1)18V(2)0.9A (3)90J
23、(1)1×138J(1)3.6×138J (3)41﹪
实验次数
1
2
3
电压U/V
2.0
2.5
3.0
电流I/A
0.2
0.23
实验次数
1
2
3
4
5
U/V
I/A
R/Ω
