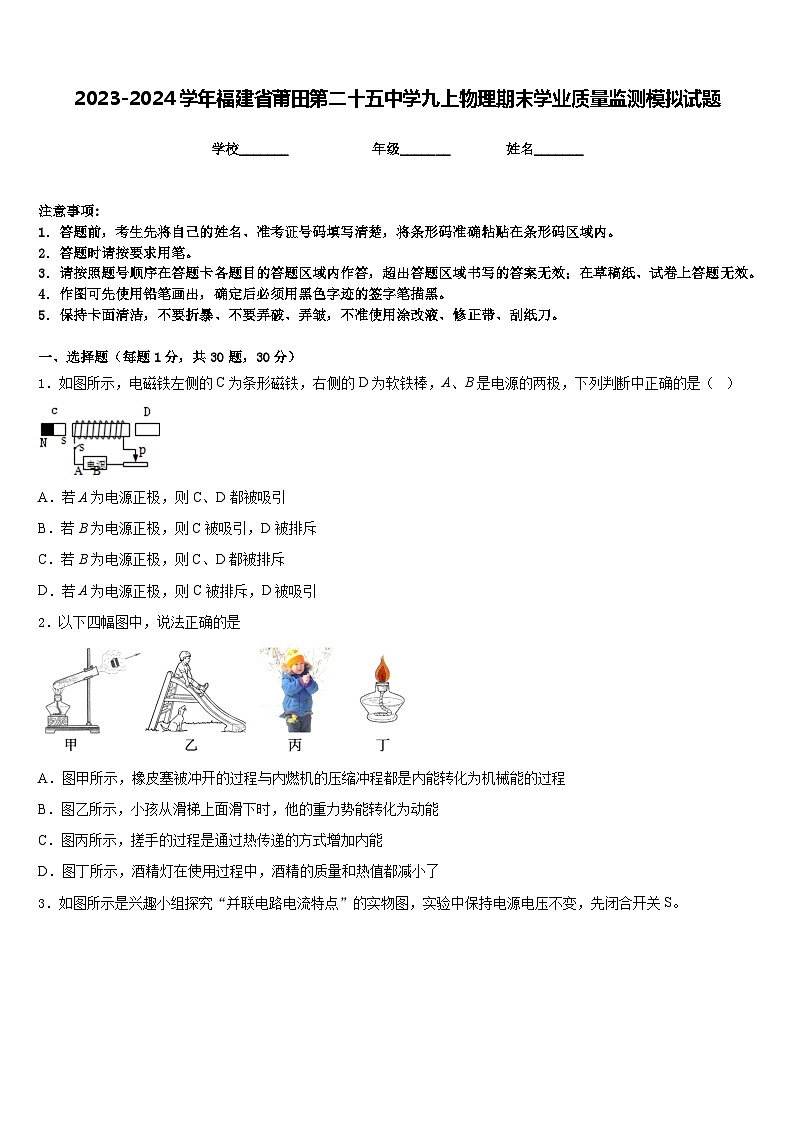

2023-2024学年福建省莆田第二十五中学九上物理期末学业质量监测模拟试题含答案

展开

这是一份2023-2024学年福建省莆田第二十五中学九上物理期末学业质量监测模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示，电磁铁左侧的C为条形磁铁，右侧的D为软铁棒，A、B是电源的两极，下列判断中正确的是（）
A．若A为电源正极，则C、D都被吸引
B．若B为电源正极，则C被吸引，D被排斥
C．若B为电源正极，则C、D都被排斥
D．若A为电源正极，则C被排斥，D被吸引
2．以下四幅图中，说法正确的是
A．图甲所示，橡皮塞被冲开的过程与内燃机的压缩冲程都是内能转化为机械能的过程
B．图乙所示，小孩从滑梯上面滑下时，他的重力势能转化为动能
C．图丙所示，搓手的过程是通过热传递的方式增加内能
D．图丁所示，酒精灯在使用过程中，酒精的质量和热值都减小了

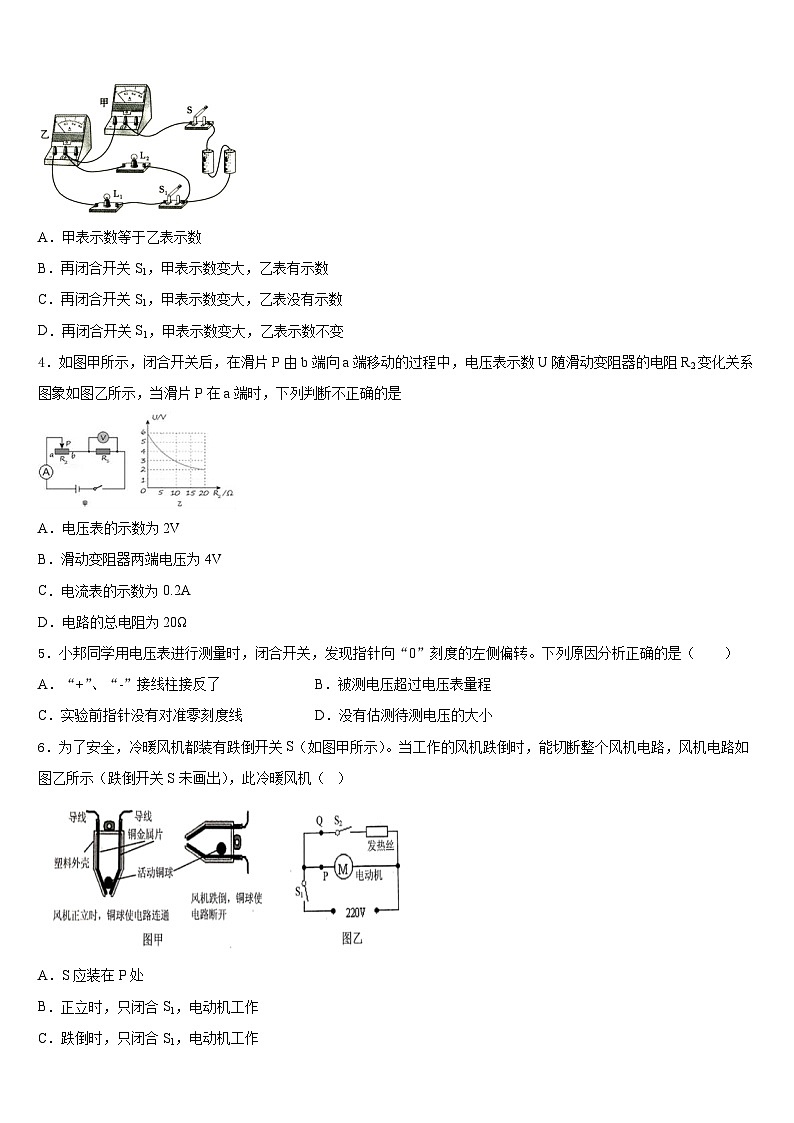

3．如图所示是兴趣小组探究“并联电路电流特点”的实物图，实验中保持电源电压不变，先闭合开关S。
A．甲表示数等于乙表示数
B．再闭合开关S1，甲表示数变大，乙表有示数
C．再闭合开关S1，甲表示数变大，乙表没有示数
D．再闭合开关S1，甲表示数变大，乙表示数不变
4．如图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化关系图象如图乙所示，当滑片P在a端时，下列判断不正确的是
A．电压表的示数为2V
B．滑动变阻器两端电压为4V
C．电流表的示数为0.2A
D．电路的总电阻为20Ω
5．小邦同学用电压表进行测量时，闭合开关，发现指针向“0”刻度的左侧偏转。下列原因分析正确的是（）
A．“+”、“-”接线柱接反了B．被测电压超过电压表量程
C．实验前指针没有对准零刻度线D．没有估测待测电压的大小

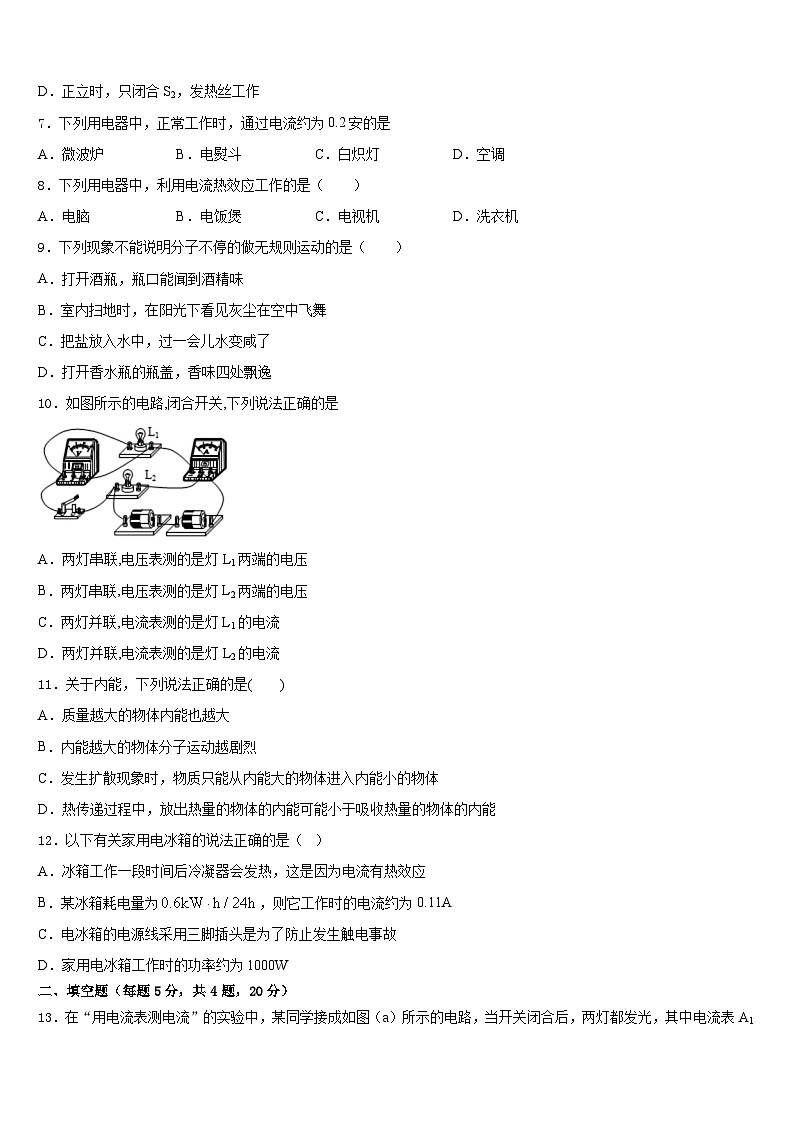

6．为了安全，冷暖风机都装有跌倒开关S（如图甲所示）。当工作的风机跌倒时，能切断整个风机电路，风机电路如图乙所示（跌倒开关S未画出），此冷暖风机（）
A．S应装在P处
B．正立时，只闭合S1，电动机工作
C．跌倒时，只闭合S1，电动机工作
D．正立时，只闭合S2，发热丝工作
7．下列用电器中，正常工作时，通过电流约为0.2安的是
A．微波炉B．电熨斗C．白炽灯D．空调
8．下列用电器中，利用电流热效应工作的是（）
A．电脑B．电饭煲C．电视机D．洗衣机
9．下列现象不能说明分子不停的做无规则运动的是（）
A．打开酒瓶，瓶口能闻到酒精味
B．室内扫地时，在阳光下看见灰尘在空中飞舞
C．把盐放入水中，过一会儿水变咸了
D．打开香水瓶的瓶盖，香味四处飘逸
10．如图所示的电路,闭合开关,下列说法正确的是
A．两灯串联,电压表测的是灯L1两端的电压
B．两灯串联,电压表测的是灯L2两端的电压
C．两灯并联,电流表测的是灯L1的电流
D．两灯并联,电流表测的是灯L2的电流
11．关于内能，下列说法正确的是( )
A．质量越大的物体内能也越大
B．内能越大的物体分子运动越剧烈
C．发生扩散现象时，物质只能从内能大的物体进入内能小的物体
D．热传递过程中，放出热量的物体的内能可能小于吸收热量的物体的内能
12．以下有关家用电冰箱的说法正确的是（）
A．冰箱工作一段时间后冷凝器会发热，这是因为电流有热效应
B．某冰箱耗电量为，则它工作时的电流约为0.11A
C．电冰箱的电源线采用三脚插头是为了防止发生触电事故
D．家用电冰箱工作时的功率约为1000W
二、填空题（每题5分，共4题，20分）
13．在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路，当开关闭合后，两灯都发光，其中电流表A1测______（选填“支路”或“干路”）的电流，电流表A2测_______（选填“L1”或“L2”）的电流，若两个电流表的指针所指位置均为如图（b）所示，则通过灯L1的电流为_________A。
14．小满了解到从2012年10月1日起禁止进口和销售100W及以上普通照明白炽灯，推广使用节能灯，他于是马上买来“220V、20W”的节能灯（如图乙）与“220V、100W”的白炽灯（图甲）做了对比实验后，发现两灯发光效果相当。试计算换用这只节能灯和使用原来的白炽灯相比，一年工作2000h节约的电能_____。若实际电压为200V，求该节能灯的实际功率为____W。（结果保留整数）
15．如图所示是一种测定油箱油量的装置。其中R是滑动变阻器的电阻片，滑杆可绕固定轴O转动，一端与滑动变阻器的滑片接触，另一端固定一个浮子。油箱内油量越少，连入电路的阻值__，电压表示数__，R两端的电压__。（均填“越大”、“越小”或“不变”）
16．如图所示的电路中，保险丝AB和铜丝CD的长短和粗细均相同，接通电源后，调节滑动变阻器，发现保险丝先熔断.原因是保险丝的熔点较_____（填“高”或“低”），相同时间内产生的电热较_____（填“多”或“少”）.
三、实验题（共12分）
17．（4分）测量定值电阻R阻值大小的实验电路图如图甲所示。
（1）本实验的原理是________________。
（2）正确连接电路闭合开关后，电压表示数为2.7V时，电流表接线及示数如图乙所示，则此时测得Rx的阻值是____________Ω。
（3）某实验小组进行实验时不慎将电压表损坏，他们利用一个阻值已知的定值电阻R0、一个电流表和开关若干个，设计了如图丙所示的电路，也测出了待测电阻Rx的阻值（电流表量程符合要求，电源电压未知）。他们的实验步骤如下：
①正确连接电路，只闭合开关S、S1,记录电流表的示数为I1；
②只闭合开关S、S2,记录电流表的示数为I2；
③待测电阻阻值的表达式为Rx=__________。（用测得量和已知量的字母表示）。
18．（4分）在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6 Ⅴ，小灯泡额定电压为2.5 Ⅴ（灯丝电阻约为12 Ω）．
（1）连接电路时，闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到_____端（选填“左”或“右”）．
（2）为能顺利完成该实验探究，下列两种规格的滑动变阻器应选用_____．
A．“10 Ω 0.5 A”的滑动变阻器
B．“20 Ω 0.5 A”的滑动变阻器
（3）闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是______Ⅴ；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向_____端移动（选填“左”或“右”）．
（4）通过小灯泡的电流随它两端电压变化的关系如图丙所示．分析图象可知：
①该小灯泡正常发光时的电阻是_____Ω；额定功率为_____W．
②小灯泡灯丝的电阻是变化的，主要是受_____变化的影响．
19．（4分）用如图所示装置可以探究“通电螺线管的极性与电流方向的关系”，小磁针放在螺线管的某一端。
（1）实验中螺线管沿南北方向放置是为了开关闭合后：_________。
（2）实验中可以借助________判断通电螺线管的极性，依据是：___________。此处运用到的科学探究方法有转换法，同时也运用了：____________。
（3）若想探究通电螺线管的极性与电流方向的关系，应该采取的具体操作方法是：_______，观察小磁针的转动情况。
（4）如图所示的条形磁铁的磁性减弱了，小亮用磁化的方法增强它的磁性。请在图中补充螺线管的绕线方法并标出螺线管中电流的方向。
（____）
四、作图题（共16分）
20．（8分）在下图中：（1）标出小磁针B的N、S极；（2）用箭头标出条形磁铁三条磁感线的方向。
（________）
21．（8分）两个固定电阻R1R2的伏安曲线如图所示，请你在图中画出它们串联和并联电阻的伏安曲线，并标注出来。__
五、计算题（共22分）
22．（10分）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为10欧．闭合电键S，两电流表的示数分别为0.8安和0.3安．
① 求电源电压U．
② 求通过电阻R1 的电流I1．
③ 现用电阻R0替换电阻R1、 R1中的一个，替换前后，只有一个电流表的示数发生了变化，且电流增大了0.1安．请判断被替换的电阻，并求出电阻R0的阻值．
23．（12分）如图所示，小灯泡标有“6V 3W”字样 (电阻不受温度影响)，R1为定值电阻，R2为滑动变阻器，其最大阻值为40Ω．
(1)当开关S、S1、S2都闭合时，小灯泡恰好正常发光，电流表示数为0.6A，电路工作50s，求R1的阻值和电流通过R1产生的热量．
(2)当电路中有元件工作时，求电路消耗的最小功率．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、B
4、D
5、A
6、B
7、C
8、B
9、B
10、C
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、干路 1.28A
14、160 17
15、越大越小越大
16、低多
三、实验题（共12分）
17、欧姆定律 9
18、左 B 2.2 右 12.5 0.5 温度
19、小磁针的转动明显小磁针的方向同名磁极相互排斥，异名磁极相互吸引科学推理法将电源的正负极对调（或改变线圈的绕制方法）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、6伏； 0.5安； 10欧
23、 (1)60Ω；30J(2)0.36W
