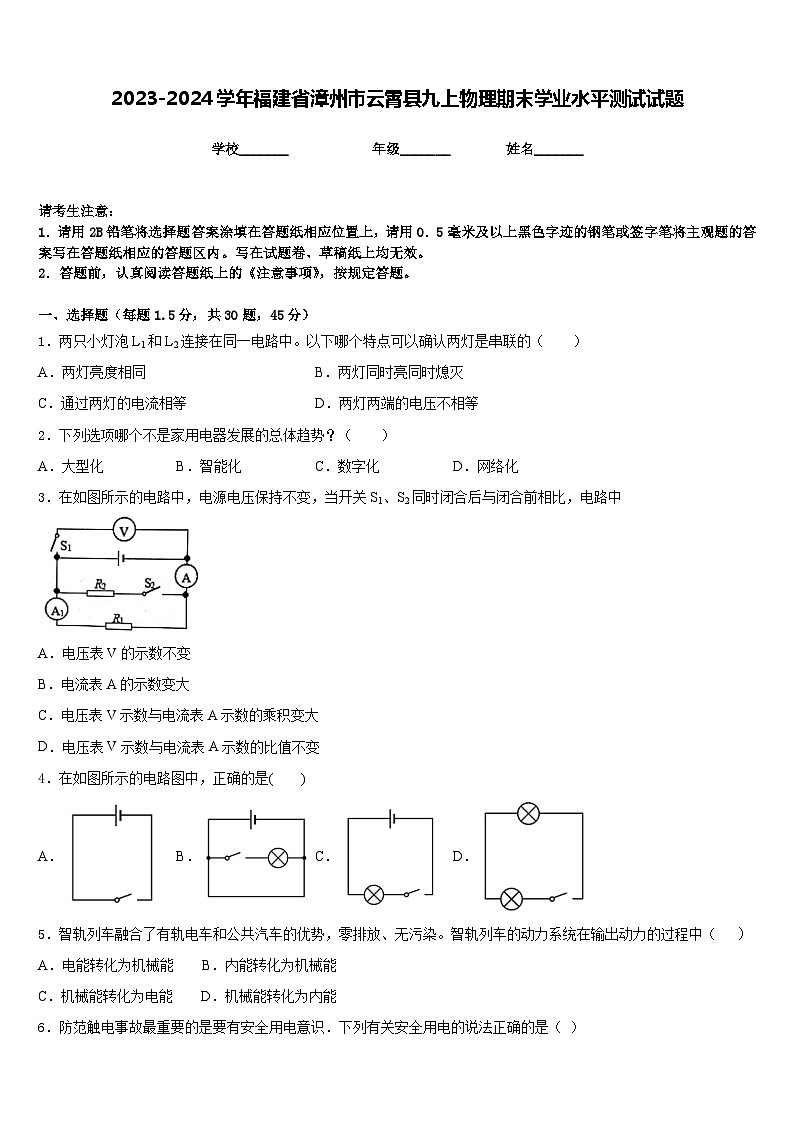

2023-2024学年福建省漳州市云霄县九上物理期末学业水平测试试题含答案
展开
这是一份2023-2024学年福建省漳州市云霄县九上物理期末学业水平测试试题含答案，共12页。试卷主要包含了在如图所示的电路图中，正确的是，下列现象中属于扩散现象的是，下列事例中，不是扩散现象的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．两只小灯泡L1和L2连接在同一电路中。以下哪个特点可以确认两灯是串联的（ ）
A．两灯亮度相同B．两灯同时亮同时熄灭
C．通过两灯的电流相等D．两灯两端的电压不相等
2．下列选项哪个不是家用电器发展的总体趋势？（ ）
A．大型化B．智能化C．数字化D．网络化
3．在如图所示的电路中，电源电压保持不变，当开关S1、S2同时闭合后与闭合前相比，电路中
A．电压表V的示数不变
B．电流表A的示数变大
C．电压表V示数与电流表A示数的乘积变大
D．电压表V示数与电流表A示数的比值不变
4．在如图所示的电路图中，正确的是( )
A．B．C．D．
5．智轨列车融合了有轨电车和公共汽车的优势，零排放、无污染。智轨列车的动力系统在输出动力的过程中（ ）
A．电能转化为机械能 B．内能转化为机械能
C．机械能转化为电能 D．机械能转化为内能
6．防范触电事故最重要的是要有安全用电意识．下列有关安全用电的说法正确的是（ ）
A．发现有人触电后，应立即用手把他拉开
B．家用电器或电线着火时，应迅速用水来灭火
C．更换灯泡、搬动用电器前，应断开电源开关
D．在照明电路中，电灯的开关应接在零线和灯泡之间
7．一只电炉的电阻丝和一台电动机线圈的电阻相同，将它们串联在电路中，电动机正常运转，下列说法正确的是
①相同时间电炉和电动机产生的热量相等；
②相同时间电炉产生的热量大于电动机产生的热量；
③电动机的功率等于电炉的功率；
④电动机的功率大于电炉的功率
A．①③B．①④
C．②③D．②④
8．将规格是“220V 100W”的L1和“220V 40W”的L2两盏灯，串联接入家庭电路中，则下列说法正确的是（ ）
A．L1亮一些B．如果将内部元件换成超导材料都能正常工作
C．L2的电阻是1210ΩD．总功率是140W
9．下列现象中属于扩散现象的是
A．擦黑板时，粉笔灰在空中飞舞
B．打开一盒香皂，很快就会闻到香味
C．粉笔蹭到衣服上，在衣服上留下粉笔痕迹
D．冬天，雪花漫天飞舞
10．下列事例中，不是扩散现象的是（ ）
A．打开香水瓶，不久满屋子都能闻到香气
B．衣柜里的卫生球，过一段时间后体积变小了
C．打扫教室时，在阳光下看到灰尘在空中飞舞
D．将一滴红墨水轻轻滴入热水中，一会儿后整杯水变红了
11．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则 （ ）
A．甲接电压表，乙接电流表

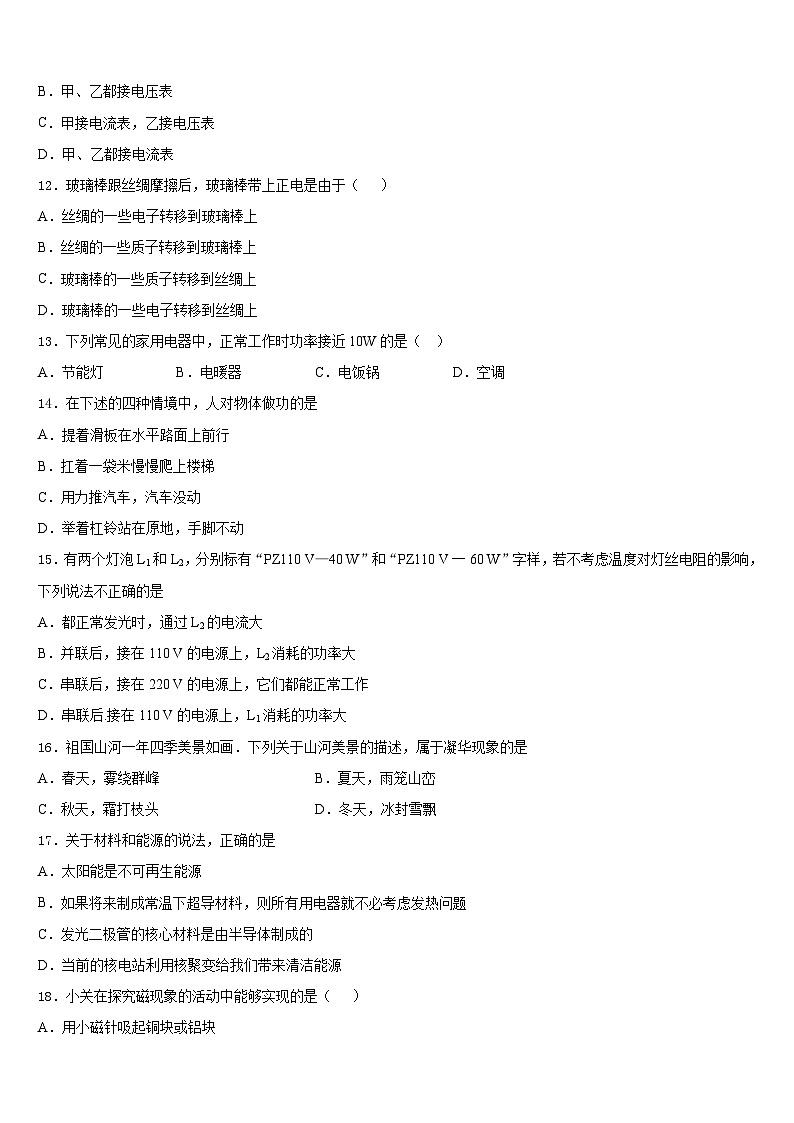

B．甲、乙都接电压表
C．甲接电流表，乙接电压表
D．甲、乙都接电流表
12．玻璃棒跟丝绸摩擦后，玻璃棒带上正电是由于（ ）
A．丝绸的一些电子转移到玻璃棒上
B．丝绸的一些质子转移到玻璃棒上
C．玻璃棒的一些质子转移到丝绸上
D．玻璃棒的一些电子转移到丝绸上
13．下列常见的家用电器中，正常工作时功率接近10W的是（ ）
A．节能灯B．电暖器C．电饭锅D．空调
14．在下述的四种情境中，人对物体做功的是
A．提着滑板在水平路面上前行
B．扛着一袋米慢慢爬上楼梯
C．用力推汽车，汽车没动
D．举着杠铃站在原地，手脚不动
15．有两个灯泡L1和L2，分别标有“PZ110 V—40 W”和“PZ110 V一60 W”字样，若不考虑温度对灯丝电阻的影响，下列说法不正确的是
A．都正常发光时，通过L2的电流大
B．并联后，接在110 V的电源上，L2消耗的功率大
C．串联后，接在220 V的电源上，它们都能正常工作
D．串联后.接在110 V的电源上，L1消耗的功率大
16．祖国山河一年四季美景如画．下列关于山河美景的描述，属于凝华现象的是
A．春天，雾绕群峰B．夏天，雨笼山峦
C．秋天，霜打枝头D．冬天，冰封雪飘
17．关于材料和能源的说法，正确的是
A．太阳能是不可再生能源
B．如果将来制成常温下超导材料，则所有用电器就不必考虑发热问题
C．发光二极管的核心材料是由半导体制成的
D．当前的核电站利用核聚变给我们带来清洁能源
18．小关在探究磁现象的活动中能够实现的是（ ）
A．用小磁针吸起铜块或铝块
B．用放大镜能看到磁铁周围的磁感线
C．用磁铁吸起铜导线制成的通有电流的轻质螺线管
D．把小磁针放在磁铁周围的任何位置，静止后小磁针的北极都指向地理北极
19．如图是一款利用电磁悬浮技术制作的没有“地轴”的地球仪，其 原理是：将空心金属球放在通电的线圈上，电磁场在金属球表面产生涡流，涡流与磁场作用形成磁力，从而实现地球仪的悬空静止．地球仪悬空静止的原因是
A．只受到磁力的作用B．由于惯性的作用
C．没有受到重力的作用D．磁场的磁力和重力相互平衡
20．早上上学时，李明同学从教学楼一楼走到三楼时用了1min，他的功率与下列哪个值最相近
A．5WB．50WC．500WD．5000W
21．科学研究中常常发现某一问题的两个相关的量（x，y）之间存在一定的关系，且可用图线表示．下列相关量之间不符合如图所示关系的是
A．物体温度升高时，吸收的热量与温度的关系
B．恒力对物体所做功与物体在力的方向上所通过距离的关系
C．某种燃料完全燃烧所放出的热量与燃料质量的关系
D．导体中的电流与导体两端电压的关系
22．下列现象中，通过做功改变物体内能的是（ ）
A．石头被太阳晒热
B．用锤子敲打钢板，锤子和钢板都会变热
C．冬天，暖气使房间变暖
D．用热水袋暖手
23．下列四种现象中属于扩散现象的是
A．秋季北方频发“沙尘暴”
B．春天柳絮漫天飞舞
C．隆冬时分，大雪纷飞
D．金秋时节，桂花香气袭人
24．小弘依次分别将亮度相当的小灯泡与发光二极管单独接入家庭照明电路中，观察电能表转盘的转动情况，发现在相同的时间内，电能表转盘的转数前者大于后者。更换器材多次试验，结果相同。下列分析或结论中说法不正确的是
A．在亮度相当的情况下，电流通过小灯泡时，电能转化为光能的效率低于发光二极管
B．在亮度相当的情况下，发光二极管消耗的电功率低于小灯泡
C．在相同的时间内，二者消耗的电能不相同
D．在相同的时间内，电流通过二者所做的功相同，所以亮度相当
25．甲、乙两种物体质量相同比热不同，当它们升高相同温度时，一定是
A．比热小的吸收热量多
B．甲、乙吸收的热量一样多
C．比热大的吸收热量多
D．因初温不知道无法判定
26．改变内能的方式与其它三个不相同的是
A．冬天搓手取暖B．汽油机的压缩冲程混合气体的内能增大
C．烧水时水温升高D．小朋友滑滑梯时臀部发热
27．如图所示的电路中，当开关都闭合时灯L1正常发光，断开S2后，灯L1比正常发光时暗些。关于灯L1暗些的原因，下列判断中合理的是
A．灯L2发生了断路
B．滑动变阻器发生了短路
C．通过灯L 1的电流小于通过灯L2的电流
D．灯L1消耗的实际功率小于它的额定电功率
28．沙漠地区在日光照射下，比湖泊湿地温度升高得快的原因是
A．沙漠地区日照时间较长B．沙吸收的热量多
C．沙的密度大D．沙的比热容小
29．如图所示的电路中，电源电压保持不变。当开关断开时，发现电压表示数为6V；闭合开关后，发现电压表示数变为2V。则开关闭合后，下列说法正确的是（ ）
A．R1两端的电压与R2两端的电压之比为3：1
B．R1的电阻与R2的电阻之比为2：1
C．通过R1的电流与通过R2的电流之比为2：1
D．R1消耗的功率与R2消耗的功率之比为1：2
30．如果家庭电路中发生短路，那么（ ）
A．电灯发暗B．灯泡被烧坏
C．保险丝被烧断D．用电器仍能正常工作
二、填空题（每空1分，共10题，20分）
31．图甲中一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，看到棉花燃烧起来，这是通过_____的方式使玻璃筒内空气的内能增加，温度升高．图乙是通过_____的方式把试管里的水加热至沸腾．
32．2019年12月27日20点46分左右，我国长征五号遥三运载火箭在海南文昌发射中心发射升空，将实践二十号卫星准确送入预定轨道，发射取得圆满成功。发射起飞阶段的卫星动能______，重力势能______（均选填“增大”、“不变”或“减小”）；火箭发动机的做功冲程是将______能转化成______能。
33．如图所示，王骁家电能表的示数为_________kW·h，当王骁家只有一盏白炽灯工作15min时，转盘正好转过25圈，则该灯泡的电功率是_________W。
34．甲、乙两个电阻的电压与电流关系如图所示，若将甲、乙并联后接到电源电压为 2V 的电路中，电路中的总功率是_______W。
35．一根铁棒很难压缩是因为分子间存在__________，又很难被拉长是因为分子间存在着__________。
36．如图甲所示，电源电压恒定不变，R0为定值电阻，R为电阻式传感器（它的核心是一只可变电阻）。当控制其阻值从0变为48Ω，测得传感器消耗的电功率与通过它的电流关系如图乙所示，则电源电压为__________V，电阻R0的阻值为__________Ω，当通过传感器的电流为0.1A时，传感器消粍的电功率P为__________W。
37．如图是一款能发电的魔方充电器，转动魔方时，他根据_____（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程_____能转化为电能，产生的电能储存于魔方内．魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的_____（选填“电源”或“用电器”）
38．某家用电热水器的工作原理如图所示（已知两电阻丝的阻值相等，电源电压保持不变），它有高温、中温、低温三个档位．当开关S1接b，S2断开时，它是处于________档，此时电路功率为P1；当开关S1接a，S2闭合时，它是处于________档，此时电路功率为P2，则P1：P2=________．
39．如图所示，电能表的读数是________kW·h。
40．如图所示，杠杆调平衡后，将两个不同的重物分别挂在杠杆两侧的A、B处，杠杆仍平衡。则两重物重力大小之比是GA∶GB=_____；若再将两重物的悬挂点同时向支点移动一个格子，则杠杆将_____（填“左端上升”、“右端上升”或“仍能平衡”）。
三、实验题（每空1分，共2题，15分）
41．小利和小明用如图所示的电路图来探究“并联电路中电流的关系”。
（提出问题）并联电路干路电流与各支路电流有什么关系？
（设计实验）
(1)实验器材有：电源、开关、电流表各一个，导线、小灯泡若干。
(2)小利按图中所示的电路图连接电路时，开关应处于_____状态。
(3)电路连接好后，闭合开关进行试触，发现电流表指针反向偏转，导致这一现象发生的原因是_____。小利检查后重新连接电路，闭合开关，用电流表分别测出A、B、C三处的电流，然后换用其他小灯泡重做实验，将数据记录在表格中。
(4)通过对表格数据的分析，可以得出结论：并联电路干路中的电流等于_____。
(5)小明同学通过实验，得到了如下表数据，他由此得出结论：并联电路中各个支路的电流相等。其实验的不足之处是：①_____；②_____。
42．同学们在探究“影响电流热效应的因素”实验中晓彤和小雪将在创新实验中自制的“灯泡”中插入温度计，通过测量“灯泡”内空气温度变化情况，就可以比较电流通过“灯丝”产生的热量。
(1)将“灯泡”接入电路中，通电一段时间后，发现温度计的示数会上升，在此过程中发生的能量转化是____________。
(2)晓彤利用如图甲所示的装置探究“电流产生的热量跟电流的关系”，实验步骤如下∶
①闭合开关，调节滑动变阻器的滑动触头，使电流表的示数为Il时，记录R1“灯泡内温度计的示数t0；
②通电30s，记下R1“灯泡”中温度计的示数为t1，断开开关；
③待R1“灯泡”中温度计示数恢复至t0，闭合开关，改变滑动变阻器滑动触头的位置，使电流表的示数为I2，____________，记下R1“灯泡”中温度计的示数为t2，断开开关；
④待R1“灯泡”中温度计示数恢复至t0，闭合开关，改变滑动变阻器滑动触头的位置，使电流表的示数为I3，通电30s，记下R1“灯泡”中温度计的示数为t3，断开开关；比较________，即可比较每次电流通过“灯丝”产生的热量，进而探究“电流产生的热量跟电流的关系”。
(3)小雪利用如图乙所示的装置探究“电流产生的热量跟电阻的关系，获得的实验数据如下表所示。
①分析表中数据得出的实验结论是∶_____________________。
②小雪发现自己的实验结论跟其他同学的不符，在实验器材完好及实验过程无误的情况，请你结合实验装置图分析小雪的结论跟其他同学不符的原因_______ 。
③请你根据分析的原因，帮助小雪提出改进方案________。
四、计算题（每题10分，共2题，20分）
43．图为电热水器的简化电路，它有加热和保温功能．R1和R2是两根电热丝，S为温控开关，12为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围．已知热水器的加热功率为400W，保温功率为100W，忽略温度对电阻的影响．
（1）开关与触点1连通时，热水器处于_____状态；与触点2连通时处于_____状态 （填“加热”或“保温”）
（2）求R1_____，R2_____的阻值大小．
44．如图 所示电路中，小灯泡 L 上标有“8V 3.2W”字样，滑动变阻器的最大阻值为 40Ω，R1的阻值为 18Ω．
求：
（1）小灯泡L的电阻
（2）S、S1、S2均闭合时，电压表的示数为 9V，电阻 R1上消耗的电功率
（3）断开 S1、S2，闭合 S，若接入电路中的电压表改接量程 0～3V，电流表的量程为 0～0.6A，为了保证两表均不超过量程，且小灯泡两端的电压不超过其额定电压，滑动变阻器的阻值变化范围为多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、A
3、C
4、C
5、A
6、C
7、B
8、C
9、B
10、C
11、C
12、D
13、A
14、B
15、C
16、C
17、C
18、C
19、D
20、B
21、A
22、B
23、D
24、D
25、C
26、C
27、D
28、D
29、D
30、C
二、填空题（每空1分，共10题，20分）
31、做功 热传递
32、增大 增大 内 机械
33、1452.0 40
34、0.6W
35、斥力 引力
36、6 12 0.48
37、电磁感应 机械能 电源
38、低温 高温 1：4
39、2018.6
40、4∶3 右端上升
三、实验题（每空1分，共2题，15分）
41、断开 电流表正负接线柱接反了 各支路电流之和 选用的灯泡规格相同 只测一组实验数据，结论有偶然性
42、电能转化为内能 通电30s t1-t0、t2-t0和t3-t0（t1、t2和t3） 在电流和通电时间相同时，导体电阻越小，产生的热量越多 R1瓶中温度计比R2瓶中插入的浅 将R1瓶中温度计插入至跟R2瓶中相同深度，或将R2瓶中温度计拔出至跟R1瓶中相同深度
四、计算题（每题10分，共2题，20分）
43、加热 保温 121；363
44、（1）20Ω；（2）4.5W；（3）2.5Ω～10Ω．
实验次数
A处电流IA/A
B处电流IB/A
C处电流IC/A
1
0.10
0.12
0.22
2
0.15
0.22
0.37
3
0.10
0.24
0.34
A处电流IA/A
B处电流IB/A
C处电流IC/A
0.18
0.18
0.36
电阻/Ω
电流/A
通电时间/s
温度升高/℃
R1=10
0.4
60
2
R2=5
8
