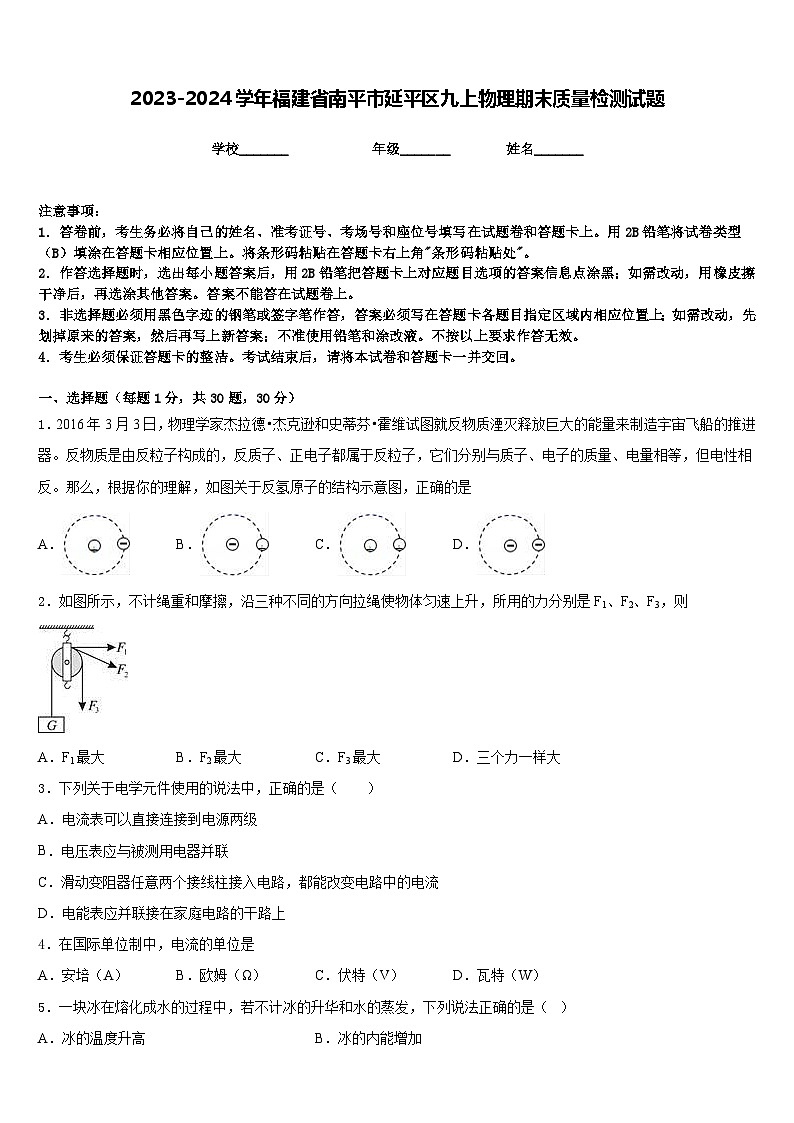

2023-2024学年福建省南平市延平区九上物理期末质量检测试题含答案

这是一份2023-2024学年福建省南平市延平区九上物理期末质量检测试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，下列做法中，能使蒸发变慢的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．2016年3月3日，物理学家杰拉德•杰克逊和史蒂芬•霍维试图就反物质湮灭释放巨大的能量来制造宇宙飞船的推进器。反物质是由反粒子构成的，反质子、正电子都属于反粒子，它们分别与质子、电子的质量、电量相等，但电性相反。那么，根据你的理解，如图关于反氢原子的结构示意图，正确的是
A．B．C．D．
2．如图所示，不计绳重和摩擦，沿三种不同的方向拉绳使物体匀速上升，所用的力分别是F1、F2、F3，则
A．F1最大B．F2最大C．F3最大D．三个力一样大
3．下列关于电学元件使用的说法中，正确的是（ ）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
4．在国际单位制中，电流的单位是
A．安培（A）B．欧姆（Ω）C．伏特（V）D．瓦特（W）
5．一块冰在熔化成水的过程中，若不计冰的升华和水的蒸发，下列说法正确的是（ ）
A．冰的温度升高B．冰的内能增加
C．水的内能增加D．冰水混合物的内能增加

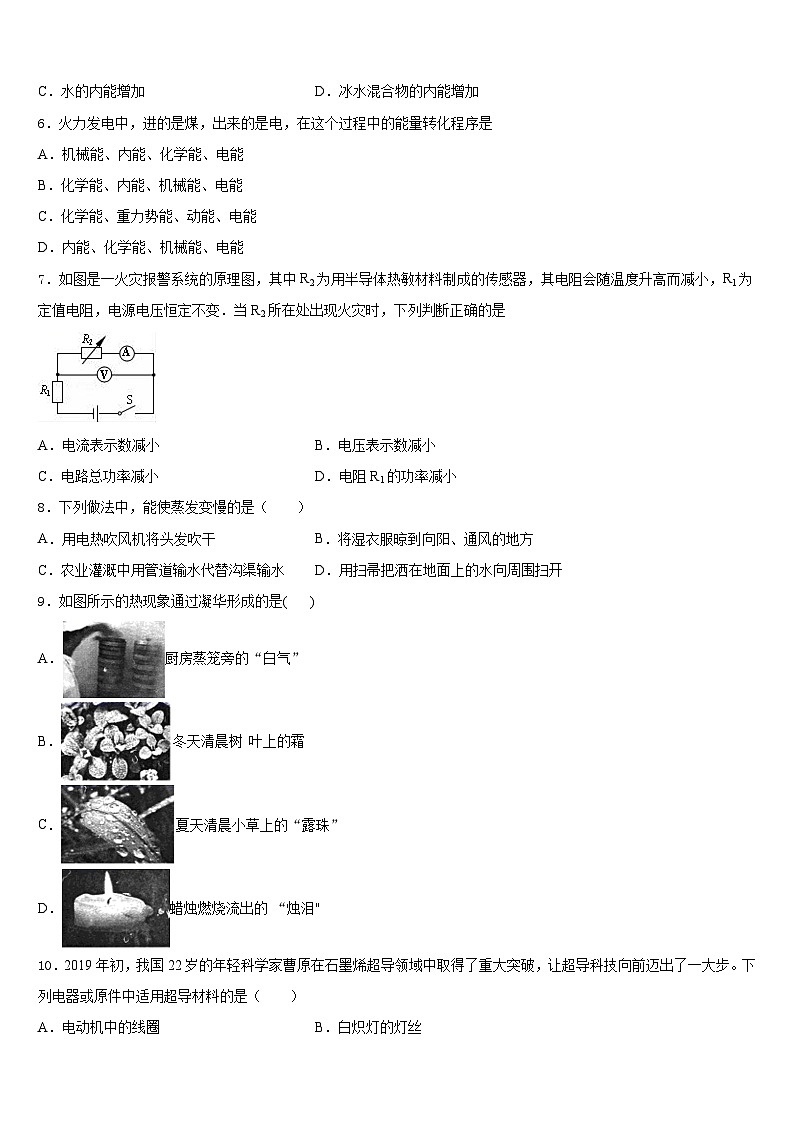

6．火力发电中，进的是煤，出来的是电，在这个过程中的能量转化程序是
A．机械能、内能、化学能、电能
B．化学能、内能、机械能、电能
C．化学能、重力势能、动能、电能
D．内能、化学能、机械能、电能
7．如图是一火灾报警系统的原理图，其中R2为用半导体热敏材料制成的传感器，其电阻会随温度升高而减小，R1为定值电阻，电源电压恒定不变．当R2所在处出现火灾时，下列判断正确的是
A．电流表示数减小B．电压表示数减小
C．电路总功率减小D．电阻R1的功率减小
8．下列做法中，能使蒸发变慢的是（ ）
A．用电热吹风机将头发吹干B．将湿衣服晾到向阳、通风的地方
C．农业灌溉中用管道输水代替沟渠输水D．用扫帚把洒在地面上的水向周围扫开
9．如图所示的热现象通过凝华形成的是( )
A．厨房蒸笼旁的“白气”
B．冬天清晨树 叶上的霜
C．夏天清晨小草上的“露珠”
D．蜡烛燃烧流出的 “烛泪"
10．2019年初，我国22岁的年轻科学家曹原在石墨烯超导领域中取得了重大突破，让超导科技向前迈出了一大步。下列电器或原件中适用超导材料的是（ ）
A．电动机中的线圈B．白炽灯的灯丝
C．热得快的电热丝D．电暖气的加热管

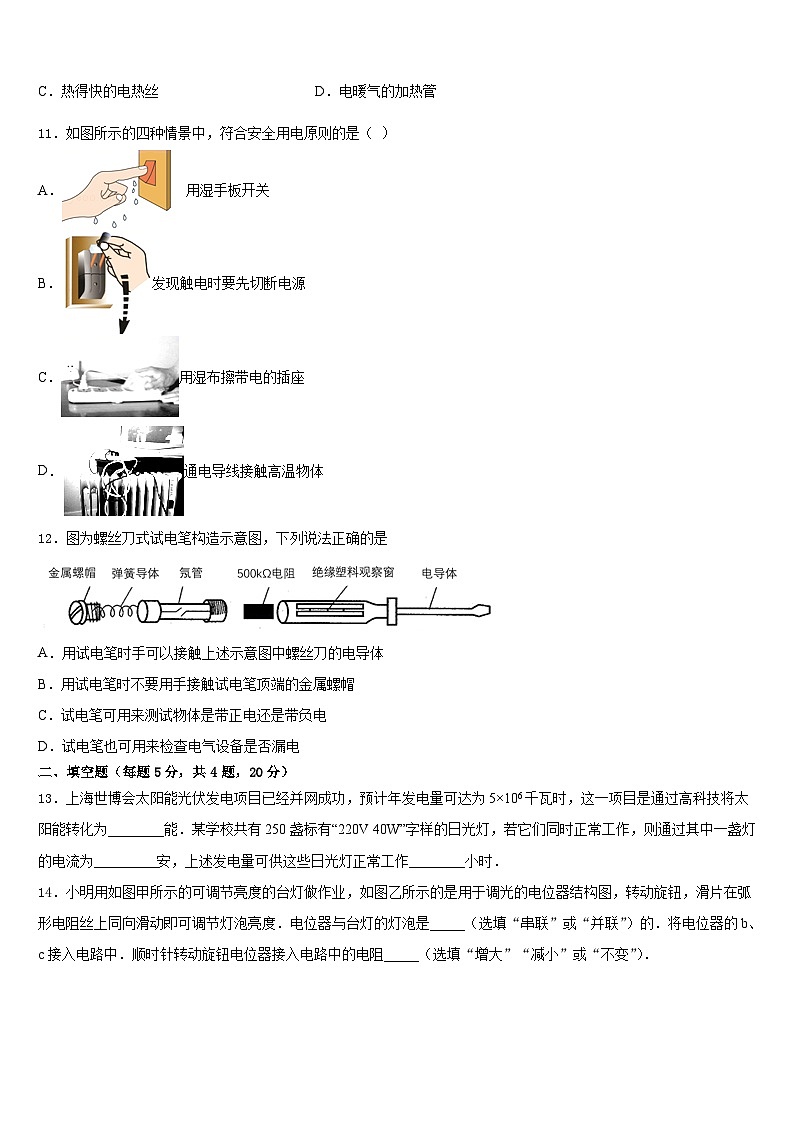

11．如图所示的四种情景中，符合安全用电原则的是（ ）
A．用湿手板开关
B．发现触电时要先切断电源
C．用湿布擦带电的插座
D．通电导线接触高温物体
12．图为螺丝刀式试电笔构造示意图，下列说法正确的是
A．用试电笔时手可以接触上述示意图中螺丝刀的电导体
B．用试电笔时不要用手接触试电笔顶端的金属螺帽
C．试电笔可用来测试物体是带正电还是带负电
D．试电笔也可用来检查电气设备是否漏电
二、填空题（每题5分，共4题，20分）
13．上海世博会太阳能光伏发电项目已经并网成功，预计年发电量可达为5×106千瓦时，这一项目是通过高科技将太阳能转化为________能．某学校共有250盏标有“220V 40W”字样的日光灯，若它们同时正常工作，则通过其中一盏灯的电流为_________安，上述发电量可供这些日光灯正常工作________小时．
14．小明用如图甲所示的可调节亮度的台灯做作业，如图乙所示的是用于调光的电位器结构图，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度．电位器与台灯的灯泡是_____（选填“串联”或“并联”）的．将电位器的b、c接入电路中．顺时针转动旋钮电位器接入电路中的电阻_____（选填“增大”“减小”或“不变”）．
15．目前我国研发一款以压缩空气为动力的环保车．汽车使用前需要压缩存储气体，这一过程通过___的方式使气体内能增加，开动时，释放的气体推动发动机，将气体的内能转化为___能，此车紧急刹车时，刹车片和轮胎都变热，汽车的机械能转化为___能．
16．如图所示，当断开开关S1、S2，闭合S3时，能亮的灯是_____；要使灯L1、L2组成并联电路，则应断开的开关是_____；当开关S1、S2、S3都闭合时，电路处于_____状态（开路/短路/通路）。
三、实验题（共12分）
17．（4分）小明想测量额定电压是2.5V的小灯泡的额定功率，他使用了三节新干电池、“10Ω1A”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路。
(1)闭合开关前，滑动变阻器的滑片应该移到最_____（左/右）端；
(2)他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×”，并补画上正确的连线；
（______）
(3)正确连接电路后，闭合开关，发现小灯泡不亮，电流表和电压表也无示数，小明向老师求助，王老师在不拆开原电路的情况下，借助另一只电压表就很快找出了故障原因：电流表内部断路了。王老师找出这个故障的相应操作为_____，他观察到的现象为_____；
(4)排除故障后，小明移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U-I（I-U）图象如图乙所示，根据灯丝电阻随温度升高而增大，可以判断图象的横坐标为_____（电压/电流）；
(5)当电压表示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是_____W；
(6)取下小灯泡，将阻值为5Ω、10Ω、15Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”。控制电压一定时，下列电压值可以选取的是_____。
A．1.5V B．2V C．2.5V D．3V
18．（4分）小红用如图甲所示的装置测量小灯泡在不同电压下的电功率，已知小灯泡的额定电压为2.5V，R0为保护电阻，R为滑动变阻器。
（1）闭合开关后，无论怎样调节滑动变阻器，电压表的示数均无法达到2.5V。经检查发现各个元件、导线均完好且电路连接正确，则出现这种情况可能的原因是_______。
（2）排除故障后，小红测量了不同电压下小灯泡中的电流，然后在坐标纸上描绘出了电流随电压变化的图像如图乙所示。根据图像回答下列问题。
①小灯泡在额定电压下的电流为______A，额定功率为______W。
②如果把跟实验所用灯泡完全相同的另外两只灯泡串联后接入电压为3V的电路中，则通过每个灯泡的电流为______A，每个灯泡的实际消耗的电功率为_______W。
③根据图像，你还能得到的结论是________（写出一个即可）。
19．（4分）在“测小灯泡电功率实验”中，电源电压为3V，小灯泡额定电压为2．5V．
（2）请用笔画线代替导线将图甲所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯变亮）．
（2）闭合开关前，滑动变阻器的滑片应调至最_________（填“左”或“右”）端．
（3）闭合开关后，发现灯泡不亮，电流表无示数，电压表有示数，则电路故障原因是_____________．
（4）故障排除后，闭合开关，移动滑片，当电压表示数为2．5V时，电流表示数如图乙所示，则此时小灯泡的功率为＿＿＿W．若使小灯泡正常发光，应将滑片向_________（填“左”或“右”）端移动．
（5）若将图甲中小灯泡换成定值电阻，其他元件不变，下列实验可完成的是（ ）
A．探究通电导体产生的热量与电阻的关系
B．探究电流与电压的关系
C．探究电流与电阻的关系
四、作图题（共16分）
20．（8分）在如图虚线框中填入电池和电压表的符号，使电路成为串联电路．
（_______）
21．（8分）如图，请将三孔插座、保险丝、灯泡、开关正确连入到家庭电路中．
（___）
五、计算题（共22分）
22．（10分）如图所示的电路中，电阻R1＝10Ω，电源电压保持不变，闭合开关后，电流表A1的示数为0.6A，电流表A的示数为0.9A．
求：（1）R2的阻值．
（2）电路的总功率．
23．（12分）如图所示，流过阻值为38Ω小灯泡的电流是0.1A。
（1）此时小灯泡两端的电压是多少；
（2）灯泡两端再并联一只阻值为20Ω的小灯泡，并联电路的总电流为多大；
（3）两只灯泡同时工作10min，电路消耗的电能是多少J。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、B
4、A
5、D
6、B
7、B
8、C
9、B
10、A
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、电 0.18 5×105
14、串联 减小
15、做功 机械 内
16、L1、L2 S3 短路
三、实验题（共12分）
17、右 将电压表与电流表并联（合理均给分） 电压表有示数 电压 0.8 D
18、R0的阻值太大 0.42 1.05 0.34 0.51 小灯泡两端的电压越大，它消耗的电功率也越大
19、（2）如图所示
（2）左 （3）小灯泡断路（或小灯泡灯丝断了 或小灯泡接触不良） （4）3．48 右 （5）B
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）20Ω；（2）5.4W
23、 (1)3.8V；(2)0.29A；（3）661.2J。
