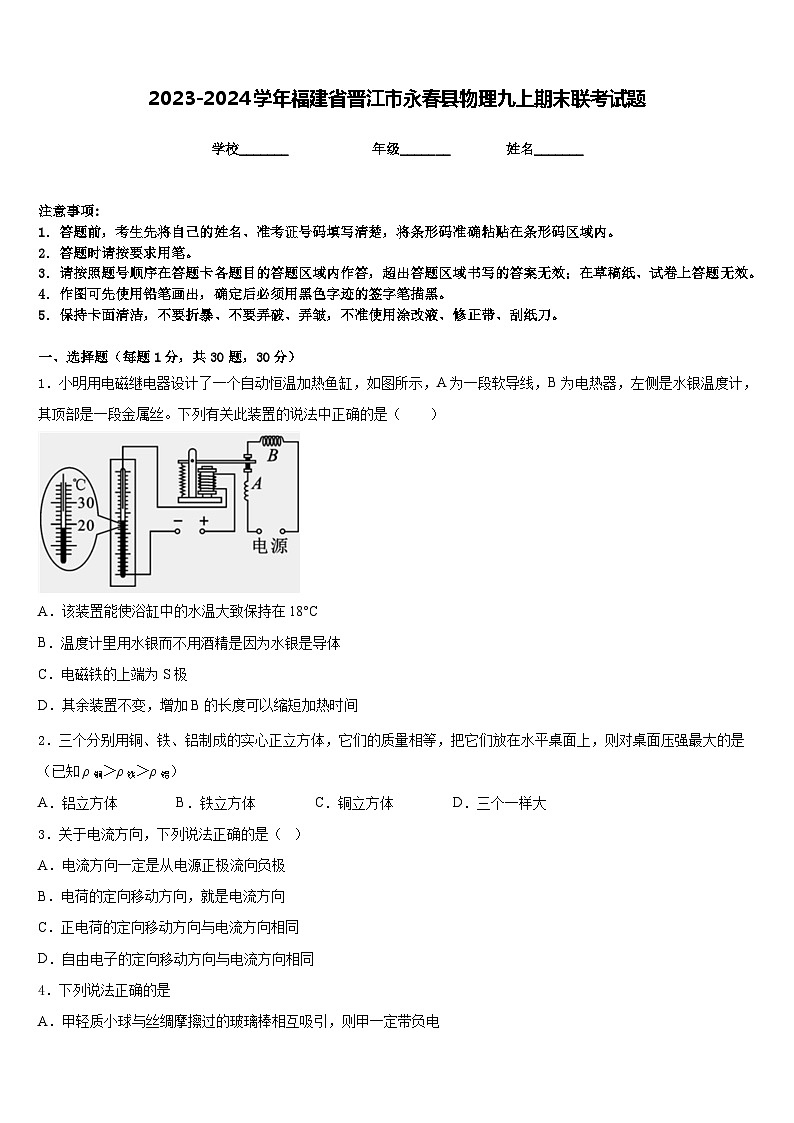

2023-2024学年福建省晋江市永春县物理九上期末联考试题含答案

这是一份2023-2024学年福建省晋江市永春县物理九上期末联考试题含答案，共9页。试卷主要包含了答题时请按要求用笔，下列说法符合安全用电原则的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．小明用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，A为一段软导线，B为电热器，左侧是水银温度计，其顶部是一段金属丝。下列有关此装置的说法中正确的是（ ）
A．该装置能使浴缸中的水温大致保持在18°C
B．温度计里用水银而不用酒精是因为水银是导体
C．电磁铁的上端为S极
D．其余装置不变，增加B的长度可以缩短加热时间
2．三个分别用铜、铁、铝制成的实心正立方体，它们的质量相等，把它们放在水平桌面上，则对桌面压强最大的是（已知ρ铜＞ρ铁＞ρ铝）
A．铝立方体B．铁立方体C．铜立方体D．三个一样大
3．关于电流方向，下列说法正确的是（ ）
A．电流方向一定是从电源正极流向负极
B．电荷的定向移动方向，就是电流方向
C．正电荷的定向移动方向与电流方向相同
D．自由电子的定向移动方向与电流方向相同
4．下列说法正确的是
A．甲轻质小球与丝绸摩擦过的玻璃棒相互吸引，则甲一定带负电

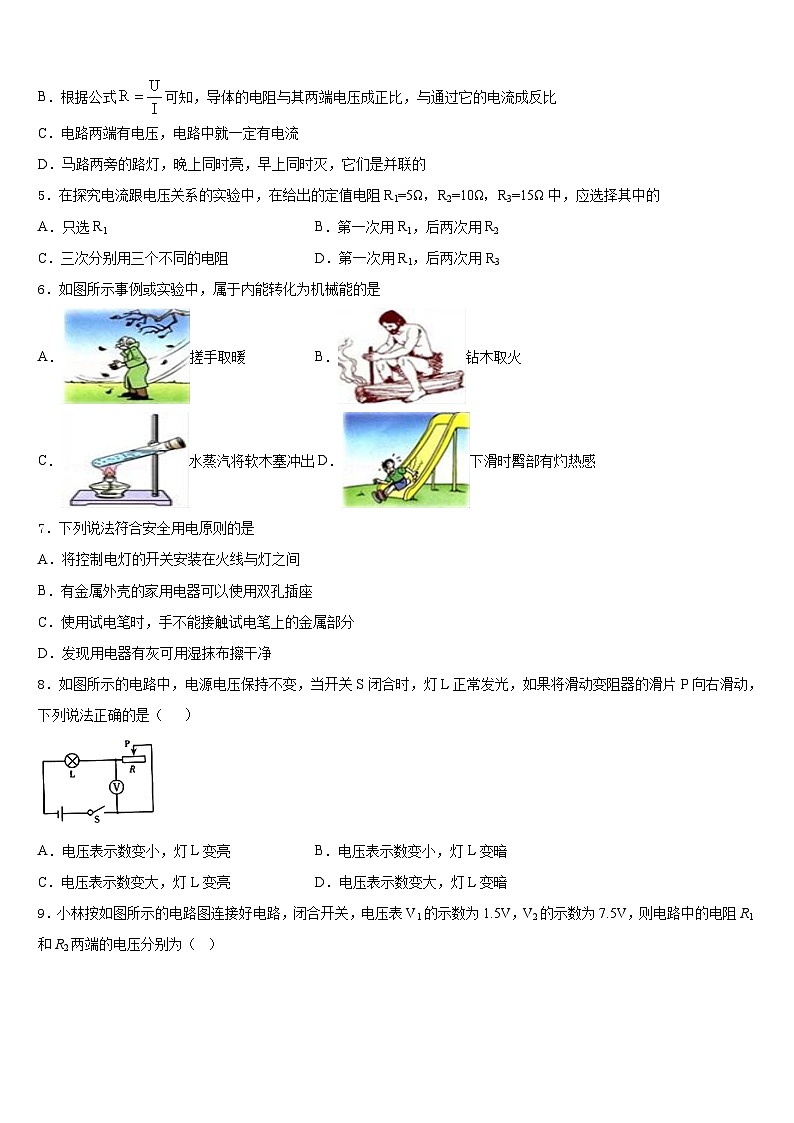

B．根据公式可知，导体的电阻与其两端电压成正比，与通过它的电流成反比
C．电路两端有电压，电路中就一定有电流
D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是并联的
5．在探究电流跟电压关系的实验中，在给出的定值电阻R1=5Ω，R2=10Ω，R3=15Ω中，应选择其中的
A．只选R1B．第一次用R1，后两次用R2
C．三次分别用三个不同的电阻D．第一次用R1，后两次用R3
6．如图所示事例或实验中，属于内能转化为机械能的是
A．搓手取暖B．钻木取火
C．水蒸汽将软木塞冲出D．下滑时臀部有灼热感
7．下列说法符合安全用电原则的是
A．将控制电灯的开关安装在火线与灯之间
B．有金属外壳的家用电器可以使用双孔插座
C．使用试电笔时，手不能接触试电笔上的金属部分
D．发现用电器有灰可用湿抹布擦干净
8．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（ ）
A．电压表示数变小，灯L变亮B．电压表示数变小，灯L变暗
C．电压表示数变大，灯L变亮D．电压表示数变大，灯L变暗

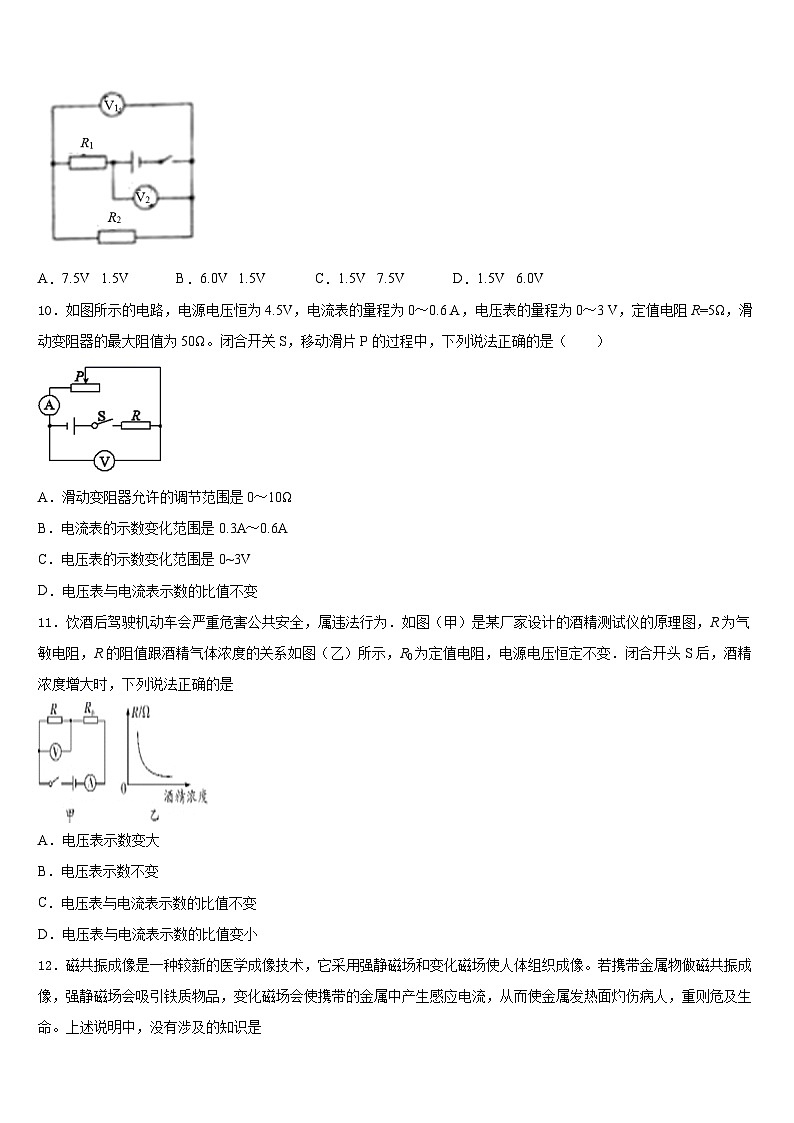

9．小林按如图所示的电路图连接好电路，闭合开关，电压表V1的示数为1.5V，V2的示数为7.5V，则电路中的电阻R1和R2两端的电压分别为（ ）
A．7.5V 1.5VB．6.0V 1.5VC．1.5V 7.5VD．1.5V 6.0V
10．如图所示的电路，电源电压恒为4.5V，电流表的量程为0～0.6 A，电压表的量程为0～3 V，定值电阻R=5Ω，滑动变阻器的最大阻值为50Ω。闭合开关S，移动滑片P的过程中，下列说法正确的是（ ）
A．滑动变阻器允许的调节范围是0～10Ω
B．电流表的示数变化范围是0.3A～0.6A
C．电压表的示数变化范围是0~3V
D．电压表与电流表示数的比值不变
11．饮酒后驾驶机动车会严重危害公共安全，属违法行为．如图（甲）是某厂家设计的酒精测试仪的原理图，R为气敏电阻，R的阻值跟酒精气体浓度的关系如图（乙）所示，R0为定值电阻，电源电压恒定不变．闭合开头S后，酒精浓度增大时，下列说法正确的是
A．电压表示数变大
B．电压表示数不变
C．电压表与电流表示数的比值不变
D．电压表与电流表示数的比值变小
12．磁共振成像是一种较新的医学成像技术，它采用强静磁场和变化磁场使人体组织成像。若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热面灼伤病人，重则危及生命。上述说明中，没有涉及的知识是
A．铁在磁场里会被磁化B．磁能生电
C．同名磁极相互排斥D．电流的热效应
二、填空题（每题5分，共4题，20分）
13．小科同学将数枚一元硬币放在两根平行的条形磁铁上，搭成了一座漂亮的“硬币桥”，如图所示．
（1）小科的“硬币桥”是利用了硬币被磁化后具有________ 性而相互吸引搭成的
（2）相邻的两枚硬币的边缘A、B是________ 名磁极．
14．在某一温度下，两个电路元件A和B中的电流与电压的关系如图所示，由图可知，元件A的电阻是____Ω，将元件A、B串联后接在电源两端，流过元件A、B的电流是0.4A，则电源电压为____V，若将元件A、B并联后接在1V的电源两端，那么流过干路的电流是_______A。
15．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过 ___（选填“电源”、“L1”或“L2”）的电流，通过L2的电流为_____A．
16．如图所示的是为纪念我国宋代学者_________而发行的一枚邮票，他最早记述了“地理两极与地磁两极并不重合……”。指南针能指南是因为受到的_________作用。
三、实验题（共12分）
17．（4分）已知电流通过导体产生的热量跟电流、电阻和通电时间有关。在探究“电流通过导体产生的热量跟电流的关系”时，可供选择的器材有：学生电源一个；电流表一个，20Ω和50Ω的滑动变阻器各一个；塑料盒与U形管相连的实验装置一个（盒内封闭着空气。盒内电阻丝的阻值为20Ω）；导线若干。
（1）该实验选用___________Ω的滑动变阻器更好。
（2）连接好的实验装置如图所示。请画出实验用的表格，表中要有必要的信息______。
（3）小明记录完第一次实验中液面高度差∆h1后，在第二次实验开始计时前，他应进行的操作是_________________。
18．（4分）如下图所示，甲是用“伏安法”测量未知电阻 Rx 的实物电路图。
（1）连好电路，闭合开关，当滑片移动到某位置时，电压表示数为 2.4V，电流表示数如图乙所示，则未知电阻 Rx =_____Ω。若本实验要考虑电流表电阻及电压表电阻对实验造成的误差，则测量值比真实值_____（填“偏大”或“偏小”）。
（2）若实验中电压表损坏，利用其他的原有器材也能测出未知电阻 Rx的阻值。实验电路如图丙所示（滑动变阻器最大阻值为 R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
①闭合开关 S，将滑动变阻器的滑片 P 移到 a 端，记录电流表示数为 I1；
②闭合开关 S，将滑动变阻器的滑片 P 移到___，记录电流表示数 I2；
③写出待测电阻的表达式，Rx =_____。（用已知量和测量量符号表示）
19．（4分）在测量小灯泡电阻的实验中，电源电压恒定，小灯泡上标有“ 2.5V ”的字样，滑动变阻器的规格为“ 40Ω 2A ”
（1）小致按图甲所示的电路图连接好电路，闭合开关后，发现小灯泡不亮， 电流表无示数，电压表有示数，原因可能是小灯泡_____（选填“短路”或“断路”）。
（2）排除故障后闭合开关，从滑动变阻器接入电路的最大阻值处开始记录数据，得到小灯泡的I-U图像如图乙所示，则小灯泡正常发光时的电流为_____A，正常发光时的电阻是_____Ω。
（3）当小灯泡正常发光时，小灯泡的电功率为P1，滑动变阻器的电功率为P2，则P1∶P2=_____。
四、作图题（共16分）
20．（8分）如图所示，一根木棒以O点为支点撬动石块，画出作用在A点最小动力F1，并画出阻力F1的力臂L1．
（______）
21．（8分）如图所示，插座和开关是组成家庭电路的常用器件，请你用笔画线代替导线将插座、开关、灯泡，正确连入电路中，要求开关控制灯泡。
（________）
五、计算题（共22分）
22．（10分）图甲是一家用电暖器，有“低温”、“中温”、“高温”三档，铭牌见下表（“高温”档功率模糊不清）；图乙为其简化的电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全．闭合S1为“低温”档．若某房间室内空气质量为60kg，空气的比热容为1.1×103J/（kg•℃），电暖器放出热量的50%被室内空气吸收，该电暖器的“高温”档正常工作20min，求：
(1)“低温”档正常工作时的电阻；
(2)“高温”档正常工作时的总电流；
(3)此房间内空气温度升高的度数。
23．（12分）如图甲所示的电路，小灯泡L标有“6V 3.6W”，R为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从b端移到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示．（不计温度对灯丝电阻的影响）求：
（1）小灯泡正常发光时的电阻；
（2）电源电压；
（3）当滑片P滑到中点时，小灯泡L的实际功率是多少．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、C
4、D
5、A
6、C
7、A
8、D
9、B
10、B
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、磁 异
14、5 4.5 0.3
15、L1 0.9
16、沈括 地磁场
三、实验题（共12分）
17、50
断开开关，打开盒盖上的通气孔，形成连通器，待U形管内两液面回到相平位置，然后关闭通气孔
18、10 偏小 b
19、断路 0.25 10 5:4
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)88Ω；(2)7.5A；(3)15℃
23、（1）10Ω；（2）6V；（3）0.9W
实验次数
时间t/s
电阻R/Ω
电流
页面高度差∆h/格
热量Q
1
一定
20
大
2
20
中
3
20
小
