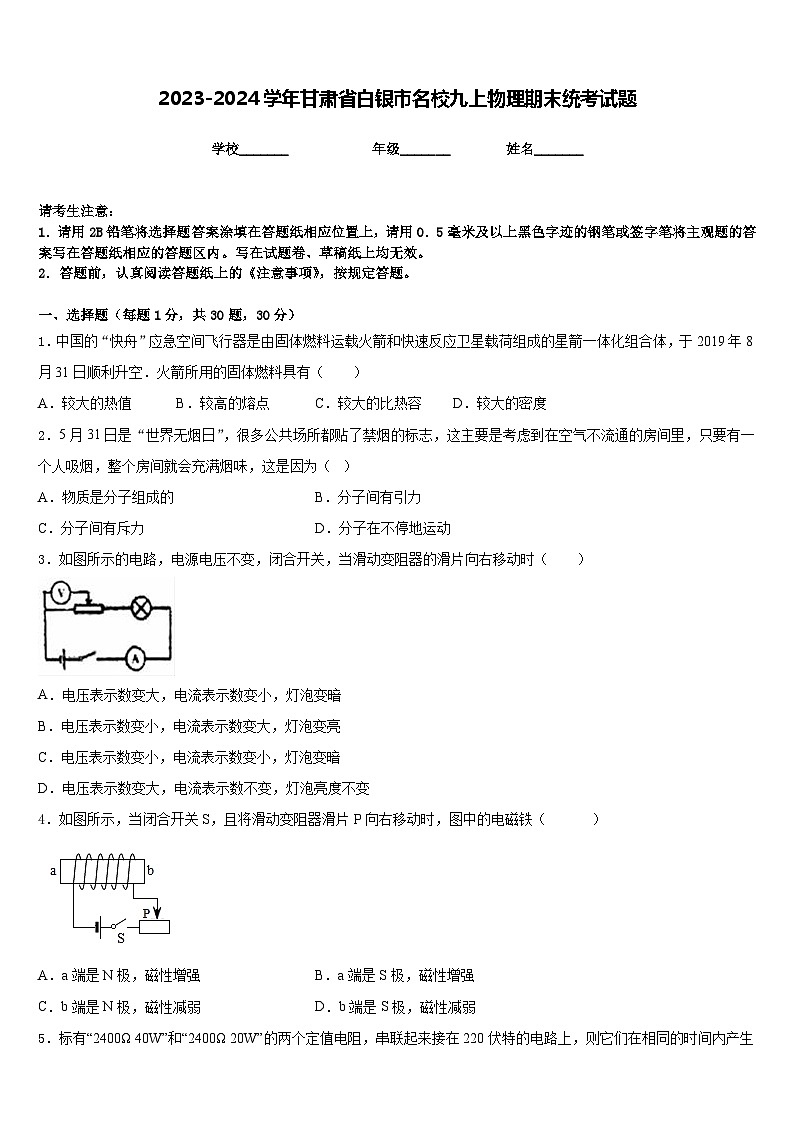

2023-2024学年甘肃省白银市名校九上物理期末统考试题含答案

这是一份2023-2024学年甘肃省白银市名校九上物理期末统考试题含答案，共9页。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．中国的“快舟”应急空间飞行器是由固体燃料运载火箭和快速反应卫星载荷组成的星箭一体化组合体，于2019年8月31日顺利升空．火箭所用的固体燃料具有（ ）
A．较大的热值B．较高的熔点C．较大的比热容D．较大的密度
2．5月31日是“世界无烟日”，很多公共场所都贴了禁烟的标志，这主要是考虑到在空气不流通的房间里，只要有一个人吸烟，整个房间就会充满烟味，这是因为（ ）
A．物质是分子组成的B．分子间有引力
C．分子间有斥力D．分子在不停地运动
3．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（ ）
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变小，电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数不变，灯泡亮度不变
4．如图所示，当闭合开关S，且将滑动变阻器滑片P向右移动时，图中的电磁铁（ ）
A．a端是N极，磁性增强B．a端是S极，磁性增强
C．b端是N极，磁性减弱D．b端是S极，磁性减弱

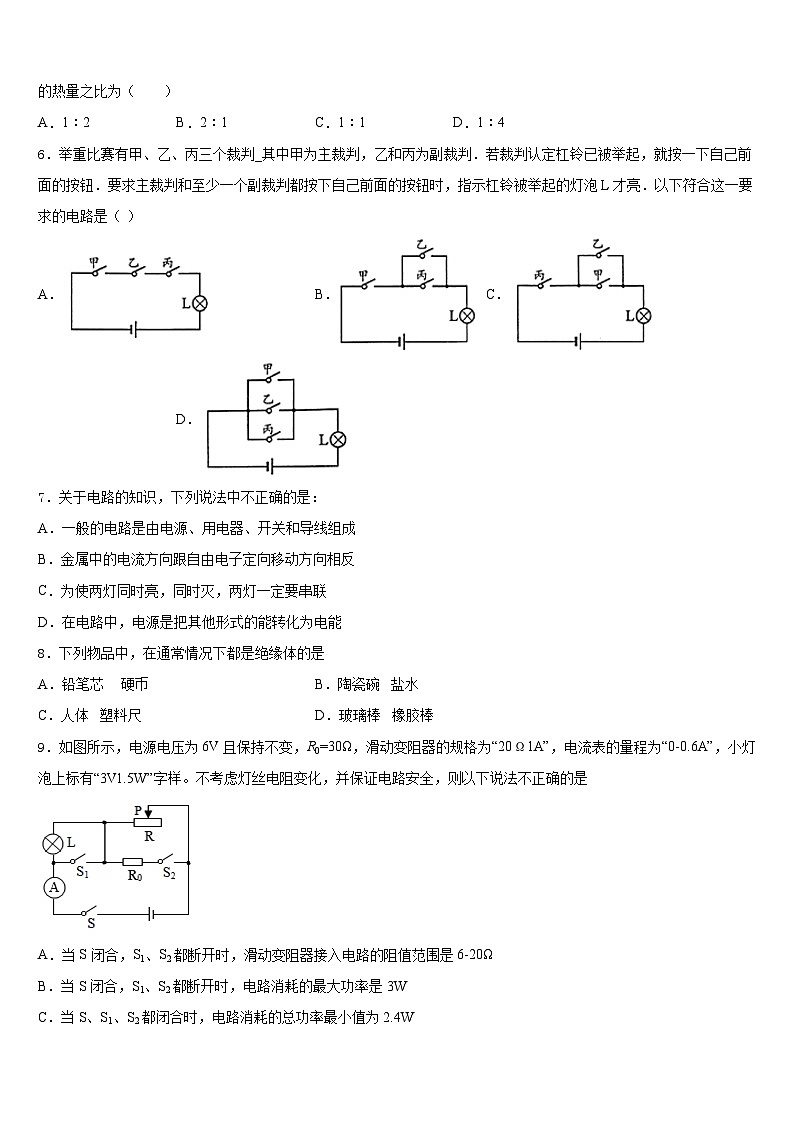

5．标有“2400Ω 40W”和“2400Ω 20W”的两个定值电阻，串联起来接在220伏特的电路上，则它们在相同的时间内产生的热量之比为（ ）
A．1：2 B．2：1 C．1：1 D．1：4
6．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A．B．C．D．
7．关于电路的知识，下列说法中不正确的是：
A．一般的电路是由电源、用电器、开关和导线组成
B．金属中的电流方向跟自由电子定向移动方向相反
C．为使两灯同时亮，同时灭，两灯一定要串联
D．在电路中，电源是把其他形式的能转化为电能
8．下列物品中，在通常情况下都是绝缘体的是
A．铅笔芯 硬币B．陶瓷碗 盐水
C．人体 塑料尺D．玻璃棒 橡胶棒
9．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω1A”，电流表的量程为“0-0.6A”，小灯泡上标有“3V1.5W”字样。不考虑灯丝电阻变化，并保证电路安全，则以下说法不正确的是
A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是6-20Ω
B．当S闭合，S1、S2都断开时，电路消耗的最大功率是3W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W

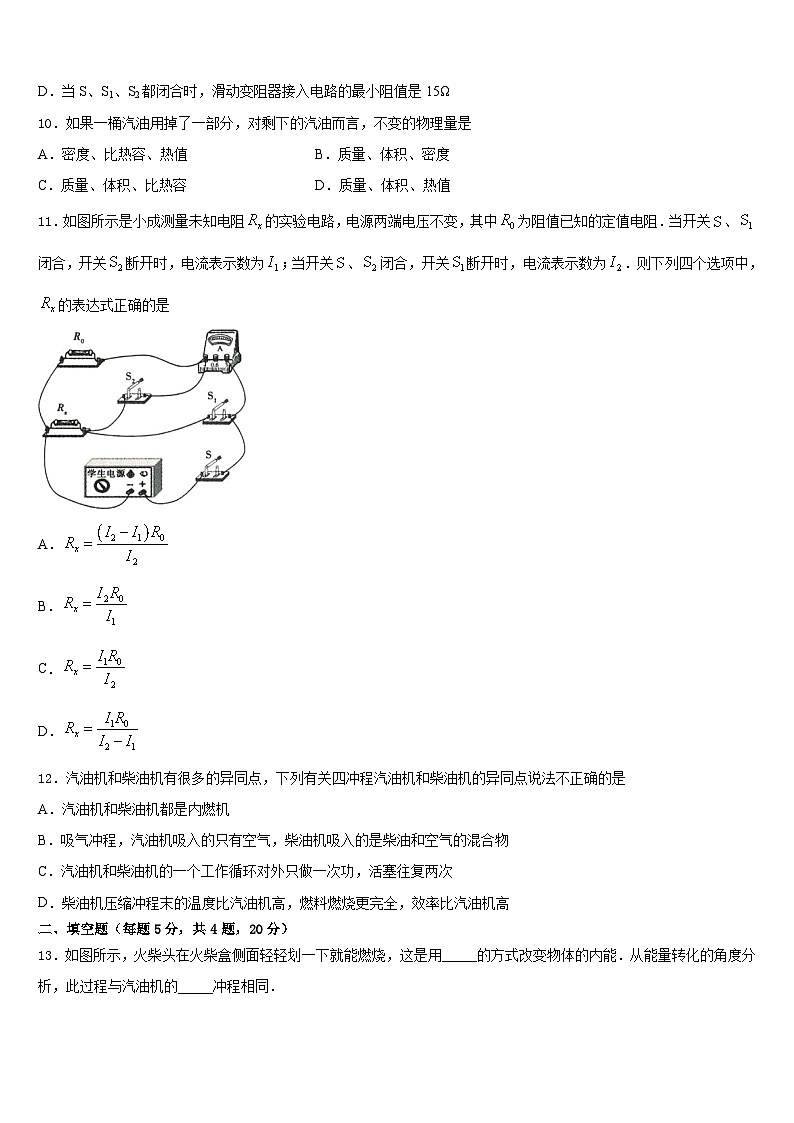

D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
10．如果一桶汽油用掉了一部分，对剩下的汽油而言，不变的物理量是
A．密度、比热容、热值B．质量、体积、密度
C．质量、体积、比热容D．质量、体积、热值
11．如图所示是小成测量未知电阻的实验电路，电源两端电压不变，其中为阻值已知的定值电阻．当开关、闭合，开关断开时，电流表示数为；当开关、闭合，开关断开时，电流表示数为．则下列四个选项中，的表达式正确的是
A．
B．
C．
D．
12．汽油机和柴油机有很多的异同点，下列有关四冲程汽油机和柴油机的异同点说法不正确的是
A．汽油机和柴油机都是内燃机
B．吸气冲程，汽油机吸入的只有空气，柴油机吸入的是柴油和空气的混合物
C．汽油机和柴油机的一个工作循环对外只做一次功，活塞往复两次
D．柴油机压缩冲程末的温度比汽油机高，燃料燃烧更完全，效率比汽油机高
二、填空题（每题5分，共4题，20分）
13．如图所示，火柴头在火柴盒侧面轻轻划一下就能燃烧，这是用_____的方式改变物体的内能．从能量转化的角度分析，此过程与汽油机的_____冲程相同．
14．在如图所示的电路中，电源电压为3V．闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则通过R1的电流是_______A，R2的阻值是_______Ω．
15．如图，是动圈式话筒的结构图，人发声带动膜片振动，与膜片相连的线圈也随之振动……，它的原理是__________现象；如果在图中线圈左端的两个引出端输入方向和大小不断变化的音频电流，膜片_______振动发声（选填“能”或“不能”）。
16．如图所示，电源电压为24V，两个标有“12V 6W”的灯泡L1、L2，实验时开关S始终闭合，若要使两灯泡正常发光，则两灯泡应该_____（选填“串联”或“并联”），为满足要求，开关S1、S2、S3中只需闭合开关_____即可。
三、实验题（共12分）
17．（4分）如图所示，在研究“物体动能与质量和速度的关系”实验中，将钢球从某一高度由静止释放，钢球摆到竖直位置时，撞击水平木板上的木块，将木块撞出一段距离。
(1)从表格数据可以看出，实验中控制了_______相同，从而探究动能与_______的关系。
(2)第1次实验时若不考虑能量损失，钢球对木块最多可做_______J的功；第3次实验时，木块被撞后滑出木板无法记录数据，需要重做第三次实验，甲同学建议换用同样较长的木板，乙同学建议换一个较大的木块，丙同学建议降低钢球下摆的高度，你认为应当采用_______同学的建议。
(3)由上述实验数据和现象可得出结论：速度一定时，质量越大，动能_______。
18．（4分）在“测量小灯泡电功率”的实验屮（小灯泡标有“2.5V”字样）．
（1）如图甲所示，正确连接电路后，闭合开关，小明发现无论怎样调节滑动变附器，灯泡都不亮，电流表无示数，电压表有示数，则电路故障可能是_____ ．
（2）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，为了继续完成实验，应将滑片P向_____ 端移动．小明根据实验所测的数据，作出如图丙所示的图像，则小灯泡的额定功率为_____ W．
（3）测量结束后，小明应先_________，然后拆除_________上的导线，再拆除其它导线．
（4）小明对本实验进行了拓展思考，以下探究活动用该实验装置中的器材不能完成的是（_____________）
A．测量小灯泡的电阻
B．探究串联电路电流的特点
C．探究串联电路电压的特点
D．探究电流与电压的关系
19．（4分）如图是“探究串联电路电压的特点”的实验：
(1)如图甲所示，实验中应选择规格_________（填“相同”或“不同”）的小灯泡。李玉根据电路图连接电路，闭合开关前，发现电压表的指针指在零刻度的左侧，造成这种现象的原因是_________；
(2)实验过程中在测L1两端电压时，闭合开关，发现电压表示数为零，经过分析原因可能是_________（填出一种即可）；
(3)在连接电路的过程中，开关应该_________。李玉同学在进行实验时，电压表示数如图乙所示，为了使实验结果更准确，接下来她应该将电压表量程__________________；
(4)李玉保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她_________（选填“能”或“不能”）测出L2两端电压，分析其中理由是__________________。
四、作图题（共16分）
20．（8分）一根质量忽略不计的杠杆，支点为O，在A点悬挂一重为10N的物体G．为使杠杆在水平位置保持平衡，还要给杠杆施加一个大小为11N、方向竖直向上的拉力F1．请在图中画出：（1）拉力F1的力臂L1；（1）拉力F1的示意图．
21．（8分）如图所示，一束光从空气斜射向水面，入射光线及法线已画出，请画出这条入射光线的反射光线和折射光线．（注意角度特点并标出箭头方向）
（_____）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压不变．己知R1=20Ω，R2=5Ω．闭合开关S后，电流表的示数为0.3A．求：
（1）电源电压；
（2）电路中的总电流和总电阻．
23．（12分）如表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。求：
（1）电烤箱在高温档正常工作10min所消耗的电能；
（2）电路中R2的阻值；
（3）电烤箱在低温档正常工作时，电路中的电流和R2的功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、D
4、C
5、C
6、B
7、C
8、D
9、C
10、A
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、做功 压缩
14、0.9 10
15、电磁感应 能
16、串联 S2
三、实验题（共12分）
17、速度 质量 0.06 甲 越大
18、小灯泡断路 A 0.5 断开开关 电源 D
19、不同 电压表的指针没有调零 L1短路或L2断路等 断开 换成小量程 不能 电压表的正负接线柱接反了
四、作图题（共16分）
20、
21、见解析
五、计算题（共22分）
22、（1）U=6V（2）I= 1.5A R=4Ω
23、（1）6.6×105J；（2）66Ω；（3）2A， 264W。
实验
次数
钢球质量
m/g
钢球下摆
高度h/m
木块滑行
距离s/m
1
20
0.30
0.35
2
40
0.30
0.65
3
60
0.30
××牌电烤箱
额定电压
220V
额定功率
高温档
1100W
低温档
440W
电源频率
50Hz
