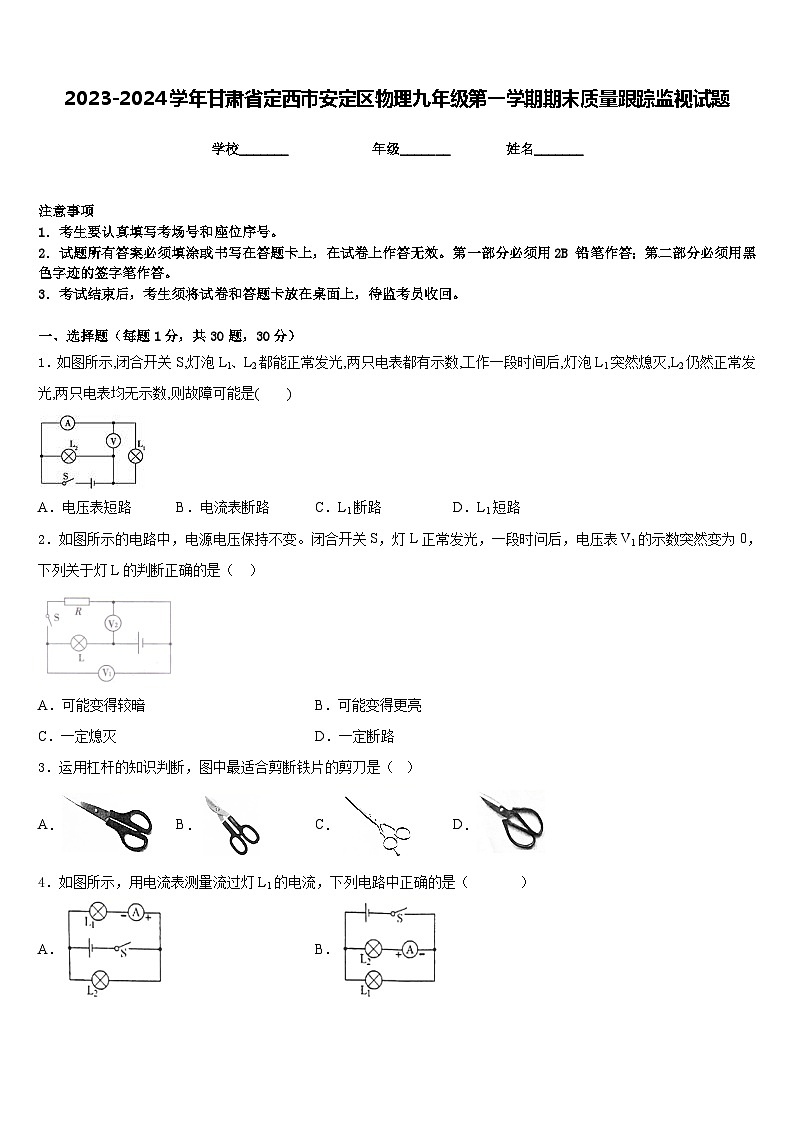

2023-2024学年甘肃省定西市安定区物理九年级第一学期期末质量跟踪监视试题含答案

这是一份2023-2024学年甘肃省定西市安定区物理九年级第一学期期末质量跟踪监视试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号，下列有关说法正确的是，下列四种现象中属于扩散现象的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示,闭合开关S,灯泡L1、L2都能正常发光,两只电表都有示数,工作一段时间后,灯泡L1突然熄灭,L2仍然正常发光,两只电表均无示数,则故障可能是( )
A．电压表短路B．电流表断路C．L1断路D．L1短路
2．如图所示的电路中，电源电压保持不变。闭合开关S，灯L正常发光，一段时问后，电压表V1的示数突然变为0，下列关于灯L的判断正确的是（ ）
A．可能变得较暗B．可能变得更亮
C．一定熄灭D．一定断路
3．运用杠杆的知识判断，图中最适合剪断铁片的剪刀是（ ）
A．B．C．D．
4．如图所示，用电流表测量流过灯L1的电流，下列电路中正确的是（ ）
A．B．
C．D．
5．小阳在家中看电视，感觉室内较冷，他打开了电暖气取暖，下列说法正确的是（ ）
A．家庭电路的总电阻变大了B．家庭电路的总功率变大了
C．电视机中的电流变大了D．电视机两端的电压变大了
6．如图所示，有关电与磁的下列描述中，正确的是（ ）
A．图是研究电磁铁磁性强弱与电流大小的关系
B．图是发电机的原理图
C．图是探究电磁感应现象的装置图
D．图中首先发现电流磁效应的物理学家是法拉第

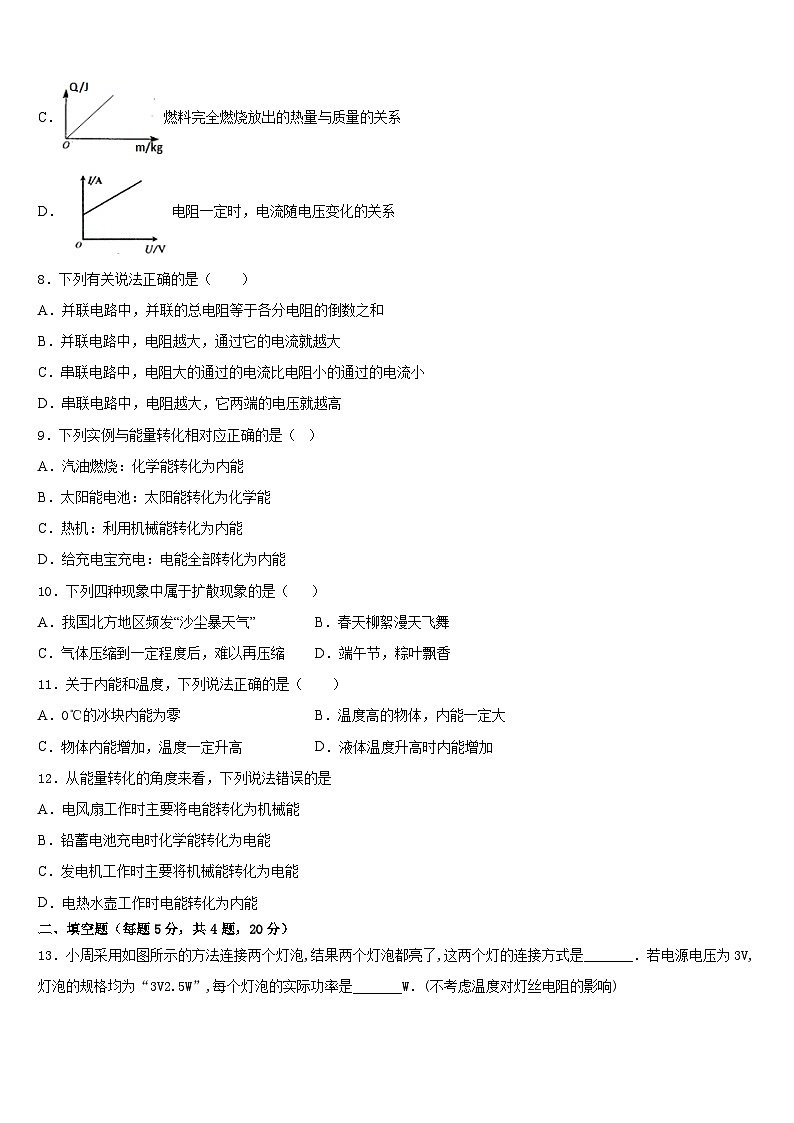

7．下列物理图像中，反映物理量之间关系正确的是（ ）
A．某晶体熔化前后曲线倾斜程度不同是因为该物质固态时比热容大于液态时比热容
B．电流通过导体产生的热量与电流的关系
C．燃料完全燃烧放出的热量与质量的关系
D．电阻一定时，电流随电压变化的关系
8．下列有关说法正确的是（ ）
A．并联电路中，并联的总电阻等于各分电阻的倒数之和
B．并联电路中，电阻越大，通过它的电流就越大
C．串联电路中，电阻大的通过的电流比电阻小的通过的电流小
D．串联电路中，电阻越大，它两端的电压就越高
9．下列实例与能量转化相对应正确的是（ ）
A．汽油燃烧：化学能转化为内能
B．太阳能电池：太阳能转化为化学能
C．热机：利用机械能转化为内能
D．给充电宝充电：电能全部转化为内能
10．下列四种现象中属于扩散现象的是（ ）
A．我国北方地区频发“沙尘暴天气”B．春天柳絮漫天飞舞
C．气体压缩到一定程度后，难以再压缩D．端午节，粽叶飘香
11．关于内能和温度，下列说法正确的是（ ）
A．0℃的冰块内能为零B．温度高的物体，内能一定大
C．物体内能增加，温度一定升高D．液体温度升高时内能增加
12．从能量转化的角度来看，下列说法错误的是
A．电风扇工作时主要将电能转化为机械能
B．铅蓄电池充电时化学能转化为电能
C．发电机工作时主要将机械能转化为电能
D．电热水壶工作时电能转化为内能
二、填空题（每题5分，共4题，20分）
13．小周采用如图所示的方法连接两个灯泡,结果两个灯泡都亮了,这两个灯的连接方式是_______．若电源电压为3V,灯泡的规格均为“3V2.5W”,每个灯泡的实际功率是_______W．(不考虑温度对灯丝电阻的影响)
14．如图所示的新型LED路灯采用风光互补供电设备，它的顶端装有风力发电机，杆上链接着太阳能电池板，在电池板下边接入LED灯头，可以由太阳能电池板、小型风力发电机各自给蓄电池充电，供LED灯夜间照明。风能和太阳能都属于_____ （选填“可再生”或“不可再生”）能源；它们在充电时把获得的电能转化为_____能储存起来。若在一定时间内，太阳光辐射到该太阳能电池板上的能量为2.7×107J，这些能量经转化后，可供额定功率为30W的路灯正常工作70h，那么该太阳能路灯的能量转化效率可达到_____。
15．某个用电器上标有“6V”字样，已知它的电流随电压变化的图象如图所示．根据该图象，可以求出：该用电器的电阻是_____Ω，它的额定功率是_____W．
16．如图所示，沿斜面向上匀速拉一个重为100N的物体到斜面顶端，斜面长0.5m，高0.3m，拉力为80N，则这个斜面的机械效率是_________%，物体受到的摩擦力是_________N．
三、实验题（共12分）
17．（4分） (1)如图所示的是探究电流产生的热量跟_________的关系，通电一段时间_____（选填“左瓶”或“右瓶”）内的电阻丝产生的热量多。
(2)让实验装置冷却到初始状态，把右瓶_________联（选填“串”或“并”）的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。此时该装置是探究电流产生的热量跟______的关系，一段时间后电阻丝产生的热量_________（选填“左瓶”、“右瓶”或“两瓶一样”）多。（任答一种即可）
(3)该探究过程中，常用到的科学研究方法有_________。（任答一种即可）
18．（4分）在“测量额定电压为2.5V小灯泡的电功率”实验中，电路图如图所示。
（1）闭合开关前，应将滑动变阻器滑片P移到最______________端（填“左”或“右”）；
（2）实验时，电压表和电流表读数记录在下表中。实验结束后，有同学想知道小灯泡的额定功率，利用表中某组数据求出电阻R，再根据P额=U额2/R求出小灯泡的额定功率，请指出错误原因__________________________。
（3）有同学根据表中数据画出图乙的I—U曲线，由图可知小灯泡的额定功率为______________W。
（4）如果电压表损坏，增加一个电流表和阻值为10Ω的定值电阻R0。如何测量小灯泡的额定功率？小明同学设计了如图所示的电路，首先闭合开关S、S1，移动滑片直到电流表A1的示数I1为0.25A，然后断开开关S1，闭合开关S2，读出电流表A2的示数为I2，便可求出小灯泡的电功率。请评价他的实验方案，如果正确，请写出小灯泡额定功率的表达式（全部用字母表示）如果不正确，请简述改进方案。____________________________（选填“正确”或“错误”）____________________________（表达式或改进方案）
19．（4分）如图甲所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图乙所示．根据图线的信息可知： (选填“甲”或“乙”)是电压表V2示数变化的图线，电源电压为 V，电阻R1的阻值为 Ω；当电流表的示数为1．2A时，滑动变阻器接入电路中的阻值为 Ω．
四、作图题（共16分）
20．（8分）如图所示，灯L1与L2并联，电路中电流方向如箭头所示．试根据电流方向在图中的虚线方框中填上电池或开关的符号，使电路连接符合要求．
21．（8分）根据平面镜成像特点，在图中画出AB在平面镜中成的像A′B′；
（_____）
五、计算题（共22分）
22．（10分）如图所示，把15Ω的电阻R1和10Ω的电阻R2并联起来．闭合开关S后，电流表的示数为0.3A．求：

（1）. 电源电压；
（2）. 通过电阻R1的电流．
23．（12分）如图甲所示，电源电压可调，小灯泡的额定电压是6V，电源电压调至12V，滑动变阻器标有“20Ω 2A”。闭合S1和S2，调节滑片P进行测量，并画出如图乙所示的U﹣I图象。当电压表示数为6V时，断开S2，发现电压表示数变为8V．求：
（1）小灯泡的额定功率是多大？
（2）R0的阻值是多大？
（3）采用图甲中的电路，通过改变电源电压、开关的状态，并结合移动滑片P，总能让小灯泡正常发光。求电源电压的变化范围。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、B
4、C
5、B
6、C
7、C
8、D
9、A
10、D
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、串联 0.625
14、可再生 化学 28%
15、60 0.6
16、75 20
三、实验题（共12分）
17、电流 左瓶 并 电阻 左瓶 控制变量法（或转换法）
18、右； 小灯泡的电阻随温度变化而变化 0.5 错误 同时闭合S、S1 、S2 ；调节滑动变阻器R，使电流表A1 的示数为0.25A，读出此时电流表A2 的示数为I2 ，小灯泡的额定功率是：P额 =2.5VI2
19、乙；6V；11；21
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）3V；（2）0.2A
23、（1）3.6W；（2）15Ω；（3）6V﹣27V。
实验次数
1
2
3
4
电压U/V
01.0
2.0
3.0
4.0
电流I/A
0.10
0.17
0.23
0.25
