2023-2024学年湖南省邵阳市城步县物理九上期末联考试题含答案

这是一份2023-2024学年湖南省邵阳市城步县物理九上期末联考试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．甲、乙两个轻质小球相互排斥.把带正电的玻璃棒靠近甲球时,甲球与玻璃棒相互吸引,则乙球
A．一定带正电B．可能带负电,可能不带电
C．一定带负电D．可能带正电,可能不带电
2．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块．用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片．下列有关分析正确的是
A．两个模块相当于开关，彼此串联
B．同个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联
3．如图所示，电流表和电压表接法正确的是
A．B．
C．D．

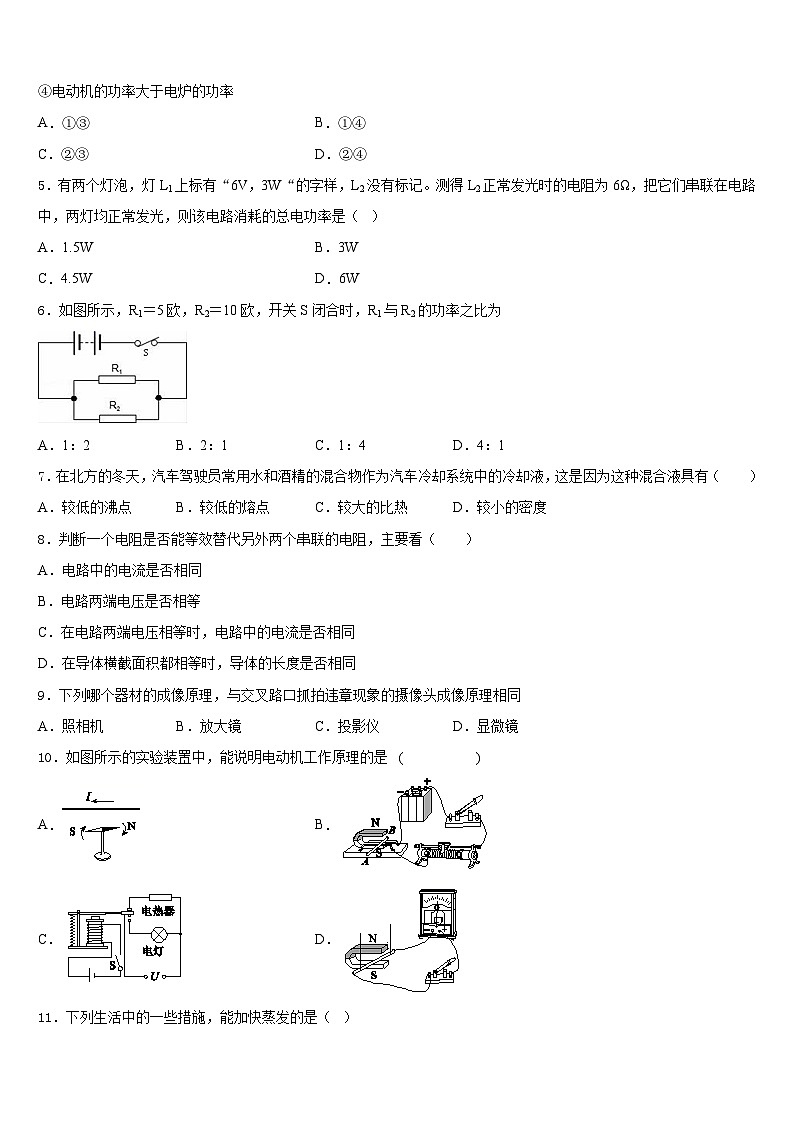

4．一只电炉的电阻丝和一台电动机线圈的电阻相同，将它们串联在电路中，电动机正常运转，下列说法正确的是
①相同时间电炉和电动机产生的热量相等；
②相同时间电炉产生的热量大于电动机产生的热量；
③电动机的功率等于电炉的功率；
④电动机的功率大于电炉的功率
A．①③B．①④
C．②③D．②④
5．有两个灯泡，灯L1上标有“6V，3W“的字样，L2没有标记。测得L2正常发光时的电阻为6Ω，把它们串联在电路中，两灯均正常发光，则该电路消耗的总电功率是（ ）
A．1.5WB．3W
C．4.5WD．6W
6．如图所示，R1＝5欧，R2＝10欧，开关S闭合时，R1与R2的功率之比为
A．1：2B．2：1C．1：4D．4：1
7．在北方的冬天，汽车驾驶员常用水和酒精的混合物作为汽车冷却系统中的冷却液，这是因为这种混合液具有（ ）
A．较低的沸点B．较低的熔点C．较大的比热D．较小的密度
8．判断一个电阻是否能等效替代另外两个串联的电阻，主要看（ ）
A．电路中的电流是否相同
B．电路两端电压是否相等
C．在电路两端电压相等时，电路中的电流是否相同
D．在导体横截面积都相等时，导体的长度是否相同
9．下列哪个器材的成像原理，与交叉路口抓拍违章现象的摄像头成像原理相同
A．照相机B．放大镜C．投影仪D．显微镜
10．如图所示的实验装置中，能说明电动机工作原理的是 ( )
A．B．
C．D．

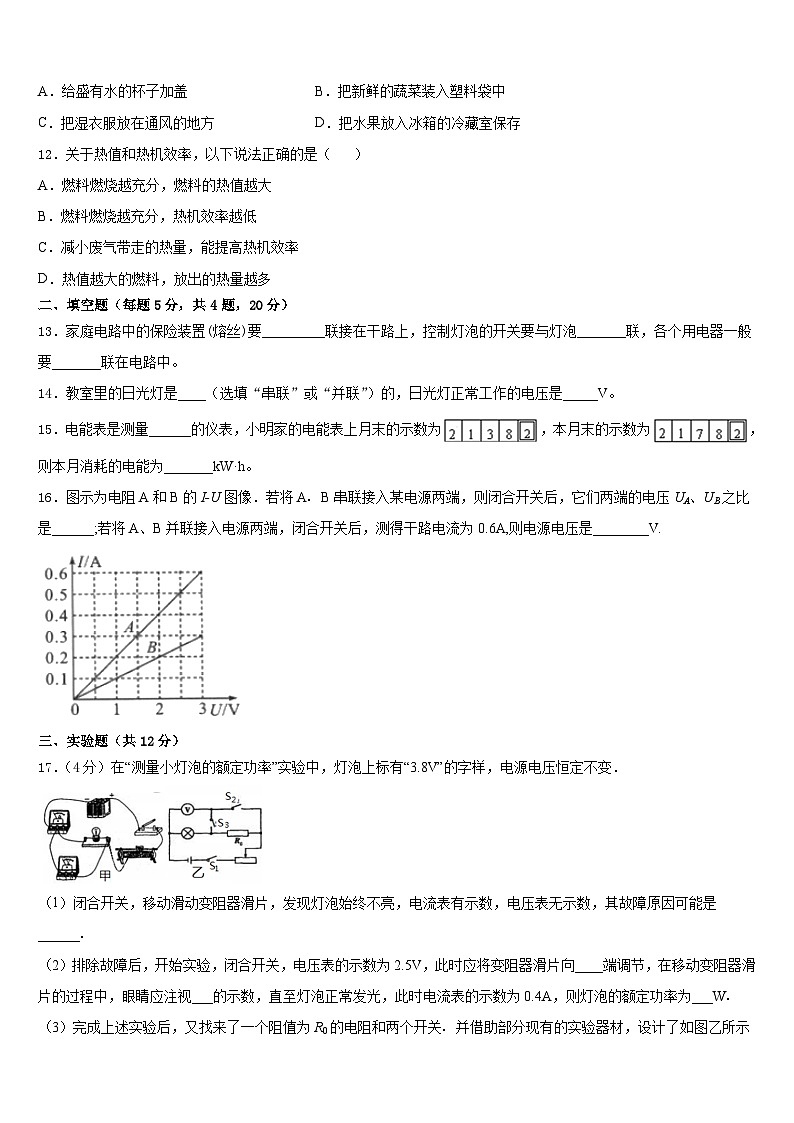

11．下列生活中的一些措施，能加快蒸发的是（ ）
A．给盛有水的杯子加盖B．把新鲜的蔬菜装入塑料袋中
C．把湿衣服放在通风的地方D．把水果放入冰箱的冷藏室保存
12．关于热值和热机效率，以下说法正确的是（ ）
A．燃料燃烧越充分，燃料的热值越大
B．燃料燃烧越充分，热机效率越低
C．减小废气带走的热量，能提高热机效率
D．热值越大的燃料，放出的热量越多
二、填空题（每题5分，共4题，20分）
13．家庭电路中的保险装置(熔丝)要_________联接在干路上，控制灯泡的开关要与灯泡_______联，各个用电器一般要_______联在电路中。
14．教室里的日光灯是____（选填“串联”或“并联”）的，日光灯正常工作的电压是_____V。
15．电能表是测量______的仪表，小明家的电能表上月末的示数为，本月末的示数为，则本月消耗的电能为_______kW·h。
16．图示为电阻A和B的I-U图像．若将A．B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是______;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是________V.
三、实验题（共12分）
17．（4分）在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”的字样，电源电压恒定不变．
（1）闭合开关，移动滑动变阻器滑片，发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因可能是______．
（2）排除故障后，开始实验，闭合开关，电压表的示数为2.5V，此时应将变阻器滑片向____端调节，在移动变阻器滑片的过程中，眼睛应注视___的示数，直至灯泡正常发光，此时电流表的示数为0.4A，则灯泡的额定功率为___W．
（3）完成上述实验后，又找来了一个阻值为R0的电阻和两个开关．并借助部分现有的实验器材，设计了如图乙所示的电路，也测出了小灯泡的额定功率．请完成下列的实验步骤：
①闭合开关S1和S3，移动滑片，当电压表的示数为___V时，停止移动滑片．
②只闭合开关S1和S2，读出此时电压表的示数为U；
③灯泡额定功率的表达式为P额=____（用已知量和测量量表示）．
18．（4分）在“测量小灯泡的电功率”的实验中，所用电源电压恒为3V，小灯泡上标有“2.5V”字样。
（1）请用笔画线代替导线，将图中的实物电路图连接完整__。

（2）在连接电路时，开关始终是________（填“断开”或“闭合”）的，在闭合开关前，应将滑动变阻器的滑片移到最________（填“右”或“左”）端。
（3）闭合开关后进行了4次实验，并将有关数据和现象记录在题目的表格中，第1次实验小灯泡不亮的原因是灯泡实际功率________（填“太大”或“太小”）。
（4）分析上表中数据可知该小灯泡的额定功率为________W，实验得出的结论是：小灯泡的实际功率越________，灯泡越亮。
19．（4分）为了探究电动机为什么会转动，小明根据电动机主要构造制作了一台简易电动机(如图)他用回形针做成两个支架，分别与电池的两极相连用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮将线圈放在支架上，磁体放在线圈下方闭合开关，用手轻推一下线圈，线圈就会不停地转动起来.
(1)要想改变线圈的转动方向，小明可采用的措施是：_______、 _________ ；(写出两点)
(2)开关闭合后，如果电动机不转，可能的原因是：_______ 、 __________ ．(写出两点)
(3)小明还想设计一个能调节电动机转速的实验装置，他还需要的主要器材是_______，并在虚线框内画出实验电路图．
（_______）
四、作图题（共16分）
20．（8分）在图中，重力为10牛的物体静止在水平地面上，用力的图示法画出地面受到的压力．
（_____）
21．（8分）下图是安装一盏电灯和一个大功率插座的实物示意图,A、B为保险丝,请在图上画出接线。
五、计算题（共22分）
22．（10分）天气转凉，妈妈买来电热毯，其简化电路图和铭牌如图所示．其中电热毯的额定电压为220V，高温档位88W，低温档的电功率为44W，R1和R2为发热电阻丝．求电热毯在额定电压下工作时；
（1）高温状态下，电路中的电流是多少？加热10min，电路消耗的电能是多少？
（2）R1和R2的阻值各是多少？
23．（12分）如图所示，电阻R1为10Ω，电源两端电压为6V。开关S闭合后，当滑动变阻器R接入电路的电阻为50Ω时，求∶
(1)通过电阻R1的电流；
(2)滑动变阻器两端的电压。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、C
4、B
5、C
6、B
7、B
8、C
9、A
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、串 串 并
14、并联 220
15、电功 40
16、1:2 2
三、实验题（共12分）
17、小灯泡短路 左 电压表 1.52 3.8
18、 断开 左 小 0.75 大
19、只改变电流方向 只改变磁场方向 电池没电了 开关接触不良(或其他接线处接触不良造成开路) 滑动变阻器
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.4A；5.28×104J；（2）550Ω； 550Ω
23、（1）0.1A；（2）5V
次数
电压U/V
电流I/A
实际电功率P/W
发光情况
1
0.5
0.10
0.06
不亮
2
1.5
0.20
0.30
偏亮
3
2.5
0.30
正常
4
2.8
0.32
0.90
更亮
