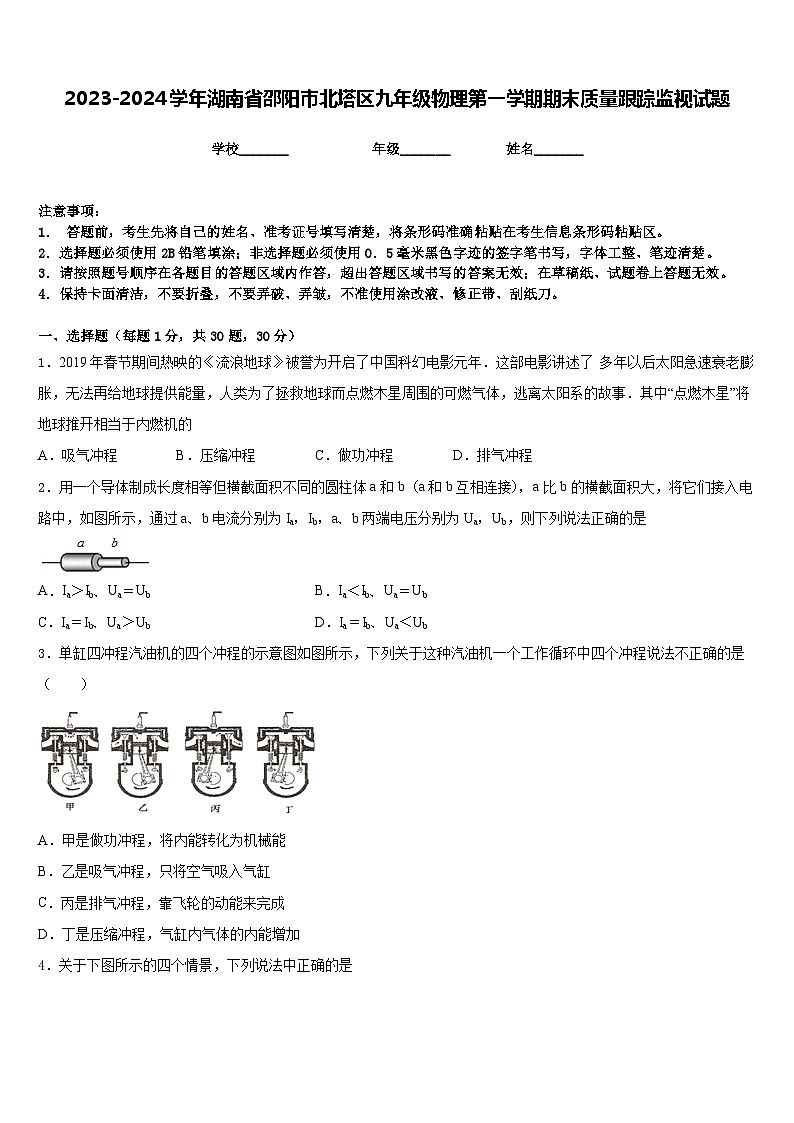

2023-2024学年湖南省邵阳市北塔区九年级物理第一学期期末质量跟踪监视试题含答案

这是一份2023-2024学年湖南省邵阳市北塔区九年级物理第一学期期末质量跟踪监视试题含答案，共9页。试卷主要包含了下列做法符合安全用电原则的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．2019年春节期间热映的《流浪地球》被誉为开启了中国科幻电影元年．这部电影讲述了 多年以后太阳急速衰老膨胀，无法再给地球提供能量，人类为了拯救地球而点燃木星周围的可燃气体，逃离太阳系的故事．其中“点燃木星”将地球推开相当于内燃机的
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
2．用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是
A．Ia＞Ib、Ua＝UbB．Ia＜Ib、Ua＝Ub
C．Ia＝Ib、Ua＞UbD．Ia＝Ib、Ua＜Ub
3．单缸四冲程汽油机的四个冲程的示意图如图所示，下列关于这种汽油机一个工作循环中四个冲程说法不正确的是（ ）
A．甲是做功冲程，将内能转化为机械能
B．乙是吸气冲程，只将空气吸入气缸
C．丙是排气冲程，靠飞轮的动能来完成
D．丁是压缩冲程，气缸内气体的内能增加

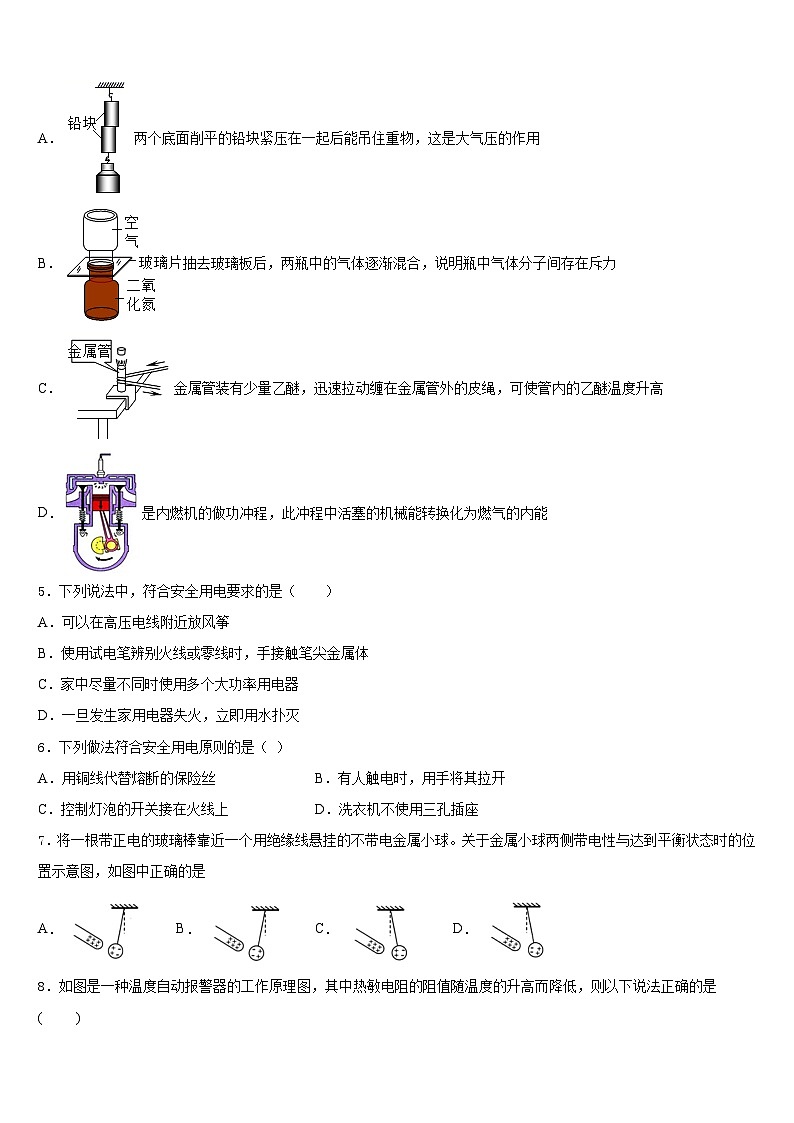

4．关于下图所示的四个情景，下列说法中正确的是
A．两个底面削平的铅块紧压在一起后能吊住重物，这是大气压的作用
B．抽去玻璃板后，两瓶中的气体逐渐混合，说明瓶中气体分子间存在斥力
C．金属管装有少量乙醚，迅速拉动缠在金属管外的皮绳，可使管内的乙醚温度升高
D．是内燃机的做功冲程，此冲程中活塞的机械能转换化为燃气的内能
5．下列说法中，符合安全用电要求的是（ ）
A．可以在高压电线附近放风筝
B．使用试电笔辨别火线或零线时，手接触笔尖金属体
C．家中尽量不同时使用多个大功率用电器
D．一旦发生家用电器失火，立即用水扑灭
6．下列做法符合安全用电原则的是（ ）
A．用铜线代替熔断的保险丝B．有人触电时，用手将其拉开
C．控制灯泡的开关接在火线上D．洗衣机不使用三孔插座
7．将一根带正电的玻璃棒靠近一个用绝缘线悬挂的不带电金属小球。关于金属小球两侧带电性与达到平衡状态时的位置示意图，如图中正确的是
A．B．C．D．

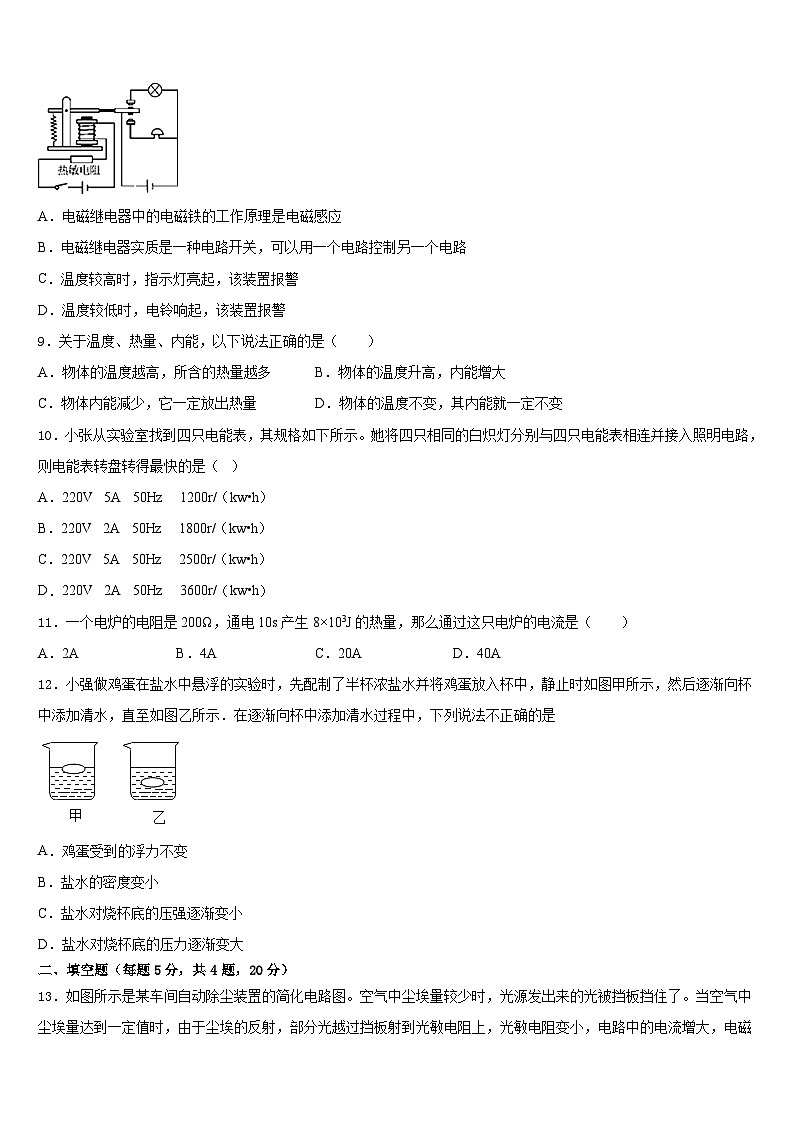

8．如图是一种温度自动报警器的工作原理图，其中热敏电阻的阻值随温度的升高而降低，则以下说法正确的是 ( )
A．电磁继电器中的电磁铁的工作原理是电磁感应
B．电磁继电器实质是一种电路开关，可以用一个电路控制另一个电路
C．温度较高时，指示灯亮起，该装置报警
D．温度较低时，电铃响起，该装置报警
9．关于温度、热量、内能，以下说法正确的是（ ）
A．物体的温度越高，所含的热量越多B．物体的温度升高，内能增大
C．物体内能减少，它一定放出热量D．物体的温度不变，其内能就一定不变
10．小张从实验室找到四只电能表，其规格如下所示。她将四只相同的白炽灯分别与四只电能表相连并接入照明电路，则电能表转盘转得最快的是（ ）
A．220V 5A 50Hz 1200r/（kw•h）
B．220V 2A 50Hz 1800r/（kw•h）
C．220V 5A 50Hz 2500r/（kw•h）
D．220V 2A 50Hz 3600r/（kw•h）
11．一个电炉的电阻是200Ω，通电10s产生8×103J的热量，那么通过这只电炉的电流是（ ）
A．2AB．4AC．20AD．40A
12．小强做鸡蛋在盐水中悬浮的实验时，先配制了半杯浓盐水并将鸡蛋放入杯中，静止时如图甲所示，然后逐渐向杯中添加清水，直至如图乙所示．在逐渐向杯中添加清水过程中，下列说法不正确的是
A．鸡蛋受到的浮力不变
B．盐水的密度变小
C．盐水对烧杯底的压强逐渐变小
D．盐水对烧杯底的压力逐渐变大
二、填空题（每题5分，共4题，20分）
13．如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻变小，电路中的电流增大，电磁铁的磁性________，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则________是除尘器。
14．如图所示，小王用两个相同的滑轮组（绳重和摩擦不计），分别将物重不同的两个物体匀速提高到相同高度，其中G1＞G2，则所用的拉力F1_____F2；其机械效率η1_____η2。（选填“＞”、“＜”或“=”）
15．小明在测量小灯泡电阻时，闭合开关，小灯泡发光，但一会儿后，小灯泡熄灭了，同时电流表和电压表都没有示数。把电压表改接到电源两端，电压表有示数。那么小明接下来可以如何检查电路故障呢？请举一例说明你的操作，将看到的现象以及得到的结论一并填写在下表中。
16．如图是一种“手摇充电式电筒”，握住它上下摇动就能自动充电．从透明外壳可观察到内部有固定线圈；摇动时可感觉到内部有一个物块在来回滑动。据此猜测，这种电筒的制造原理是______________，其中那个滑动的物块是_________________。
三、实验题（共12分）
17．（4分）如图所示，小明为了比较不同物质吸热能力，在两个相同的玻璃瓶内放入电热丝对液体进行加热。
（1）在下列四杯液体中，选择______和_______ 两杯液体进行实验;
A．80 g煤油 B．100 g煤油
C．100 g色拉油 D．120 g煤油
（2）两个玻璃瓶内接入的电热丝阻值________(选填“相同”或“不同");
（3）下表是某次的实验数据
实验中，用___________间接反映液体吸收热量的多少；通过比较___________来判断液体吸热能力的强弱。分析表格数据可知，_________ (选填"a”或“b")液体的吸热能力较强。
（4）质量为m的a液体中，电热丝的阻值为R，测出其电流为I，通电段时间t后， a瓶中温度计的示数变化量为，若不计热量损失，则a液体的比热容为________(用所给出的物理量写出比热容的表达式)。
18．（4分）在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．

（1）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，故障是_____．
（2）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“A”或“B”）端移动，使电压表的示数为_____V，同时记下对应的电流值．
（3）根据实验数据，小强做出了如图所示的I﹣R图象，由此得出的结论是_____．
19．（4分）如图甲是小阳同学连接的伏安法测电阻的实验电路，实验过程中电源电压始终不变，结合你的实验经历帮助小阳完成下列问题：
（1）小阳同学连接好电路后，闭合开关前应将滑动变阻器的滑片移至最_____（选填“左”或“右”）端；
（2）实验时，电流表、电压表均完好，无论他怎样移动滑片，电流表无示数，电压表有示数且不变，原因可能是_____；
（3）找到原因并解决问题后，他想多测几组数据，于是他将滑动变阻器的滑片由图甲中的位置向右移动。电流表的示数将_____（选填“增大”“减小”或“不变）；
（4）如图乙是他实验时滑片移至某一位置时电流表、电压表的示数，则此时测得未知电阻的阻值为_____Ω；
（5）做完测电阻实验后，小阳发现桌上还有一个标有额定电压为U额的小灯泡和一个已知阻值为R0的定值电阻，他想在不用电流表的情况下测定这个小灯泡的额定功率，于是他设计出了如图丙所示的电路图，按电路图连接好电路后，只闭合开关S和S1，移动滑动变阻器的滑片至小灯泡恰好正常发光；保持滑动变阻器的滑片位置不动，断开开关S1，闭合开关S2，此时电压表的示数为U；则小灯泡的额定功率P额＝_____（结果用已知量和所测物理量的符号表示）。
四、作图题（共16分）
20．（8分）在“测量电阻”实验中，小明连接的实验电路如图所示，请在答题卡给定方框内画出该电路的电路图。
（_____）
21．（8分）根据如图的电路在边的方框内画出电路图。
（_____）
五、计算题（共22分）
22．（10分）热敏电阻广泛应用于控制电路中，其阻值会随环境温度的改变而改变。图甲中，电流表允许通过的最大电流为0.02A，滑动变阻器R的铭牌上标有“200Ω 0.3A”字样，Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，闭合开关S，求：
(1)当环境温度为10℃、调节滑P使滑动变阻器接入电路的电阻为100Ω时，电路中电流为0.01A，求电源电压和Rt通电100s产生的热量Q。
(2)若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的阻值变化范围。
23．（12分）CFXB型热水壶的原理图如图所示，它有加热和保温两档，通过开关S进行调节，、为电热丝，、阻值恒定不变。求：
（1）在保温挡正常工作时，电路中的电流是多少？
（2）电热丝、的阻值分别为多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、B
4、C
5、C
6、C
7、B
8、B
9、B
10、D
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、增强 b
14、＞ ＞
15、见解析
16、电磁感应 磁铁
三、实验题（共12分）
17、B C 相同 加热时间 温度变化 (加热后的温度、温度计示数) b
18、定值电阻断路 B 2 当电压一定时，电流与电阻成反比
19、右 电阻R断路 减小 10
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)电源电压为6V，Rt通电100s产生的热量为5J；(2)滑动变阻器的阻值变化范围为100Ω~200Ω
23、（1）0.2A（2）48.4Ω；1051.6Ω
操作
现象
结论
物质
加热前温度(℃)
加热时间(min)
加热后温度(℃)
液体a
20
10
48
液体b
20
10
35
