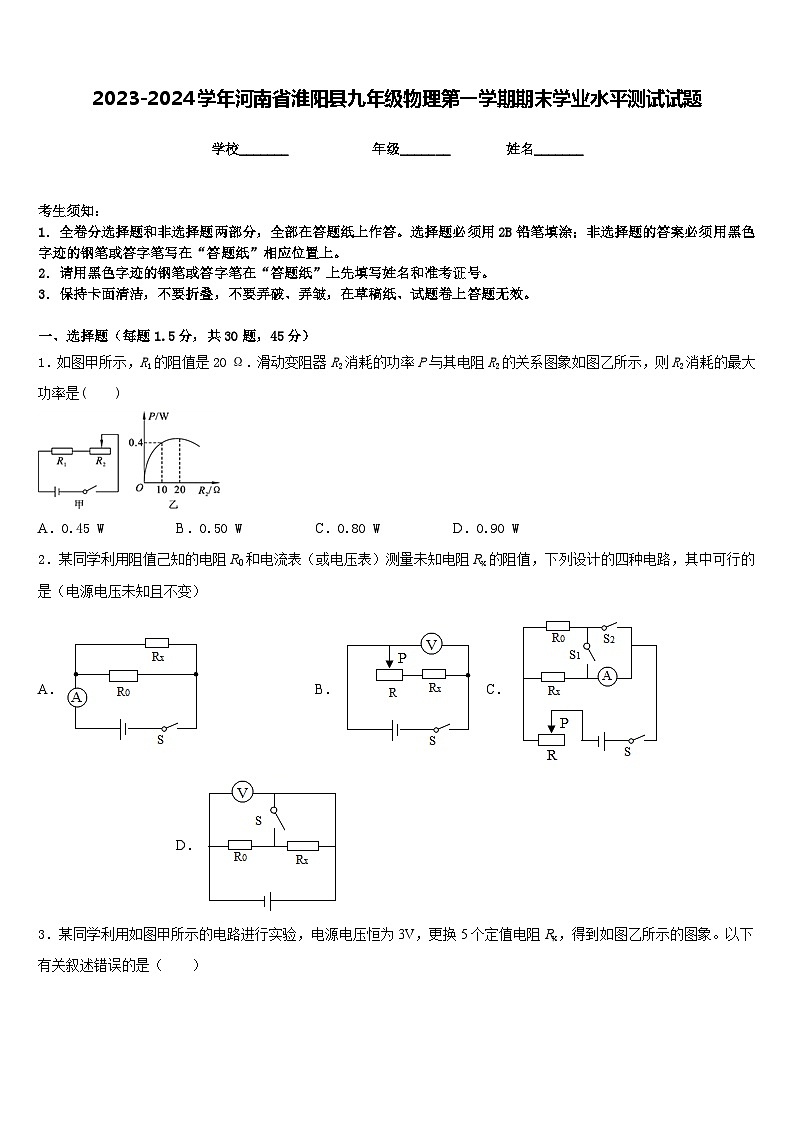

2023-2024学年河南省淮阳县九年级物理第一学期期末学业水平测试试题含答案
展开
这是一份2023-2024学年河南省淮阳县九年级物理第一学期期末学业水平测试试题含答案，共13页。试卷主要包含了下列不符合安全用电要求的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．如图甲所示，R1的阻值是20 Ω．滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是( )
A．0.45 WB．0.50 WC．0.80 WD．0.90 W
2．某同学利用阻值己知的电阻R0和电流表（或电压表）测量未知电阻Rx的阻值，下列设计的四种电路，其中可行的是（电源电压未知且不变）
A．B．C．D．

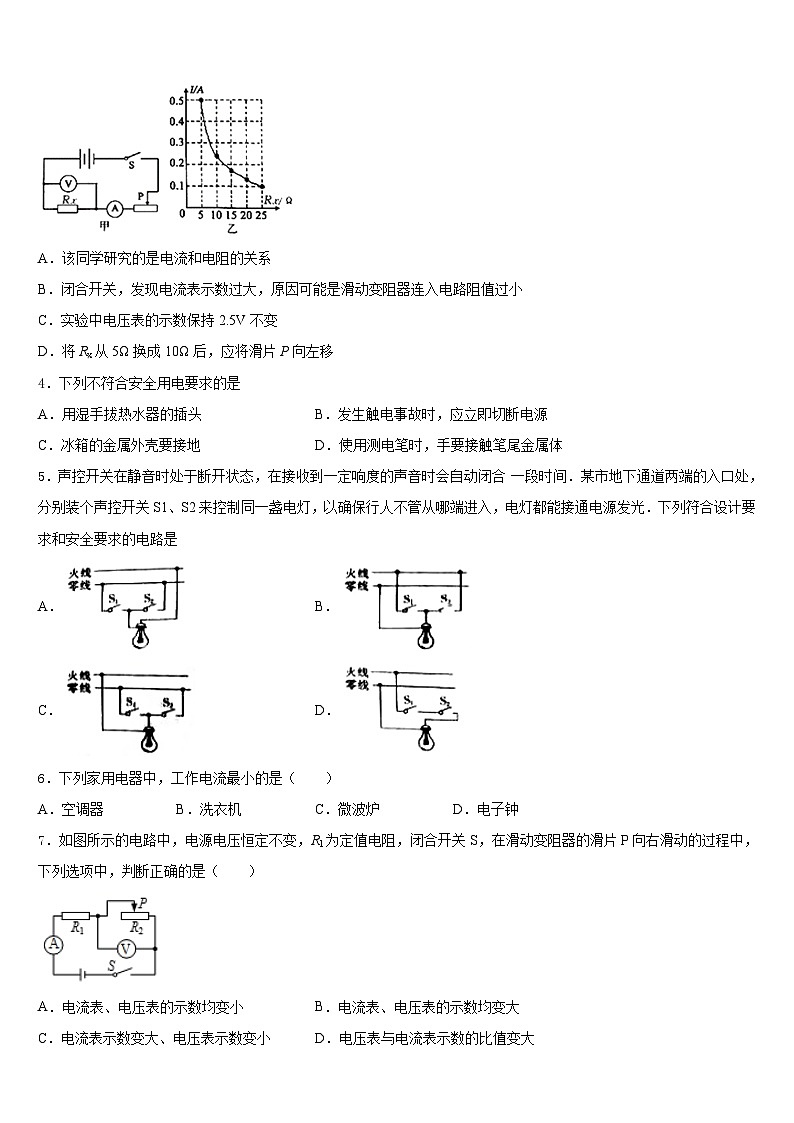

3．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（ ）
A．该同学研究的是电流和电阻的关系
B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小
C．实验中电压表的示数保持2.5V不变
D．将Rx从5Ω换成10Ω后，应将滑片P向左移
4．下列不符合安全用电要求的是
A．用湿手拔热水器的插头B．发生触电事故时，应立即切断电源
C．冰箱的金属外壳要接地D．使用测电笔时，手要接触笔尾金属体
5．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合 一段时间．某市地下通道两端的入口处，分别装个声控开关S1、S2来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光．下列符合设计要求和安全要求的电路是
A．B．
C．D．
6．下列家用电器中，工作电流最小的是（ ）
A．空调器B．洗衣机C．微波炉D．电子钟
7．如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，下列选项中，判断正确的是（ ）
A．电流表、电压表的示数均变小B．电流表、电压表的示数均变大
C．电流表示数变大、电压表示数变小D．电压表与电流表示数的比值变大
8．下面是某同学“物理学习笔记”中的摘录，其中错误的是
A．做功和热传递在改变物体的内能上是等效的
B．高温物体传出的热量比低温物体传出的热量不一定多
C．物体的内能的大小只与物体的温度有关
D．物体温度不变，内能就不一定不变
9．甲、乙、丙、丁四个轻质小球都带电，把它们悬挂起来，相互靠近时，作用情况如图所示，已知甲带负电，关于它们带电情况的说法，正确的是
A．乙带正电B．丙带正电C．丁带正电D．以上三项都不对
10．小鸟停在高压线上不会触电，其原因是
A．小鸟是绝缘体，不会触电
B．小鸟两爪间的电压低，小鸟不会触电
C．小鸟的爪耐高压，小鸟不会触电
D．高压线有橡胶外皮
11．下列物理量的单位及其符号正确的是（ ）
A．电压的单位是伏特（A）B．电能的单位是焦耳（J）
C．电功的单位是瓦特（W）D．电阻的单位是欧姆（R）
12．下列图象中，能正确表示定值电阻上的电流与两端电压关系的是
A．B．C．D．
13．我国新型运载火箭长征六号主要用于满足微小卫星发射需求，它的“动力心脏”液氧煤油发动机是由我们陕西科研工作者制造的。如图是火箭发射升空的情形，以下说法正确的是( )
A．火箭加速上升过程中火箭的动能转化为重力势能
B．燃气对火箭做功，燃气的内能会增加
C．煤油燃烧得越充分，其热值就越大
D．火箭是热机的一种，因为它自己携带氧化剂，所以可以飞出大气层
14．下列措施不符合安全用电规范的是（ ）
A．用湿布擦抹正在工作的台灯
B．用电器的金属外壳接地
C．用电器的开关装在火线上
D．使用测电笔时，手接触笔尾的金属电极
15．如图所示电路，电源电压恒定为12V，L1、L2为两只相同的灯泡，灯泡的额定电压为12V，灯丝电阻为24Ω且保持不变，电压表和电流表连接完好．当闭合开关S时，发现灯L1发光，灯L2不发光，则下列说法正确的是
A．灯泡L1断路B．灯泡L2断路
C．电压表示数为12VD．电流表示数为0.5A
16．超导体若能应用到社会生活中，会给人类带来很大的好处。各国科学家一直在努力寻找能够在常温下工作的超导材料。假如科学家已研制出常温下的超导材料你认为它可作下列哪种用途（ ）
A．制造电炉中的电热丝B．制造远距离输电线
C．制造电脑存储芯片D．制造灯泡中的灯丝
17．根据欧姆定律可以导出R=U/I,关于这个导出公式,下列说法正确的是
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流成反比
C．导体电阻的大小跟导体两端的电压和通过导体的电流无关
D．当导体两端的电压为0时,导体的电阻也为0
18．如图，电源电压不变，闭合开关，当滑动变阻器的滑片从端移到端的过程中，、的U-I关系图像如图。下列四种判断中正确的是（ ）
A．电源电压为B．图线甲是电阻的U-I关系图象
C．电路的最大电功率为D．滑动变阻器的最大阻值为
19．在国际单位制中，电流的单位是（ ）
A．焦耳（J）B．安培（A）C．伏特（V）D．欧姆（Ω）
20．在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（ ）
A．家中多个大功率用电器可以在同一插线板上同时使用
B．保险装置、插座、导线等达到使用寿命应及时更换
C．使用试电笔时，手不要接触笔尾金属体，以免触电
D．家用电器起火时，应立即用水扑灭
21．估测是我们学好物理的一项基本能力，下列对生活中估测的几个物理量的数值，符合实际的是 ( )
A．你从教学楼一楼到四楼需要克服重力做的功约为600J
B．你家里房间空调正常工作时的电功率接近于1000W
C．你在家写字用台灯正常工作时通过的电流约3A
D．你家“200V 800W”的电饭锅正常工作时，煮熟一锅饭所用时间大约为4分钟
22．在国际单位制中，电功率的单位是
A．伏特（V）B．安培（A）C．焦耳（J）D．瓦特（W）
23．如图所示的电路中，甲灯泡比乙灯泡亮，则下列描述中不正确的是（ ）
A．P甲>P乙B．U甲>U乙C．I甲>I乙D．R甲>R乙
24．关于内能、热量和温度，下列说法正确的是（ ）
A．温度高的物体内能一定大
B．0℃的冰块内能为零
C．物体吸收热量，温度不一定升高
D．能量总是从内能大的物体传递给内能小的物体
25．如图，电源电压18V保持不变，电流表量程是1﹣1．6A，电压表量程是1﹣15V，小灯泡上 标有“6V 3W”字样．要求：开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压（灯丝电阻不变）．则下列说法正确的是（ ）
A．滑动变阻器的滑片向左移动时，电流表和电压表示数都变大
B．当电流表示数为1．4A时，电压表示数为12V
C．该电路的最大功率为9W
D．滑动变阻器允许调节的范围是18Ω﹣61Ω
26．关于电流，下列说法中正确的是
A．只要自由电荷移动能形成电流
B．负电荷定向移动可以形成电流
C．电路中有电源就一定有电流
D．电路两端有电压就一定有电流
27．下列现象中通过热传递的方式改变物体内能的是
A．陨石进入大气层后燃烧发光B．天冷时人们通常会搓手取暖
C．锯木头时锯片发热D．烈日下自行车轮胎受热会胀破
28．如图所示，属于费力杠杆的是
A．用镊子夹物品B．用汽水扳子开瓶盖
C．用手推车推货物D．用羊角锤起钉子
29． “安全用电，珍惜生命”是每个公民应有的意识．下列关于用电安全说法中正确的是
A．更换灯泡时应先断开电源
B．只要不接触高压带电体就不会触电
C．发现有人触电时，应尽快用手拉开他
D．多个大功率用电器同时使用一个插座
30．根据公式可知
A．一段导体的电阻在电流不变时，与电压成正比
B．一段导体的电阻在电压不变时，与电流成反比
C．一段导体的电阻与电压成正比，与电流成反比
D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值
二、填空题（每空1分，共10题，20分）
31．家庭电路触电事故都是人体直接或间接接触___线造成的。如图所示，是小明正在使用试电笔辨别正常家庭电路中三孔插座的火线与零线，此时试电笔氖管_____（选填“发光”或“不发光”）
32．如图是某家用电热水器的简化电路图，温控开关可根据水温自动切换加热和保温两种状态，、是发热电阻热水器主要参数如下表。[水的比热容为]
(1)开关跳至_____触点位置时，热水器进入保温状态；
(2)的阻值为多大_____？
(3)水箱中装满初温为25℃的水，热水器加热使水温度升高到55℃，此过程中水吸收多少热量_____？热水器的加热效率是多少_____？
33．在“设计和制作一个模拟调光灯”的综合实践活动中，小明设计的电路图如图所示，已知电源电压为9V，小灯泡上标有“6V 0.6A”字样（小灯泡灯丝电阻固定不变），滑动变阻器的规格是是“20Ω 1A”.他正确连接电路且操作规范后闭合开关，此时电路中的电流是_____A，移动滑动变阻器的滑动片，当灯泡正常发光时，滑动变阻器接入电路的阻值为_____Ω，该电路不足是当滑动变阻器接入电阻过小时，会烧坏灯泡，对此你改进的措施是___________.
34．家里某用电器发生短路时，保险丝会立即熔断，可用下列方法进行检测．如下图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的保险丝并联，然后只闭合S、S1，若L正常发光，说明 L1________；只闭合S、S2，若L发出暗红色的光（发光不正常），说明 L2_________．（均选填“正常”、“短路”或“开路”）．
35．查表员来小明家收电费，观察到小明家电能表的情况如图所示，则小明家同时使用的用电器总功率不能超过_____W；查表员从记录本上查出上月电能表的示数是811.6kW·h，若按0.5元/ kW·h计费，小明家本月应缴电费_____元：若在4min内该表转盘匀速转动20r，则小明家正在使用的电器总功率为_____W。
36．火箭使用的燃料主要是液态氢，这是利用了氢燃料_________大的特性。某次火箭发射过程中，21t氢完全燃烧释放出的热量是______J；如果完全燃烧热值为3×107J/kg的煤，产生相同的热量，则需要煤的质量为_______kg。（q氢＝1.4×108J/kg）
37．竖直浸没在水中的长方体物块，上、下表面受到水的压力分别为 7 N、10 N，该物块受到的浮力为_______N，该物块的体积是_______m3。
38．家庭电路中当导线的绝缘皮磨损，容易使火线和零线直接连通造成___________，这种现象会导致电路中电流过大，产生大量热，容易造成火灾。
39．盛夏时公园里的人工湖能减弱周围地区的“热岛效应”．假设湖水吸收的热量被相同质量的沙石吸收，则沙石升高的温度_____（选填“大于”、“小于”或“等于”）湖水升高的温度．我们在岸上看到湖水中嬉戏的鲤鱼其实是光的_____所形成的鲤鱼的_____（选填“实”或“虚”）像．
40．风洞即风洞实验室，如图所示，将飞行器模型固定，以人工的方式产生并且控制气流，用来模拟飞行器周围气体的流动情况，并可量度气流对飞行器的作用效果以及观察物理现象，它是进行空气动力实验最常用、最有效的工具之一。在实验过程中，以地面为参照物，飞行器模型是_____（选填“运动”或“静止”）的，以_____为参照物，飞行器模型是运动的。
三、实验题（每空1分，共2题，15分）
41．图甲是小明同学设计的测小灯泡电功率的实验电路（灯泡额定电压U额=2.5V）。
（1）小明所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“ × "，并用笔画线代替导线画出正确的接法。
（_______________）
（2）电路连接正确后，闭合开关发现小灯泡不亮，但电流表有示数，接下来应进行的操作是_________。
A．更换小灯泡 B．检查开关是否闭合
C．移动滑动变阻器滑片 D．检查电压表是否断路
（3）正确操作后，小灯泡发光， 这时电压表的示数为2V，则应向________移动滑动变阻器的滑片，直到______时为止，此时电流表的示数（如图乙所示）为 ______A，则小灯泡的额定功率为______W。
（4）小明还想换一种方法测定该小灯泡的额定功率，于是向老师要了一个R0=10Ω的定值电阻和一个单刀双掷开关，借助原有的实验器材，设计了如图丙所示的电路。请你根据他设计的电路，写出主要的实验步骤，并根据已知量（小灯泡的额定电压用U额表示、定值电阻R0的阻值用R0表示） 和测量写出小灯泡额定功率的表达式。
实验步骤：
①将开关S1闭合，S2断开，读出电压表示数U，即电源电压。
②将开关S1闭合，S2接________，调节滑动变阻器滑片直到电压表示数为________。
③将开关S1闭合， S2接b，读出此时的电压表示数U ' 。小灯泡的额定功率P额=________________。
42．小明设计了如图所示的实验装置来探究水和食用油的吸热本领。
（1）实验过程中，通过控制____________来控制吸热量的多少；通过分析水与食用油升高相同的温度需要的_________不同，来得出水与食用油吸热本领大小的不同。
（2）实验探究记录如下表所示：
分析表中数据可知：__________；分析比较水在第5分钟、第10分钟和食用油在第2分钟、第4分钟的数据可知：________。进而得出：“水的吸热本领比食用油大”。
四、计算题（每题10分，共2题，20分）
43．如图所示，电源电压和灯L的电阻保持不变，定值电阻R1＝20Ω，灯L标有“6V 3W”字样。电流表量程为0～0.6A，电压表量程为0～15V，求：
（1）灯泡L的电阻为多少？
（2）将滑动变阻器的滑片移到b端，闭合开关S1、S2、S3时，电压表的示数为6V，电流表的示数为0.4A，滑动变阻器R2的最大阻值为多少？
（3）在确保电路安全的情况下，电路消耗的最小功率与最大电功率之比为多少？（不考虑电路中无电流通过的情况）。
44．如图所示，电源电压为10V保持不变，小灯泡L标有“6V 6W”字样。求：
（1）小灯泡L正常工作5min消耗的电能；
（2）小灯泡L恰好正常发光时，变阻器消耗的电功率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、C
3、D
4、A
5、B
6、D
7、C
8、C
9、B
10、B
11、B
12、A
13、D
14、A
15、D
16、B
17、C
18、D
19、B
20、B
21、B
22、D
23、C
24、C
25、C
26、B
27、D
28、A
29、A
30、D
二、填空题（每空1分，共10题，20分）
31、火 不发光
32、b 36.3Ω 90%
33、0.3 5 串联一个5Ω的电阻
34、短路 正常
35、4400 60 120
36、热值
37、3 3×10-4
38、短路
39、大于； 折射； 虚
40、静止 流动的空气（气流）
三、实验题（每空1分，共2题，15分）
41、 C 右 电压表的示数为2.5V 0.3 0.75 a U额 U额×
42、加热时间 时间 加热时间相同时，食用油升高的温度比水高 升高相同的温度，水需要加热的时间比食用油长
四、计算题（每题10分，共2题，20分）
43、（1）12Ω；（2）60Ω；（3）5：36。
44、（1）1800J；（2）4W
额定电压
容积
加热功率
保温功率
加热时间t/min
0
1
2
3
4
5
6
7
8
9
10
水的温度/℃
30
31
32
33
34
35
36
37
38
39
40
食用油的温度/℃
30
32.5
35
37.5
40
42.5
45
47.5
50
52.5
55
