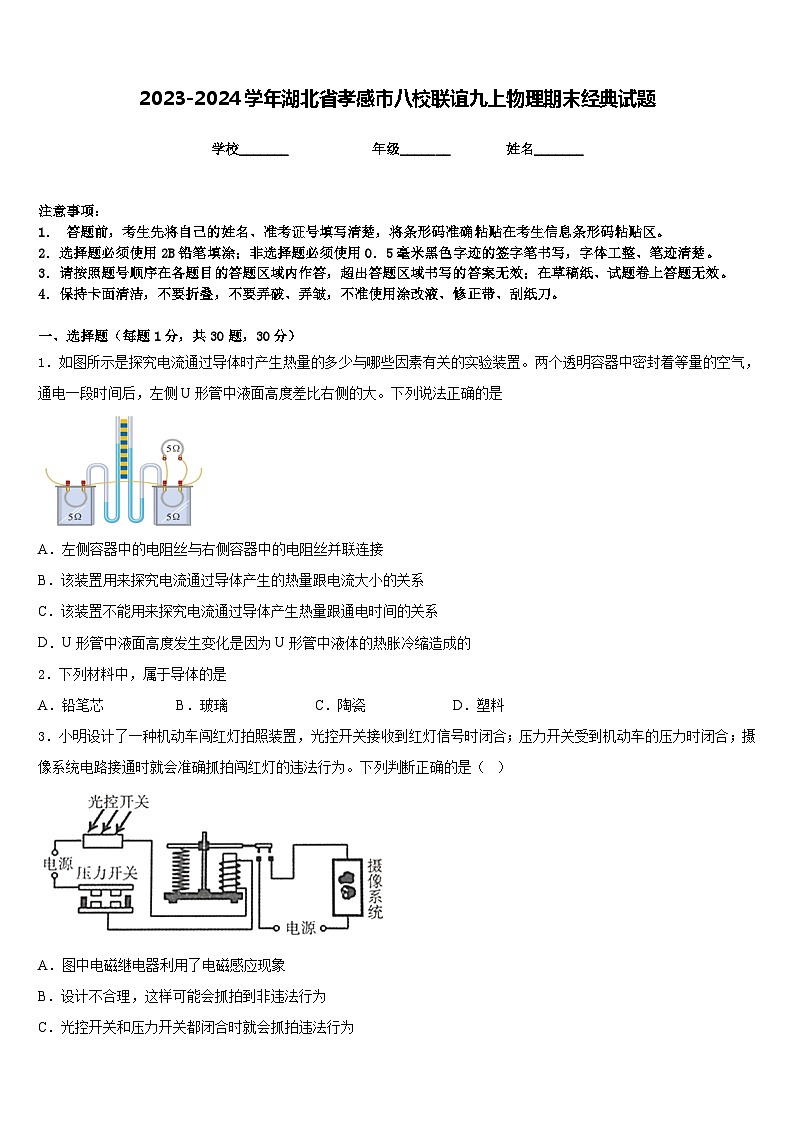

2023-2024学年湖北省孝感市八校联谊九上物理期末经典试题含答案

这是一份2023-2024学年湖北省孝感市八校联谊九上物理期末经典试题含答案，共8页。试卷主要包含了下列说法中正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，通电一段时间后，左侧U形管中液面高度差比右侧的大。下列说法正确的是
A．左侧容器中的电阻丝与右侧容器中的电阻丝并联连接
B．该装置用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置不能用来探究电流通过导体产生热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
2．下列材料中，属于导体的是
A．铅笔芯B．玻璃C．陶瓷D．塑料
3．小明设计了一种机动车闯红灯拍照装置，光控开关接收到红灯信号时闭合；压力开关受到机动车的压力时闭合；摄像系统电路接通时就会准确抓拍闯红灯的违法行为。下列判断正确的是（ ）
A．图中电磁继电器利用了电磁感应现象
B．设计不合理，这样可能会抓拍到非违法行为
C．光控开关和压力开关都闭合时就会抓拍违法行为
D．光控开关和压力开关并联也可以准确抓拍违法行为
4．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（ ）
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．电路的C、D两点间导线断路
D．电路的A、B两点间导线断路
5．如图所示的电路，电源电压保持不变。闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是
A．电流表和电压表的示数都变大
B．电流表示数变大、电压表示数变小
C．电流表和电压表的示数都变小
D．电流表示数变小、电压表示数变大
6．下列说法中正确的是（ ）
A．如图所示，用细线把很干净的玻璃板吊在弹簧测力计的下面，记下测力计的读数。使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板，则弹簧测力计的读数变大，是由于大气压强的作用
B．用鼻子嗅气味能鉴别醋和酱油，表明分子在运动
C．燃料的热值越大，燃烧时放出的热量越多
D．同种物质比热容的数值大小是不变的
7．如图所示，电源电压为6V且保持不变，当开关闭合后，电压表有示数，电流表无示数，该电路只有一处故障，则故障可能是（ ）
A．L1短路
B．L2短路
C．L1断路
D．L2断路
8．小刚家里的电能表上标有1200 r/（kW·h），现测得电能表的表盘转过20转用时40秒，如果当时电路中只有一个用电器工作，这个用电器可能是（ ）
A．电视机B．电冰箱C．空调D．节能灯
9．将规格为“12V 3W”的灯和规格为“12V 6W”的灯串联在电压为12V的电路中，忽略灯丝电阻变化，则下列说法正确的是（ ）
A．与灯丝电阻之比为
B．灯与灯实际功率之比为
C．两灯均不能正常发光，灯更亮些
D．两灯消耗的总功率为2W
10．如图所示是某汽车发动机工作中的某一冲程的示意图。在此过程中，汽缸内气体的（ ）
A．密度减小B．内能转化为机械能
C．内能减少D．分子热运动加快
11．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（ ）
（1）电路中增加大功率的用电器；
（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰；
（4）户外输电线绝缘皮破损．
A．（1）和（2）B．（2）和（3）C．（1）和（3）D．（2）和（4）
12．关于家庭电路和安全用电，下列说法中正确的是
A．使用试电笔时，手指不能触碰试电笔上端的金属帽
B．金属外壳的用电器必须接地
C．低于220V的电压对人体都是安全的
D．若空气开关“跳闸”，一定是电路中出现了短路
二、填空题（每题5分，共4题，20分）
13．如图所示，小明用50N的力F将重为80N的物体在5s内匀速提升1m，在此过程中，小明做的有用功为_________J，滑轮的机械效率为_________，拉力做功的功率为_________W．
14．吸烟者“吞云吐雾”时会波及周围人群，这是由于分子_________运动造成的（在公共场合不能吸烟）；一定量的水和酒精混合后总体积变小，是由于__________。
15．如图甲所示，滑动变阻器最大阻值是40Ω.闭合开关，移动滑动变阻器，其功率P与阻值R 的图像如图乙所示，则电源电压为_____V.当滑片滑至最右端时，通电10s，电流通过R1产生的热量是______J.
16．建筑工程中经常需要用孔机钻孔，钻孔时钻头发热，内能增加，这是通过_____改变内能；世界卫生组织提倡大家饮用烧开后的水，用天然气灶烧水的过程是通过_____方式改变内能（选填“热传递”或“做功”
三、实验题（共12分）
17．（4分）在“探究不同物质吸热性质”的实验时，在两个相同的烧杯里分别加入水和食用油，用相同的电加热器同时给它们加热（如图甲所示）。如图乙所示是水和食用油在加热过程中温度随时间变化关系的图像。（已知c水=4.2（kg））
（1）实验时，在两个相同的烧杯里加入水和食用油的初温和______（选填“质量”或“体积”）是相同的；
（2）选择两个相同的电加热器给水和食用油加热，目的是为了在相同的时间内，两个电加热器对水和食用油放出的热量是______（选填“相同”或“不相同”）的；
（3）在实验过程中，通过控制加热时间相同，比较水和煤油______来比较不同液体的吸热能力；在相同条件下，要使水和食用油升高相同的温度，则______（选填“水”或“食用油”）需要加热的时间更长些；
（4）由图乙可知，其中a是表示______（选填“水”或“食用油”）的温度随时间变化关系的图像；食用油的比热容是______（kg）。
18．（4分）探究影响电磁铁磁性强弱的因素.
19．（4分）阅读下面的短文，回答问题．
热电偶
把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，这就是塞贝克效应，这种电路叫热电偶，实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B 间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：
（1）如图所示．
① 其它条件不变，只将铁丝换成铜丝，电路电流________．
② 其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流______．
③ 其它条件不变，移去酒精灯，将B 放人另一杯冰水混合物中，稳定后，电路电流_______（各空格均选填“变大”、“变小”、“不变”、“变为零”)
（2）这样的热电偶实际上是一个电源，它的电能是由______能转化而来．
（3）热电偶电路可以把温度信号换成_______信号，利用这种性质可以把热电偶做成______（写出一种应用）．
四、作图题（共16分）
20．（8分）用笔画线代替导线，将图中的“光控开关”、“声控开关”、灯泡正确连入电路。要求只有在光线很暗且有声音时，灯才亮。
（____）
21．（8分）请设计一个由干电池供电、开关控制微型电动机工作的简单电路。在如图所示的虚线方框内画出电路图。
五、计算题（共22分）
22．（10分）如图是利用压敏电阻的特性测量压力大小的电路，其中定值电阻R0=150Ω，电流表的量程0~0.06 A，托盘质量忽略不计。已知压敏电阻的阻值与其所受压力的关系如下表所示：
（1）当不称重时，电流表示数是0.02A，求电源电压；
（2）写出压敏电阻的阻值R与压力F关系的表达式；
（3）求该装置所能测量的压力范围。
23．（12分）一台家用电热水器，额定功率是2000W，装有40L温度是25℃的水。若热水器正常工作70min，水温升高了45℃，已知水的比热容是4.2×105J/（kg•℃），密度是1.0×103kg/m3。求：
（1）电流做的功是多少焦耳？
（2）电热水器在这次烧水过程中的效率是多大？
（3）若改用天然气烧水，效率为37.8%，需要燃烧多少天然气？（已知天然气的热值是4×107J/m3）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、C
4、C
5、C
6、B
7、D
8、C
9、D
10、D
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、80 80% 20
14、无规则的热运动 分子间存在间隙
15、12 8
16、做功 热传递
三、实验题（共12分）
17、质量 相同 温度的变化 水 食用油
18、线圈匝数相同时，线圈中的电流越大 d 转换
19、变为零 变小 变为零 内 电 温度计
四、作图题（共16分）
20、
21、答案如图：
五、计算题（共22分）
22、 (1)9V；(2) R=300Ω-（0.6Ω/N）·F；(3)0-500N。
23、（1）8.4×106J；（2）90%；（3）0.5m3。
装置
过程
①比较“b”、“c”两次实验，可知：______，电磁铁磁性越强.
②要研究电磁铁磁性与线圈匝数关系，应选择图______进行实验.
方法
通过电磁铁吸大头针个数判断磁性强弱，运用了______法.
压力F/N
0
50
100
150
200
250
300
……
压敏电阻R/Ω
300
270
240
210
180
150
120
……
