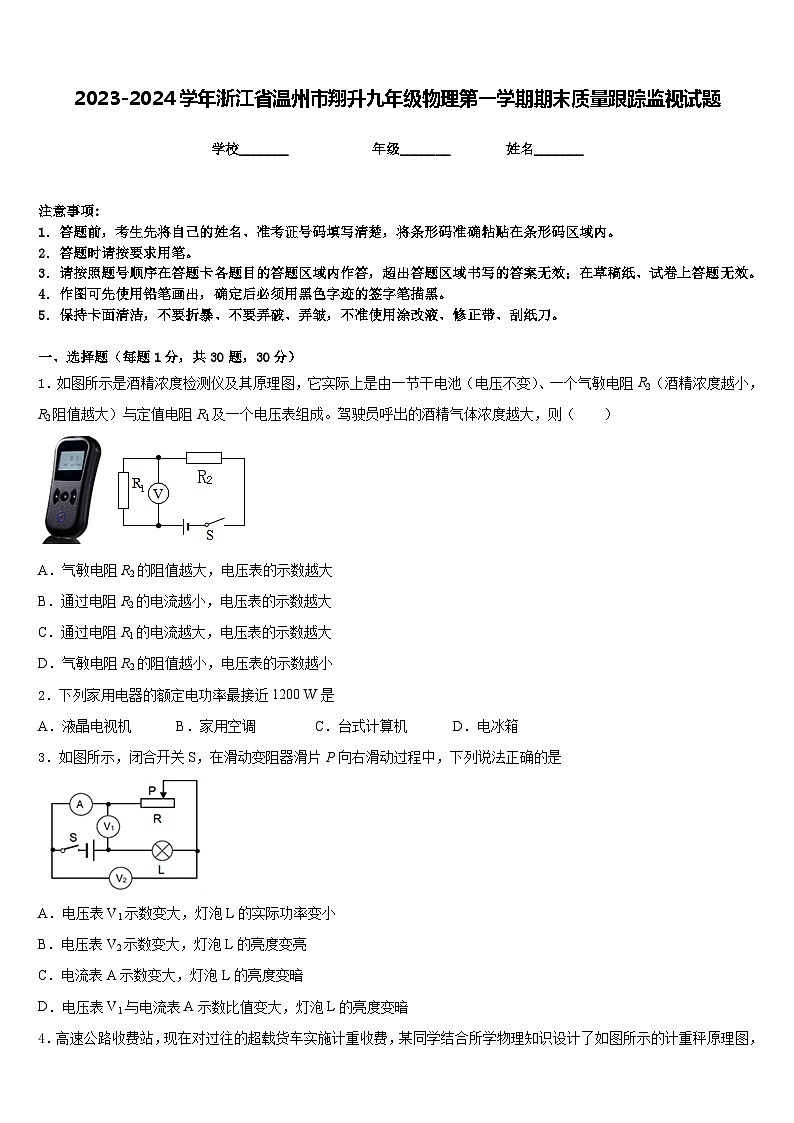

2023-2024学年浙江省温州市翔升九年级物理第一学期期末质量跟踪监视试题含答案

这是一份2023-2024学年浙江省温州市翔升九年级物理第一学期期末质量跟踪监视试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（酒精浓度越小，R2阻值越大）与定值电阻R1及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则（ ）
A．气敏电阻R2的阻值越大，电压表的示数越大
B．通过电阻R2的电流越小，电压表的示数越大
C．通过电阻R1的电流越大，电压表的示数越大
D．气敏电阻R2的阻值越小，电压表的示数越小
2．下列家用电器的额定电功率最接近1200 W是
A．液晶电视机B．家用空调C．台式计算机D．电冰箱
3．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是
A．电压表V1示数变大，灯泡L的实际功率变小
B．电压表V2示数变大，灯泡L的亮度变亮
C．电流表A示数变大，灯泡L的亮度变暗
D．电压表V1与电流表A示数比值变大，灯泡L的亮度变暗
4．高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是
A．称重计其实是一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，称重计的示数越大
D．当车辆越重时，称重计的示数越小
5．已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（ ）
A．I1：I2=3：2 U1：U2=1：1B．I1：I2=3：2 U1：U2=3：2
C．I1：I2=2：3 U1：U2=1：1D．I1：I2=1：1 U1：U2=2：3
6．如图电源电压不变，当滑片P向a端移动时，会出现的现象是
A．电流表示数变小，灯泡变暗
B．电流表示数变大，灯泡变亮
C．电流表示数变大，灯泡变暗
D．电流表示数变小，灯泡变亮
7．关于温度、内能、热量、做功等，下列说法正确的是（ ）
A．物体的温度越高，它含有的热量越多
B．物体内能增加，分子运动不一定加剧
C．内能多的物体在热传递时总是向内能少的物体释放热量
D．气体膨胀做功，气体的内能增加
8．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是
A．B．C．D．
9．如图甲所示的电路中，R0为定值电阻，R1为滑动变阻器（其最大阻值为40Ω）．闭合开关S后，当滑动变阻器的滑片P从a端移至b端的过程中，R1消耗的电功率随R1电阻变化关系如图乙所示，根据图象信息．则下列判断正确的是（ ）
①电路中最小电流0.4A；②R0的阻值是20Ω；③电源电压10V；④R0消耗的最大电功率10W．
A．①②B．③④C．①③D．②④
10．如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时
A．电流表的示数增大B．电压表V1的示数增大
C．电压表V2的示数增大D．电压表V2的示数减小
11．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是
A． B．
C．D．
12．一段导体中电流强度为2安时，产生的热量是Q，若通电时间不变，使通过该导体的电流强度增大到4安，则电流通过导体产生的热量是
A．B．C．2QD．4Q
二、填空题（每题5分，共4题，20分）
13．把标有“0.3A”字样的灯泡和一个定值电阻串联接在同一个电路中，绘制出它们的图像，如图所示。当灯泡正常发光时，电源电压为_____V。
14．冰箱里的食物容易相互“窜味”，从物理角度分析，“窜味”这个现象说明____。行驶中的汽车，排气管冒出浓浓的“黑烟”，此时发动机的效率比正常运行时______（选填“更高”、“相等”或“更低”）。
15．近年来我市建立了明珠湖公园和湍河湿地公园，较好地改善了生态环境。湿地能调节空气的湿度，是因为大量水________（填物态变化名称）可以提高空气中水蒸气的含量；湿地还能调节空气的温度，是因为水的________________。
16．如图所示，有两个瓶子，其中一个瓶子是空气，另一个瓶子装着密度更大的红棕色二氧化氮气体，使这两个瓶子口相对，之间用一块玻璃板隔开，抽掉玻璃板后，我们看到的现象是两个瓶子内的气体会混合在一起，最后颜色变得_____（均匀/不均匀），这个现象叫_____，在实验开始前，______________（A/B）瓶子里装的是二氧化氮气体，这样可以避免受__________________的影响．
三、实验题（共12分）
17．（4分）在探究“电流与电压、电阻的关系”的过程中，同学们提出了如下猜想：
猜想1：电流大小可能跟电压有关；
猜想2：电流大小可能跟电阻有关。
(1)为探究以上猜想，同学们着手连接图甲所示的实物电路。在连接电路时，开关应处于__________（填“断开”或“闭合”）状态；
(2)实验中的滑动变阻器有两个作用，可以保护电路，在探究“电流与电压的关系”时还可以_______；
(3)正确连接好电路后，为探究猜想2，同学们进行了如下操作：
①将5Ω电阻接入电路，调节滑动变阻器，使电压表示数为1.5V，记下电流表示数；
②将5Ω电阻换成10Ω的电阻，闭合开关后，电压表的示数如图乙所示，此时电压表的示数是_____；接下来，应将滑动变阻器的滑片向______（填“左”或“右”）移动，当观察到电压表示数为1.5V时，记下电流表示数；
③将10Ω电阻换成15Ω电阻，重复上面的实验；
(4)同学们将测量数据记录在下表中，分析表中数据：
可得出结论：______________________________。
18．（4分）小明做“伏安法测电阻”的实验时，准备了以下器材：新1号干电池两节、定值电阻R、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、滑动变阻器（20Ω 2A）、开关各一只、导线若干。设计如图所示的电路图进行实验。
(1)按电路图连接电路，闭合开关，发现电流表无示数，电压表指针明显偏转，原因可能是_____。
(2)排除故障后，要使电压表示数逐渐变大，滑动变阻器滑片P应向_____（填“左”或“右”）移动。
(3)进行实验时，小明测出通过定值电阻R的电流和对应的电压值如表所示。老师看后说其中某一次所测数据是错误的，分析出错的是第_____次实验，原因是_____。除去错误数据，所测该定值电阻的阻值是_____（结果精确到0.1）。
(4)小明利用上面器材，增加阻值分别为5Ω、10Ω、15Ω、20Ω的定值电阻四个，来探究电流与电阻的关系。
①小明先将电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2V，记下电流表示数；接着保持滑动变阻器滑片的位置不变，把R换成10Ω电阻时，闭合开关，观察电压表示数为_____V，此时应向_____（填“a”或“b”）端移动滑片P（如上图），才能使电压表示数为2V，同时记下电流表的示数；
②换其它电阻，重复上述实验。
③实验时每个电阻单独接入电路，定值电阻两端被控制电压应不小于_____V均能完成实验。
19．（4分）如图所示，甲、乙、丙三图中装置完全相同。燃料的质量都是10g，烧杯内的液体初温相同。
（1）比较不同燃料的热值，应选择_____两图进行实验；在实验中，三烧杯中a、b液体的质量必须_____（相等/不相等）。
（2）若在研究不同燃料热值实验时，记录数据如下表：
根据表中数据计算：完全燃烧10g燃料1放出的热量为_____J；燃料2的热值是_____J/kg。
（3）通过实验得到的燃料热值与实际相比是偏_____（大/小），你认为出现这样情况的主要原因是：_____。
四、作图题（共16分）
20．（8分）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上.要求：
①电压表测小灯两端的电压；
②闭合电键S，向左端移动滑片P，小灯变亮.
（_______）
21．（8分）请在图中正确连接电路图．
五、计算题（共22分）
22．（10分）明明同学们设计了如图甲所示的恒温箱温控电路（用于获得高于室温、控制在一定范围内的“恒温”），包括工作电路和控制电路两部分。其中，R1为阻值可以调节的变阻箱。R2为热敏电阻（置于恒温箱内），其阻值随温度变化的关系如图乙所示。继电器线圈电阻100Ω。
（1）如图甲所示状态，加热器是否处于加热状态？
（2）加热器正常工作时，通过加热器的电流为20A，求此时加热器的电阻和电功率；
（3）已知当控制电路的电流达到0.01A时，继电器的衔铁被吸合；当控制电路的电流减小到0.008A时，衔铁会被释放。当调节R1=200Ω时，恒温箱内可获得最高温度为160℃的“恒温”。如果需要将恒温箱内的温度控制在最低温度为40℃的“恒温”，则应将R1的阻值调为多大？
23．（12分）小林同学家用沼气作燃料加热3kg水，其过程中水温随时间的变化情况如图所示．请根据图象及有关信息完成下列问题．[c水=4.2×113J/（kg•℃），q沼气=2.4×117J/ m3]
（1）加热2min水吸收的热量；
（2）如果2min内沼气共完全燃烧1．11m3，求沼气放出的热量；
（3）在这种情况下，该沼气炉的热效率为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、D
4、C
5、A
6、B
7、B
8、A
9、B
10、C
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、8
14、分子在不停地做无规则运动 更低
15、汽化 比热容较大
16、均匀 扩散 B 重力
三、实验题（共12分）
17、断开 改变定值电阻两端的电压或改变电阻两端的电压 1.7V 右 保持电压不变时，电流与电阻成反比例关系
18、电阻R断路 左 1 当电压为0.5V时，滑动变阻器应接入阻值大于滑动变阻器最大阻值 5.2 2.4 b 1.5
19、甲、乙 相等 2.4×105 1.2×107 偏小 有热散失，燃料燃烧放出的热量没有全部被水吸收
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）加热状态；（2）11Ω，；（3）80Ω
23、（1）1.26×115J．(2) 2.4×115J（3）52.5%
电阻
5
10
15
电流I/A
0.30
0.15
0.10
次数
1
2
3
4
5
电压/V
0.5
1.2
1.6
2.2
2.6
电流/A
0.10
0.24
0.31
0.42
0.48
燃料
加热前液体温度/℃
燃料燃尽时液体温度/℃
燃料的热值/（J/kg）
1
15
35
2.4×107
2
15
25
？
