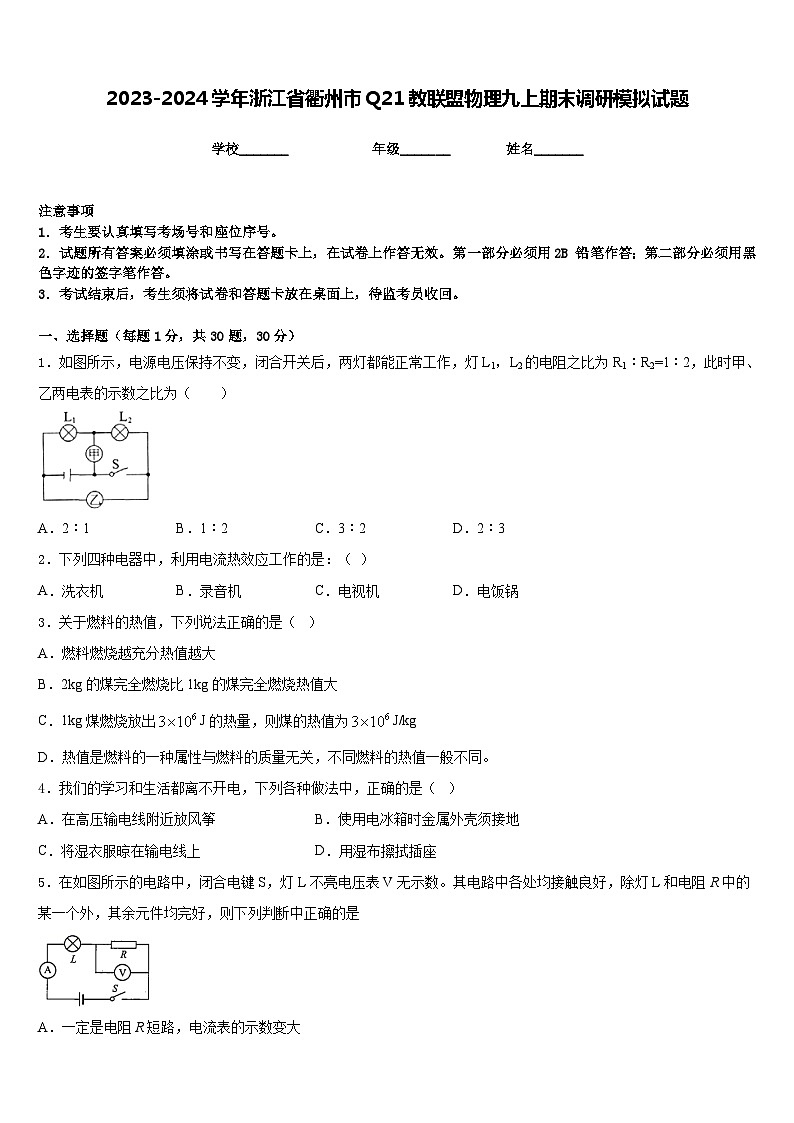

2023-2024学年浙江省衢州市Q21教联盟物理九上期末调研模拟试题含答案

这是一份2023-2024学年浙江省衢州市Q21教联盟物理九上期末调研模拟试题含答案，共10页。试卷主要包含了考生要认真填写考场号和座位序号，以下温度中，最接近25℃的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（ ）
A．2：1B．1：2C．3：2D．2：3
2．下列四种电器中，利用电流热效应工作的是：（ ）
A．洗衣机B．录音机C．电视机D．电饭锅
3．关于燃料的热值，下列说法正确的是（ ）
A．燃料燃烧越充分热值越大
B．2kg的煤完全燃烧比1kg的煤完全燃烧热值大
C．1kg煤燃烧放出J的热量，则煤的热值为J/kg
D．热值是燃料的一种属性与燃料的质量无关，不同燃料的热值一般不同。
4．我们的学习和生活都离不开电，下列各种做法中，正确的是（ ）
A．在高压输电线附近放风筝B．使用电冰箱时金属外壳须接地
C．将湿衣服晾在输电线上D．用湿布擦拭插座

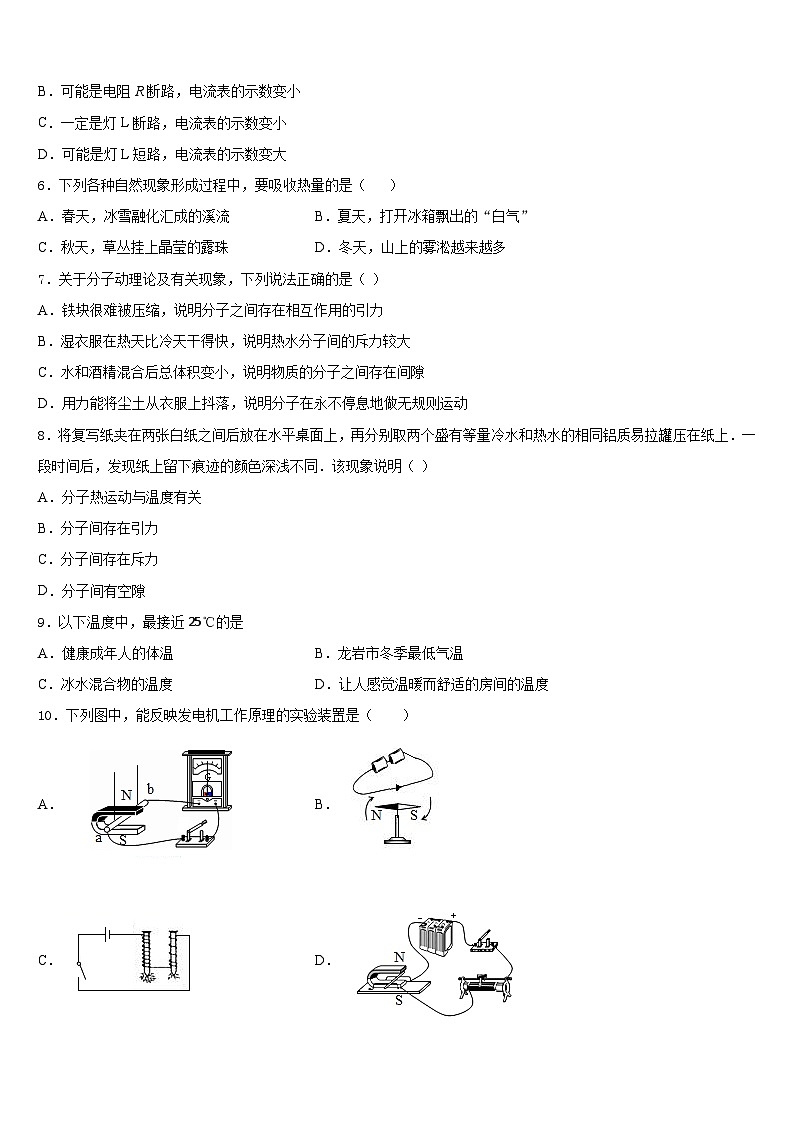

5．在如图所示的电路中，闭合电键S，灯L不亮电压表V无示数。其电路中各处均接触良好，除灯L和电阻R中的某一个外，其余元件均完好，则下列判断中正确的是
A．一定是电阻R短路，电流表的示数变大
B．可能是电阻R断路，电流表的示数变小
C．一定是灯L断路，电流表的示数变小
D．可能是灯L短路，电流表的示数变大
6．下列各种自然现象形成过程中，要吸收热量的是（ ）
A．春天，冰雪融化汇成的溪流B．夏天，打开冰箱飘出的“白气”
C．秋天，草丛挂上晶莹的露珠D．冬天，山上的雾淞越来越多
7．关于分子动理论及有关现象，下列说法正确的是（ ）
A．铁块很难被压缩，说明分子之间存在相互作用的引力
B．湿衣服在热天比冷天干得快，说明热水分子间的斥力较大
C．水和酒精混合后总体积变小，说明物质的分子之间存在间隙
D．用力能将尘土从衣服上抖落，说明分子在永不停息地做无规则运动
8．将复写纸夹在两张白纸之间后放在水平桌面上，再分别取两个盛有等量冷水和热水的相同铝质易拉罐压在纸上．一段时间后，发现纸上留下痕迹的颜色深浅不同．该现象说明（ ）
A．分子热运动与温度有关
B．分子间存在引力
C．分子间存在斥力
D．分子间有空隙
9．以下温度中，最接近25℃的是
A．健康成年人的体温B．龙岩市冬季最低气温
C．冰水混合物的温度D．让人感觉温暖而舒适的房间的温度
10．下列图中，能反映发电机工作原理的实验装置是（ ）
A．B．
C．D．

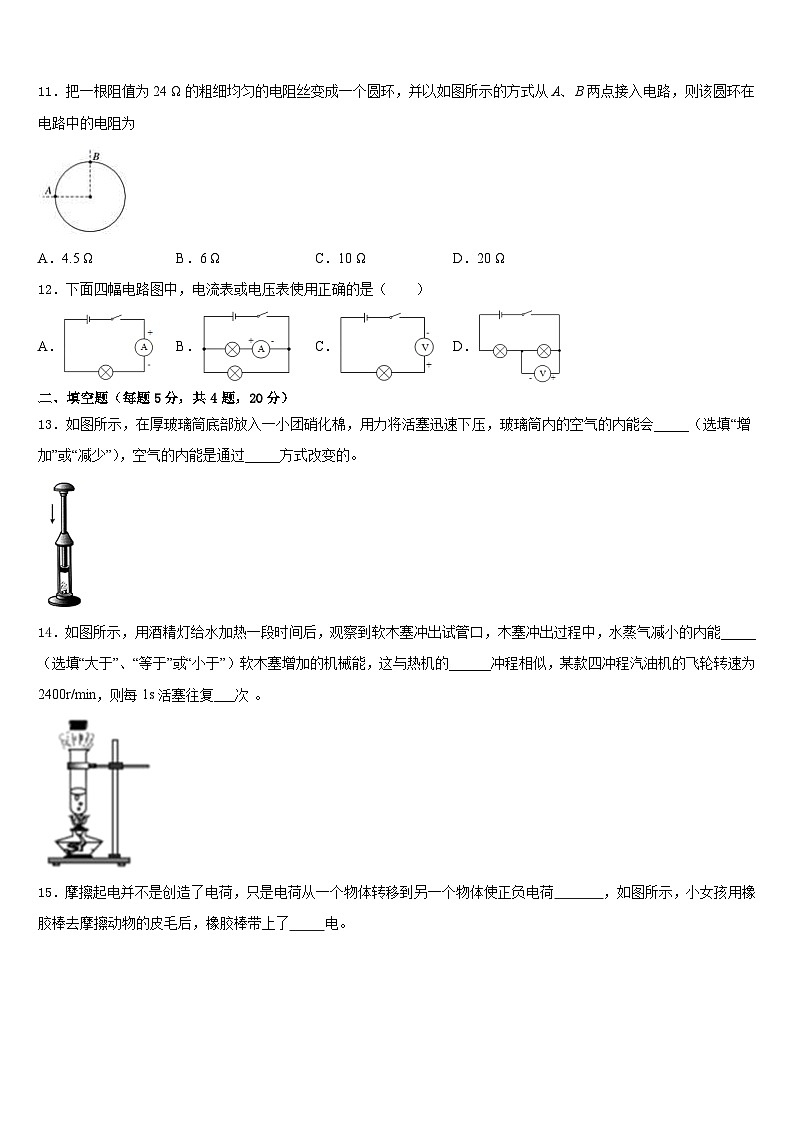

11．把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为
A．4.5 ΩB．6 ΩC．10 ΩD．20 Ω
12．下面四幅电路图中，电流表或电压表使用正确的是（ ）
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．如图所示，在厚玻璃筒底部放入一小团硝化棉，用力将活塞迅速下压，玻璃筒内的空气的内能会_____（选填“增加”或“减少”），空气的内能是通过_____方式改变的。
14．如图所示，用酒精灯给水加热一段时间后，观察到软木塞冲出试管口，木塞冲出过程中，水蒸气减小的内能_____ （选填“大于”、“等于”或“小于”）软木塞增加的机械能，这与热机的______冲程相似，某款四冲程汽油机的飞轮转速为2400r/min，则每1s活塞往复___次 。
15．摩擦起电并不是创造了电荷，只是电荷从一个物体转移到另一个物体使正负电荷 ，如图所示，小女孩用橡胶棒去摩擦动物的皮毛后，橡胶棒带上了 电。
16．焦耳定律：电流通过导体产生的热量跟__________成正比，跟导体的___________成正比，跟通电时间成正比。
三、实验题（共12分）
17．（4分）现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”
（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路________。（要求连线不得交叉）
（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：______________。
（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为_______V 时，读出电流表的示数。
（4）为完成整个实验，应该选取哪种规格的滑动变阻器______________。
A．50Ω 1.0A B．30Ω 1.0A C．20Ω 1.0A。
18．（4分）小明在“探究电压一定时，导体中的电流与电阻的关系”实验中，所用的实验器材有：两节干电池，电流表、电压表、滑动变阻器、开关、电阻箱（0～999Ω）各一个，导线若干。
（1）用笔画线，将图甲所示的电路连接完整。
（________）
（2）记录的实验数据如下表所示。
①分析实验数据得出结论是___________________。
②写出分析实验信息得出的结论的过程______________。
③在方格纸上画出电流与电阻关系图象。
（________）
（3）在原实验数据的基础上，小明保持电压为2.4V不变，再等距多取几组电阻值，多收集几组数据，这样做的目的是_________。
（4）本实验要保持电阻两端电压相同，小明将电压设定为某值，但实验中发现更换电阻后无法使每个电阻两端电压都达到，他更改了电压值为，顺利完成实验，在学习了欧姆定律之后，他才知道本实验中无法使每个电阻两端电压达到可能的原因有（____________）（至少有一个选项）
A．设定的值偏大 B．设定的值偏小
C．滑动变阻器阻值太小了 D．滑动变阻器阻值太大了
19．（4分）如图甲所示是测量额定电压为2.5V的小灯泡（阻值10Ω左右）的额定功率的实验电路。其中电源电压为6V。
(1)在连接电路时应意两点，①开关处于_____________状态； ②滑动变阻器的滑片位于最________端（选填“左”或“右”）；
(2)请用笔画线代替导线将图甲中的电路连接完整，然后在乙图中画出相应的电路图；
（________）
(3)在连接电路时，有“10Ω 1A”和“20Ω 1A”两个滑动变阻器可供选择，则应该选择最大阻值为___Ω的滑动变阻器，才能保证实验顺利进行；
(4)闭合开关，调节滑片P的位置，当电压表的示数为2.5V时，电流表的示数如图丙所示，则该小灯泡的额的电流是_________A，额定功率是___________W。
四、作图题（共16分）
20．（8分）请用笔画线代替导线，将如图中的带保险丝的三孔插座和用开关控制螺口灯泡连接好。
（____）
21．（8分） (1)请根据小磁针静止时的情况，在图中给通电螺线管绕线，并给磁感线画上方向_____；

(2)请用笔面线表示导线，将图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中_____；
(3)将如图所示电水壶的3条接线按照安全用电的原则用平直的线对应连接到插头上_____。
五、计算题（共22分）
22．（10分）在如图所示电路中，小灯泡L上标有“8V3.2W”字样，滑动变阻器的最大阻值为40Ω，Rl的阻值为18Ω．求：
（1）小灯泡L的电阻。
（2）当开关S、Sl、S2均闭合时，电压表的示数为9V，求电源电压及电阻R1上消耗的电功率。
（3）断开Sl、S2，闭合S，若接入电路中的电压表的量程改为0～3V，电流表的量程为0～0.6A，为了保证两表均不超过量程，且小灯泡两端的电压不超过其额定电压，滑动变阻器的阻值变化范围为多少？
23．（12分）一个学校的学生公寓中安装了“即热式”电热水器，解决了学生日常饮水需要。下表为该电热水器的部分技术参数。
已知电热水器的电阻不受温度影响，其热效率为80%，热水器内装满初温为20℃的水，若在一标准大气压下将水加热至烧开（1L=10-3m3），求：
（1）电热水器正常工作时的电流；
（2）电热水器消耗的电能；
（3）当实际电压为200V时电热水器的功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、D
4、B
5、C
6、A
7、C
8、A
9、D
10、A
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、增加 做功
14、大于 做功 40
15、分开 负
16、电流的平方 电阻
三、实验题（共12分）
17、 电压一定时，导体中的电流与电阻成反比 A 2 A
18、 导体两端的电压一定时，通过导体的电流与导体的电阻成反比 见详解 得出普遍性的规律 BC
19、断开 左 20 0.26 0.65
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）20Ω；（2）4.5W；（3）2.5Ω～10Ω。
23、 (1)5.5A；(2)2.1×107J；(3)1000W
次数
1
2
3
4
5
6
电压U/V
2.4
电阻R/Ω
5
10
15
20
25
30
电流I/A
0.48
0.24
0.16
0.12
0.10
型号
额定功率/W
额定电压/V
频率/Hz
容积/L
BTF-065
1210
220
50
50
