2023-2024学年浙江省宁波市镇海区九上物理期末检测模拟试题含答案

这是一份2023-2024学年浙江省宁波市镇海区九上物理期末检测模拟试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，感恩，是中华民族的传统美德等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．两定值电阻甲、乙中的电流与电压关系如图所示。现将甲和乙串联后接在电压为6V的电源两端，下列分析错误的是
A．乙两端的电压是2V
B．甲的电流为0.2A
C．甲中的电流等于乙中的电流
D．甲乙两端的电压之比为1：2
2．运用杠杆的知识判断，图中最适合剪断铁片的剪刀是（ ）
A．B．C．D．
3．下列关于图示实验的分析中正确的是（ ）
A．塞子被水蒸气冲出时，水蒸气的内能增大
B．塞子冲出时的能量转化情况与汽油机做功冲程相同
C．该实验是通过热传递的方式改变玻璃瓶中空气的内能
D．该实验是通过热传递的方式改变塞子的机械能

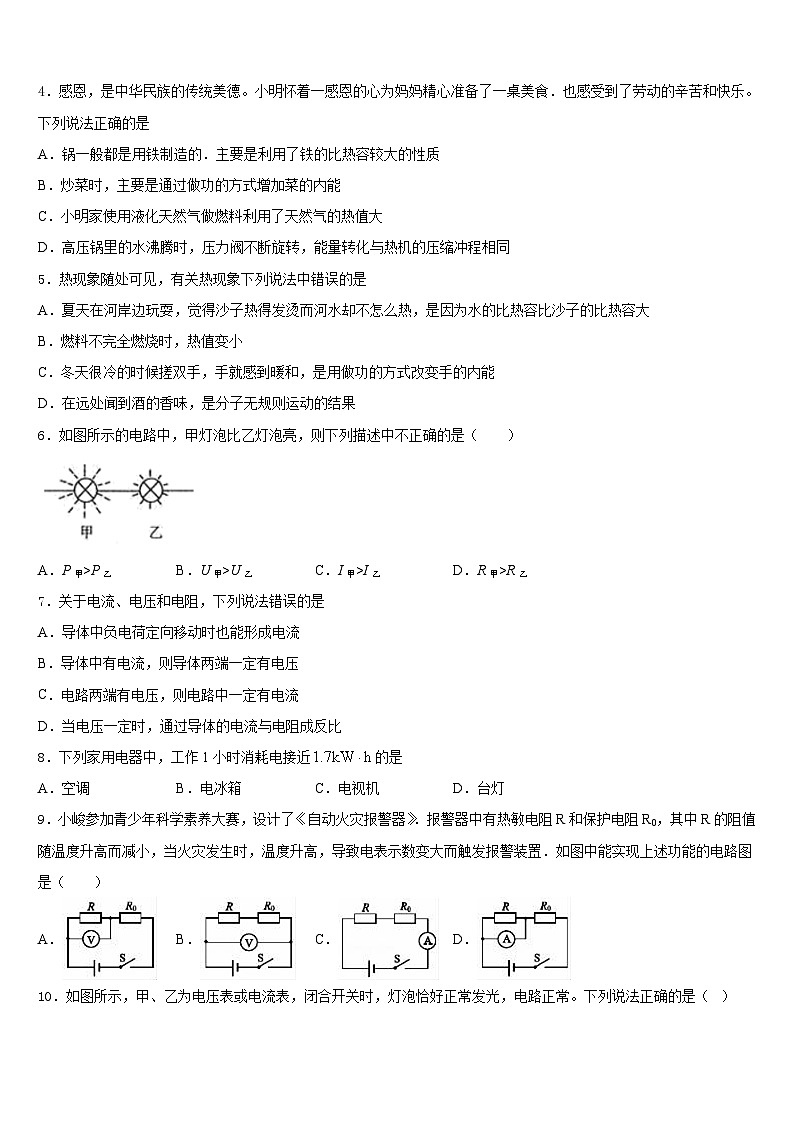

4．感恩，是中华民族的传统美德。小明怀着一感恩的心为妈妈精心准备了一桌美食．也感受到了劳动的辛苦和快乐。下列说法正确的是
A．锅一般都是用铁制造的．主要是利用了铁的比热容较大的性质
B．炒菜时，主要是通过做功的方式增加菜的内能
C．小明家使用液化天然气做燃料利用了天然气的热值大
D．高压锅里的水沸腾时，压力阀不断旋转，能量转化与热机的压缩冲程相同
5．热现象随处可见，有关热现象下列说法中错误的是
A．夏天在河岸边玩耍，觉得沙子热得发烫而河水却不怎么热，是因为水的比热容比沙子的比热容大
B．燃料不完全燃烧时，热值变小
C．冬天很冷的时候搓双手，手就感到暖和，是用做功的方式改变手的内能
D．在远处闻到酒的香味，是分子无规则运动的结果
6．如图所示的电路中，甲灯泡比乙灯泡亮，则下列描述中不正确的是（ ）
A．P甲>P乙B．U甲>U乙C．I甲>I乙D．R甲>R乙
7．关于电流、电压和电阻，下列说法错误的是
A．导体中负电荷定向移动时也能形成电流
B．导体中有电流，则导体两端一定有电压
C．电路两端有电压，则电路中一定有电流
D．当电压一定时，通过导体的电流与电阻成反比
8．下列家用电器中，工作1小时消耗电接近的是
A．空调B．电冰箱C．电视机D．台灯
9．小峻参加青少年科学素养大赛，设计了《自动火灾报警器》．报警器中有热敏电阻R和保护电阻R0，其中R的阻值随温度升高而减小，当火灾发生时，温度升高，导致电表示数变大而触发报警装置．如图中能实现上述功能的电路图是（ ）
A．B．C．D．
10．如图所示，甲、乙为电压表或电流表，闭合开关时，灯泡恰好正常发光，电路正常。下列说法正确的是（ ）
A．甲为电流表，乙为电压表
B．甲乙两表示数的比值等于灯泡额定电流
C．甲乙两表示数的乘积等于灯泡额定功率
D．甲乙两表交换位置后，灯泡比原来更亮
11．用两个相同的“热得快”分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化的图象如图所示。根据图线可知（ ）
A．甲液体的比热容小于乙液体的比热容
B．如果升高相同的温度，两种液体吸收的热量相同
C．加热时间相同，甲液体吸收的热量多
D．加热时间相同，乙液体升高的温度高
12．关于家庭电路，下列说法正确的是
A．用电器的金属外壳一定要接地
B．空气开关自动断开，一定是某处出现了短路
C．电能表测量的是家用电器的总功率
D．使用测电笔时，手不能接触笔尾的金属电极
二、填空题（每题5分，共4题，20分）
13．如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端的电压为_____V，电源电压为_____V，S1、S2均闭合时电压表示数为_____V。
14．图是某电饭锅内部电加热器原理电路，它有烧煮和保温两档，开关S断开时，电饭锅处于_______档，已知R1=484Ω，烧煮时的功率是保温时的11倍，则R2=______Ω，该电饭煲烧煮，保温各1h可使电能表（3000imp/kW·h)的指示灯闪烁____次。
15．如图所示，是汽油机工作循环中的_____冲程，能量的转化是_____转化为机械能：其它_____个冲程都是靠飞轮的惯性来完成的．
16．两个电阻A和B中的电流与两端电压的关系如图，则A的阻值是_____Ω．若将电阻A和B并联后接在电压为6V的电源两端，则总电流是_____A，两个电阻A、B产生的热量之比是_____。
三、实验题（共12分）
17．（4分）在测量额定电压为3.8V的小灯泡电功率实验中，小明同学连接了如图甲所示的电路（电源电压4.5V保持不变，电路元件完好，接线柱接线牢固）．
（1）在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将_______，电压表的示数将_______（两空均选填“变化”或“不变”）．
（2）检查电路发现一处错误，指出连接错误的导线是_______（填“a”、“b”、“c”或“d”）．
（3）排除故障后，继续实验，分别记下了多组对应的电压表和电流表的示数，并绘制了如图乙所示的I﹣U图象．某次实验时电流表示数如图丙所示，电流表的示数为_______A，此时小灯泡的电阻是_______Ω；当小灯泡正常发光时，它的额定功率是_______W．
（4）若实验过程中电压表的大量程损坏，在不添加任何器材的情况下，请你在答题卡中的方框内设计能测量小灯泡额定功率的实验电路图．_____
18．（4分）在探究影响电流热效应因素的活动中，小明用电阻分别为R1和R2（R1>R2）的两段电阻丝，研究电流的大小、电阻和时间对产生热量的影响。
（1）实验中应将这两段电阻丝分别浸没在___________和初温都相同两瓶煤油中；
（2）如图所示，将两段电阻丝串联后接入电路，这是探究__________对产生热量的影响。工作一段时间后_______________（A/B）瓶中温度计示数高；
（3）研究电流大小对产生热量的影响时，小明将R1和R2并联后接入电路，工作相同时间。此过程中产生热量多的电阻是_________（R1/R2）。小明的这一做法可行吗?说明你的理由。答：_________（可行/不可行）。理由：____________________。
19．（4分）由欧姆定律可知：“当通过导体的电流一定时，导体的电阻越大，导体两端的电压越大”.请你设计一个实验来证明结论是正确的，实验器材任选.要求:
（1）画出实验电路图.
（2）写出实验步骤.
（3）设计一个实验数据记录表格.
（________）
四、作图题（共16分）
20．（8分）小慧家卫生间的墙壁上有一个“三孔一开”的插座（如图甲所示），上面的开关S1不仅可以控制三孔插座，还可以控制镜前灯L及其开关S2，如图乙所示，若只闭合S1，只有三孔插座能工作；若同时闭合S1和S2，三孔插座和L都能工作。请在乙图的括号中标出“零线”或“火线”，并将电路补充完整。
（____）
21．（8分）下图是家庭电路的一部分，请在下图中标明零线与火线，并将各元件接入电路。
（______）
五、计算题（共22分）
22．（10分）小星家的太阳能热水器，水箱容积是200L.小星进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，然后给热水器水箱送满水，中午时“温度传感器”显示水箱中的水温为45℃.求（不考虑热量损失）：
（1）水箱中水的质量和水吸收的热量.
（2）如果水吸收的这些热量，由燃烧煤气来提供，而煤气灶的效率为40%，求至少需要燃烧多少煤气？（q煤气=4.2×l07J/kg）
23．（12分）饮水机是一种常见的家用电器，其工作电路可简化为如图所示的电路，其中S是温度控制开关，当水温升高到一定温度时，它会自动断开，使饮水机处于保温状态；是饮水机加热管的电阻，是与加热管串联的电阻，如表是从其说明书中摘录下的一些技术数据不考虑的阻值受温度的影响．求：
水的比热容为，将一满热水箱的水从加热到需要吸收多少热量；
在额定电压下，饮水机处于加热状态时，工作1min消耗的电能；
电阻的阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、B
4、C
5、B
6、C
7、C
8、A
9、C
10、C
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、3.5 6 6
14、保温 48.4 3600
15、做功 内 三
16、5 1.8 2：1
三、实验题（共12分）
17、变化 不变 d 0.18A 10 1.064
18、质量 电阻 A R2 不可行 实验中未能保持电阻不变
19、 (1) (2)详见解析；(3)详见解析
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)200kg 2.1J (2)1.25kg
23、；；．
额定电压
220V
频率
50Hz
加热功率
880W
热水箱容量
2L
保温时整机耗电量
