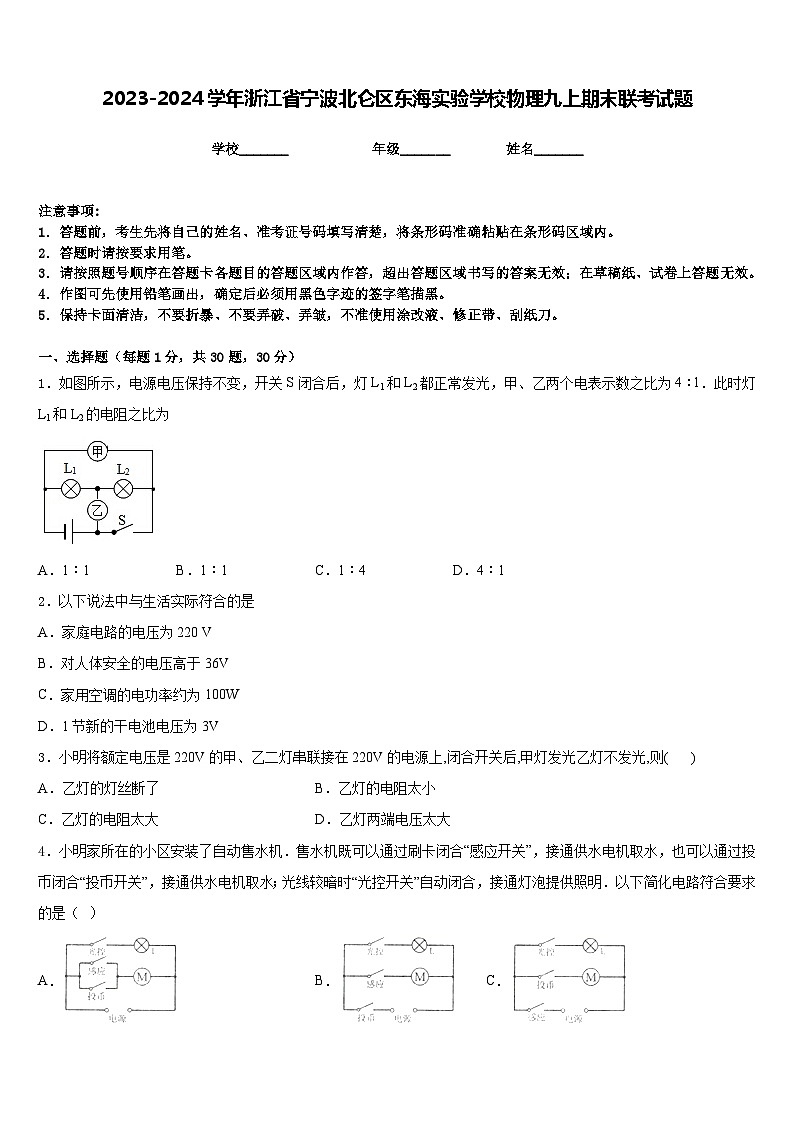

2023-2024学年浙江省宁波北仑区东海实验学校物理九上期末联考试题含答案

这是一份2023-2024学年浙江省宁波北仑区东海实验学校物理九上期末联考试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：1．此时灯L1和L2的电阻之比为
A．1：1B．1：1C．1：4D．4：1
2．以下说法中与生活实际符合的是
A．家庭电路的电压为220 V
B．对人体安全的电压高于36V
C．家用空调的电功率约为100W
D．1节新的干电池电压为3V
3．小明将额定电压是220V的甲、乙二灯串联接在220V的电源上,闭合开关后,甲灯发光乙灯不发光,则( )
A．乙灯的灯丝断了B．乙灯的电阻太小
C．乙灯的电阻太大D．乙灯两端电压太大
4．小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是（ ）
A．B．C．D．

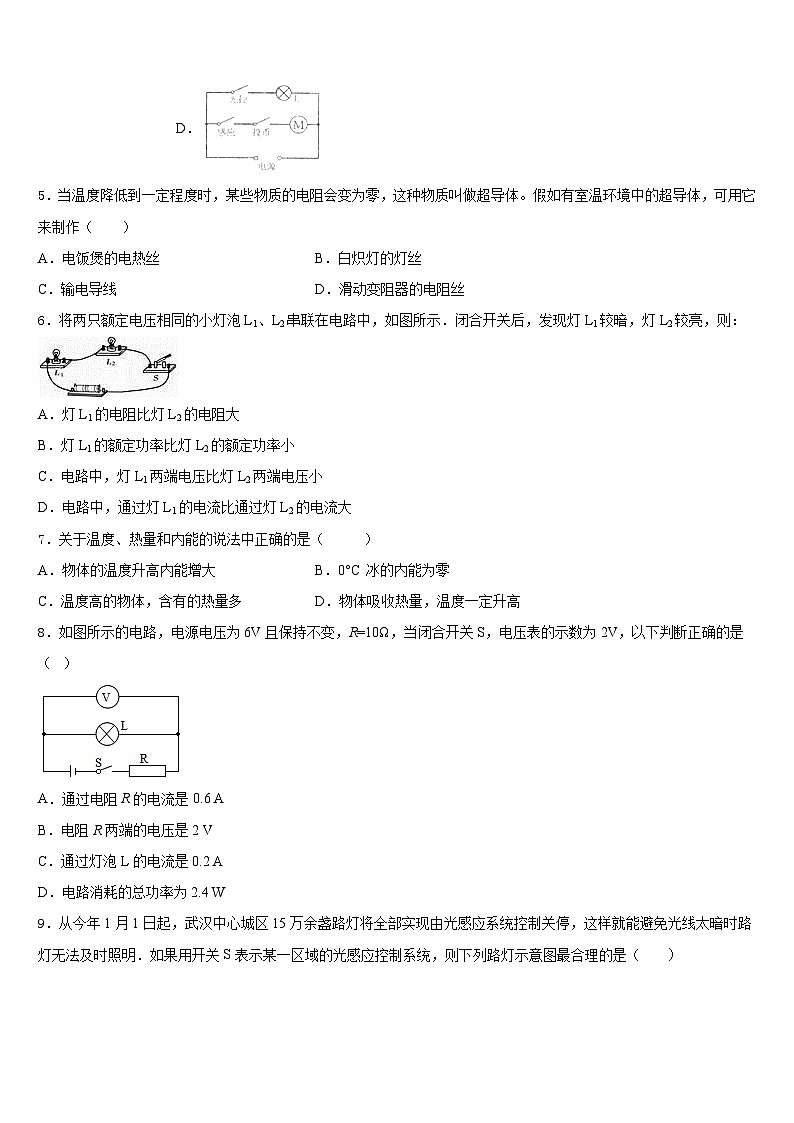

5．当温度降低到一定程度时，某些物质的电阻会变为零，这种物质叫做超导体。假如有室温环境中的超导体，可用它来制作（ ）
A．电饭煲的电热丝B．白炽灯的灯丝
C．输电导线D．滑动变阻器的电阻丝
6．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现灯L1较暗，灯L2较亮，则：
A．灯L1的电阻比灯L2的电阻大
B．灯L1的额定功率比灯L2的额定功率小
C．电路中，灯L1两端电压比灯L2两端电压小
D．电路中，通过灯L1的电流比通过灯L2的电流大
7．关于温度、热量和内能的说法中正确的是（ ）
A．物体的温度升高内能增大B．0°C 冰的内能为零
C．温度高的物体，含有的热量多D．物体吸收热量，温度一定升高
8．如图所示的电路，电源电压为6V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2V，以下判断正确的是（ ）
A．通过电阻R的电流是0.6 A
B．电阻R两端的电压是2 V
C．通过灯泡L的电流是0.2 A
D．电路消耗的总功率为2.4 W

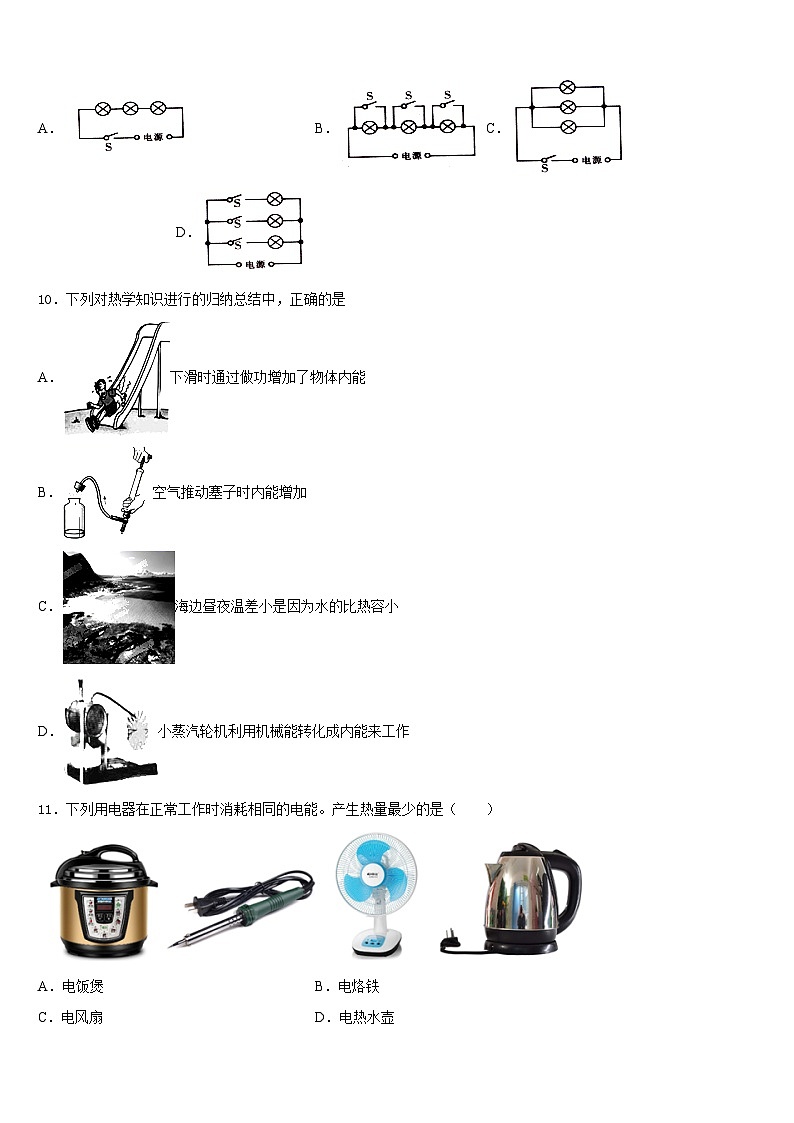

9．从今年1月1日起，武汉中心城区15万余盏路灯将全部实现由光感应系统控制关停，这样就能避免光线太暗时路灯无法及时照明．如果用开关S表示某一区域的光感应控制系统，则下列路灯示意图最合理的是（ ）
A．B．C．D．
10．下列对热学知识进行的归纳总结中，正确的是
A．下滑时通过做功增加了物体内能
B．空气推动塞子时内能增加
C．海边昼夜温差小是因为水的比热容小
D．小蒸汽轮机利用机械能转化成内能来工作
11．下列用电器在正常工作时消耗相同的电能。产生热量最少的是（ ）
A．电饭煲B．电烙铁
C．电风扇D．电热水壶
12．如图所示，是探究串联电路电压特点的实验电路，闭合开关，发现两电压表指针偏转角度相同，用一根检测导线寻找电路故障，将导线分别并联到灯L1和L2两端时，发现两电压表指针位置均没有任何变化，由此可以推断（ ）
A．L1一定短路
B．L2一定断路
C．L1短路、L2断路
D．检测导线一定断路
二、填空题（每题5分，共4题，20分）
13．如图所示的是用电压表测量电路中的电压，已知电源电压为9V，电压表的示数是6 V，则灯L、R两端的电压分别为_______和________。
14．有一种电源被称作“恒定电流源”，它能够对外提供大小不变的电流。现有一个恒定电流源，它对外提供大小为3 A的电流，用它给一个标有“6 V 0.5 A”的灯泡供电，要使灯泡正常工作，需要给灯泡________联一个阻值为________Ω的电阻。
15．食物也是一种“燃料”，营养成分在人体细胞里与氧结合，提供细胞组织所需的能量，这种过程没有火焰，但____能同样可以转化为_____能，因此人的体温保持在37℃左右。一盒标有“能量：328 kJ/100 mL”的牛奶，其中“能量”的含义跟______(填 “内能”“热量”或“热值”)相似。
16．小芳家的电能表上标着“3 000 revs/（kw·h）”，她把家中的其他用电器都与电源断开，仅让某个用电器工作，1 min内电能表的转盘转了15转.该用电器在上述时间内消耗的电能为______kW·h，该用电器的功率是______W.
三、实验题（共12分）
17．（4分）为研究“通电螺线管磁性强弱与有无铁芯的关系”，小科设计了如图电路。
(1)强弱判断：通电螺线管吸引大头针数量越多，表示其磁性越_____。
(2)具体操作：
①将无铁芯的螺线管接入电路，把变阻器滑片P移至最下端，闭合开关S，发现螺线管吸引大头针数量较少。
②断开开关 S，在螺线管中插入铁芯，将变阻器滑片P 稍向上移，闭合开关S，发现螺线管吸引大头针数量较多。
(3)评价交流：
①上述实验，没有进行多次实验，且存在的错误是_____。
②通电螺线管磁性强弱无法用肉眼直接观察，本实验用吸引大头针数量反映磁性强弱。
A． 探究影响电阻大小的因素：通过电流表的示数大小，来反应电路中电阻的大小
B． 探究电流产生的热量：通过两个U 型管中液面高度的变化反映温度变化
C． 条形磁体：用磁感线描述磁场分布
D． 导线在磁场中运动，通过电流计指针的偏转判断是否产生感应电流
图所示实验采用的方法与之不相同的是_____。
18．（4分）小明在探究“杠杆平衡条件” 的实验中：
（1）小明实验前发现杠杆左端低右端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向_______调节。小明调节杠杆在水平位置平衡的主要目的是___________。
（2）小明用弹簧测力计在B点_________拉(如图甲)，才可以在杠杆上直接读出动力臂。
（3）如图乙所示，某同学不改变拉力方向把杠杆由图乙的位置缓慢拉到图丙的位置时，弹簧秤的示数将_________ 。（选填变大/变小/不变，设杠杆质地均匀，支点恰好在杠杆的中心，并且不计支点处摩擦）
（4）小明继续研究杠杆的机械效率，他们用轻绳悬挂杠杆一端的O点作为支点，在B点用轻绳悬挂总重为G的钩码，在A点用轻绳竖直悬挂一个弹簧测力计测拉力F，装置如图丁所示，使杠杆缓慢匀速上升, 用刻度尺分别测出A、B两点上升的高度为h1、h2；则：
①杠杆机械效率的表达式为η=________。（用测量的物理量符号表示）
②若只将测力计的悬挂点由A移至C点，O、B位置不变，仍将钩码提升相同的高度，则杠杆的机械效率将_______（选填变大/变小/不变）。
19．（4分）小明使用图（a）、（b）所示装置“探究影响电流热效应的因素”．

（1）图（a）中，甲乙两个烧瓶中电热丝的电阻大小不等，可以利用图（a）探究电热大小与_______的关系．
（2）图（b）中，调节滑动变阻器，可以探究电热大小与______________的关系．
（3）实验中通过观察______________判断电热丝放出的热量多少．
（4）小明利用图（b），经过多次实验测量，收集数据，绘制了温度计升高的温度t与电流I的关系图像，依据焦耳定律可知，图（c）中能正确反映，t-I关系的是__________。
四、作图题（共16分）
20．（8分）如图所示电路中有两个小灯泡，请在图中圆圈内,分别填入灯泡、电流表或电压表的符号。要求两个灯泡并联，开关断开时两灯均不发光；开关闭合时两灯均能发光，且两电表的示数均不为零。
（_______________）
21．（8分）请根据实物电路在虚线框内画出电路图。
（_____）
五、计算题（共22分）
22．（10分）如图的电路，电源电压保持不变， 在滑动变阻器的滑片P的移动过程中，电压表的变化范围是0～5V，电流的相应变化范围是1.5A～1.0A．求：
（1）电阻R1的阻值_______________；
（2）滑动变阻器R2接入电路部分的最大阻值_____________．
23．（12分）如图甲是一电子拉力计原理图，硬质弹簧右端和金属滑片P固定在一起（P与R间的摩擦不计）。电压表量程为0~3V，a、b是一根长为L=6cm的均匀电阻丝，阻值R=30Ω，电阻丝的电阻与长度成正比。电源电压恒为U=6V，不施加拉力时滑片P位于a端：
(1)R0在电路中的作用是保护电路，要保证电压表能正常工作，计算R0的最小值；
(2)已知该弹簧伸长的长度与所受拉力F间的关系如图乙所示，若R0=45Ω，当电压表的示数为1.6V时，计算作用在拉环上水平向右的拉力和此拉力器拉力的量程。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、B
4、A
5、C
6、C
7、A
8、D
9、C
10、A
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、6V 3V
14、并 2.4
15、化学能 内能 热量
16、0.005 300
三、实验题（共12分）
17、强 没有控制电流大小相同 C
18、右 消除杠杆自重对实验的影响 竖直向下 不变 不变
19、电阻大小 电流大小 温度计升高的示数 A
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、10Ω 5Ω
23、 (1)30Ω；(2)400N，0~600N
