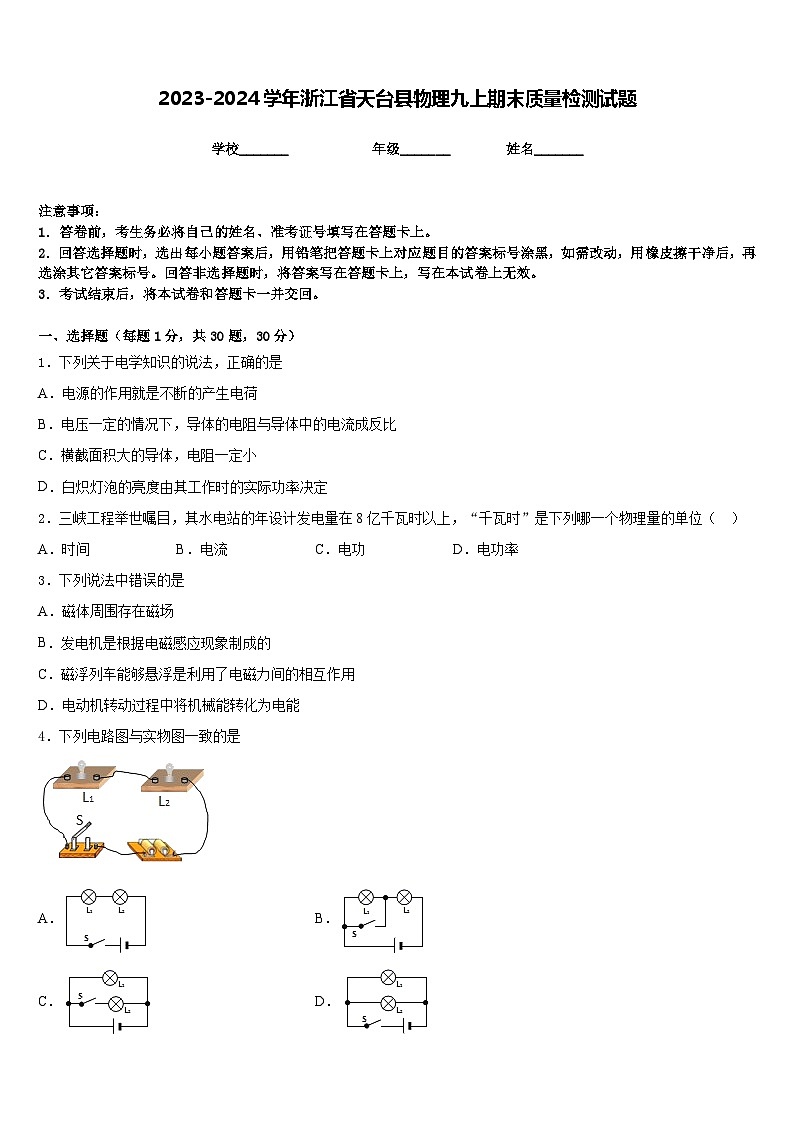

2023-2024学年浙江省天台县物理九上期末质量检测试题含答案

这是一份2023-2024学年浙江省天台县物理九上期末质量检测试题含答案，共8页。试卷主要包含了下列电路图与实物图一致的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列关于电学知识的说法，正确的是
A．电源的作用就是不断的产生电荷
B．电压一定的情况下，导体的电阻与导体中的电流成反比
C．横截面积大的导体，电阻一定小
D．白炽灯泡的亮度由其工作时的实际功率决定
2．三峡工程举世嘱目，其水电站的年设计发电量在8亿千瓦时以上，“千瓦时”是下列哪一个物理量的单位（ ）
A．时间B．电流C．电功D．电功率
3．下列说法中错误的是
A．磁体周围存在磁场
B．发电机是根据电磁感应现象制成的
C．磁浮列车能够悬浮是利用了电磁力间的相互作用
D．电动机转动过程中将机械能转化为电能
4．下列电路图与实物图一致的是
A．B．
C． D．

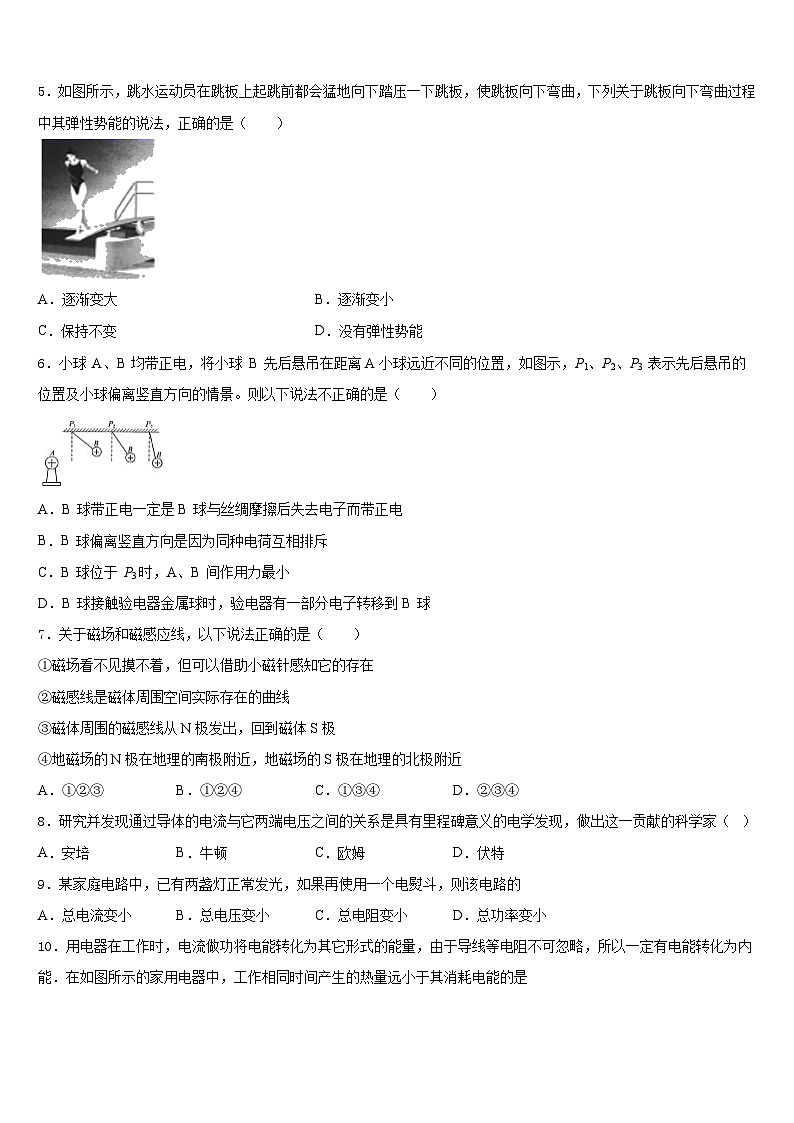

5．如图所示，跳水运动员在跳板上起跳前都会猛地向下踏压一下跳板，使跳板向下弯曲，下列关于跳板向下弯曲过程中其弹性势能的说法，正确的是（ ）
A．逐渐变大B．逐渐变小
C．保持不变D．没有弹性势能
6．小球 A、B 均带正电，将小球 B 先后悬吊在距离A小球远近不同的位置，如图示，P1、P2、P3 表示先后悬吊的位置及小球偏离竖直方向的情景。则以下说法不正确的是（ ）
A．B 球带正电一定是B 球与丝绸摩擦后失去电子而带正电
B．B 球偏离竖直方向是因为同种电荷互相排斥
C．B 球位于 P3时，A、B 间作用力最小
D．B 球接触验电器金属球时，验电器有一部分电子转移到B 球
7．关于磁场和磁感应线，以下说法正确的是（ ）
①磁场看不见摸不着，但可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁体周围的磁感线从N极发出，回到磁体S极
④地磁场的N极在地理的南极附近，地磁场的S极在地理的北极附近
A．①②③B．①②④C．①③④D．②③④
8．研究并发现通过导体的电流与它两端电压之间的关系是具有里程碑意义的电学发现，做出这一贡献的科学家（ ）
A．安培B．牛顿C．欧姆D．伏特
9．某家庭电路中，已有两盏灯正常发光，如果再使用一个电熨斗，则该电路的
A．总电流变小B．总电压变小C．总电阻变小D．总功率变小
10．用电器在工作时，电流做功将电能转化为其它形式的能量，由于导线等电阻不可忽略，所以一定有电能转化为内能．在如图所示的家用电器中，工作相同时间产生的热量远小于其消耗电能的是
A．电风扇
B．电水壶
C．电熨斗
D．电暖气
11．一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（ ）
A．变大、变大B．变大、变小C．变小、变小D．变小、变大
12．如图所示电路，闭合开关后，可能发生的现象是（ ）
A．电流表和电压表都烧坏
B．电流表烧坏，电压表正常
C．电压表烧坏，电流表正常
D．先烧坏电流表，再烧坏电压表
二、填空题（每题5分，共4题，20分）
13．A、B两根完全一样的导线，长度都是1m。把A剪去一半，剩下的一半跟B相比较，是_________的电阻大。
14．如图，电源、导线和开关都接触良好．闭合开关S后两灯均不亮，此时测得a、b间的电压为U，a、c间的电压也为U，b、c间的电压为零．由此可判断该电路的故障可能是_____．
15．如图甲所示，滑动变阻器最大阻值是40Ω.闭合开关，移动滑动变阻器，其功率P与阻值R 的图像如图乙所示，则电源电压为_____V.当滑片滑至最右端时，通电10s，电流通过R1产生的热量是______J.
16．电子式电能表表盘上标有3000imp/ kW·h”字样（“imp/kW·h”是电子式电能表的一个重要参数——“脉冲输出”的单位，其数值表示用电1kW·h表盘上耗电指示灯闪烁的次数），将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次，该用电器在上述时间内消耗的电能为________kW·h，用电器的电功率是________W．
三、实验题（共12分）
17．（4分）卓玛同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：
猜想①：在温度不变时，导体的电阻与导体的材料有关；
猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横被面积有关。
供她选择的导体如表所示：
如图是卓玛连接好的实验装置，请完成下列填空：
（1）电流表的示数越大，说明接入电路中的导体的电阻越________；
（2）要验证猜想②，小芳同学应选择的两段导体是________；
（3）选择A和C两段导体可以验证猜想________；
（4）这种物理研究方法，通常叫做________。
18．（4分）电磁的相互转换是人类进入电力时代的标志。
(1)小明做了如左图所示的实验，给直导线通电，观察到直导线向右运动。①实验现象说明 ________对通电导体有力的作用；若只对调电源正负极接线，通电直导线会向________运动。②为使实验效果更明显，直导线应选用________(选填“铝棒”、“铁棒”或“塑料棒”)。
(2)去掉电源，在导线两端接上灵敏电流表，如右图所示。闭合开关，向右平移直导线ab，电流表指针发生偏转，这是______现象，在生产、生活中的应用是_______(举一实例)。若将导体ab向右移动一段距离后松开手，让导体ab摆动，如果不计空气阻力及导线悬挂点的摩擦，摆动过程中导体ab的机械能总量将________(选填“变大”、“变小”或“不变”)。
19．（4分）在“伏安法测电阻”实验中，电源电压保持不变，某同学连接的大部电路如图甲所示。
（1）请用笔画线代替导线将图甲所示的电路补充完整。
（____）
（2）正确连接电路后，将滑动变阻器滑片移到最大阻值处，闭合开关，再调节滑动变阻器，当电压表的示数为2V时，电流表的示数如图乙所示，则待测电阻的阻值是__________Ω。
（3）若考虑电压表中微小电流通过，则本次实验测得的电阻与真实值比较，将__________。
四、作图题（共16分）
20．（8分）如图所示，根据小磁针的指向在括号内标出电源的正负极．
21．（8分）如图所示，是一个未完成的实物电路，请示根据要求，用笔画线代替导线，完成电路连接．要求：小灯泡L1、L2并联，滑动变阻器只控制L2的亮度，电流表测量干路上的总电流，导线不能交叉．
（_____）
五、计算题（共22分）
22．（10分）在实际生活中电池本身是有电阻的，因此，实际的电池可以等效为一个没有电阻的理想电池和一个定值电阻R内串联而成，如图甲所示。在如图乙所示电路中，合上开关S，滑动变阻器的滑片从A端滑到B端的过程中，电路中一些物理量的变化如图丙、丁所示，图丙表示电压表示数与电流表示数的关系：图丁表示滑动变阻器的功率与电压表示数的关系，求：
（1）当电流表示数为4A时，滑动变阻器接入电路的阻值：
（2）当滑动变阻器阻值最大时，滑动变阻器的功率与电阻R内的功率之比：
（3）电源电压大小。
23．（12分）电吹风是现代家庭的常用电器．如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，某电吹风的主要技术参数如图乙所示：
（1）当只闭合S1时，电吹风正常工作1min消耗的电能是多少J？
（2）当同时闭合S1、S2时，电吹风正常工作，通过R的电流为多大？
（3）当电吹风正常工作并且吹热风时，1min内电流通过R产生的热量是多少J？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、D
4、A
5、A
6、A
7、C
8、C
9、C
10、A
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、B
14、L1断路
15、12 8
16、0.1 300
三、实验题（共12分）
17、小； CD； ①； 控制变量法。
18、磁场 左 铝棒 电磁感应 发电机（或动圈式话筒） 变小
19、 8.3 偏小
四、作图题（共16分）
20、如下图所示
21、．
五、计算题（共22分）
22、 (1)0Ω；(2)7：1；(3)8V。
23、（1）4800 J；（2）3.64 A；（3）48000J
序号
材料
长度（m）
横截面积（mm2）
A
镍铬合金
0.8
0.5
B
锰铜
0.8
1
C
锰铜
0.8
0.5
D
锰铜
1.2
0.5
