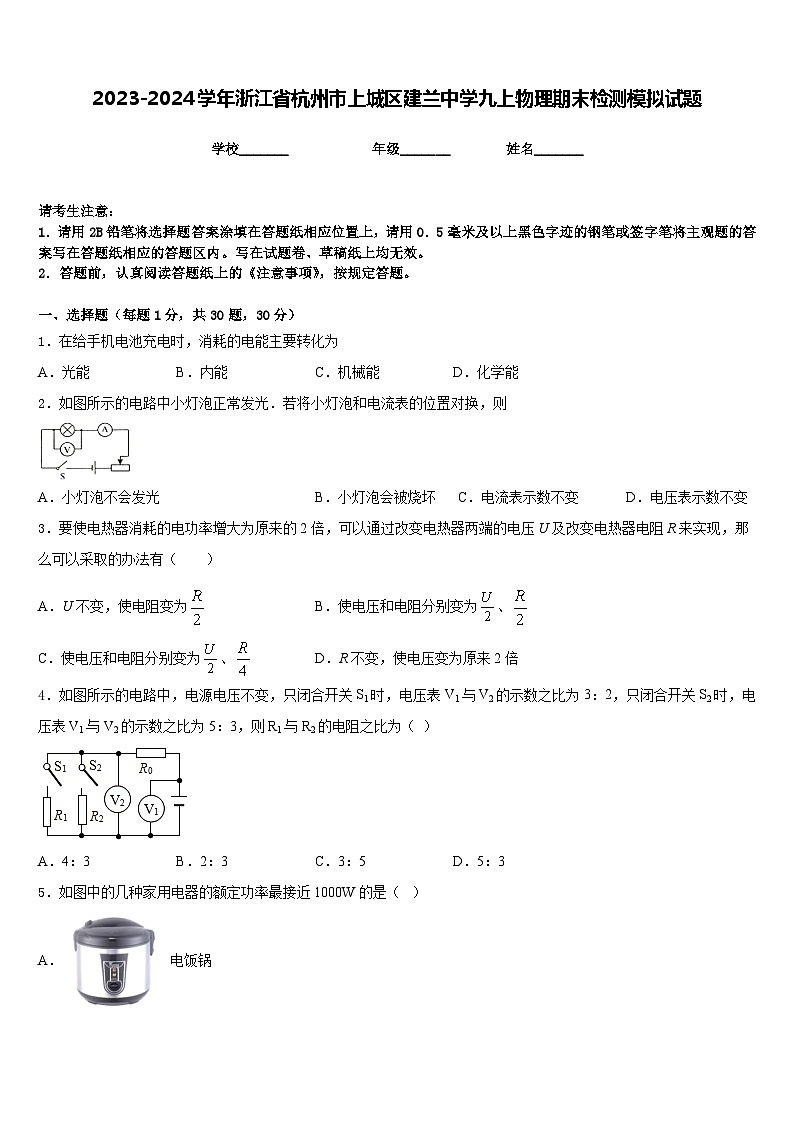

2023-2024学年浙江省杭州市上城区建兰中学九上物理期末检测模拟试题含答案

这是一份2023-2024学年浙江省杭州市上城区建兰中学九上物理期末检测模拟试题含答案，共10页。试卷主要包含了下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．在给手机电池充电时，消耗的电能主要转化为
A．光能B．内能C．机械能D．化学能
2．如图所示的电路中小灯泡正常发光．若将小灯泡和电流表的位置对换，则
A．小灯泡不会发光 B．小灯泡会被烧坏 C．电流表示数不变 D．电压表示数不变
3．要使电热器消耗的电功率增大为原来的2倍，可以通过改变电热器两端的电压U及改变电热器电阻R来实现，那么可以采取的办法有（ ）
A．U不变，使电阻变为B．使电压和电阻分别变为、
C．使电压和电阻分别变为、D．R不变，使电压变为原来2倍
4．如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3：2，只闭合开关S2时，电压表V1与V2的示数之比为5：3，则R1与R2的电阻之比为（ ）
A．4：3B．2：3C．3：5D．5：3
5．如图中的几种家用电器的额定功率最接近1000W的是（ ）
A．电饭锅
B．电视机
C．台灯
D．电风扇
6．在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接方式（ ）
A．一定是串联B．一定是并联
C．可能是串联，也可能是并联D．无法判断
7．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如右图）．对该现象解释正确的是
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥
8．下列说法正确的是（ ）
A．扩散现象中，分子可以从低温物体运动到高温物体
B．两物体温度相同，内能一定相同
C．两物体相比，分子动能越大的物体，其内能越大
D．甲物体传递了热量给乙物体，说明甲物体内能大

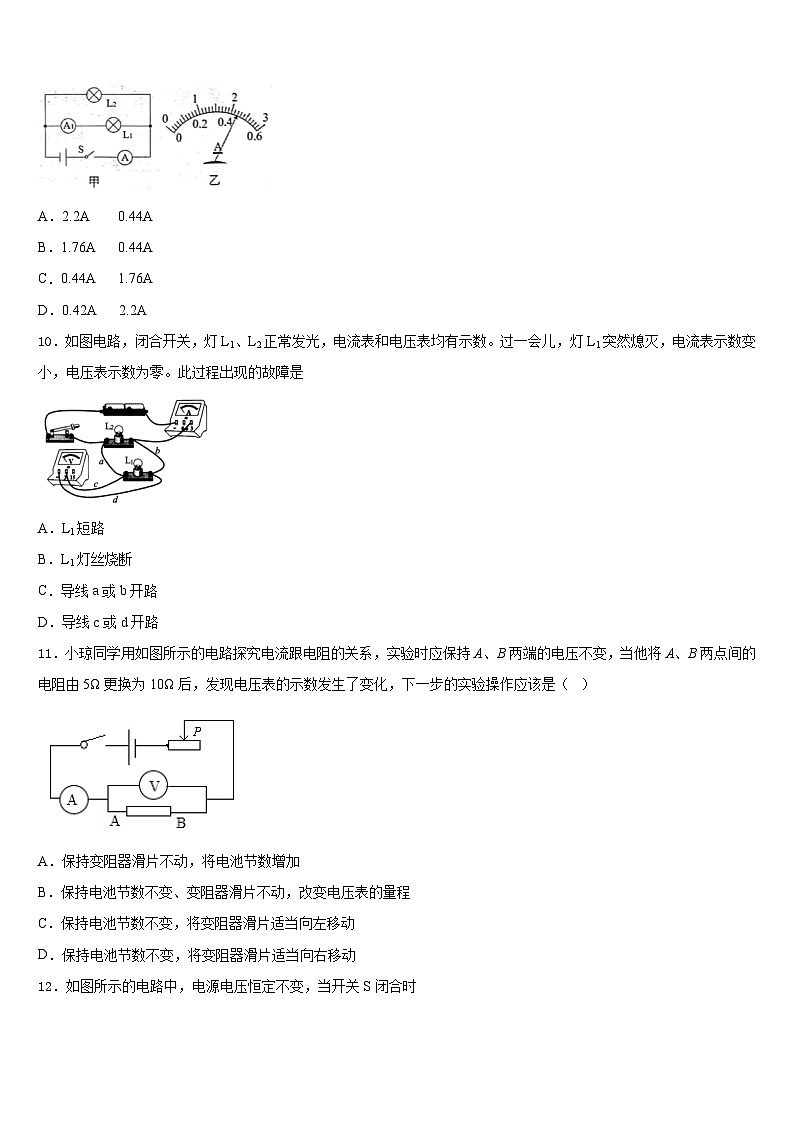

9．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是
A．2.2A 0.44A
B．1.76A 0.44A
C．0.44A 1.76A
D．0.42A 2.2A
10．如图电路，闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，灯L1突然熄灭，电流表示数变小，电压表示数为零。此过程出现的故障是
A．L1短路
B．L1灯丝烧断
C．导线a或b开路
D．导线c或d开路
11．小琼同学用如图所示的电路探究电流跟电阻的关系，实验时应保持A、B两端的电压不变，当他将A、B两点间的电阻由5Ω更换为10Ω后，发现电压表的示数发生了变化，下一步的实验操作应该是（ ）
A．保持变阻器滑片不动，将电池节数增加
B．保持电池节数不变、变阻器滑片不动，改变电压表的量程
C．保持电池节数不变，将变阻器滑片适当向左移动
D．保持电池节数不变，将变阻器滑片适当向右移动
12．如图所示的电路中，电源电压恒定不变，当开关S闭合时
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
二、填空题（每题5分，共4题，20分）
13．如图a所示，通电线圈在磁场中会受力转动，根据这一现象可以制成_____________机，如图b所示，若导体AB切割磁感线的方向不变，但将磁铁的N、S极对调，则电流表指针的摆动方向___________（填“改变”或“不变”），如图c所示的话筒工作原理与_______（填“电动机”或“发电机”）的原理相同。
14．家庭电路中的同一个插排上连接了多个大功率用电器。用电器所接电压是______V；在日常生活中，不宜同时使用这些用电器，防止电流过大，因电流的_______效应而引发火灾。
15．盛夏时节，百花绽放，四溢的花香引来了长喙天蛾悬浮在空中吸食花蜜，如图所示。从物理学的角度分析，花香四溢是_____现象。寒冬料峭，初雪交融，雪中花朵的花香浓度会变_____，这说明分子运动的剧烈程度和_____有关。
16．如图甲所示的电路中，电灯L1的电阻为10 Ω，开关闭合后， 、 的示数分别如图乙所示，则 的示数为________V，L2两端的电压为________V，通过L1的电流为________A．
三、实验题（共12分）
17．（4分）如图甲所示为测量小灯泡电功率的电路图，所选小灯泡的额定电压为3.8V，某同学正确连接电路，闭合开关后把滑动变阻器的滑片从某一位置移动到另一位置的过程中，测量数据如表所示。
（1）当电压表示数为3.0V时，电流表的示数如图乙所示，此时通过小灯泡的电流为____A，此时小灯泡的实际电功率为_______W。为了测量小灯泡的额定功率，则应将滑动变阻器的滑片向____（填“左”或“右”）端移动。
（2）物理实验中的图像法是一种处理、分析数据的有效方法。在依据实验数据绘制图线时不要把数据点逐点连接成折线，而应依据数据点的整体分布趋势，描绘出一条直线或平滑曲线，让尽可能多的点在图线上，或让数据点比较均匀地分布在图线两旁，这样绘制出的图线比图上的任何一个数据点更适合作为进行分析预测的依据。请你在图所示的坐标系中画出电压为3V时的数据点，并描绘出小灯泡的I -U关系图像。
（________________）
（3）根据图绘制的图像可知，该小灯泡的电阻随电压的增大而______。
18．（4分）现有一个标有“3.8V”字样的小灯泡，小倩同学想知道小灯泡的额定功率，于是连接了如图甲所示的实验电路（不完整），电源电压恒为6V。
（1）请用笔画线代替导线，完成图甲中实物电路的连接。（连线时导线不能交叉）
（________）
（2）如图甲中，闭合开关前滑动变阻器的滑片应位于_______（选填“A”或“B”）端。
（3）电路连接完整后，闭合开关，发现小灯泡不发光，但电流表有示数，接下来的操作应该是__________。（填字母）
A．更换小灯泡
B．检查电路是否有故障
C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）实验时，移动滑片P到某处，电压表示数为2.5V．要测量小灯泡的额定功率，应将滑片P向_______（选填“A”或“B”）端移动。当电压表示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率是__________W。
（5）小明对本实验进行了拓展思考，以下探究活动用该实验装置中的器材不能完成的是____
A．测量小灯泡的电阻 B．探究串联电路电流的特点
C．探究串联电路电压的特点 D．探究电流与电压的关系
（6）测量结束后，小明应先____，然后拆除__上的导线，再拆除其它导线。
19．（4分）在“探究不同物质吸热升温的现象”实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热记录相关数据，并绘制出如图所示的图象（不计热量损失）。
（1）实验时，选用初温和质量均相等的甲、乙两种液体。
（2）加热10min，甲吸收的热量_____（选填“大于”“小于”或“等于”）乙吸收的热量。
（3）甲、乙两种液体中，_____液体的比热容较大。
四、作图题（共16分）
20．（8分）在图中的〇里填上适当的电表符号，使之成为正确的电路图．
（______）
21．（8分）请在如图所示的虚线方框内，画上适当的电器元件，使之与框外的通电螺线管和开关组成一个闭合电路。此电路在开关S闭合后能够满足：
①改变电流的强弱；
②使小磁针静止时的方向如图中所示。
五、计算题（共22分）
22．（10分）在冬季，有的家庭会选用一些小型电暖器过冬，如图甲乙所示是某电暖器与其电路原理图，它的铭牌见F表（“中温档”功率空出）。图中R1>R2， S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。通过S1、S2的组合使用，可以使电暖器工作在“高温、中温、低温”三档。求：
(1)R1的阻值：
(2)“中温”档 正常工作时电路中的电流：
(3)用该电暖器的“高温"档正常工作30 min，消耗的电能。
23．（12分）在实践活动中，小刚所在的兴趣小组对电热水壶进行了研究与计算， 请你综合应用所学知识解答下列问题：
(1)如图所示，电热水壶使用的都是三脚插头，中间较____（选填“短”或“长”）的脚连接的是电热水壶的金属外壳，插入三孔插座后可将其与______相连，防止漏电时对人造成伤害；壶底的加热盘烧水时是通过________________的方式改变了水的内能。
(2)电热水壶的铭牌如表所示，正常工作时通过电热水壶的电流是多少_____A？
(3)小刚在壶中加入额定容量2kg且初温为20℃的水，在额定电压下将其加热到沸腾。已知烧水时气压为1个标准大气压， c水=4.2×103J/（kg·°C），则水吸收的热量是多少____J？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、A
4、A
5、A
6、B
7、C
8、A
9、C
10、C
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、 电动 改变 发电机
14、220 热
15、扩散 淡 温度
16、5.5 2.5 0.3
三、实验题（共12分）
17、0.24 0.72 左 增大
18、 B C A 1.14 D 断开开关 电源
19、等于 乙
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 110Ω；(2) 5.5A；(3) 2.97×106J
23、长 地线 热传递 5 6.72×105
U/V
0.5
1.0
1.5
2.0
2.5
3.0
3.8
I/A
0.12
0.16
0.18
0.21
0.22
0.25
P/W
0.06
0.16
0.27
0.42
0.55
0.95
灯泡亮度
逐渐变亮

额定容量
2kg
额定电压
220V
额定功率
1100W
频率
50Hz
