2023-2024学年浙江省杭州地区物理九年级第一学期期末联考模拟试题含答案
展开
这是一份2023-2024学年浙江省杭州地区物理九年级第一学期期末联考模拟试题含答案，共10页。试卷主要包含了如图电路中G是一个灵敏电流计，机械效率总是小于1的原因是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）

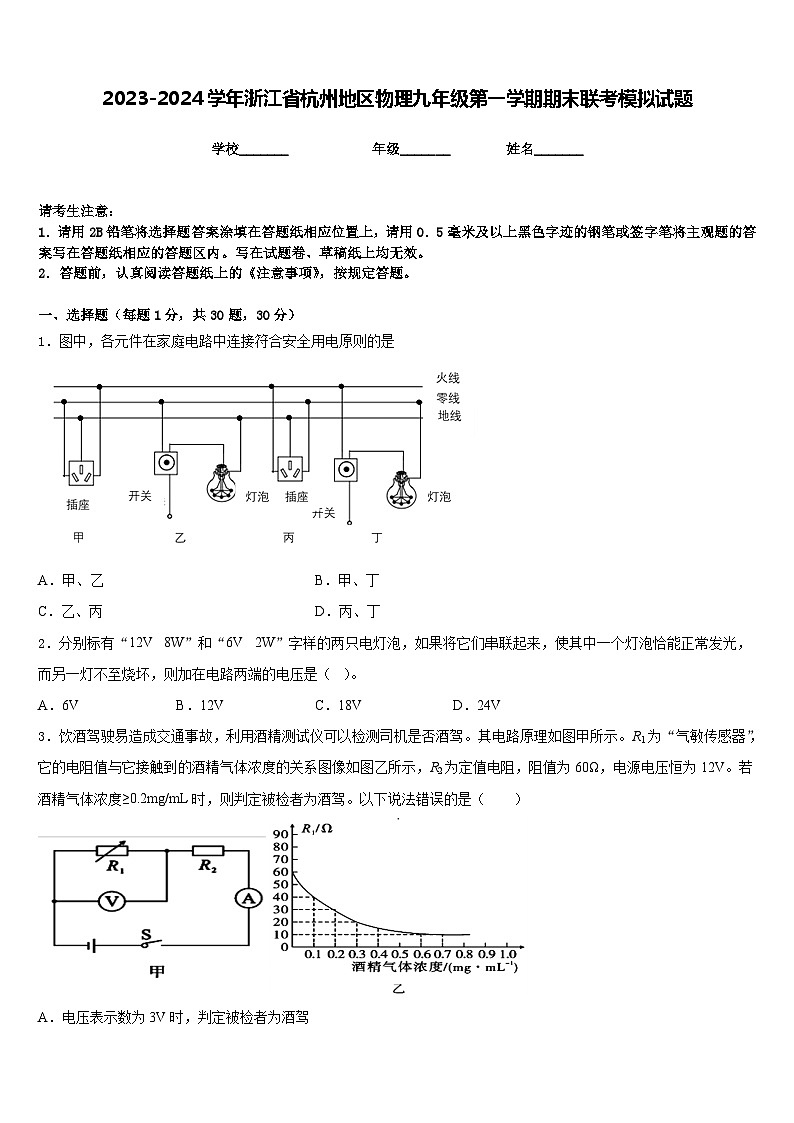

1．图中，各元件在家庭电路中连接符合安全用电原则的是
A．甲、乙B．甲、丁
C．乙、丙D．丙、丁
2．分别标有“12V 8W”和“6V 2W”字样的两只电灯泡，如果将它们串联起来，使其中一个灯泡恰能正常发光，而另一灯不至烧坏，则加在电路两端的电压是（ ）。
A．6VB．12VC．18VD．24V
3．饮酒驾驶易造成交通事故，利用酒精测试仪可以检测司机是否酒驾。其电路原理如图甲所示。R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系图像如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V。若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾。以下说法错误的是（ ）
A．电压表示数为3V时，判定被检者为酒驾
B．酒精浓度降低时，电压表与电流表示数的比值增大
C．被检者的酒精气体浓度越高，电压表示数越大
D．被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V

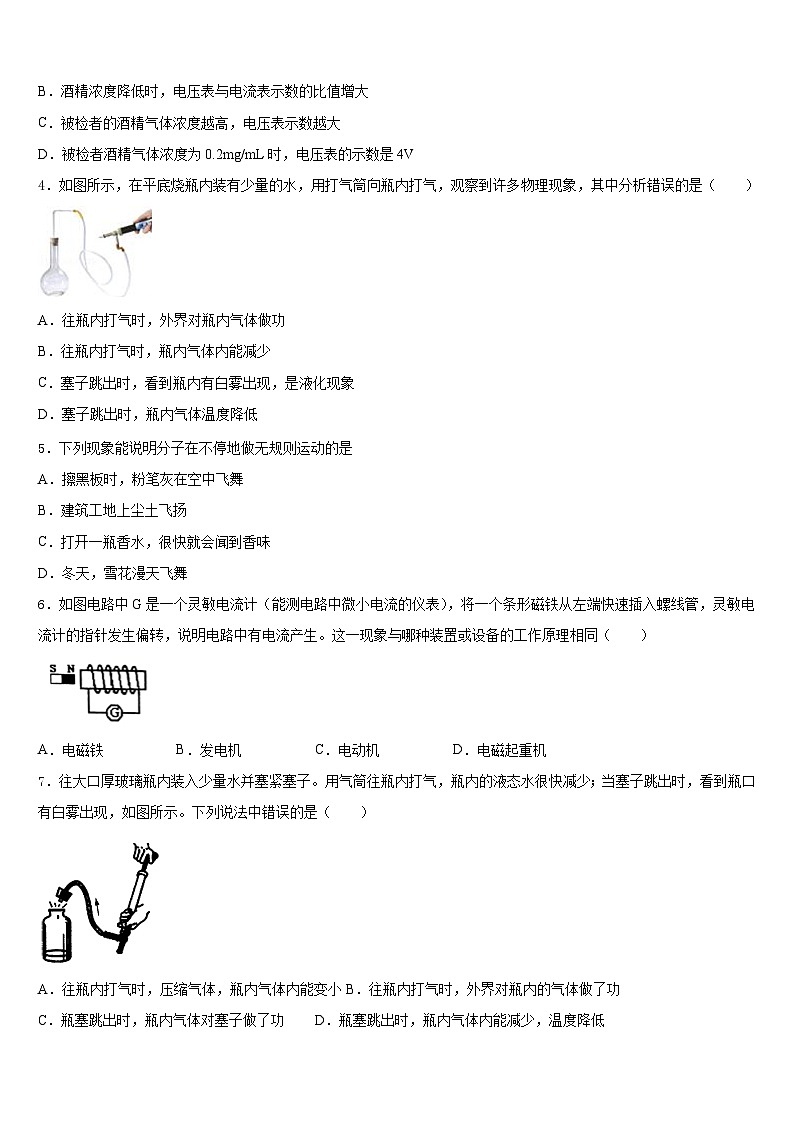

4．如图所示，在平底烧瓶内装有少量的水，用打气筒向瓶内打气，观察到许多物理现象，其中分析错误的是（ ）
A．往瓶内打气时，外界对瓶内气体做功
B．往瓶内打气时，瓶内气体内能减少
C．塞子跳出时，看到瓶内有白雾出现，是液化现象
D．塞子跳出时，瓶内气体温度降低
5．下列现象能说明分子在不停地做无规则运动的是
A．擦黑板时，粉笔灰在空中飞舞
B．建筑工地上尘土飞扬
C．打开一瓶香水，很快就会闻到香味
D．冬天，雪花漫天飞舞
6．如图电路中G是一个灵敏电流计（能测电路中微小电流的仪表），将一个条形磁铁从左端快速插入螺线管，灵敏电流计的指针发生偏转，说明电路中有电流产生。这一现象与哪种装置或设备的工作原理相同（ ）
A．电磁铁B．发电机C．电动机D．电磁起重机
7．往大口厚玻璃瓶内装入少量水并塞紧塞子。用气筒往瓶内打气，瓶内的液态水很快减少；当塞子跳出时，看到瓶口有白雾出现，如图所示。下列说法中错误的是（ ）
A．往瓶内打气时，压缩气体，瓶内气体内能变小B．往瓶内打气时，外界对瓶内的气体做了功
C．瓶塞跳出时，瓶内气体对塞子做了功D．瓶塞跳出时，瓶内气体内能减少，温度降低

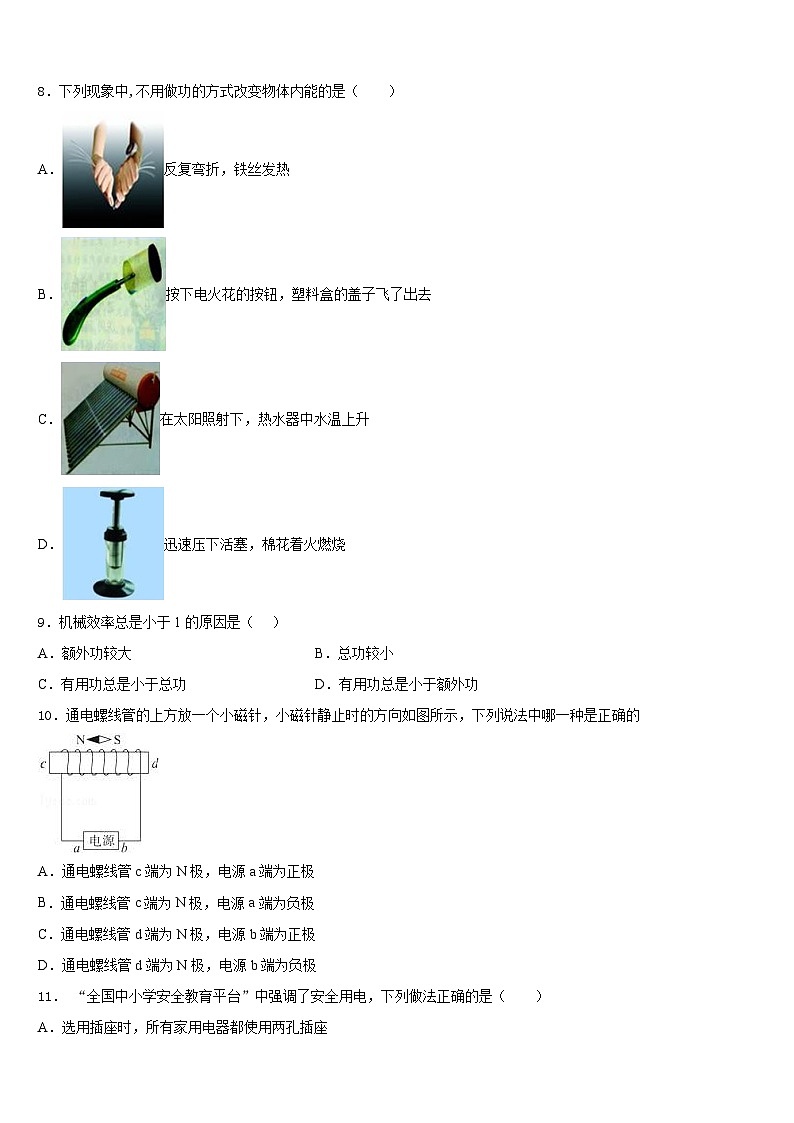

8．下列现象中,不用做功的方式改变物体内能的是（ ）
A．反复弯折，铁丝发热
B．按下电火花的按钮，塑料盒的盖子飞了出去
C．在太阳照射下，热水器中水温上升
D．迅速压下活塞，棉花着火燃烧
9．机械效率总是小于1的原因是（ ）
A．额外功较大B．总功较小
C．有用功总是小于总功D．有用功总是小于额外功
10．通电螺线管的上方放一个小磁针，小磁针静止时的方向如图所示，下列说法中哪一种是正确的
A．通电螺线管c端为N极，电源a端为正极
B．通电螺线管c端为N极，电源a端为负极
C．通电螺线管d端为N极，电源b端为正极
D．通电螺线管d端为N极，电源b端为负极
11． “全国中小学安全教育平台”中强调了安全用电，下列做法正确的是（ ）
A．选用插座时，所有家用电器都使用两孔插座
B．家用电器检修时，不用断开电源开关
C．有人触电时，不能直接徒手去救，应先切断电源
D．用验电笔验电时，手指不接触笔尾金属体
12．小明放学回家，看到妈妈正在做饭，小明的以下分析正确的是（ ）
A．回到家中就能闻到饭菜香味是分子无规则运动的结果
B．用高压锅煮饭，熟得比较快，是因为气压越大，水的沸点越低
C．用燃气灶炒菜，燃料燃烧时将内能转化为化学能
D．盛热汤的碗很烫，是因为热汤把温度传给了碗
二、填空题（每题5分，共4题，20分）
13．甲灯标有“P220V—25W”的字样，乙灯标有“P220V—40W”的字样，甲灯的电阻比乙灯的电阻______，（选填“大”或“小”）若把它们串联在220V的电路上，______灯较亮（选填“甲”或“乙”）。
14．如图甲和乙所示分别是我国研发出首款新型空气动力汽车和小型低碳化未来汽车，甲是利用压缩空气膨胀推动活塞做功提供动力，这种车在开车时将空气的_____能转化为机械能，乙车顶部的巨型叶子实际上是一个高效光电转换器，它可将_____能转化为电能，以上能量的转化过程中，能的总量_____（填“变大”“变小”或“不变”）。
15．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
16．如图甲,定值电阻R2的阻值为40Ω.闭合开关,电流表A1、A2的指针偏转均如图乙所示.则电流表A1的读数为____A,电流表A2的读数为____A,电源电压为____V,R1的阻值为____Ω
三、实验题（共12分）
17．（4分）小勇利用如图所示的实验装置“探究导体在磁场中运动时产生感应电流的条件”，他将实验中观察到的现象记录在下表中。
（1）分析得出：_____电路中的部分导体在磁场里做切割磁感线运动时，导体中就会产生感应电流。
（2）比较实验2和3（或6和7）可知：在磁场方向相同时，感应电流的方向与_________有关。
（3）若保持导体ab不动，要产生感应电流，正确的操作是____________。
（4）下列电器中，应用电磁感应原理制成的是________。
A．电铃 B．电风扇 C．动圈式话筒 D．动圈式扬声器
（5）针对这个实验，小勇进行了进一步的探究，他提出了“感应电流的大小可能与导体切割磁感线的运动速度有关”的猜想，于是他设计了如下的实验方案：
①保持磁场强弱不变，让导体ab以 ______（填“相同”或“不同”）的速度沿相同方向做切割磁感线运动，观察电流计指针偏转幅度大小。
②如果电流计指针偏转幅度不同，说明感应电流的大小与导体切割磁感线运动速度______（填“有关”或“无关”）。
18．（4分）小明同学在“测量小灯泡的电功率”实验中，电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω：
(1)用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮；
（________）
(2)闭合开关S前，应将滑动变阻器的滑片P移到最______端 （选填“左”或“右”）；
(3)闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是______（填序号）；
A．检查电路是否断路
B．检查电路是否短路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
(4)移动滑动变阻器的滑片P，眼睛应注视_____表的示数，然后读出另一表的示数，并做好数据记录。图乙的U-I图像是根据多组实验数据绘制的，根据图像可得小灯泡的额定功率为_____W；
(5)小明完成实验后，同组的小亮想利用该实验器材自己重新实验测量小灯泡的额定功率，却发现电压表已经损坏。但发现实验桌上有还一个定值电阻R0，他思考后有了主意，并利用现有的器材也测量出了小灯泡的额定功率，请你也利用现有器材完成实验，并将你设计的电路图画在下面的方框内。
（_________）
19．（4分）在做“探究用通电螺线管外部磁场的方向和强弱”的实验时，小明在螺线管周围摆放了一些小磁针。
（1）通电后小磁针的指向如图甲所示，由此可看出通电螺线管外部的磁场与_______的磁场相似。
（2）小明改变螺线管中的电流方向,发现小磁针转动180°，南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的______方向有关。
（3）由安培定则可知乙图中S闭合后,螺线管的上端为__________极。若要悬挂磁铁的弹簧缩短,应将滑动变阻器的滑片向____(填“左”或“右”)移动。
四、作图题（共16分）
20．（8分）请将两个标有“220V 40W”的灯L1、L2连接在家庭电路的电路图中，要求开关S控制两盏灯，S闭合后两盏灯都能正常发光。
21．（8分）如图一位同学设计了一个电路，使电动机在人的操作下即能正转，也能反转．图中“”为电动机符号，S1、S2为单刀双掷开关．请在图中完成电路连接．
五、计算题（共22分）
22．（10分）在物理课外实验探究活动中，某小组设计了一个能反映水平风力大小的装置，如图甲所示，电源电压恒定为 16V，R0 为定值电阻，L 为额定电压是 2.5V 的小灯泡， 其 I-U 关系的部分数据如图乙所示，AB 为长 14cm、阻值 60Ω粗细均匀的电阻丝（电阻丝的阻值与长度成正比），OP 为质量、电阻均不计的金属细杆，下端连接一个重 2N 的圆球 P。闭合开关 S，无风时，OP 下垂并与 A 端接触，此时电流表示数为 0.2A；有风时，OP 绕悬挂点 O 转动，风对球的作用力 F 方向始终水平向右，已知 OA 为 10cm，OP 始终与 AB 接触良好且摩擦忽略不计。求：
(1)电流表示数为 0.2A 时，灯泡的电阻为多少？
(2)无风时 R0 消耗的电功率？
(3)有风时，为防止灯泡烧坏（其两端电压不超过额定电压），允许风对球施加的最 大作用力为多少？（OP 可看做以 O 为支点的杠杆）
23．（12分）如图甲所示的电路，小灯泡L标有“”不变，闭合开关S后，滑片P从b端移到a端的过程中，电压表示数U与电流表示数I的关系如图乙所示。不计温度对电阻的影响求：
小灯泡正常发光时的电阻；
当滑片P滑到中点时，小灯泡L的实际功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、D
4、B
5、C
6、B
7、A
8、C
9、C
10、D
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、大 甲
14、内 太阳（光） 不变
15、并联 短路
16、1.5 0.3 12 10
三、实验题（共12分）
17、闭合 导体切割磁感线运动方向（导体运动方向） 将蹄形磁体左右运动 C 不同 有关
18、 左 C 电压 0.5
19、条形磁体 电流 S 右
四、作图题（共16分）
20、
21、见解析所示
五、计算题（共22分）
22、 (1) 5Ω； (2) 0.6W ；(3) 1.4N
23、；。
次数
开关
磁场方向
导体ab的运动方向
电流计指针的偏转方向
1
断开
上N下S
向右运动
不偏转
2
闭合
上N下S
向右运动
向左偏转
3
闭合
上N下S
向左运动
向右偏转
4
闭合
上N下S
向上运动
不偏转
5
闭合
上S下N
向下运动
不偏转
6
闭合
上S下N
向右运动
向右偏转
7
闭合
上S下N
向左运动
向左偏转
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．图中，各元件在家庭电路中连接符合安全用电原则的是
A．甲、乙B．甲、丁
C．乙、丙D．丙、丁
2．分别标有“12V 8W”和“6V 2W”字样的两只电灯泡，如果将它们串联起来，使其中一个灯泡恰能正常发光，而另一灯不至烧坏，则加在电路两端的电压是（ ）。
A．6VB．12VC．18VD．24V
3．饮酒驾驶易造成交通事故，利用酒精测试仪可以检测司机是否酒驾。其电路原理如图甲所示。R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系图像如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V。若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾。以下说法错误的是（ ）
A．电压表示数为3V时，判定被检者为酒驾
B．酒精浓度降低时，电压表与电流表示数的比值增大
C．被检者的酒精气体浓度越高，电压表示数越大
D．被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V
4．如图所示，在平底烧瓶内装有少量的水，用打气筒向瓶内打气，观察到许多物理现象，其中分析错误的是（ ）
A．往瓶内打气时，外界对瓶内气体做功
B．往瓶内打气时，瓶内气体内能减少
C．塞子跳出时，看到瓶内有白雾出现，是液化现象
D．塞子跳出时，瓶内气体温度降低
5．下列现象能说明分子在不停地做无规则运动的是
A．擦黑板时，粉笔灰在空中飞舞
B．建筑工地上尘土飞扬
C．打开一瓶香水，很快就会闻到香味
D．冬天，雪花漫天飞舞
6．如图电路中G是一个灵敏电流计（能测电路中微小电流的仪表），将一个条形磁铁从左端快速插入螺线管，灵敏电流计的指针发生偏转，说明电路中有电流产生。这一现象与哪种装置或设备的工作原理相同（ ）
A．电磁铁B．发电机C．电动机D．电磁起重机
7．往大口厚玻璃瓶内装入少量水并塞紧塞子。用气筒往瓶内打气，瓶内的液态水很快减少；当塞子跳出时，看到瓶口有白雾出现，如图所示。下列说法中错误的是（ ）
A．往瓶内打气时，压缩气体，瓶内气体内能变小B．往瓶内打气时，外界对瓶内的气体做了功
C．瓶塞跳出时，瓶内气体对塞子做了功D．瓶塞跳出时，瓶内气体内能减少，温度降低
8．下列现象中,不用做功的方式改变物体内能的是（ ）
A．反复弯折，铁丝发热
B．按下电火花的按钮，塑料盒的盖子飞了出去
C．在太阳照射下，热水器中水温上升
D．迅速压下活塞，棉花着火燃烧
9．机械效率总是小于1的原因是（ ）
A．额外功较大B．总功较小
C．有用功总是小于总功D．有用功总是小于额外功
10．通电螺线管的上方放一个小磁针，小磁针静止时的方向如图所示，下列说法中哪一种是正确的
A．通电螺线管c端为N极，电源a端为正极
B．通电螺线管c端为N极，电源a端为负极
C．通电螺线管d端为N极，电源b端为正极
D．通电螺线管d端为N极，电源b端为负极
11． “全国中小学安全教育平台”中强调了安全用电，下列做法正确的是（ ）
A．选用插座时，所有家用电器都使用两孔插座
B．家用电器检修时，不用断开电源开关
C．有人触电时，不能直接徒手去救，应先切断电源
D．用验电笔验电时，手指不接触笔尾金属体
12．小明放学回家，看到妈妈正在做饭，小明的以下分析正确的是（ ）
A．回到家中就能闻到饭菜香味是分子无规则运动的结果
B．用高压锅煮饭，熟得比较快，是因为气压越大，水的沸点越低
C．用燃气灶炒菜，燃料燃烧时将内能转化为化学能
D．盛热汤的碗很烫，是因为热汤把温度传给了碗
二、填空题（每题5分，共4题，20分）
13．甲灯标有“P220V—25W”的字样，乙灯标有“P220V—40W”的字样，甲灯的电阻比乙灯的电阻______，（选填“大”或“小”）若把它们串联在220V的电路上，______灯较亮（选填“甲”或“乙”）。
14．如图甲和乙所示分别是我国研发出首款新型空气动力汽车和小型低碳化未来汽车，甲是利用压缩空气膨胀推动活塞做功提供动力，这种车在开车时将空气的_____能转化为机械能，乙车顶部的巨型叶子实际上是一个高效光电转换器，它可将_____能转化为电能，以上能量的转化过程中，能的总量_____（填“变大”“变小”或“不变”）。
15．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
16．如图甲,定值电阻R2的阻值为40Ω.闭合开关,电流表A1、A2的指针偏转均如图乙所示.则电流表A1的读数为____A,电流表A2的读数为____A,电源电压为____V,R1的阻值为____Ω
三、实验题（共12分）
17．（4分）小勇利用如图所示的实验装置“探究导体在磁场中运动时产生感应电流的条件”，他将实验中观察到的现象记录在下表中。
（1）分析得出：_____电路中的部分导体在磁场里做切割磁感线运动时，导体中就会产生感应电流。
（2）比较实验2和3（或6和7）可知：在磁场方向相同时，感应电流的方向与_________有关。
（3）若保持导体ab不动，要产生感应电流，正确的操作是____________。
（4）下列电器中，应用电磁感应原理制成的是________。
A．电铃 B．电风扇 C．动圈式话筒 D．动圈式扬声器
（5）针对这个实验，小勇进行了进一步的探究，他提出了“感应电流的大小可能与导体切割磁感线的运动速度有关”的猜想，于是他设计了如下的实验方案：
①保持磁场强弱不变，让导体ab以 ______（填“相同”或“不同”）的速度沿相同方向做切割磁感线运动，观察电流计指针偏转幅度大小。
②如果电流计指针偏转幅度不同，说明感应电流的大小与导体切割磁感线运动速度______（填“有关”或“无关”）。
18．（4分）小明同学在“测量小灯泡的电功率”实验中，电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω：
(1)用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮；
（________）
(2)闭合开关S前，应将滑动变阻器的滑片P移到最______端 （选填“左”或“右”）；
(3)闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是______（填序号）；
A．检查电路是否断路
B．检查电路是否短路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
(4)移动滑动变阻器的滑片P，眼睛应注视_____表的示数，然后读出另一表的示数，并做好数据记录。图乙的U-I图像是根据多组实验数据绘制的，根据图像可得小灯泡的额定功率为_____W；
(5)小明完成实验后，同组的小亮想利用该实验器材自己重新实验测量小灯泡的额定功率，却发现电压表已经损坏。但发现实验桌上有还一个定值电阻R0，他思考后有了主意，并利用现有的器材也测量出了小灯泡的额定功率，请你也利用现有器材完成实验，并将你设计的电路图画在下面的方框内。
（_________）
19．（4分）在做“探究用通电螺线管外部磁场的方向和强弱”的实验时，小明在螺线管周围摆放了一些小磁针。
（1）通电后小磁针的指向如图甲所示，由此可看出通电螺线管外部的磁场与_______的磁场相似。
（2）小明改变螺线管中的电流方向,发现小磁针转动180°，南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的______方向有关。
（3）由安培定则可知乙图中S闭合后,螺线管的上端为__________极。若要悬挂磁铁的弹簧缩短,应将滑动变阻器的滑片向____(填“左”或“右”)移动。
四、作图题（共16分）
20．（8分）请将两个标有“220V 40W”的灯L1、L2连接在家庭电路的电路图中，要求开关S控制两盏灯，S闭合后两盏灯都能正常发光。
21．（8分）如图一位同学设计了一个电路，使电动机在人的操作下即能正转，也能反转．图中“”为电动机符号，S1、S2为单刀双掷开关．请在图中完成电路连接．
五、计算题（共22分）
22．（10分）在物理课外实验探究活动中，某小组设计了一个能反映水平风力大小的装置，如图甲所示，电源电压恒定为 16V，R0 为定值电阻，L 为额定电压是 2.5V 的小灯泡， 其 I-U 关系的部分数据如图乙所示，AB 为长 14cm、阻值 60Ω粗细均匀的电阻丝（电阻丝的阻值与长度成正比），OP 为质量、电阻均不计的金属细杆，下端连接一个重 2N 的圆球 P。闭合开关 S，无风时，OP 下垂并与 A 端接触，此时电流表示数为 0.2A；有风时，OP 绕悬挂点 O 转动，风对球的作用力 F 方向始终水平向右，已知 OA 为 10cm，OP 始终与 AB 接触良好且摩擦忽略不计。求：
(1)电流表示数为 0.2A 时，灯泡的电阻为多少？
(2)无风时 R0 消耗的电功率？
(3)有风时，为防止灯泡烧坏（其两端电压不超过额定电压），允许风对球施加的最 大作用力为多少？（OP 可看做以 O 为支点的杠杆）
23．（12分）如图甲所示的电路，小灯泡L标有“”不变，闭合开关S后，滑片P从b端移到a端的过程中，电压表示数U与电流表示数I的关系如图乙所示。不计温度对电阻的影响求：
小灯泡正常发光时的电阻；
当滑片P滑到中点时，小灯泡L的实际功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、D
4、B
5、C
6、B
7、A
8、C
9、C
10、D
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、大 甲
14、内 太阳（光） 不变
15、并联 短路
16、1.5 0.3 12 10
三、实验题（共12分）
17、闭合 导体切割磁感线运动方向（导体运动方向） 将蹄形磁体左右运动 C 不同 有关
18、 左 C 电压 0.5
19、条形磁体 电流 S 右
四、作图题（共16分）
20、
21、见解析所示
五、计算题（共22分）
22、 (1) 5Ω； (2) 0.6W ；(3) 1.4N
23、；。
次数
开关
磁场方向
导体ab的运动方向
电流计指针的偏转方向
1
断开
上N下S
向右运动
不偏转
2
闭合
上N下S
向右运动
向左偏转
3
闭合
上N下S
向左运动
向右偏转
4
闭合
上N下S
向上运动
不偏转
5
闭合
上S下N
向下运动
不偏转
6
闭合
上S下N
向右运动
向右偏转
7
闭合
上S下N
向左运动
向左偏转
