2023-2024学年浙江省台州市玉环市物理九上期末经典试题含答案
展开
这是一份2023-2024学年浙江省台州市玉环市物理九上期末经典试题含答案，共9页。试卷主要包含了下列电路图正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）

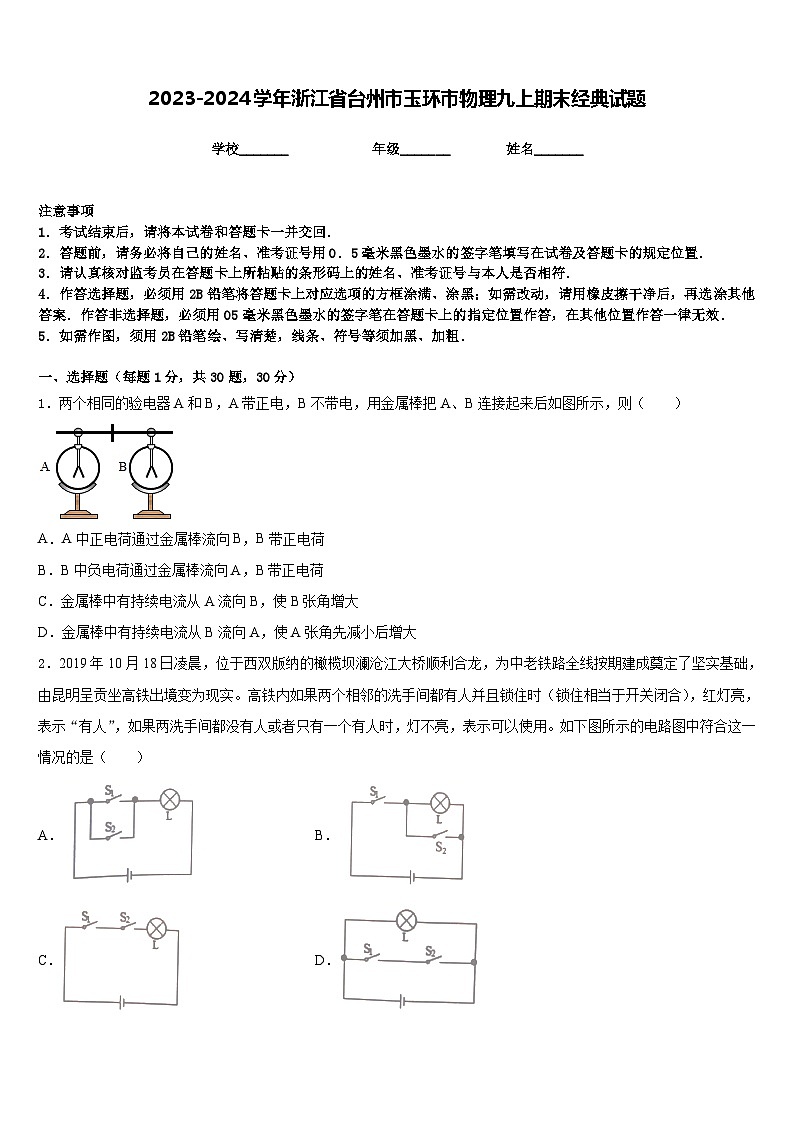

1．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（ ）
A．A中正电荷通过金属棒流向B，B带正电荷
B．B中负电荷通过金属棒流向A，B带正电荷
C．金属棒中有持续电流从A流向B，使B张角增大
D．金属棒中有持续电流从B流向A，使A张角先减小后增大
2．2019年10月18日凌晨，位于西双版纳的橄榄坝澜沧江大桥顺利合龙，为中老铁路全线按期建成奠定了坚实基础，由昆明呈贡坐高铁出境变为现实。高铁内如果两个相邻的洗手间都有人并且锁住时（锁住相当于开关闭合），红灯亮，表示“有人”，如果两洗手间都没有人或者只有一个有人时，灯不亮，表示可以使用。如下图所示的电路图中符合这一情况的是（ ）
A．B．
C．D．

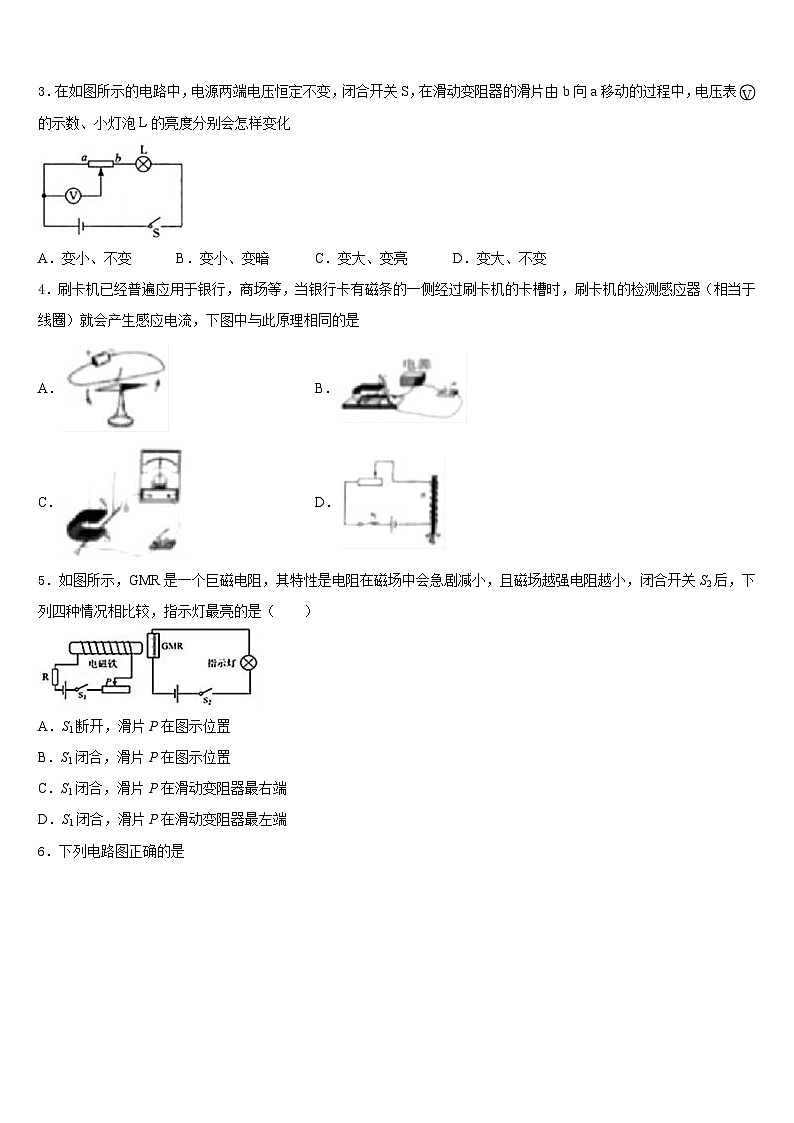

3．在如图所示的电路中，电源两端电压恒定不变，闭合开关S，在滑动变阻器的滑片由b向a移动的过程中，电压表的示数、小灯泡L的亮度分别会怎样变化
A．变小、不变B．变小、变暗C．变大、变亮D．变大、不变
4．刷卡机已经普遍应用于银行，商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流，下图中与此原理相同的是
A．B．
C．D．
5．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（ ）
A．S1断开，滑片P在图示位置
B．S1闭合，滑片P在图示位置
C．S1闭合，滑片P在滑动变阻器最右端
D．S1闭合，滑片P在滑动变阻器最左端

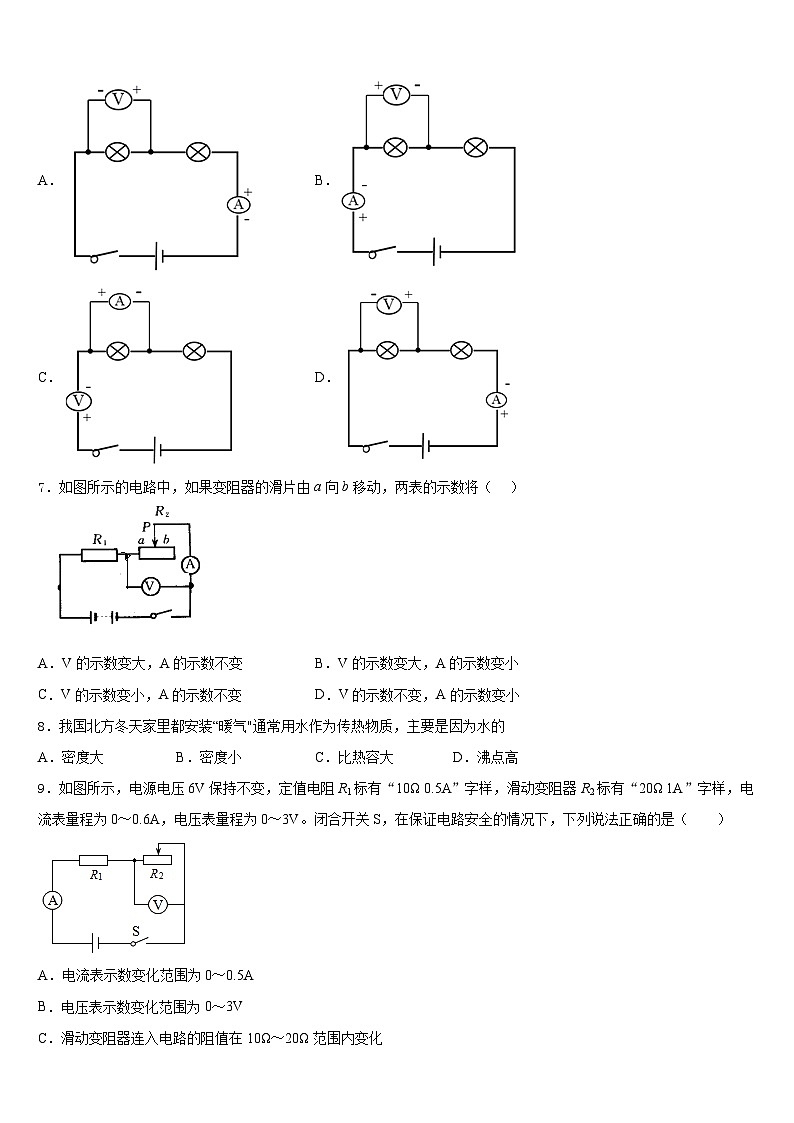

6．下列电路图正确的是
A．B．
C．D．
7．如图所示的电路中，如果变阻器的滑片由a向b移动，两表的示数将（ ）
A．V的示数变大，A的示数不变B．V的示数变大，A的示数变小
C．V的示数变小，A的示数不变D．V的示数不变，A的示数变小
8．我国北方冬天家里都安装“暖气"通常用水作为传热物质，主要是因为水的
A．密度大B．密度小C．比热容大D．沸点高
9．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω 0.5A”字样，滑动变阻器R2标有“20Ω 1A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，在保证电路安全的情况下，下列说法正确的是（ ）
A．电流表示数变化范围为0～0.5A
B．电压表示数变化范围为0～3V
C．滑动变阻器连入电路的阻值在10Ω～20Ω范围内变化
D．电路的总功率在1.8W～3W范围内变化
10．如图所示的实验装置中，能反映发电机原理的是
A．B．
C．D．
11．在如图所示电路中，电源电压保持不变，R为定值电阻，当开关S闭合时，电路正常工作。当滑动变阻器的滑片P向左移动时，下列说法中不正确的是（ ）
A．电压表示数变大
B．电流表示数变大
C．电压表示数与电流表示数的乘积变大
D．电压表示数与电流表示数的比值变大
12．如图所示的电路中，电阻阻值R1A．I1 > I2B．U1C．U1>U2D．I1< I2
二、填空题（每题5分，共4题，20分）
13．某电能表的表盘上标有“1600imp/（kW·h）”的字样，将铭牌上标有“220V 1210W”字样的电热水器接在家庭电路中，只让它单独工作6min，这段时间内电能表的指示灯闪烁了160次，则该电热水器在上述时间内实际消耗的电能为_______kW·h，实际功率为_______W，该电路的实际电压为_______V．
14．一瓶酒精倒出一半后，热值______________。（填“不变”、“变大”或“变小”）汽车的发动机选用水做冷却剂，主要是由于水的______________的缘故。
15．如图是城市电动清洁车在水平路面上工作时的情景，它在工作过程中将垃圾自动吸入车内，此过程中如果清洁车做匀速直线运动，则机械能将______（变大/变小/不变），其中车身的LED灯起到警示的作用，它是由______（超导/半导体）材料制成的，它工作时将______能转化为光能。若某清洁车由输出电压为48V、容量为100A·h的电池提供工作能量，该电池最多可提供_______kW·h的电能，这些电能的80%用于工作， 可供平均功率800W的清洁车工作_____h。
16．图是一种温度自动报警器的原理图，制作_____（填“酒精”、“煤油”或“水银”）温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电磁铁具有_____，将衔铁吸引过来，使电铃发出报警信号。根据图中电磁铁的极性，请你判断出控制电路中电源_____端为“+”极，_____端为“−”极。（选填“左”或“右”）
三、实验题（共12分）
17．（4分）某同学在做“探究不同物质的吸热能 力”的实验时，使用相同的电加热器给甲、乙两种液体加热，得到的实验数据如下表.
（1）实验中记录加热时间的目的是__________.
（2）分析第1、2次或第3、4次实验数据，可以得出同种物质升高相同的温度时，吸收热量的多少与物质的__________有关.
（3）分析第1、3次或第2、4次实验数据，可以得出质量相等的不同物质，升高相同的温度时，吸收的热量__________（选填“相同”或“不同”）.
（4）由上述分析可以得出__________（选填“甲”或“乙”）物质的吸热能力强.
（5）该实验采用的物理学研究方法是__________和__________.
18．（4分）小彤班的同学对“电流通过导体产生热量的多少和哪些因素有关”进行了实验探究。首先他们猜想：
①电流产生热量的多少可能与电阻大小有关；
②电流产生热量的多少可能与电流大小有关；
③电流产生热量的多少可能与通电时间有关；
此时小彤联想到生活中的两种现象：
现象1：电热器只有在通电时才发热，而且通电时间越长产生的热量越多；
现象2：电炉是通过铜导线接入电路中的，通电时，镍铬合金制成的电炉丝发热而铜导线几乎不发热。
（1）由现象2可知，猜想_____（填序号）是合理的；
（2）针对现象2的猜想，小彤设计了如图所示的实验电路。其中A、B两个相同的烧瓶内分别装有质量相等的煤油，将电阻丝RA和RB（RA＜RB）分别浸没在两瓶煤油中，用两支相同的温度计分别测量两瓶中煤油的温度。
①实验时，选择煤油而不是水，除了因为煤油是绝缘体外，还因为煤油的_____小，吸热升温明显。
②小彤在实验中通过观察_____来比较电流产生热量的多少；
③接通电路后一段时间，小彤发现B烧瓶中煤油的温度比A烧瓶中煤油的温度升高得多，由此可以得到的初步结论是_____。
19．（4分）在探究“影响电流热效应的因素”实验中：
为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较______选填“温度计示数变化”或“加热时间”判断相同时间内不同电流产生的热量多少。
小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据见表。
由此得出：同一导体，在通电时间相等时，电流______，其产生的热量______。
若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中______选填“A”或“B“烧瓶中的电阻与甲图中的烧瓶电阻______联。本题中，三个烧瓶中装入等质量的煤油
小明提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则他应选择乙图中______选填“A”或“B“烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成______，水和煤油吸热的多少是通过______来反映的。
四、作图题（共16分）
20．（8分）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极。
（__________）
21．（8分）请根据下面实物连接图画出相应的电路图，画在虚框内
五、计算题（共22分）
22．（10分）小亮家有一个容积为2L的水壶，水壶里装有初温为25℃的水，在1标准大气压下小亮用天然气炉具对水进行加热。[已知天然气的热值q=8.4×107J/m3，水的比热容 c水=4.2×103J/（kg·℃）]求：
(1)烧开1L水，水需要吸收多少热量？
(2)若天然气炉具的效率是30%，则烧开1L水需要完全燃烧多少m3的天然气？
23．（12分）一个烧水“热得快”的额定电压 U＝220V，额定功率 P＝1100W．求：
（1）此“热得快”正常工作 1min 消耗的电能 W；
（2）此“热得快”正常工作时的电流 I；
（3）此“热得快”正常工作时的电阻 R．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、A
4、C
5、D
6、B
7、B
8、C
9、D
10、C
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、0.1 1000 200
14、不变 比热容大
15、变大 半导体 电 4.8 4.8
16、水银 磁性 左 右
三、实验题（共12分）
17、反映物质吸收热量的多少 质量 不同 甲 转换法 控制变量法
18、① 比热容 温度计示数变化 电流和通电时间相同时，电流通过电阻较大的导体时产生的热量较多
19、温度计示数变化 越大 越多 串 水 加热时间
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)3.15×105J；(2)1.25×10-2m3
23、（1）6.6×104J（2）5A（3）44Ω
物质
次数
质量m/kg
升高温度△t/℃
加热的时间t/min
甲
1
0.1
10
2
2
0.2
10
4
乙
3
0.1
10
1
4
0.2
10
2
实验次数
电流
通电时间
电阻
温度升高量
1
30
10
2
30
10
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（ ）
A．A中正电荷通过金属棒流向B，B带正电荷
B．B中负电荷通过金属棒流向A，B带正电荷
C．金属棒中有持续电流从A流向B，使B张角增大
D．金属棒中有持续电流从B流向A，使A张角先减小后增大
2．2019年10月18日凌晨，位于西双版纳的橄榄坝澜沧江大桥顺利合龙，为中老铁路全线按期建成奠定了坚实基础，由昆明呈贡坐高铁出境变为现实。高铁内如果两个相邻的洗手间都有人并且锁住时（锁住相当于开关闭合），红灯亮，表示“有人”，如果两洗手间都没有人或者只有一个有人时，灯不亮，表示可以使用。如下图所示的电路图中符合这一情况的是（ ）
A．B．
C．D．
3．在如图所示的电路中，电源两端电压恒定不变，闭合开关S，在滑动变阻器的滑片由b向a移动的过程中，电压表的示数、小灯泡L的亮度分别会怎样变化
A．变小、不变B．变小、变暗C．变大、变亮D．变大、不变
4．刷卡机已经普遍应用于银行，商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流，下图中与此原理相同的是
A．B．
C．D．
5．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（ ）
A．S1断开，滑片P在图示位置
B．S1闭合，滑片P在图示位置
C．S1闭合，滑片P在滑动变阻器最右端
D．S1闭合，滑片P在滑动变阻器最左端
6．下列电路图正确的是
A．B．
C．D．
7．如图所示的电路中，如果变阻器的滑片由a向b移动，两表的示数将（ ）
A．V的示数变大，A的示数不变B．V的示数变大，A的示数变小
C．V的示数变小，A的示数不变D．V的示数不变，A的示数变小
8．我国北方冬天家里都安装“暖气"通常用水作为传热物质，主要是因为水的
A．密度大B．密度小C．比热容大D．沸点高
9．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω 0.5A”字样，滑动变阻器R2标有“20Ω 1A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，在保证电路安全的情况下，下列说法正确的是（ ）
A．电流表示数变化范围为0～0.5A
B．电压表示数变化范围为0～3V
C．滑动变阻器连入电路的阻值在10Ω～20Ω范围内变化
D．电路的总功率在1.8W～3W范围内变化
10．如图所示的实验装置中，能反映发电机原理的是
A．B．
C．D．
11．在如图所示电路中，电源电压保持不变，R为定值电阻，当开关S闭合时，电路正常工作。当滑动变阻器的滑片P向左移动时，下列说法中不正确的是（ ）
A．电压表示数变大
B．电流表示数变大
C．电压表示数与电流表示数的乘积变大
D．电压表示数与电流表示数的比值变大
12．如图所示的电路中，电阻阻值R1
二、填空题（每题5分，共4题，20分）
13．某电能表的表盘上标有“1600imp/（kW·h）”的字样，将铭牌上标有“220V 1210W”字样的电热水器接在家庭电路中，只让它单独工作6min，这段时间内电能表的指示灯闪烁了160次，则该电热水器在上述时间内实际消耗的电能为_______kW·h，实际功率为_______W，该电路的实际电压为_______V．
14．一瓶酒精倒出一半后，热值______________。（填“不变”、“变大”或“变小”）汽车的发动机选用水做冷却剂，主要是由于水的______________的缘故。
15．如图是城市电动清洁车在水平路面上工作时的情景，它在工作过程中将垃圾自动吸入车内，此过程中如果清洁车做匀速直线运动，则机械能将______（变大/变小/不变），其中车身的LED灯起到警示的作用，它是由______（超导/半导体）材料制成的，它工作时将______能转化为光能。若某清洁车由输出电压为48V、容量为100A·h的电池提供工作能量，该电池最多可提供_______kW·h的电能，这些电能的80%用于工作， 可供平均功率800W的清洁车工作_____h。
16．图是一种温度自动报警器的原理图，制作_____（填“酒精”、“煤油”或“水银”）温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电磁铁具有_____，将衔铁吸引过来，使电铃发出报警信号。根据图中电磁铁的极性，请你判断出控制电路中电源_____端为“+”极，_____端为“−”极。（选填“左”或“右”）
三、实验题（共12分）
17．（4分）某同学在做“探究不同物质的吸热能 力”的实验时，使用相同的电加热器给甲、乙两种液体加热，得到的实验数据如下表.
（1）实验中记录加热时间的目的是__________.
（2）分析第1、2次或第3、4次实验数据，可以得出同种物质升高相同的温度时，吸收热量的多少与物质的__________有关.
（3）分析第1、3次或第2、4次实验数据，可以得出质量相等的不同物质，升高相同的温度时，吸收的热量__________（选填“相同”或“不同”）.
（4）由上述分析可以得出__________（选填“甲”或“乙”）物质的吸热能力强.
（5）该实验采用的物理学研究方法是__________和__________.
18．（4分）小彤班的同学对“电流通过导体产生热量的多少和哪些因素有关”进行了实验探究。首先他们猜想：
①电流产生热量的多少可能与电阻大小有关；
②电流产生热量的多少可能与电流大小有关；
③电流产生热量的多少可能与通电时间有关；
此时小彤联想到生活中的两种现象：
现象1：电热器只有在通电时才发热，而且通电时间越长产生的热量越多；
现象2：电炉是通过铜导线接入电路中的，通电时，镍铬合金制成的电炉丝发热而铜导线几乎不发热。
（1）由现象2可知，猜想_____（填序号）是合理的；
（2）针对现象2的猜想，小彤设计了如图所示的实验电路。其中A、B两个相同的烧瓶内分别装有质量相等的煤油，将电阻丝RA和RB（RA＜RB）分别浸没在两瓶煤油中，用两支相同的温度计分别测量两瓶中煤油的温度。
①实验时，选择煤油而不是水，除了因为煤油是绝缘体外，还因为煤油的_____小，吸热升温明显。
②小彤在实验中通过观察_____来比较电流产生热量的多少；
③接通电路后一段时间，小彤发现B烧瓶中煤油的温度比A烧瓶中煤油的温度升高得多，由此可以得到的初步结论是_____。
19．（4分）在探究“影响电流热效应的因素”实验中：
为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较______选填“温度计示数变化”或“加热时间”判断相同时间内不同电流产生的热量多少。
小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据见表。
由此得出：同一导体，在通电时间相等时，电流______，其产生的热量______。
若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中______选填“A”或“B“烧瓶中的电阻与甲图中的烧瓶电阻______联。本题中，三个烧瓶中装入等质量的煤油
小明提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则他应选择乙图中______选填“A”或“B“烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成______，水和煤油吸热的多少是通过______来反映的。
四、作图题（共16分）
20．（8分）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极。
（__________）
21．（8分）请根据下面实物连接图画出相应的电路图，画在虚框内
五、计算题（共22分）
22．（10分）小亮家有一个容积为2L的水壶，水壶里装有初温为25℃的水，在1标准大气压下小亮用天然气炉具对水进行加热。[已知天然气的热值q=8.4×107J/m3，水的比热容 c水=4.2×103J/（kg·℃）]求：
(1)烧开1L水，水需要吸收多少热量？
(2)若天然气炉具的效率是30%，则烧开1L水需要完全燃烧多少m3的天然气？
23．（12分）一个烧水“热得快”的额定电压 U＝220V，额定功率 P＝1100W．求：
（1）此“热得快”正常工作 1min 消耗的电能 W；
（2）此“热得快”正常工作时的电流 I；
（3）此“热得快”正常工作时的电阻 R．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、A
4、C
5、D
6、B
7、B
8、C
9、D
10、C
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、0.1 1000 200
14、不变 比热容大
15、变大 半导体 电 4.8 4.8
16、水银 磁性 左 右
三、实验题（共12分）
17、反映物质吸收热量的多少 质量 不同 甲 转换法 控制变量法
18、① 比热容 温度计示数变化 电流和通电时间相同时，电流通过电阻较大的导体时产生的热量较多
19、温度计示数变化 越大 越多 串 水 加热时间
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)3.15×105J；(2)1.25×10-2m3
23、（1）6.6×104J（2）5A（3）44Ω
物质
次数
质量m/kg
升高温度△t/℃
加热的时间t/min
甲
1
0.1
10
2
2
0.2
10
4
乙
3
0.1
10
1
4
0.2
10
2
实验次数
电流
通电时间
电阻
温度升高量
1
30
10
2
30
10
