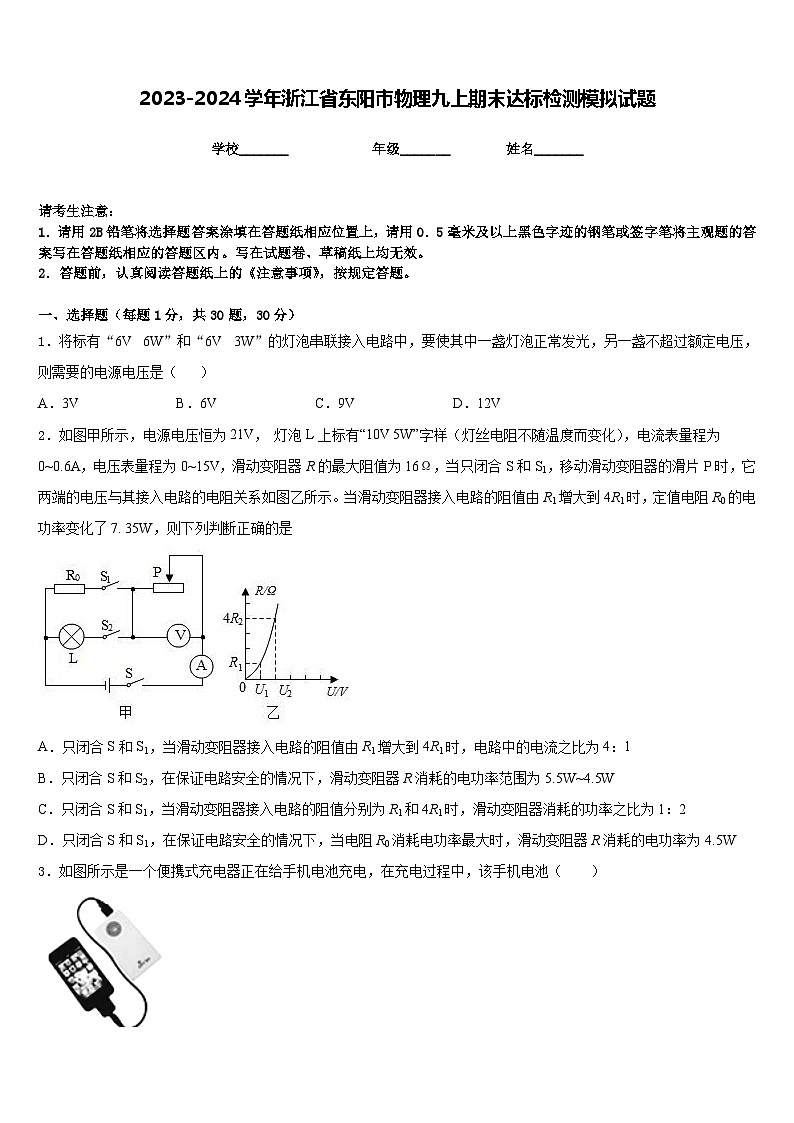

2023-2024学年浙江省东阳市物理九上期末达标检测模拟试题含答案

这是一份2023-2024学年浙江省东阳市物理九上期末达标检测模拟试题含答案，共11页。试卷主要包含了下列说法中正确的是，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．将标有“6V 6W”和“6V 3W”的灯泡串联接入电路中，要使其中一盏灯泡正常发光，另一盏不超过额定电压，则需要的电源电压是（ ）
A．3VB．6VC．9VD．12V
2．如图甲所示，电源电压恒为21V， 灯泡L上标有“10V 5W”字样（灯丝电阻不随温度而变化），电流表量程为0~0.6A，电压表量程为0~15V，滑动变阻器R的最大阻值为16Ω，当只闭合S和S1，移动滑动变阻器的滑片P时，它两端的电压与其接入电路的电阻关系如图乙所示。当滑动变阻器接入电路的阻值由R1增大到4R1时，定值电阻R0的电功率变化了7. 35W，则下列判断正确的是
A．只闭合S和S1，当滑动变阻器接入电路的阻值由R1增大到4R1时，电路中的电流之比为4：1
B．只闭合S和S2，在保证电路安全的情况下，滑动变阻器R消耗的电功率范围为5.5W~4.5W
C．只闭合S和S1，当滑动变阻器接入电路的阻值分别为R1和4R1时，滑动变阻器消耗的功率之比为1：2
D．只闭合S和S1，在保证电路安全的情况下，当电阻R0消耗电功率最大时，滑动变阻器R消耗的电功率为4.5W
3．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池（ ）
A．相当于电路中的电源，电能转化为化学能
B．相当于电路中的用电器，电能转化为化学能
C．相当于电路中的电源，化学能转化为电能
D．相当于电路中的用电器，化学能转化为电能
4．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光．再将台灯插入接线板上的插座，台灯与指示灯都能发光．则
A．该接线板的连接线内只有火线和零线两根导线
B．台灯与指示灯串联，并受开关S控制
C．台灯与指示灯并联，开关S在干路上
D．该接线板上有5个插孔会使检测的测电笔氖管发光
5．下列关于能量转化现象的说法中，正确的是（ ）
A．给蓄电池充电时化学能转化为电能
B．太阳能电池可以将太阳能转化为电能
C．发电机工作将电能转化为机械能
D．电风扇工作主要是将机械能转化为电能
6．如图，将甲，乙两灯电联在电路中闭合开关，发现甲灯发光，乙灯不发光。则乙灯不发光的原因可能是
A．乙灯灯丝断了
B．乙灯的实际功率太小
C．乙灯的额定电压太低
D．通过乙灯的电流小于甲灯的电流
7．如图所示，人坐在小船上，在用力向前推另一艘小船时，人和自己坐的小船却向后移动．该现象说明了（ ）
A．力能使物体发生形变
B．物体间力的作用是相互的
C．力的作用效果与力的大小有关
D．力的作用效果与力的作用点有关
8．下列说法中正确的是（ ）
A．因为内能又叫热能，所以热的物体有内能，冷的物体没有内能
B．物体的温度为0℃时，物体的内能也为零
C．举重运动员举起杠铃后停在空中，杠铃既有内能也有机械能
D．行驶的汽车只有机械能，没有内能
9．如图所示的电路中，电源电压不变，闭合开关S，将滑动变阻器的滑片P从a端滑到b端，下列说法正确的是( )
A．电流表A的示数变小，电压表V的示数变大
B．电流表A的示数变大，电压表V的示数变大
C．电流表A的示数变大，电压表V的示数变小
D．电流表A的示数变小，电压表V的示数变小
10．下列说法正确的是（ ）
A．两个灯泡通过的电流相同，它们一定是串联
B．通过导体的电流越小，导体的电阻越大
C．导体两端的电压为0时，通过导体的电流也为0
D．金属中的电流是自由电子定向移动形成的，所以电流方向就是自由电子定向移动方向
11．如图所示的装置中，均匀木棒AB的A端固定在铰链上，悬线一端绕过某定滑轮，另一端套在木棒上使木棒保持水平，现使线套逐渐向右移动，但始终保持木棒水平，则悬线上的拉力(棒和悬线均足够长)
A．逐渐变小
B．逐渐变大
C．先逐渐变小，后又变大
D．先逐渐变大，后又变小
12．如图所示的家用电器中，利用电流热效应工作的是
A．电饭锅
B．电冰箱
C．洗衣机
D．电动剃须刀
二、填空题（每题5分，共4题，20分）
13． (1)如图所示，电阻箱的示数为________Ω。
(2)如图所示，电能表的示数为________kW·h。
(3)根据图中通电螺线管中的电流方向，可以判断出通电螺线管的左端是_____极。（选填“N”或“S”）

14．电磁波在真空中的传播速度约为___m/s；真空中，电磁波的频率越大，波长越___．
15．从产品说明书得知，一台“12V 6W”的迷你型小风扇，电动机线圈阻值为0.2Ω，则小风扇正常工作1min消耗的电能为_____J，电动机线圈1min产生的热量为_____J。
16．图所示，电能表的示数为_____kW·h。
三、实验题（共12分）
17．（4分）小明在做“用伏安法测量某定值电阻R的阻值”的实验中：
（1）请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整。
（______）
（2）实验前，为保护电路，滑动变阻器的滑片应置于_____端（填“A”成“B”）。
（3）实验时，当电压表的示数如图丙所示时，电流表的示数如图丁所示，则它的阻值是_____Ω
（4）通常情况下要进行多次测量并取平均值，其目的是为了_____。
18．（4分）在“探究影响电流热效应的因素”的活动中，同学们根据对电暖器的观察猜想到电流通过电热器产生的热量可能与电流的大小、导体的电阻及通电时间有关．下面是同学们为验证猜测而进行的探究，请你帮他们完成相关的内容．
（1）设计实验：如图甲所示，将一段电阻丝浸没在一定质量的煤油中，通电时，煤油的温度会升高．因此，可以将电阻丝产生热量的多少转换为液体温度的_____来反映；
（2）进行实验：①将如图所示的装置按图（乙）接入电路，闭合开关，观测在一定时间内液体温度的变化．②保持_____不变，调节滑动变阻器，改变通过电阻丝的电流，进行多次实验；此过程是为了验证电流通过电阻丝产生的热量与_____的关系；③保持通过电阻丝的电流不变，改变通电时间，观测液体温度的变化；④如图（丙）所示，将两段阻值_____（相等/不等）的电阻丝分别装在两个相同装置中，将它们串联接入电路中，是为了控制_____相等，通电一段时间，观测两个装置中液体温度的变化．
（3）若要用图（丙）的装置探究水和煤油吸热升温的不同，需要对其中一个容器进行两点改变，一是将煤油换成水，水的_____（质量/体积）和温度与另一容器中液体相同；二是将电阻丝调换为_____．
19．（4分）某小组同学用图甲的电路图探究欧姆定律，实验中他们所用的定值电阻分别是5Ω、10Ω、15Ω，电源电压为4.5V。
(1)在探究“电阻的电流跟两端电压的关系”时，选用了某一定值电阻，连接电路闭合开关后，移动变阻器的滑片P，当电流表的示数是0.28A时，电压表的示数如图乙所示，这时定值电阻两端的电压是_____请帮助该小组设计一个记录实验数据的表格画在虚线框中_____。
(2)在探究“电阻的电流跟电阻的关系”时，若把定值电阻由10Ω换成5Ω。闭合开关后，下一步的操作及其目的是____；
(3)探究结束后，该组同学又利用图甲所示的电路图测量小灯泡的电功率，他们把定值电阻换成额定电压为3.8V的小灯泡。
①请帮该组同学将图丙的实物电路连接完整____；
②闭合开关，改变变阻器滑片P的位置，当小灯泡正常发光，电流表示数如图所示，则小灯泡的额定功率是____。
四、作图题（共16分）
20．（8分）学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有红、绿两盏灯和电池组。要求：前门来人按下开关时红灯亮，后门来人按下开关时绿灯亮。请在方框内画出符合上述要求的电路图。
21．（8分）如图所示为小明家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中
（_________________）
五、计算题（共22分）
22．（10分）下表为一台电烤箱铭牌，其内部简化电路如图甲所示，R1和R2均为电热丝且不变。求：
（1）电路中R2的阻值为多少？
（2）电烤箱在低温档正常工作时，将1kg初温20°C的水加热到40°C，需要200s的时间，则此时电烤箱的效率是多少（保留整数）？
（3）电能表如图乙所示，某次该电烤箱在家中独立高温档工作时，1.2min电能表的转盘转了50圈，则此时家中实际电压是多少？
23．（12分）如图甲所示的电路，电源电压保持不变。小灯泡L标有“4V 1.6W“的字样，滑动变阻器R1的最大阻值为20Ω，定值电阻R2＝20Ω，电流表的量程为0～0.6A，电压表的量程为0～3V。求：
（1）小灯泡正工作时的电阻是多少？
（2）只闭合开关S、S2和S3移动滑动变阻器R1的滑片P使电流表示数为0.5A时，R2消耗的电功率为1.25W。此时滑动变阻器R1接入电路中的阻值是多少？
（3）只闭合开关S和S1，移动滑动变阻器R1的滑片P，小灯泡L的I﹣U图像如图乙所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、B
4、C
5、B
6、B
7、B
8、C
9、D
10、C
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、5555 8272.6 N
14、3×108 ；短
15、360 3
16、2019.1
三、实验题（共12分）
17、 B 9 减小误差
18、变化 电阻和时间 电流 不等 电流和时间 质量 与另一装置中电阻相等的电阻丝
19、2.8V
向左移动滑动变阻器滑片，减小滑动变阻器接入电路的阻值，减小滑动变阻器的分压，使定值电阻两端电压增大，保持定值电阻两端电压不变
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)70Ω；(2)95%；(3)200V
23、（1）10Ω；（2）20Ω；（3）2.5Ω~12Ω。
××牌电烤箱
额定电压
220V
额定
功率
高温档
1210W
低温档
440W
电源频率
50Hz
次数
1
2
3
4
5
6
电压U/V
电流I/A
