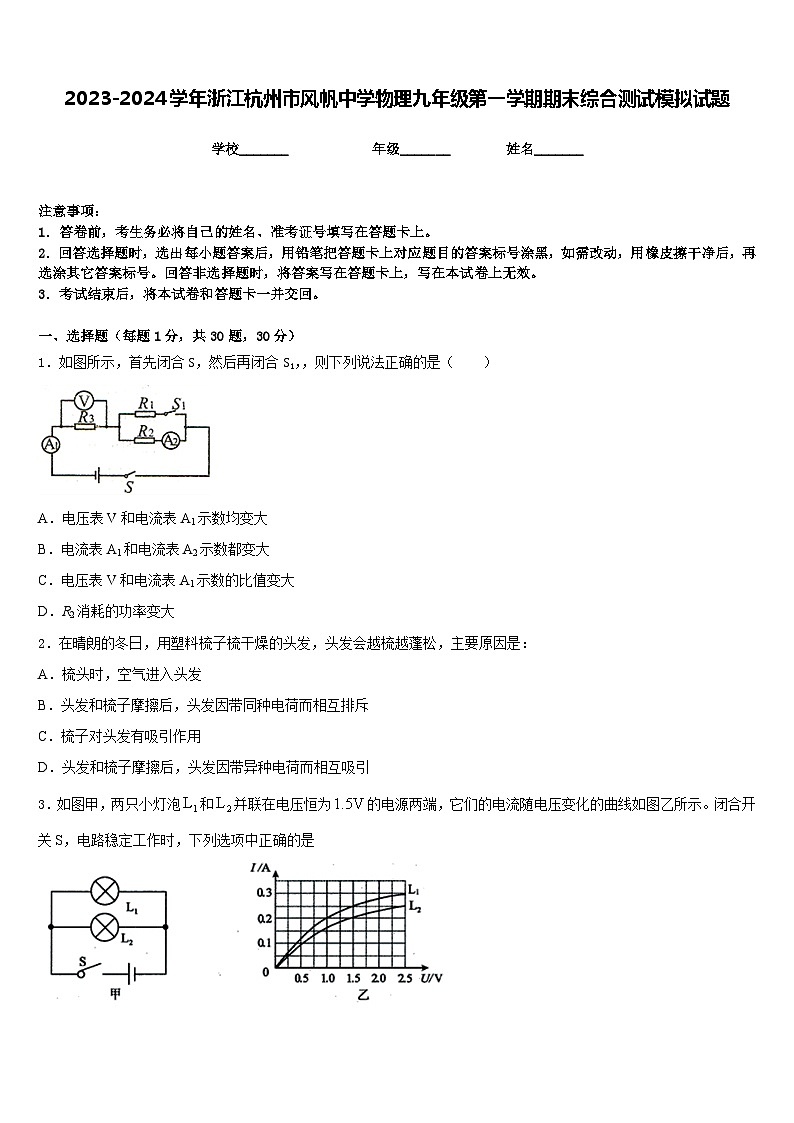

2023-2024学年浙江杭州市风帆中学物理九年级第一学期期末综合测试模拟试题含答案

这是一份2023-2024学年浙江杭州市风帆中学物理九年级第一学期期末综合测试模拟试题含答案，共9页。试卷主要包含了下列说法正确的是，电路中获得持续电流的条件是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，首先闭合S，然后再闭合S1，，则下列说法正确的是（ ）
A．电压表V和电流表A1示数均变大
B．电流表A1和电流表A2示数都变大
C．电压表V和电流表A1示数的比值变大
D．R2消耗的功率变大
2．在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是：
A．梳头时，空气进入头发
B．头发和梳子摩擦后，头发因带同种电荷而相互排斥
C．梳子对头发有吸引作用
D．头发和梳子摩擦后，头发因带异种电荷而相互吸引
3．如图甲，两只小灯泡和并联在电压恒为的电源两端，它们的电流随电压变化的曲线如图乙所示。闭合开关S，电路稳定工作时，下列选项中正确的是

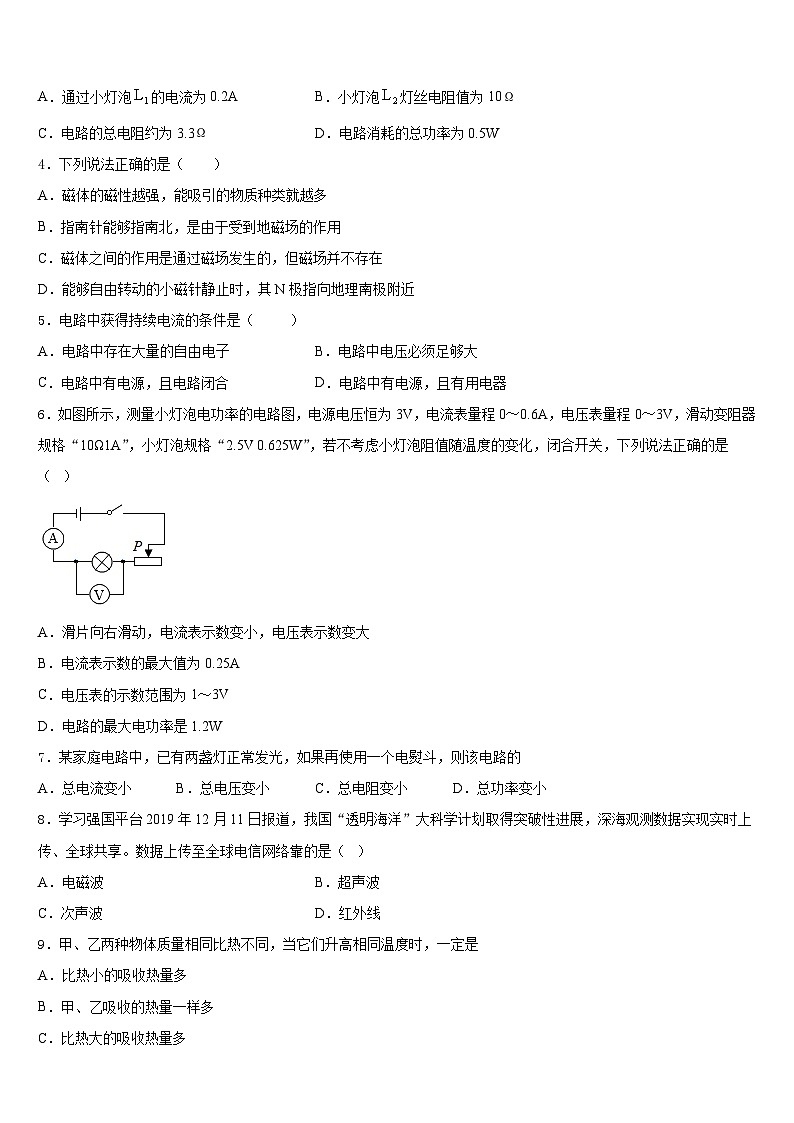

A．通过小灯泡的电流为0.2AB．小灯泡灯丝电阻值为10Ω
C．电路的总电阻约为3.3ΩD．电路消耗的总功率为0.5W
4．下列说法正确的是（ ）
A．磁体的磁性越强，能吸引的物质种类就越多
B．指南针能够指南北，是由于受到地磁场的作用
C．磁体之间的作用是通过磁场发生的，但磁场并不存在
D．能够自由转动的小磁针静止时，其N极指向地理南极附近
5．电路中获得持续电流的条件是（ ）
A．电路中存在大量的自由电子B．电路中电压必须足够大
C．电路中有电源，且电路闭合D．电路中有电源，且有用电器
6．如图所示，测量小灯泡电功率的电路图，电源电压恒为3V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“10Ω1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，闭合开关，下列说法正确的是（ ）
A．滑片向右滑动，电流表示数变小，电压表示数变大
B．电流表示数的最大值为0.25A
C．电压表的示数范围为1～3V
D．电路的最大电功率是1.2W
7．某家庭电路中，已有两盏灯正常发光，如果再使用一个电熨斗，则该电路的
A．总电流变小B．总电压变小C．总电阻变小D．总功率变小
8．学习强国平台2019年12月11日报道，我国“透明海洋”大科学计划取得突破性进展，深海观测数据实现实时上传、全球共享。数据上传至全球电信网络靠的是（ ）
A．电磁波B．超声波
C．次声波D．红外线
9．甲、乙两种物体质量相同比热不同，当它们升高相同温度时，一定是
A．比热小的吸收热量多
B．甲、乙吸收的热量一样多
C．比热大的吸收热量多
D．因初温不知道无法判定

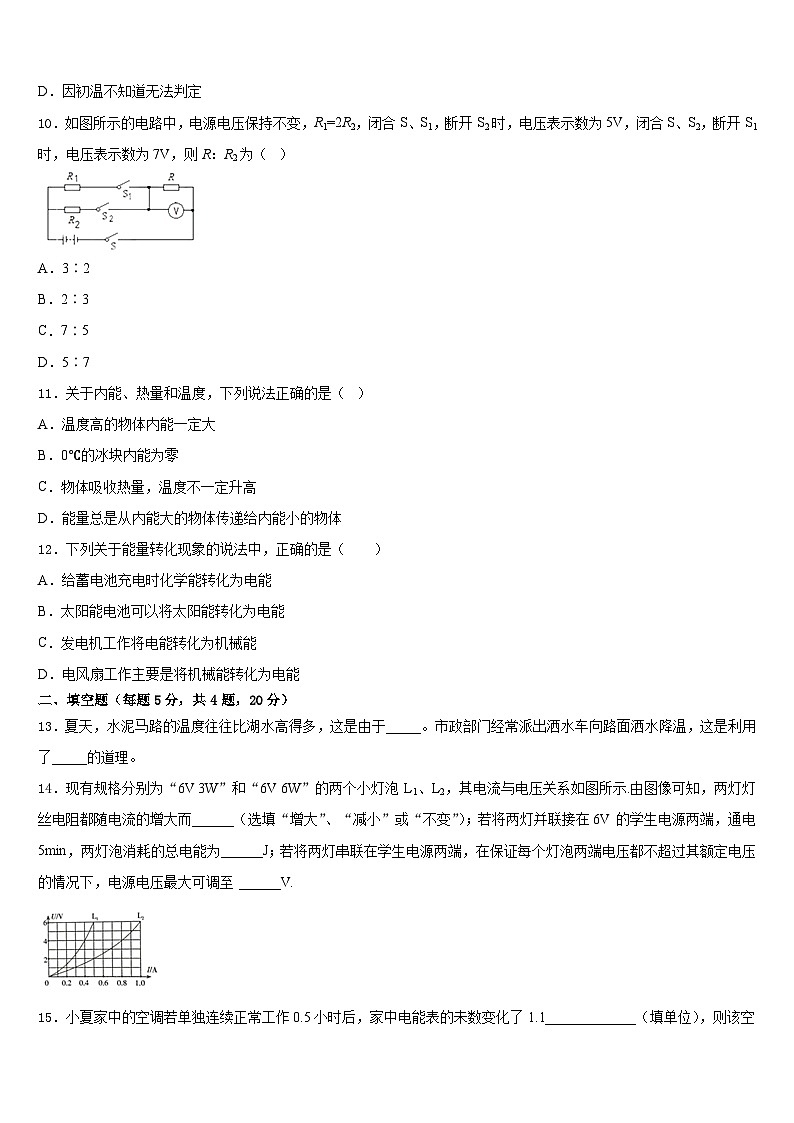

10．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R：R2为（ ）
A．3∶2
B．2∶3
C．7∶5
D．5∶7
11．关于内能、热量和温度，下列说法正确的是（ ）
A．温度高的物体内能一定大
B．0℃的冰块内能为零
C．物体吸收热量，温度不一定升高
D．能量总是从内能大的物体传递给内能小的物体
12．下列关于能量转化现象的说法中，正确的是（ ）
A．给蓄电池充电时化学能转化为电能
B．太阳能电池可以将太阳能转化为电能
C．发电机工作将电能转化为机械能
D．电风扇工作主要是将机械能转化为电能
二、填空题（每题5分，共4题，20分）
13．夏天，水泥马路的温度往往比湖水高得多，这是由于_____。市政部门经常派出洒水车向路面洒水降温，这是利用了_____的道理。
14．现有规格分别为“6V 3W”和“6V 6W”的两个小灯泡 L1、L2，其电流与电压关系如图所示.由图像可知，两灯灯丝电阻都随电流的增大而______（选填“增大”、“减小”或“不变”）；若将两灯并联接在6V 的学生电源两端，通电 5min，两灯泡消耗的总电能为______J；若将两灯串联在学生电源两端，在保证每个灯泡两端电压都不超过其额定电压的情况下，电源电压最大可调至 ______V.
15．小夏家中的空调若单独连续正常工作0.5小时后，家中电能表的未数变化了1.1_____________（填单位），则该空调的额定功率为_____________瓦，该空调正常工作的电流为_____________安。
16．2019年10月喜迎中华人民共和国成立70周年，全国很多地方开展大型花卉展，各种鲜花竞相开放，吸引了游客前来观赏。从物理学角度分析，人们能闻到远处鲜花散发的香味，表明分子在_______。
三、实验题（共12分）
17．（4分）在“测量小灯泡的电功率”实验中，小灯泡上标有“2.5V”字样。
（进行试验）
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片P向右移动时，小灯泡变亮，连线不得交叉。
（_____）

（2）小宇同学闭合开关，移动滑片P到某一位置时，电压表的示数如图乙所示，为_____V．若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向_____（填“A”或“B”）端移动。
（3）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U关系图象。根据图象信息。可计算出小灯泡的额定功率是_____W，还可以得出：小灯泡的实际功率随实际电压的增大而_____（填“增大””减小”或“不变“）。
（试验拓展）
因为实验用的干电池比较旧。另一小组的小华同学改用6V的学生电源做这个实验。他连接好电路。闭合开关后，发现移动滑动变阻器的滑片P，小灯泡的亮度逐渐增加，电压表的示数逐渐变小。经过思考后。他继续移动滑动变阻器的滑片P使小灯泡正常发光。并记下此时电压表和电流表的示数。
（4）请在虚线框内画出小华同学连接的实验电路图
（_____）
（5）如果将小华所记录的电压表和电流表的示数相乘，得到的电功率为1.05W，则可计算出他们小组的小灯泡的额定功率为_____W。
18．（4分）在“测量小灯泡的电功率”实验中。电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
（1）用笔画线代替导线，将图甲连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮_________；
（2）闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来应该操作的是______（填序号）；
A．检查电路是否短路 B．检查电路是否开路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
（3）闭合开关，调节滑动变阻器，当电压表示数为1.2V时，电流表示数如图乙所示，为______A，此时小灯泡的功率为______W，灯泡很暗；
（4）通过小灯泡的电流随它两端电压的变化如图丙所示。小灯泡的额定功率为_____W，当小灯泡两端的电压增大时，灯丝的电阻会______（选填增大、不变或减小）。
19．（4分）小利和小明用如图所示的电路图来探究“并联电路中电流的关系”。
（提出问题）并联电路干路电流与各支路电流有什么关系？
（设计实验）
(1)实验器材有：电源、开关、电流表各一个，导线、小灯泡若干。
(2)小利按图中所示的电路图连接电路时，开关应处于_____状态。
(3)电路连接好后，闭合开关进行试触，发现电流表指针反向偏转，导致这一现象发生的原因是_____。小利检查后重新连接电路，闭合开关，用电流表分别测出A、B、C三处的电流，然后换用其他小灯泡重做实验，将数据记录在表格中。
(4)通过对表格数据的分析，可以得出结论：并联电路干路中的电流等于_____。
(5)小明同学通过实验，得到了如下表数据，他由此得出结论：并联电路中各个支路的电流相等。其实验的不足之处是：①_____；②_____。
四、作图题（共16分）
20．（8分）如图所示，在圆圈处分别接入电流表或电压表，要求开关S闭合后，两小灯泡并联且都能发光。
（____）
21．（8分）如图所示为小明家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中
（_________________）
五、计算题（共22分）
22．（10分）某品牌电热水器有高温、中温和低温三挡，简化电路如图所示。R1、R2均为加热电阻（温度对电阻的影响忽略不计），热水器中温挡功率为1000 W，低温挡功率500 W。若电热水器中已装满质量为40 kg、温度为25 ℃的水，它能够把水加热到的最高温度为75 ℃，已知水的比热容c = 4.2 × 103J/（kg·℃），电源电压为220 V。求：
（1）用该电热水器把40 kg、25℃的水加热到最高温度需要吸收的热量；
（2）R1、R2的电阻值；
（3）高温挡的电功率；
（4）若加热电阻产生的热量有84%被水吸收，用该电热水器把40 kg、25 ℃的水加热到最高温度，需用高温挡加热多少秒？
23．（12分）如图甲所示是某家用电饭锅的电路简化示意图，S是电饭锅的自动开关。煮饭时，先将电饭锅的自动开关S按下，电饭锅处于加热状态；当温度达到103℃时，自动开关S改变位置，使电饭锅进入保温状态。某次正常使用电饭锅的过程中，测得通过电饭锅的电流随时间变化的图像如图乙所示。请解答下列问题。
(1)若此次使用过程中，电饭锅在加热状态时消耗的电能全部由天然气提供，天然气完全燃烧放出的热量有50%被饭吸收，则需要完全燃烧多少天然气？（假设消耗的电能全转化为内能，天然气的热值为3.6×107J/m3）
(2)电饭锅在保温状态时，R1消耗的电功率是多少？
(3)若在电路中增加一个电阻R3，使该电饭锅的加热功率提高到1100W，求电阻R3阻值，并在甲图中画出此时R3的连接情况。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、C
4、B
5、C
6、B
7、C
8、A
9、C
10、A
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、水的比热容大，温度变化慢 水蒸发吸热
14、增大 2700 8
15、kWh 2200 10
16、永不停息的做无规则运动
三、实验题（共12分）
17、 2.2 B 0.5 增大 0.75
18、 C 0.1 0.12 0.5 增大
19、断开 电流表正负接线柱接反了 各支路电流之和 选用的灯泡规格相同 只测一组实验数据，结论有偶然性
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）8.4 × 106 J；（2）48.4 Ω；（3）2000 W；（4）5000 s。
23、 (1)0.029；(2)165W；(3)220
实验次数
A处电流IA/A
B处电流IB/A
C处电流IC/A
1
0.10
0.12
0.22
2
0.15
0.22
0.37
3
0.10
0.24
0.34
A处电流IA/A
B处电流IB/A
C处电流IC/A
0.18
0.18
0.36
