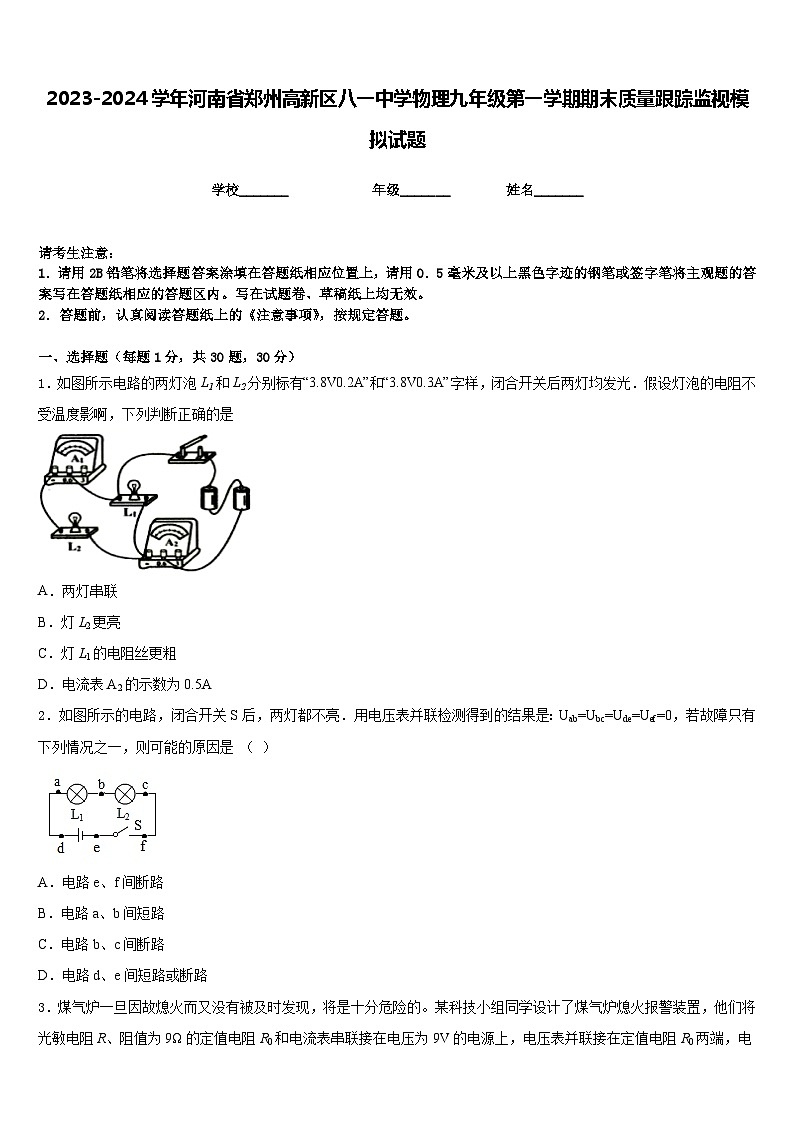

2023-2024学年河南省郑州高新区八一中学物理九年级第一学期期末质量跟踪监视模拟试题含答案
展开
这是一份2023-2024学年河南省郑州高新区八一中学物理九年级第一学期期末质量跟踪监视模拟试题含答案，共9页。试卷主要包含了关于磁场，下列说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示电路的两灯泡L1和L2分别标有“”和“”字样，闭合开关后两灯均发光．假设灯泡的电阻不受温度影啊，下列判断正确的是
A．两灯串联
B．灯L2更亮
C．灯L1的电阻丝更粗
D．电流表A2的示数为0.5A
2．如图所示的电路，闭合开关S后，两灯都不亮．用电压表并联检测得到的结果是：Uab=Ubc=Ude=Uef=0，若故障只有下列情况之一，则可能的原因是 （ ）
A．电路e、f间断路
B．电路a、b间短路
C．电路b、c间断路
D．电路d、e间短路或断路

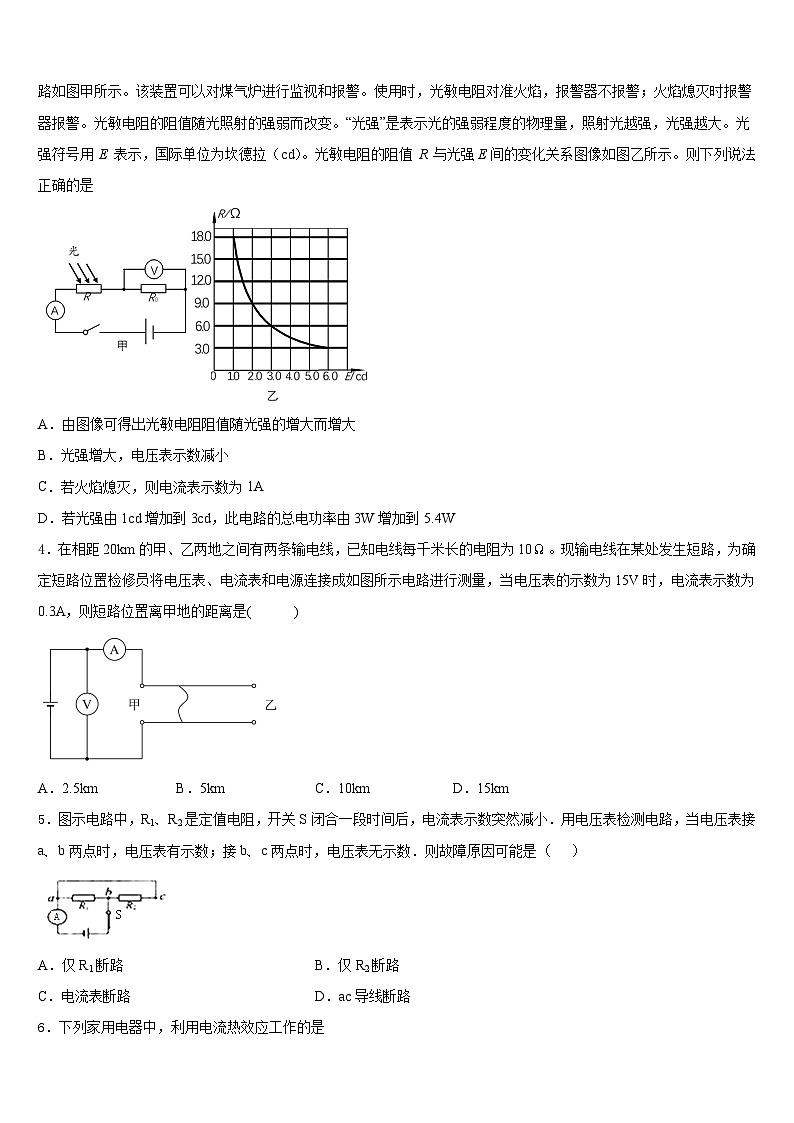

3．煤气炉一旦因故熄火而又没有被及时发现，将是十分危险的。某科技小组同学设计了煤气炉熄火报警装置，他们将光敏电阻R、阻值为9Ω的定值电阻R0和电流表串联接在电压为9V的电源上，电压表并联接在定值电阻R0两端，电路如图甲所示。该装置可以对煤气炉进行监视和报警。使用时，光敏电阻对准火焰，报警器不报警；火焰熄灭时报警器报警。光敏电阻的阻值随光照射的强弱而改变。“光强”是表示光的强弱程度的物理量，照射光越强，光强越大。光强符号用 E 表示，国际单位为坎德拉（cd）。光敏电阻的阻值 R 与光强E间的变化关系图像如图乙所示。则下列说法正确的是
A．由图像可得出光敏电阻阻值随光强的增大而增大
B．光强增大，电压表示数减小
C．若火焰熄灭，则电流表示数为1A
D．若光强由1cd增加到3cd，此电路的总电功率由3W增加到5.4W
4．在相距20km的甲、乙两地之间有两条输电线，已知电线每千米长的电阻为10。现输电线在某处发生短路，为确定短路位置检修员将电压表、电流表和电源连接成如图所示电路进行测量，当电压表的示数为15V时，电流表示数为0.3A，则短路位置离甲地的距离是( )
A．2.5kmB．5kmC．10kmD．15km
5．图示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．则故障原因可能是（ ）
A．仅R1断路B．仅R2断路
C．电流表断路D．ac导线断路

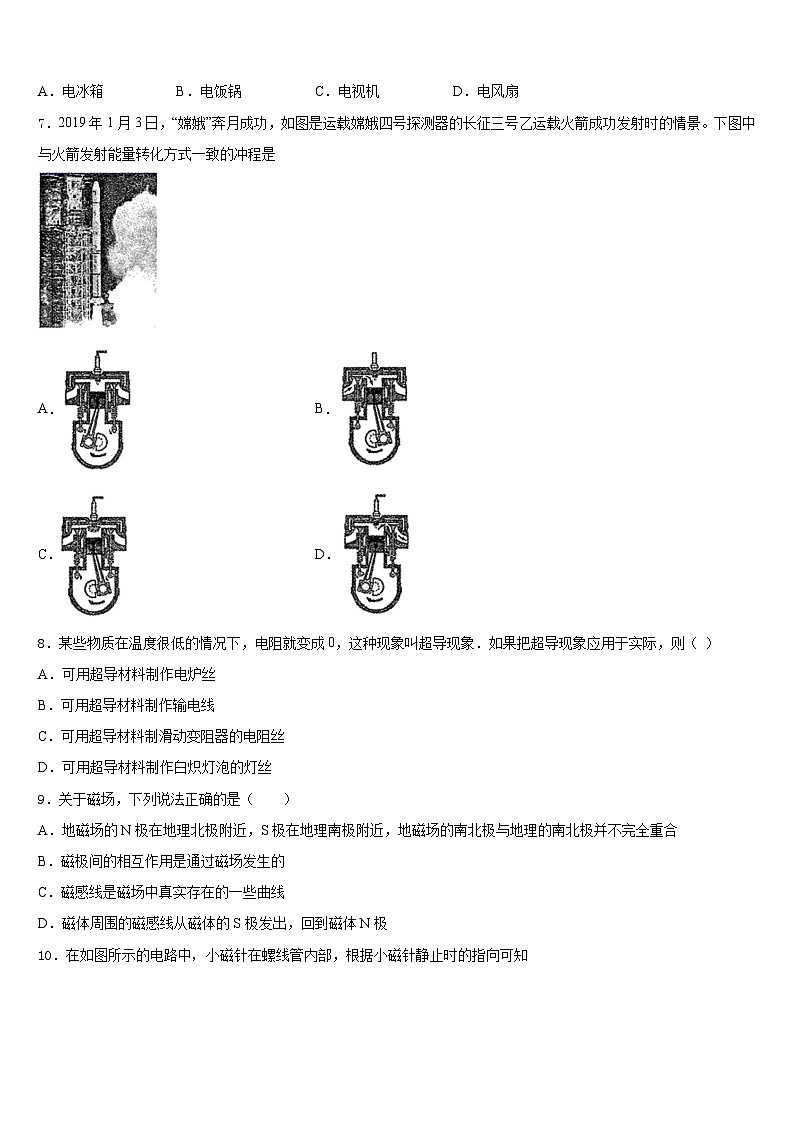

6．下列家用电器中，利用电流热效应工作的是
A．电冰箱B．电饭锅C．电视机D．电风扇
7．2019年1月3日，“嫦娥”奔月成功，如图是运载嫦娥四号探测器的长征三号乙运载火箭成功发射时的情景。下图中与火箭发射能量转化方式一致的冲程是
A．B．
C．D．
8．某些物质在温度很低的情况下，电阻就变成0，这种现象叫超导现象．如果把超导现象应用于实际，则（ ）
A．可用超导材料制作电炉丝
B．可用超导材料制作输电线
C．可用超导材料制滑动变阻器的电阻丝
D．可用超导材料制作白炽灯泡的灯丝
9．关于磁场，下列说法正确的是（ ）
A．地磁场的N极在地理北极附近，S极在地理南极附近，地磁场的南北极与地理的南北极并不完全重合
B．磁极间的相互作用是通过磁场发生的
C．磁感线是磁场中真实存在的一些曲线
D．磁体周围的磁感线从磁体的S极发出，回到磁体N极
10．在如图所示的电路中，小磁针在螺线管内部，根据小磁针静止时的指向可知
A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源正极
C．a端是通电螺线管的N极，c端是电源负极D．b端是通电螺线管的N极，d端是电源负极
11．将规格为“12V 3W”的灯和规格为“12V 6W”的灯串联在电压为12V的电路中，忽略灯丝电阻变化，则下列说法正确的是（ ）
A．与灯丝电阻之比为
B．灯与灯实际功率之比为
C．两灯均不能正常发光，灯更亮些
D．两灯消耗的总功率为2W
12．如图所示的电路中，电源两端电压保持不变．开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是 （ ）
A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗
D．电流表的示数变小，灯L变亮
二、填空题（每题5分，共4题，20分）
13．元旦晚会要装些小灯泡来增加气氛，现有一批阻值是10、正常发光电流为0.5A的小灯泡，则每个小灯泡正常发光时其两端电压为_______V，应把_______个这样的灯泡_______(填“串”或“并”)联在220V电路中使用。
14．有一种亮度可以调节的小台灯，其电路图如图甲所示，电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图乙所示，灯泡L的额定电压为12V。则灯泡L的额定功率为_________W。调节滑动变阻器R，使灯泡L的功率为3.6W，此时滑动变阻器R接入电路的阻值为________Ω。
15．天然气是目前使用的清洁能源之一，天然气燃烧是将______能转化为内能，完全燃烧的天然气，若释放的能量有80%被水吸收，在一个标准大气压下可将______的水从20℃加热至沸腾。 [，]
16．在如图所示的电路中，电源电压保持不变，。闭合开关S，移动滑动变阻器的滑片P，当滑片P移到最右端时，电流表的示数为0.6A；当滑片P移到最左端时，电流表的示数为0.2A，则滑动变阻器的最大阻值为_____。
三、实验题（共12分）
17．（4分）小明小组在测量额定电压为2.5V小灯泡电功率的实验中，实验电路图如图甲所示。
(1)闭合开关前，应将滑动变阻器滑片P移到最_____端；（填“左”或“右”）
(2)检查电路连接无误后，闭合开关S，电压表有示数，电流表也有示数，灯泡不亮。产生灯泡不亮现象的原因可能是_____；
(3)实验时，电压表和电流表读数记录在上表中。实验结束后，同学们想知道小灯泡的额定功率，却发现没有测小灯泡正常工作时的电流，小丽同学认为可利用表中某组数据求出电阻R，再利用求出小灯泡的额定功率。请指出错误原因_____；
(4)小刘同学将表中数据转换为图乙的曲线，由图可知小灯泡的额定功率为_____W；
(5)现在将该小灯泡与一个20Ω的定值电阻串联后，接入电压为3V的电源两端，则此时小灯泡的实际功率是_____W。
18．（4分）小宇同学参加了学校“研究性学习小组”，探究了“研究磁体的磁性强弱是否与温度有关”的课题。他做的实验如下：将一条形磁铁的一端固定在铁架台上，另一端吸着一些小铁钉，用酒精灯给磁铁加热，如图甲所示，经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下。
（1）从小宇的实验可得出的初步结论是_____。
（2）根据这一结论，小宇大胆设计了一个温度报警器，如图乙所示，请简述它的工作原理：当温度逐渐升高时，磁铁_____无法_____（填：“排斥”或“吸引”）弹簧开关，从而使电铃报警。
（3）同组的同学却认为小宇设计的温度报警器没有如图丙所示的这种设计好。请你比较两种温度报警器，指出小宇设计中的不足之处_____。
19．（4分）如图甲是探究“物质熔化规律”的实验装置。
（1）实验中通过水对试管加热，而不是直接加热试管，目的是_____；
（2）加热过程中某时刻温度计示数如图甲所示，该物质此时的温度为_____℃；
（3）实验中每隔一分钟记录一次物质的温度及对应状态，并记录数据，作出温度随时间变化的规律图象，如图乙所示由图象可知：
①该物质属于_____（选填“晶体”或“非晶体”），这样判断的依据是_____；
②由图象可知该物质的熔点是_____℃，该物质从开始熔化到完全熔化持续了_____min。
③物质在第3min具有内能_____（选填“大于”、“小于”或“等于”）在第5min具有的内能；
④该物质在CD段的比热容是AB段比热容的_____倍（被加热物质的质量和吸、放热功率不变）。
四、作图题（共16分）
20．（8分）将图中的开关和三孔插座正确接入家庭电路，使开关能控制插座的通、断电．
（____）
21．（8分）小明站在地面上，用图所示滑轮组匀速提起重物，画出滑轮组的绕绳方法．
（______）
五、计算题（共22分）
22．（10分）为建设绿水青山的良好生态，我市多地用上了天然气。如图是用某型号天然气灶在烧水，完全燃烧100g天然气，可使10kg的水温度升高44℃。[c水=4.2×103J/（kg·℃），q天燃气=4.4×107J/kg]。求：
（1）100g天然气完全燃烧所放出的热量；
（2）题目中10kg的水吸收的热量；
（3）该天然气灶的烧水热效率。
23．（12分）在“探究水沸腾时温度变化的特点”实验中，用酒精灯给烧杯中的水加热，烧杯中盛有20℃、质量为100g的水，在一个标准大气压下加热至沸腾，假如完全燃烧酒精3g．[水的比热容为4.2×103J/（kg•℃），酒精的热值为3.0×107J/kg]求：
（1）水吸收的热量是多少？
（2）此过程中酒精灯烧水的热效率．
（3）科学研究表明：1g 100℃的水汽化成同温度的水蒸汽需要吸收2.26×103J的热量．水开始沸腾后持续观察沸腾现象，同时发现水的质量减少了5g，求此过程水汽化成水蒸气所吸收的热量．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、D
4、A
5、D
6、B
7、C
8、B
9、B
10、A
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、5 44 串
14、9.6 15
15、化学 20
16、20
三、实验题（共12分）
17、右 变阻器连入电路中的电阻过大 灯泡电阻不是定值 0.5 0.1
18、高温可消磁 磁性减弱 吸引 难以设定报警的具体温度
19、使物质受热均匀 ﹣2 晶体 吸收热量，温度不变 0 4 小于 2
四、作图题（共16分）
20、见解析
21、
五、计算题（共22分）
22、 (1)4.4×106J；(2)1.848×106J；(3)42%。
23、（1）3.36×104J；（2）37.3%；（3）1.13×104J．
