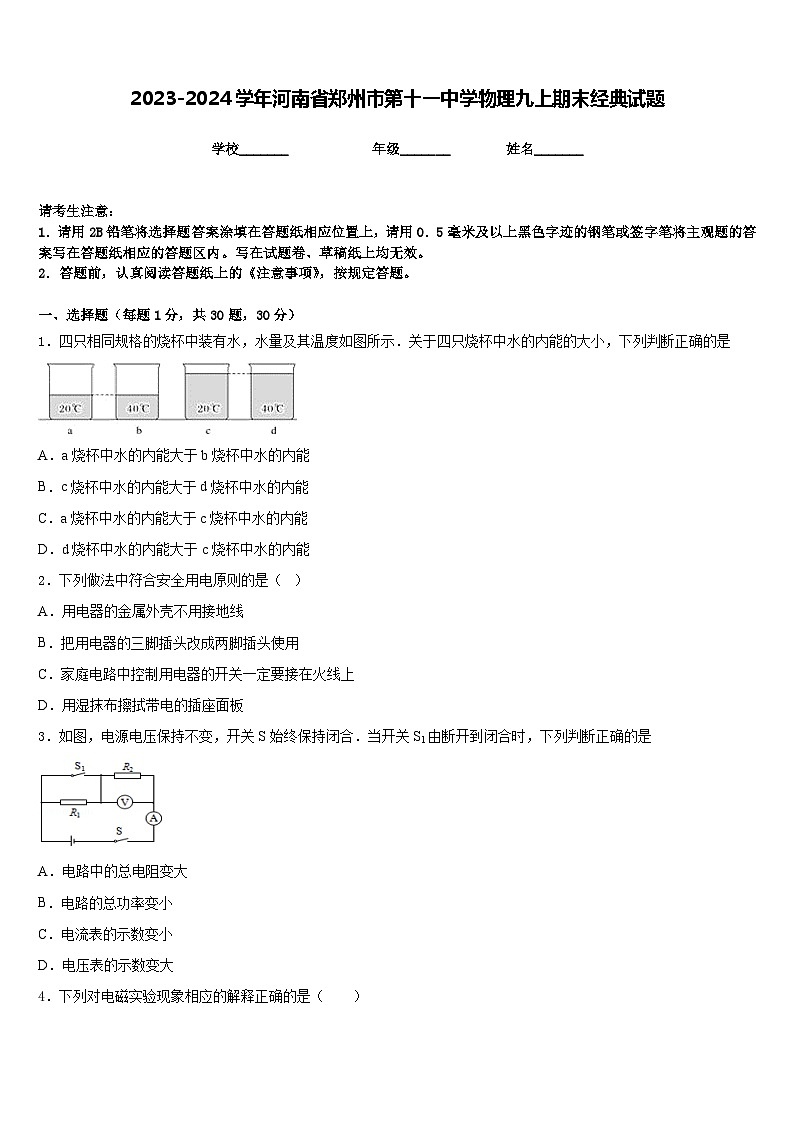

2023-2024学年河南省郑州市第十一中学物理九上期末经典试题含答案

这是一份2023-2024学年河南省郑州市第十一中学物理九上期末经典试题含答案，共10页。试卷主要包含了关于电磁现象，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．四只相同规格的烧杯中装有水，水量及其温度如图所示．关于四只烧杯中水的内能的大小，下列判断正确的是
A．a烧杯中水的内能大于b烧杯中水的内能
B．c烧杯中水的内能大于d烧杯中水的内能
C．a烧杯中水的内能大于c烧杯中水的内能
D．d烧杯中水的内能大于c烧杯中水的内能
2．下列做法中符合安全用电原则的是（ ）
A．用电器的金属外壳不用接地线
B．把用电器的三脚插头改成两脚插头使用
C．家庭电路中控制用电器的开关一定要接在火线上
D．用湿抹布擦拭带电的插座面板
3．如图，电源电压保持不变，开关S始终保持闭合．当开关S1由断开到闭合时，下列判断正确的是
A．电路中的总电阻变大
B．电路的总功率变小
C．电流表的示数变小
D．电压表的示数变大

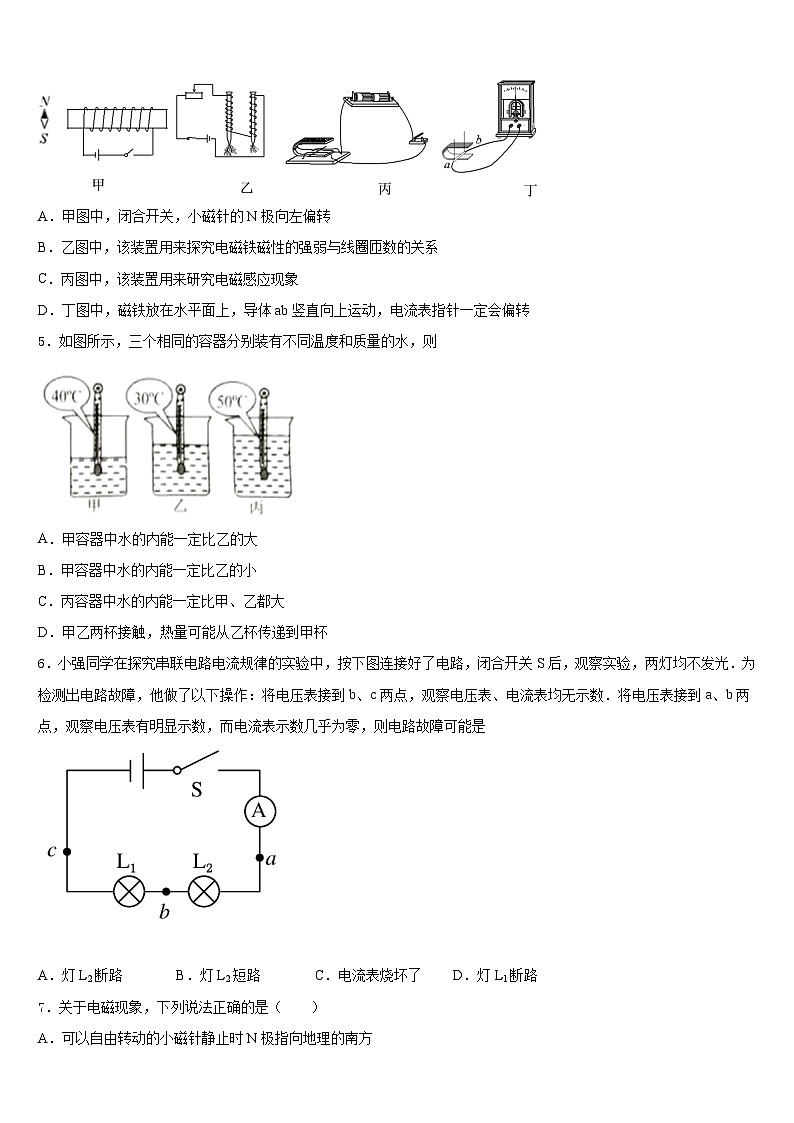

4．下列对电磁实验现象相应的解释正确的是（ ）
A．甲图中，闭合开关，小磁针的N极向左偏转
B．乙图中，该装置用来探究电磁铁磁性的强弱与线圈匝数的关系
C．丙图中，该装置用来研究电磁感应现象
D．丁图中，磁铁放在水平面上，导体ab竖直向上运动，电流表指针一定会偏转
5．如图所示，三个相同的容器分别装有不同温度和质量的水，则
A．甲容器中水的内能一定比乙的大
B．甲容器中水的内能一定比乙的小
C．丙容器中水的内能一定比甲、乙都大
D．甲乙两杯接触，热量可能从乙杯传递到甲杯
6．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是
A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路
7．关于电磁现象，下列说法正确的是（ ）
A．可以自由转动的小磁针静止时N极指向地理的南方
B．导体在磁场中做切割磁感线运动，导体中一定产生电流
C．导体中的自由电子在做定向移动时，周围会产生磁场，磁场方向与电流方向无关
D．发电机是根据电磁感应现象制成的，是将机械能转化为电能的装置
8．如图为小强实验时所用电路，电路中电流表的量程为，电压表的量程为，滑动变阻器的最大值为50Ω，定值电阻R0为10Ω，电源电压为6V且保持不变，实验时操作正确并保证电路各元件安全，则在闭合开关后，移动滑片P的过程中（ ）
①电流表最小示数是0.3A
②R0消耗的最大功率是3.8W
③电路消耗的最小功率是1.5W
④滑动变阻器允许接入的最大电阻是10Ω
A．①②B．②③C．③④D．①④
9．如图所示，将两个铅柱的底面削平、削干净，紧紧压在一起，在下面吊一个重物都不能把它们拉开．这个实验事实说明（ ）
A．物质是由分子构成的B．分子在不停地做热运动
C．分子之间存在引力D．分子之间存在斥力
10．下列现象中通过热传递的方式改变物体内能的是
A．陨石进入大气层后燃烧发光B．天冷时人们通常会搓手取暖
C．锯木头时锯片发热D．烈日下自行车轮胎受热会胀破
11．如图所示，把重为G的物体甲从A点竖直向上匀速拉至B点的过程中，绳的拉力对甲做的功为WAB；用平行于斜面的拉力把重也为G的物体乙沿斜面从C点匀速拉至与B等高的D点，在此过程中的拉力对乙做的功为WCD，斜面的机械效率为（ ）
A．B．
C．D．
12．一种用于轻型低速飞机的活塞式航空发动机，它有多个气缸，气缸工作时经历进气、压缩、膨胀、排气四个过程，在这四个过程中，能为飞机提供动力的是
A．进气B．压缩C．膨胀D．排气
二、填空题（每题5分，共4题，20分）
13．如图所示，电源电压保持不变。闭合开关，电压表示数如图所示，为 V。当滑动变阻器的滑片P向右移动时，电流表的示数将 （选填“变大”、“变小”或“不变”）
14．如图电源电压恒定，Rx的阻值是20Ω，闭合开关S1S2，电流表示数0.6A；只断开S2，电流表示数0.2A．则电源电压是_____V，R0是_____ Ω。
15．重力灯是英国里弗斯设计的一款概念环保灯，它是通过一定的装置将重力势能转化为电能的设备。如图所示，已知沙袋重力为200N，用滑轮系统将它提升到2m高处，然后放手让沙袋下降到地面，此过程中重力所做的功是____J。已知重力灯功率为0.5W，重力势能转化为电能效率为50%，则每举高一次该沙袋使重力灯正常照明__s。
16．图中单缸四冲程汽油机正处在______冲程.若该汽油机转速为1800r/min，则它每分钟完成___个冲程.用水循环带走汽油机产生的热量，这是利用了水的_________较大的特性。
三、实验题（共12分）
17．（4分）在“探究比较不同物质吸热能力”的实验中：
（1）设计实验时应运用控制变量法：
①用水和煤油做实验，应使水和煤油的___________相等；
②用电加热器加热，应用了相同的电加热器在相同时间内对外供热___________的特点；
（2）实验所需的器材有：电加热器、___________、搅拌器、天平 、电源、计时的秒表、水和煤油；
（3）实验中得到如下一组数据：
①比较分析1、3号烧杯的实验记录、可以得出的初步结论是：质量相等的不同物质，升高相同的温度，吸收的热量不同；
②比较分析1、2号烧杯的实验记录，可以得出的初步结论是：_________________；
③比较分析_________________号和_________________号烧杯的实验记录，可以得出的初步结论是：质量相等的同种物质，升高不同的温度，吸收的热量不同；
④实验说明物体吸收热量的多少不仅与物体的质量和升高的温度有关，还与_________________有关。
18．（4分）在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω．
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉．________
（2）小宇同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为___V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向___（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（3）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U关系图象，根据图象信息，可计算出小灯泡的额定功率是___W，还可以得出：小灯泡的实际功率随实际电压的增大而____（选填“增大”、“减小”或“不变”）．
（4）小叶同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出她在实验中两个操作不当之处是：①____________________；②___________________．
19．（4分）实验室有一小灯泡，上面标有2.5V字样，为测定其额定功率，小明设计了图甲所示电路，并找到合适器材进行实验。
（1）根据如图甲电路图，请你用笔画线代替导线，将图乙实物图补充完整。
（_____）
（2）调节滑动变阻器使电压表示数为2.5V时，电流表示数如图丙所示，小灯泡额定电流为_____A，额定功率为_____W。
四、作图题（共16分）
20．（8分）如图所示，请你根据实物图，在虚线框中画出对应的电路图。
（_____）
21．（8分）两个螺线管通电后互相排斥，而且电流表的连接正确。请在图中画出螺线管B的绕法，并标出小磁针右端的极性。
（_____）
五、计算题（共22分）
22．（10分）扬扬同学家电热水器的简化电路图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部，当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用来加热且阻值不变的电热丝，使用时，手动闭合开关S1，电热水器开始工作．电热水器部分参数如表所示，求：
（1）电热丝R1的阻值是多少？
（2）加热时流过电热丝R2的电流是多少？
（3）假设将初温20℃的一满箱水加热至设定温度用了50min，则电热水器的效率是多少？
23．（12分）如图是小邦同学设计的调光灯电路，R0为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。已知滑动变阻器R的规格为“10Ω 2A”，灯泡L上标着“10V 12W”的字样，电源电压恒为16V．灯泡电阻随温度变化。
（1）求定值电阻R0的阻值；
（2）当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，求此时灯泡的实际功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、D
4、B
5、C
6、A
7、D
8、D
9、C
10、D
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、2.5 变大
14、6 10
15、400 400
16、压缩 3600 比热容
三、实验题（共12分）
17、质量和初温 相同 温度计 质量不同的相同物质，升高相同的温度，吸收的热量不同 3 4 种类
18、 2.2 B 0.5 增大 连接电路时开关没有断开 连接电路时滑片没有置于最大阻值处
19、 0.5 1.25
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)220Ω；(2)8A；(3)70.7％
23、（1）5Ω（2）6W
烧杯号
液体
质量m/g
初温t1/°C
末温t2/°C
加热时间t/min
1
水
300
20
30
12.3
2
水
120
20
30
6.2
3
煤油
300
20
30
6.1
4
煤油
300
20
25
3.1
额定电压
220V
频率
50Hz
保温功率
220W
加热功率
1980W
水箱容量
50L
设定温度
40℃
