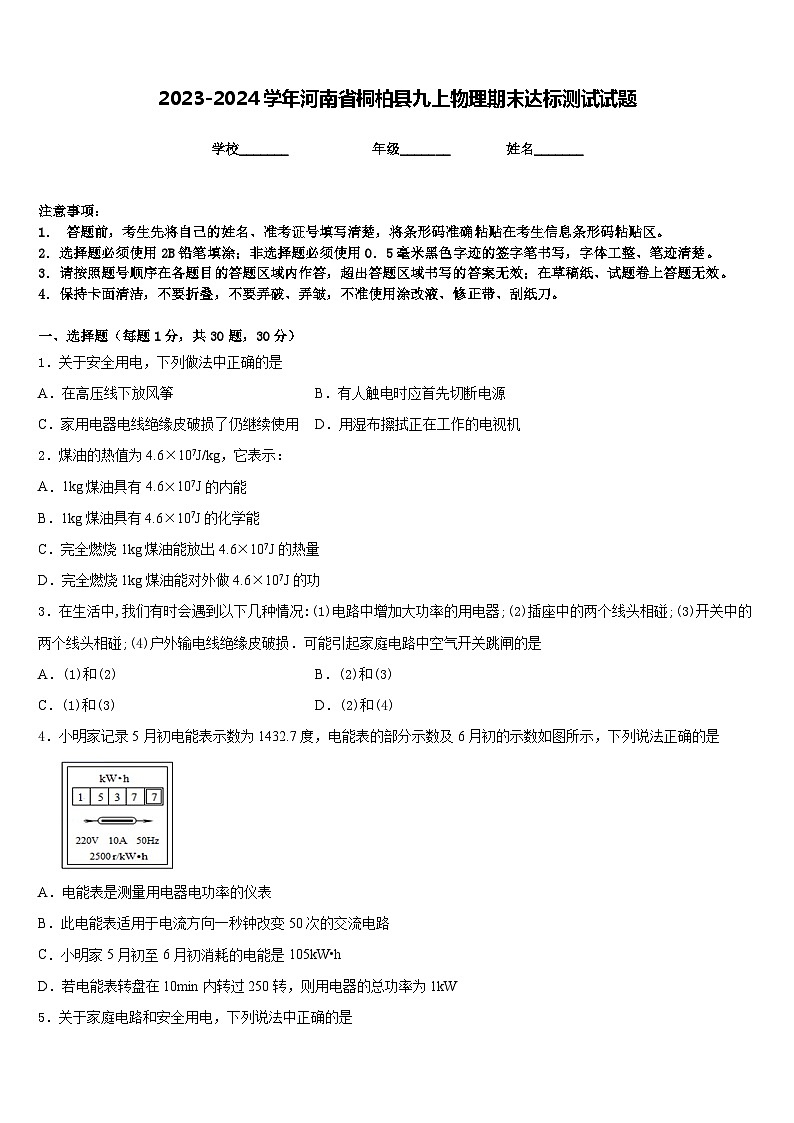

2023-2024学年河南省桐柏县九上物理期末达标测试试题含答案

这是一份2023-2024学年河南省桐柏县九上物理期末达标测试试题含答案，共8页。试卷主要包含了下列单位中，是热值单位的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．关于安全用电，下列做法中正确的是
A．在高压线下放风筝B．有人触电时应首先切断电源
C．家用电器电线绝缘皮破损了仍继续使用D．用湿布擦拭正在工作的电视机
2．煤油的热值为4.6×107J/kg，它表示：
A．1kg煤油具有4.6×107J的内能
B．1kg煤油具有4.6×107J的化学能
C．完全燃烧1kg煤油能放出4.6×107J的热量
D．完全燃烧1kg煤油能对外做4.6×107J的功
3．在生活中,我们有时会遇到以下几种情况:(1)电路中增加大功率的用电器;(2)插座中的两个线头相碰;(3)开关中的两个线头相碰;(4)户外输电线绝缘皮破损．可能引起家庭电路中空气开关跳闸的是
A．(1)和(2)B．(2)和(3)
C．(1)和(3)D．(2)和(4)
4．小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是
A．电能表是测量用电器电功率的仪表
B．此电能表适用于电流方向一秒钟改变50次的交流电路
C．小明家5月初至6月初消耗的电能是105kW•h
D．若电能表转盘在10min内转过250转，则用电器的总功率为1kW
5．关于家庭电路和安全用电，下列说法中正确的是
A．在未断开电源的情况下更换灯泡B．我国家庭电路的电压为36V
C．在触电事故现场，要立即切断电源D．用潮湿的手拔动电器设备的开关
6．下列单位中，是热值单位的是（ ）
A．kgB．kW·hC．J/m3D．V
7．如图甲所示，电源电压恒为21V， 灯泡L上标有“10V 5W”字样（灯丝电阻不随温度而变化），电流表量程为0~0.6A，电压表量程为0~15V，滑动变阻器R的最大阻值为16Ω，当只闭合S和S1，移动滑动变阻器的滑片P时，它两端的电压与其接入电路的电阻关系如图乙所示。当滑动变阻器接入电路的阻值由R1增大到4R1时，定值电阻R0的电功率变化了7. 35W，则下列判断正确的是
A．只闭合S和S1，当滑动变阻器接入电路的阻值由R1增大到4R1时，电路中的电流之比为4：1
B．只闭合S和S2，在保证电路安全的情况下，滑动变阻器R消耗的电功率范围为5.5W~4.5W
C．只闭合S和S1，当滑动变阻器接入电路的阻值分别为R1和4R1时，滑动变阻器消耗的功率之比为1：2
D．只闭合S和S1，在保证电路安全的情况下，当电阻R0消耗电功率最大时，滑动变阻器R消耗的电功率为4.5W
8．图甲所示的是中国科技馆“模拟避雷针”的实验展台。当参与者按下“有避雷针”按钮时，从高压发生器尖端涌出的白色闪电，会径直劈向大楼模型顶部的避雷针上，大楼不会受到任何影响；当参与者按下“无避雷针”按钮时，避雷针收缩到大楼内部，白色闪电劈向大楼，大楼内部泛起红光，燃起“熊熊大火”，如图乙为上述情景的示意图。下列说法中正确的是（ ）
A．制作避雷针的材料为绝缘体
B．云层放电时创造了电荷
C．图乙中闪电发生时，与避雷针相连的金属线中的电流方向是从避雷针指向云层
D．高压发生器模拟云层放电时，云层失去了原子核，带上了负电

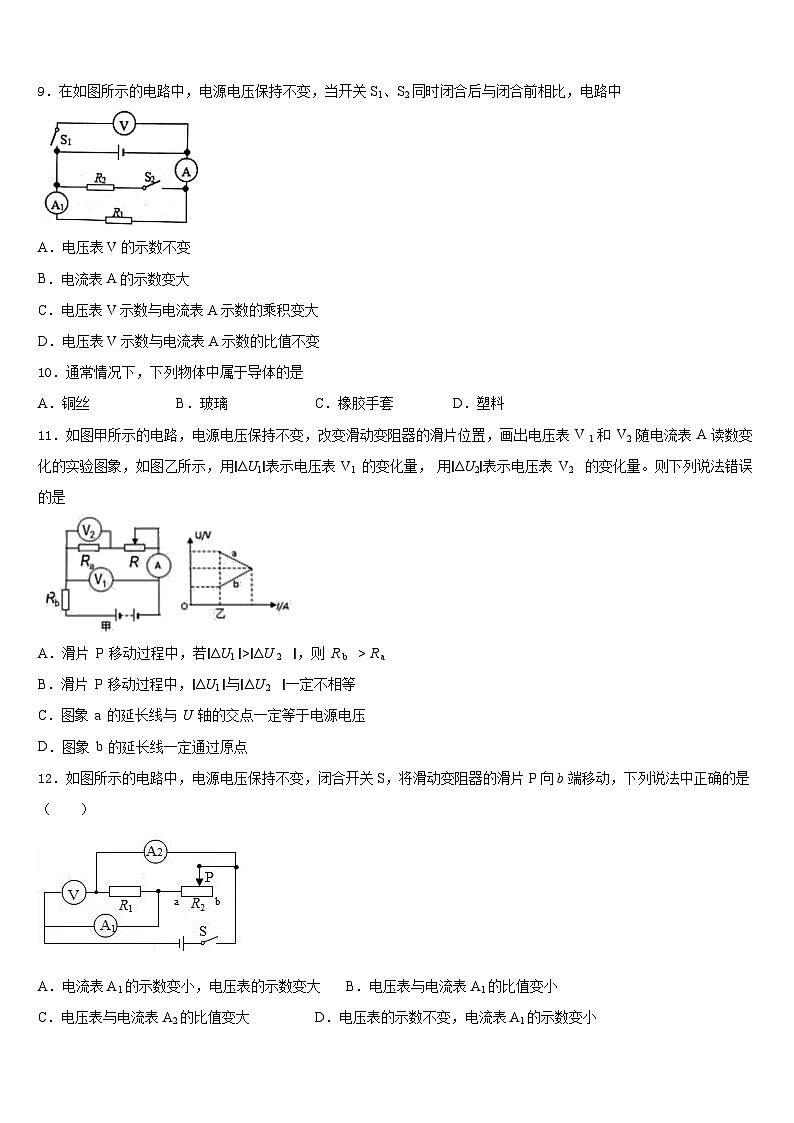

9．在如图所示的电路中，电源电压保持不变，当开关S1、S2同时闭合后与闭合前相比，电路中
A．电压表V的示数不变
B．电流表A的示数变大
C．电压表V示数与电流表A示数的乘积变大
D．电压表V示数与电流表A示数的比值不变
10．通常情况下，下列物体中属于导体的是
A．铜丝B．玻璃C．橡胶手套D．塑料
11．如图甲所示的电路，电源电压保持不变，改变滑动变阻器的滑片位置，画出电压表 V 1 和 V2 随电流表 A读数变化的实验图象，如图乙所示，用∣ΔU1∣表示电压表 V1 的变化量， 用∣ΔU2∣表示电压表 V2 的变化量。则下列说法错误的是
A．滑片 P 移动过程中，若∣ΔU1 ∣>∣ΔU 2 ∣，则 R b > R a
B．滑片 P 移动过程中，∣ΔU1 ∣与∣ΔU 2 ∣一定不相等
C．图象 a 的延长线与 U 轴的交点一定等于电源电压
D．图象 b 的延长线一定通过原点
12．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，下列说法中正确的是（ ）
A．电流表A1的示数变小，电压表的示数变大B．电压表与电流表A1的比值变小
C．电压表与电流表A2的比值变大D．电压表的示数不变，电流表A1的示数变小
二、填空题（每题5分，共4题，20分）
13．两个不接触的磁体间的相互作用是通过_____发生的。地球是一个巨大的磁体，地磁北极在地理_____附近。
14．如图是探究“电流通过导体产生的热量跟电流、电阻和通电时间是否有关”的部分实验装置。在进行实验时，两个电阻丝通电一定时间后，可以通过比较两个U形管中液面高度的变化反应密闭空气_____，说明电阻丝产热多少不同；在该装置实验的过程中，需观察比较两个U形管中液面高度的变化，此观察比较探究的问题是：“电流通过导体产生的热量跟__________是否有关”。
15．在测量小灯泡电阻的实验中．正确连接电路并闭合开关后，电压表和电流表的示数如图所示．则流过小灯泡的电流为____A，小灯泡的电阻为_____Ω。
16． “玉兔号”是中国首辆月球车，2013年12月15日4时35分，“玉兔号”顺利驶抵月球表面．当月球上为白天时，月球车上的太阳仪可以自由旋转寻找太阳的位置．然后将______ 能转化为电能；核能是___次能源，未来人们可利用月球土壤中丰富的氦3与氘核结合成新的原子核，通过核 _____ （聚变、裂变）释放的巨大能量作为人类未来的能源．
三、实验题（共12分）
17．（4分）小明同学在探究“电流通过导体产生的热量与什么因素有关"时，采用了如图所示的实验装置.请仔细观察甲、乙两图
（1）实验时通过观察两个U形管中__________的变化来比较电流通过电阻丝产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系。
（3）在乙图所示的实验中小明把R3换成了3Ω的电阻，此实验还能否探究想要探究的问题并得出结论?_____，（选填 “能”或“不能”）你的理由是_________________________
（4）该实验采取的探究方法是____________________（写一条即可）。
（5）通电一段时间，小明发现其中一个U形管几乎没有现象出现，则出现该情况的原因可能是______.
18．（4分）某物理小组利用刻度均匀的轻质杠杆探究“杠杆平衡条件”：
（1）实验前没挂钩码时，杠杆静止的位置如图甲所示，此时应将平衡螺母向__________调节，使杠杆在水平位置平衡；
（2）调节杠杆水平平衡后，甲同学在左右两侧分别挂上钩码，如图乙所示，松手后杠杆的_______端会下沉，要使杠杆重新在水平位置平衡，如果不改变钩码总数和悬挂点位置，只需将___________即可；
（3）调节杠杆水平平衡后，乙同学设计了如图丙所示的方案探究“杠杆平衡条件”，如果在操作过程中，将弹簧测力计从竖直方向慢慢向左侧倾斜，则弹簧测力计的示数将_________。本探究方案中，杠杆的自重_________（选填“会”或“不会”）给实验结果带来影响。
19．（4分）在学习了电和磁的知识后。小杰在家里饶有兴趣地做起了小实验。他找了一枚缝衣针。 在“吸铁石”上擦了几下，然后用一根细软的棉线将缝衣针悬挂起来并保持水平，结果发现静止后针尖总是指向南方，这说明缝衣针已经被磁化成了一枚小磁针。为验证奥斯特实验，小杰把通电的台灯（60W）导线移到缝衣针的下方，并靠近缝衣针平行放置，结果发现缝衣针并未发生偏转，带着疑问，小杰在科学课堂上与大家展开讨论，结果出现了两种不同观点，这时老师让小杰用两节干电池（3V）和一段电阻丝（15Ω）重新做这个实验，结果缝衣针发生了偏转。
(1)在课堂实验中，电阻丝中通过的电流大小为___ A；
(2)下面是同学们在课堂讨论中形成的两种观点，通过小杰的课堂实验可以否定的是___（填 “A”或“B”）
A．台灯线内有两根导线，且电流方向相反，产生的磁性相互抵消 ；
B．台灯线内电流太小，产生的磁场太弱，不足以让小磁针偏转。
四、作图题（共16分）
20．（8分）如图所示，试根据通电螺线管的磁感线方向，标出通电螺线管的N极和电源的正极。
（________）
21．（8分）将图中的电灯和两个开关接入家庭电路中，要求：同时闭合两个开关，电灯发光；只闭合一个开关，电灯不发光．
五、计算题（共22分）
22．（10分）在如图所示的电路中，电源电压保持不变，电 阻 R0 的阻值为 8Ω，开关 S1处于闭合状态。当 S2 断开时，电流表 的示数为 0.5A；当开关 S2 闭合时，电流表的示数为 0.9A，此时 小灯泡正常发光。求：
(1)电源电压；
(2)灯泡正常工作时的电阻。
23．（12分）如图是“光电互补型”太阳能热水器，晴天以吸收太阳能作为加热方式，阴雨天可用电加热方式。某该种太阳能热水器水箱内的水为120kg，当水温由15℃升高到45℃时，求：
(1)这些水吸收的热量是多少？[c水=4.2×103J/（kg·℃）]
(2)若在阴雨天，采用电加热方式进行工作时的效率为70%，则要消耗的电能是多少kW·h？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、A
4、C
5、C
6、C
7、B
8、C
9、C
10、A
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、磁场 南极
14、温度的变化 电流
15、0.5 5
16、太阳；一；聚变．
三、实验题（共12分）
17、液面高度差 电阻 能 把R3换成3Ω的电阻，仍然能使通过R1与R2的电流不同 控制变量法或转换法 空气盒有可能漏气
18、右 左 左侧的钩码去掉一个，悬挂在右侧钩码下面 变大 不会
19、0.2 B
四、作图题（共16分）
20、
21、．
五、计算题（共22分）
22、 (1)4V；(2)10Ω
23、（1）1.512×107J；（2）6kW.h
