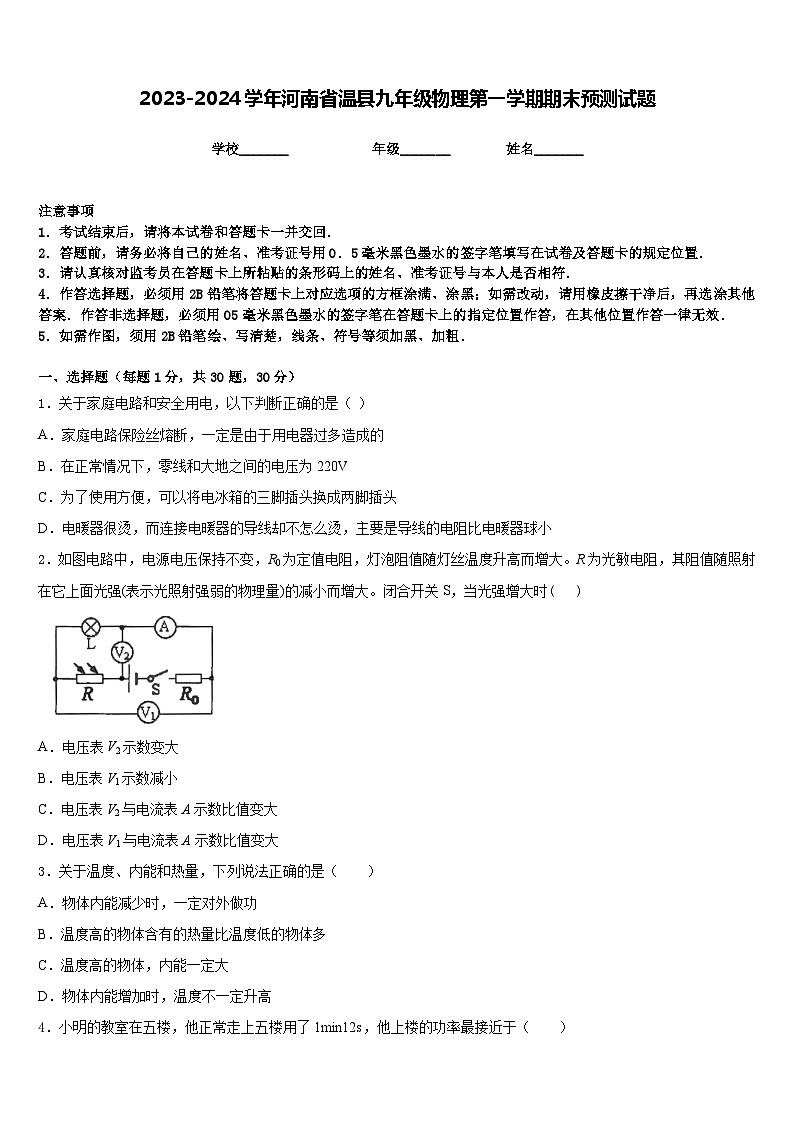

2023-2024学年河南省温县九年级物理第一学期期末预测试题含答案

这是一份2023-2024学年河南省温县九年级物理第一学期期末预测试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．关于家庭电路和安全用电，以下判断正确的是（ ）
A．家庭电路保险丝熔断，一定是由于用电器过多造成的
B．在正常情况下，零线和大地之间的电压为220V
C．为了使用方便，可以将电冰箱的三脚插头换成两脚插头
D．电暖器很烫，而连接电暖器的导线却不怎么烫，主要是导线的电阻比电暖器球小
2．如图电路中，电源电压保持不变，R0为定值电阻，灯泡阻值随灯丝温度升高而增大。R为光敏电阻，其阻值随照射在它上面光强(表示光照射强弱的物理量)的减小而增大。闭合开关S，当光强增大时( )

A．电压表V2示数变大
B．电压表V1示数减小
C．电压表V2与电流表A示数比值变大
D．电压表V1与电流表A示数比值变大
3．关于温度、内能和热量，下列说法正确的是（ ）
A．物体内能减少时，一定对外做功
B．温度高的物体含有的热量比温度低的物体多
C．温度高的物体，内能一定大
D．物体内能增加时，温度不一定升高

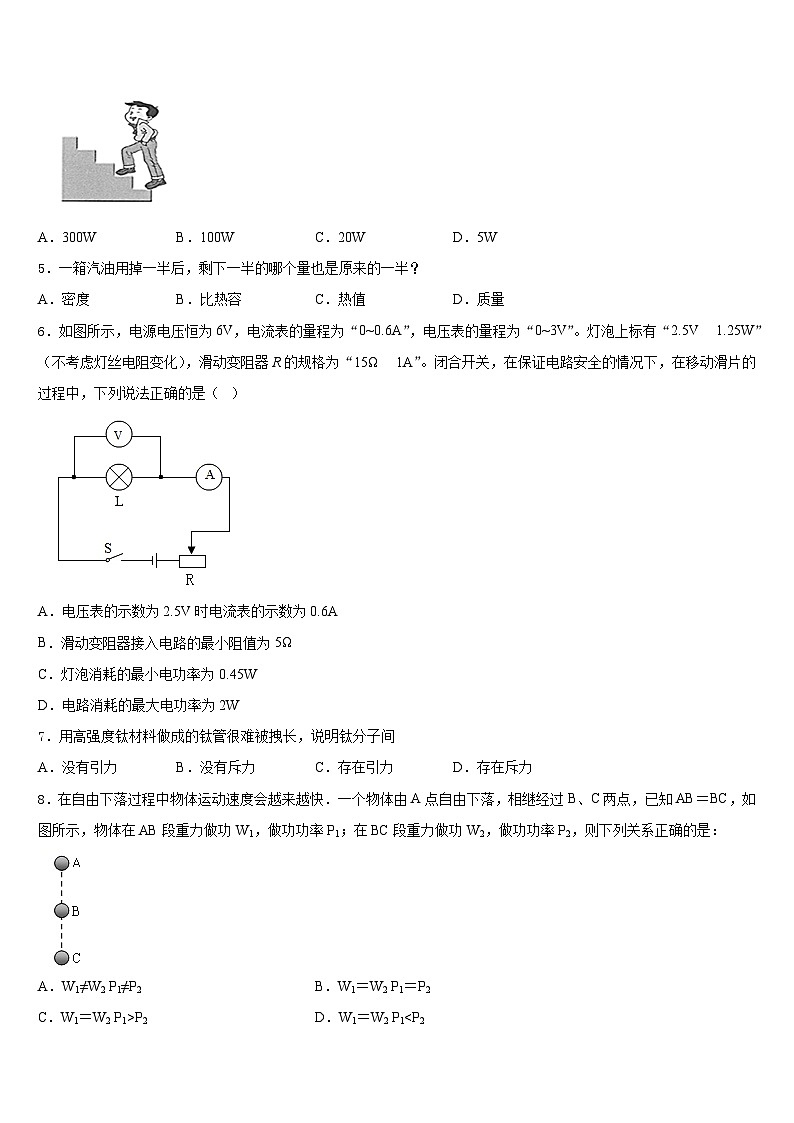

4．小明的教室在五楼，他正常走上五楼用了1min12s，他上楼的功率最接近于（ ）
A．300WB．100WC．20WD．5W
5．一箱汽油用掉一半后，剩下一半的哪个量也是原来的一半？
A．密度B．比热容C．热值D．质量
6．如图所示，电源电压恒为6V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”。灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“15Ω 1A”。闭合开关，在保证电路安全的情况下，在移动滑片的过程中，下列说法正确的是（ ）
A．电压表的示数为2.5V时电流表的示数为0.6A
B．滑动变阻器接入电路的最小阻值为5Ω
C．灯泡消耗的最小电功率为0.45W
D．电路消耗的最大电功率为2W
7．用高强度钛材料做成的钛管很难被拽长，说明钛分子间
A．没有引力B．没有斥力C．存在引力D．存在斥力
8．在自由下落过程中物体运动速度会越来越快．一个物体由A点自由下落，相继经过B、C两点，已知AB＝BC，如图所示，物体在AB段重力做功W1，做功功率P1；在BC段重力做功W2，做功功率P2，则下列关系正确的是：
A．W1≠W2 P1≠P2B．W1＝W2 P1＝P2

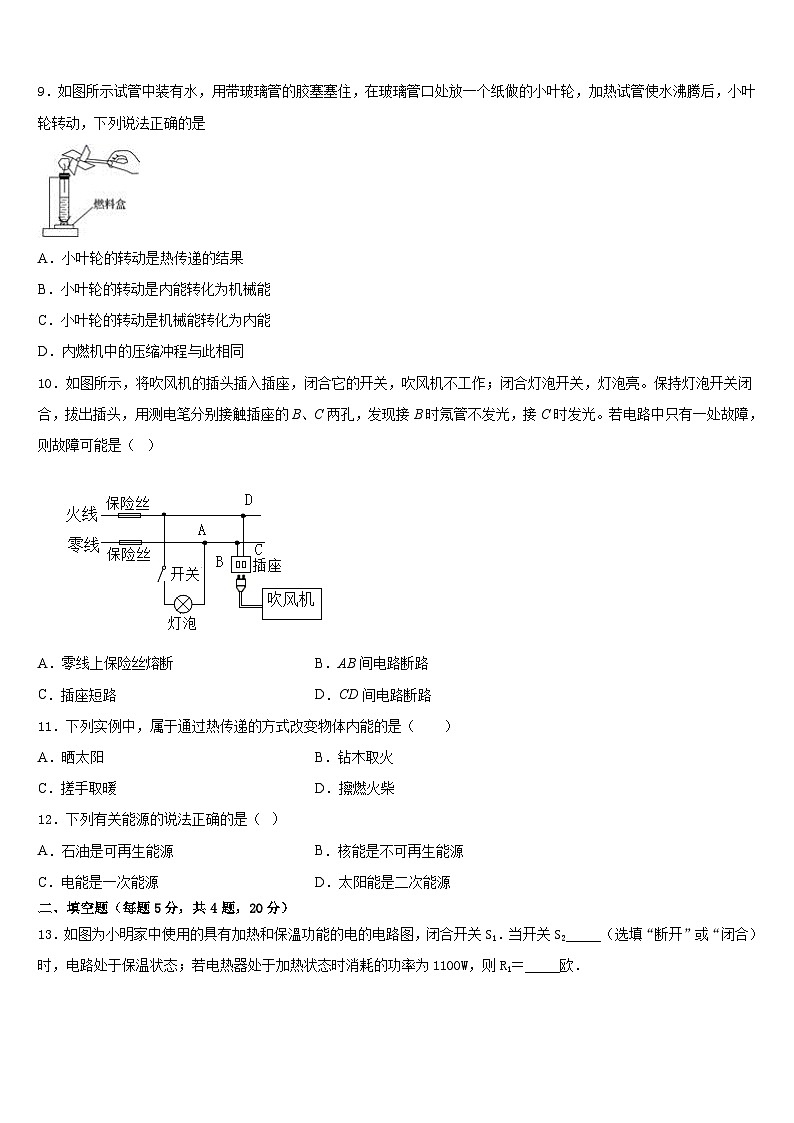

C．W1＝W2 P1>P2D．W1＝W2 P19．如图所示试管中装有水，用带玻璃管的胶塞塞住，在玻璃管口处放一个纸做的小叶轮，加热试管使水沸腾后，小叶轮转动，下列说法正确的是
A．小叶轮的转动是热传递的结果
B．小叶轮的转动是内能转化为机械能
C．小叶轮的转动是机械能转化为内能
D．内燃机中的压缩冲程与此相同
10．如图所示，将吹风机的插头插入插座，闭合它的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接B时氖管不发光，接C时发光。若电路中只有一处故障，则故障可能是（ ）
A．零线上保险丝熔断B．AB间电路断路
C．插座短路D．CD间电路断路
11．下列实例中，属于通过热传递的方式改变物体内能的是（ ）
A．晒太阳B．钻木取火
C．搓手取暖D．擦燃火柴
12．下列有关能源的说法正确的是（ ）
A．石油是可再生能源B．核能是不可再生能源
C．电能是一次能源D．太阳能是二次能源
二、填空题（每题5分，共4题，20分）
13．如图为小明家中使用的具有加热和保溫功能的电的电路图，闭合开关S1．当开关S2_____（选填“断开”或“闭合）时，电路处于保温状态；若电热器处于加热状态时消耗的功率为1100W，则R1＝_____欧．
14．当某导体两端电压是6V时，通过它的电流是0.2A，则该导体的电阻是_____Ω；当它两端电压为15V时，通过该导体的电流是_____A。
15．如图列出的是6月4日沿海城市天津和内地城市西安两地气温情况。请根据两座城市的气温变化情况判别城市名称，甲是______________，你做出判别的依据是_____________________。
16．如图所示，若使灯L1、L2串联应闭合开关_____；若闭合开关S1、S2，则灯_______发光。若使灯L1、L2并联应闭合开关_____和______。
三、实验题（共12分）
17．（4分）如图所示是“探究通过导体的电流与电压、电阻的关系”的电路图。所用实验器材是：电源（6V）、电流表（1~1．6A）、电压表（1~3V）、电阻箱（1~2．9Ω）、滑动变阻器（41Ω 2A）、开关、导线若干。
表1
表2
(1)探究电流与电压的关系时，所测得的几组电流、电压值见表1，分析表中数据可知：电阻箱接入电路的阻值为__________Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成__________关系；
(2)探究电流与电阻的关系时，应调节__________改变接入电路中的阻值，并调节__________使电压表的示数保持相同，读出电流值，所测得几组数据见表2，分析表中数据可知：电阻箱两端的电压为__________V；当导体两端电压一定时，通过导体的电流与导体的电阻成_________关系；
(3)就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V，为能完成实验，电阻箱可接入电路的阻值范围是_______Ω至__________Ω（保留一位小数）。
18．（4分）小方利用如图所示电路测量小灯泡的额定功率。现有实验器材：待测小灯泡（标有“2.5V”字样，电阻约10、电源（电压为6V）、电流表、电压表、开关、导线若干、三只滑动变阻器及其规格分别为R1（10 2A）、R2（20 2A）、R3（50 1.5A）。
(1)为完成实验，可选择滑动变阻器_________（选填题中所给的符号）。实验前，小方检查仪器时发现电流表指针指在如图（b）所示的位置，他应对电流表进行_________。
(2)排除上述问题后，小方连接好电路。为了测量小灯泡的额定功率，他调节滑动变阻器使电压表的示数为_________V，让小灯泡正常发光。若此时电流表的示数如图（c）所示，则通过小灯泡的电流为_________A，小灯泡的额定功率为_________W。
(3)小方测量了多组数据，为研究小灯泡的电阻值，他画出如图（d）所示的图像，老师认为该曲线右半段不符合实验事实，理由是_____________。
(4)另一同学为研究电流跟电阻的关系，找来5、10、15、20、25的定值电阻依次替换电路中的小灯泡，并选用一只现有的滑动变阻器完成了所需数据的测量，根据实验数据画出如图（e）的图像。由这些信息可知，该同学选用的滑动变阻器是_________（选填题中所给的符号），且当接入的定值电阻为5时，滑动变阻器连人电路的阻值为_________；当接入的定值电阻为25时，电路消耗的总功率是_________W。
19．（4分）小峻和小薇两位同学在“探究欧姆定律”的实验中，所用器材有：学生电源、电流表、电压表、标有“20Ω 2A”的滑动变阻器R'、开关、导线和定值电阻R若干（设计实验与制定计划）
（1）请根据图甲，用笔画线代替导线，将图乙中的实物电路连接完整。（要求：向右移动滑动变阻器滑片时，电路中的电流变小，且导线不能交叉）
（_______）
（分析与论证）
（2）他们先探究电流与电压的关系。闭合开关，移动滑片依次测得5组数据，其中第5次实验中电压表的指针如图丙所示，其示数为_____V。他们记录的数据如表1所示，分析数据可以得到的结论是：在电阻一定时，通过导体的电流与导体两端的电压成_____比。
表1电流与电压关系
表2电流与电阻关系
（3）他们继续探究电流与电阻的关系，先将电源电压调为6V，分别换上多个定值电阻进行探究，数据记录如表2所示，老师指出其中一组数据是拼凑的，你认为是第_____组（选填实验序号），理由是实验所用的滑动变阻器的最大阻值太_____（选填“大”或“小”）。
（4）排除拼凑的数据后，分析数据可以得到的结论是：在_____一定时，通过导体的电流与导体的电阻成反比。
（实验拓展）
（5）在不更换滑动变阻器的情况下，可以采取的措施_____（选填字母符号），完成这组拼凑数据所对应的实验测量。
A．降低定值电阻两端电压
B．降低电源电压
C．选用更大阻值的定值电阻
四、作图题（共16分）
20．（8分）将图中的电路连接完整。要求：开关S闭合后，移动滑动变阻器滑片，灯L1的亮度不变，灯L2的亮度改变。
（______）
21．（8分）如图所示，请根据小磁针静止后的指向及导线中的电流方向，标出通电螺线管的N、S 极，并画出螺线管的导线绕法．
（________）
五、计算题（共22分）
22．（10分）如图所示电路中，电源电压6 V保持不变.闭合开关，电流表示数为0.2 A；再闭合开关，电流表示数为0.6 A．求：
（1）的阻值；
（2）开关、都闭合时，经过10 s电流做的功；
（3）开关闭合、断开时，电阻消耗的电功率.
23．（12分）如图所示，有一只小灯泡，额定电压为2.4V，小灯泡正常工作时的电阻为8Ω，如果我们只有电压为3V的电源，要使小灯泡正常工作，需要串联一个多大的电阻？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、D
4、B
5、D
6、C
7、C
8、D
9、B
10、B
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、断开 44
14、30 0.5
15、天津 由于天津是沿海城市，多水，所以昼夜温差小；而西安是内陆城市，水分含量少，所以昼夜温差比较大。
16、S1 L2 S2 S3
三、实验题（共12分）
17、5 正比 电阻箱 滑动变阻器 2 反比 3.3 21
18、R2 调零 2.5 0.28 0.7 电源电压只有6V R3 5 0.72
19、 2.2 正 4 小 电压 B
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）10Ω （2）36J （3）0.8W
23、需要串联一个2Ω的电阻．
序号
电压U/V
电流I/A
1
1.1
1.21
2
1.5
1.31
3
2
1.41
序号
电阻R/Ω
电流I/A
1
5
1.41
2
11
1.21
3
21
1.11
实验序号
1
2
3
4
5
电压/V
1.0
1.2
1.8
2.0
电流/A
0.20
0.24
0.36
0.40
0.44
实验序号
1
2
3
4
电阻/Ω
10
15
20
25
电流/A
0.30
0.20
0.15
0.12
