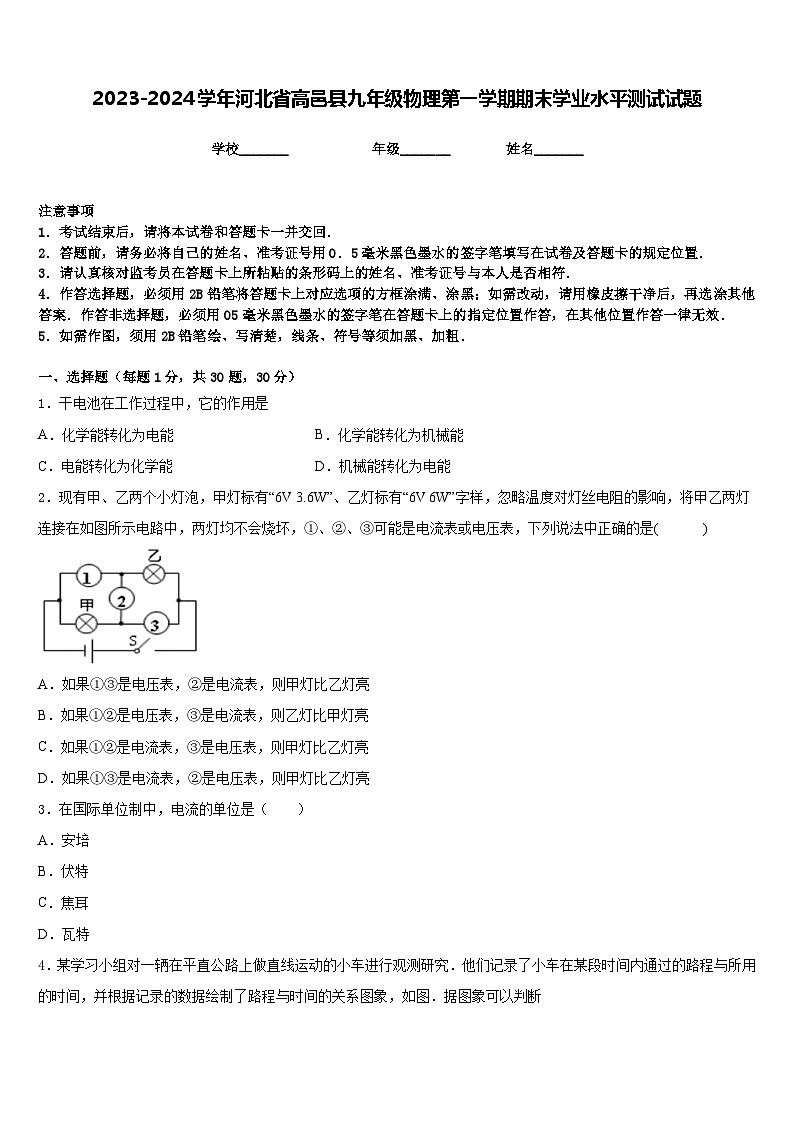

2023-2024学年河北省高邑县九年级物理第一学期期末学业水平测试试题含答案
展开
这是一份2023-2024学年河北省高邑县九年级物理第一学期期末学业水平测试试题含答案，共9页。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．干电池在工作过程中，它的作用是
A．化学能转化为电能B．化学能转化为机械能
C．电能转化为化学能D．机械能转化为电能
2．现有甲、乙两个小灯泡，甲灯标有“6V 3.6W”、乙灯标有“6V 6W”字样，忽略温度对灯丝电阻的影响，将甲乙两灯连接在如图所示电路中，两灯均不会烧坏，①、②、③可能是电流表或电压表，下列说法中正确的是( )
A．如果①③是电压表，②是电流表，则甲灯比乙灯亮
B．如果①②是电压表，③是电流表，则乙灯比甲灯亮
C．如果①②是电流表，③是电压表，则甲灯比乙灯亮
D．如果①③是电流表，②是电压表，则甲灯比乙灯亮
3．在国际单位制中，电流的单位是（ ）
A．安培
B．伏特
C．焦耳
D．瓦特

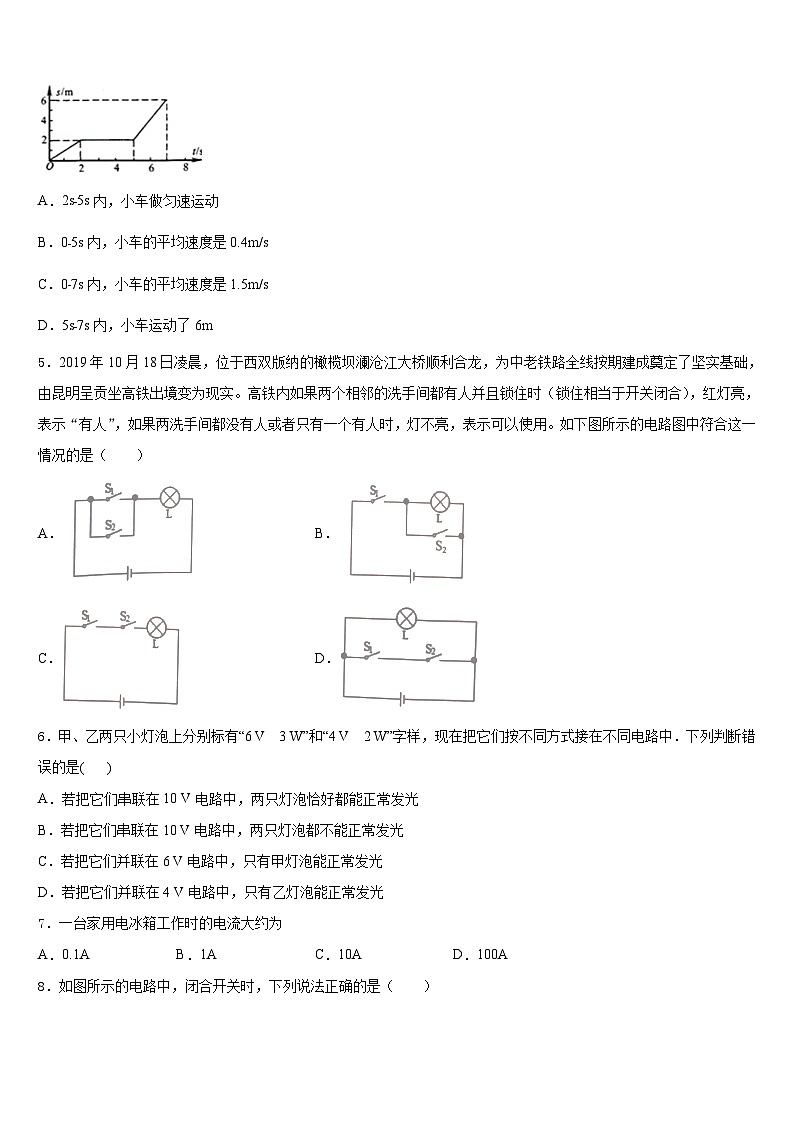

4．某学习小组对一辆在平直公路上做直线运动的小车进行观测研究．他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图．据图象可以判断
A．2s﹣5s内，小车做匀速运动
B．0﹣5s内，小车的平均速度是0.4m/s
C．0﹣7s内，小车的平均速度是1.5m/s
D．5s﹣7s内，小车运动了6m
5．2019年10月18日凌晨，位于西双版纳的橄榄坝澜沧江大桥顺利合龙，为中老铁路全线按期建成奠定了坚实基础，由昆明呈贡坐高铁出境变为现实。高铁内如果两个相邻的洗手间都有人并且锁住时（锁住相当于开关闭合），红灯亮，表示“有人”，如果两洗手间都没有人或者只有一个有人时，灯不亮，表示可以使用。如下图所示的电路图中符合这一情况的是（ ）
A．B．
C．D．
6．甲、乙两只小灯泡上分别标有“6 V 3 W”和“4 V 2 W”字样，现在把它们按不同方式接在不同电路中．下列判断错误的是( )
A．若把它们串联在10 V电路中，两只灯泡恰好都能正常发光
B．若把它们串联在10 V电路中，两只灯泡都不能正常发光
C．若把它们并联在6 V电路中，只有甲灯泡能正常发光
D．若把它们并联在4 V电路中，只有乙灯泡能正常发光
7．一台家用电冰箱工作时的电流大约为
A．0.1AB．1AC．10AD．100A

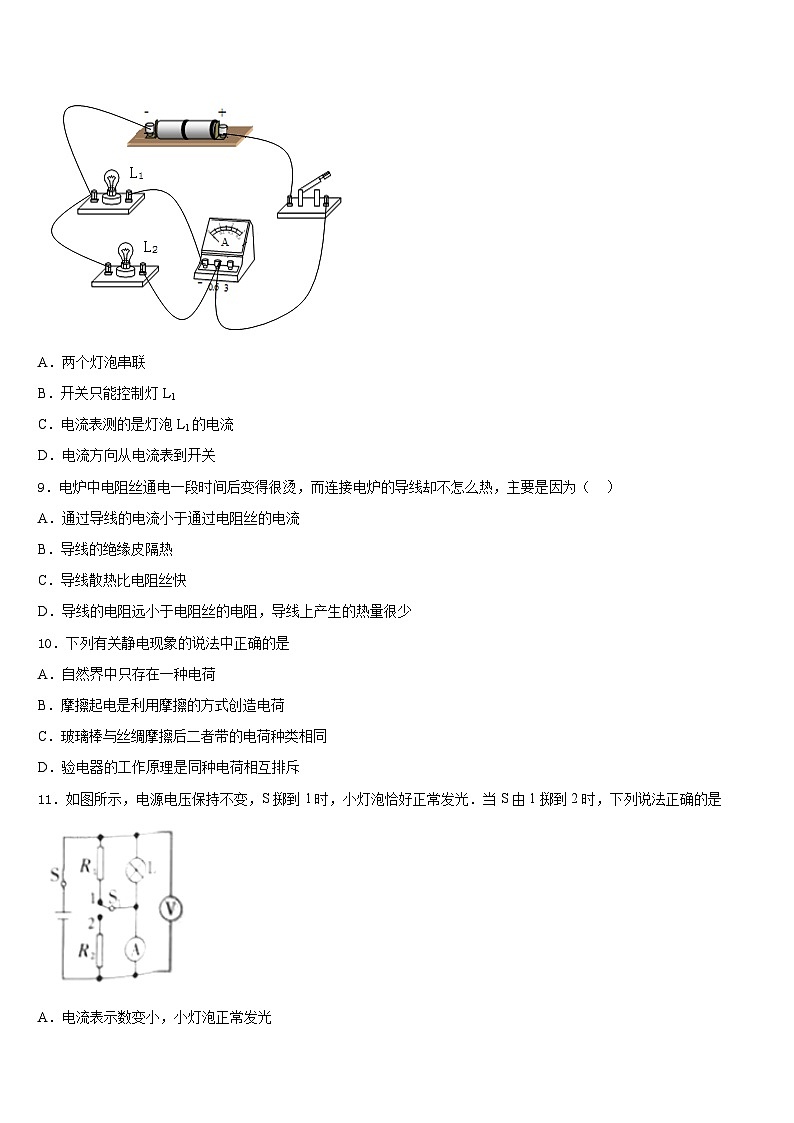

8．如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流
D．电流方向从电流表到开关
9．电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（ ）
A．通过导线的电流小于通过电阻丝的电流
B．导线的绝缘皮隔热
C．导线散热比电阻丝快
D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少
10．下列有关静电现象的说法中正确的是
A．自然界中只存在一种电荷
B．摩擦起电是利用摩擦的方式创造电荷
C．玻璃棒与丝绸摩擦后二者带的电荷种类相同
D．验电器的工作原理是同种电荷相互排斥
11．如图所示，电源电压保持不变，S掷到1时，小灯泡恰好正常发光．当S由1掷到2时，下列说法正确的是
A．电流表示数变小，小灯泡正常发光
B．电压表示数不变，小灯泡发光暗淡
C．电流表示数变小，电压表示数变小
D．电压表示数不变，电流表示数变大
12．关于分子动理论及有关现象，下列说法正确的是（ ）
A．铁块很难被压缩，说明分子之间存在相互作用的引力
B．湿衣服在热天比冷天干得快，说明热水分子间的斥力较大
C．水和酒精混合后总体积变小，说明物质的分子之间存在间隙
D．用力能将尘土从衣服上抖落，说明分子在永不停息地做无规则运动
二、填空题（每题5分，共4题，20分）
13．如图所示，电源电压恒定，电阻R1> R2。闭合开关S，电路正常工作。若将R1与R2的位置互换后闭合开关，则电流表的示数将_____，电压表的示数将_____（两空均选填“变大” “变小”或“不变”）。
14．两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为_____Ω，电源电压最多为_____V；若将它们并联时干路电流最大是_____A．
15．如图是体温计和寒暑表的一部分，其中____图是体温计，乙温度计的示数为___℃。
16．如图所示为一拉杆旅行箱的示意图．将其视为杠杆，O为支点，B为重心，BC为竖直方向，A为拉杆端点．已知箱重为250N，OA为120cm，OC为24cm.
（1）图中在A点沿图示方向施加动力F，箱子静止.则动力的力臂为________cm，大小为_______ N；
（2）使拉杆箱在图示位置静止的最小动力为_______ N；
（3）生活中，常把箱内较重物品靠近O点摆放，这样使拉杆箱在图示位置静止的最小动力将_______（选填“变大”、“变小”或“不变”）.
三、实验题（共12分）
17．（4分）用纸餐盘、纸杯和吸管按照如图方式粘合在一起做成“纸杯船”，将其放入水池中。
(1)往纸杯里倒些水，水从吸管喷出时，纸杯船就会前进，这一过程____对纸杯船做功。(池中水、喷出的水)
(2)纸船前进所获得的动能是由杯中水的__________能转化而来。
18．（4分）在探究“影响电流热效应的因素”实验中：
(1)为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫________。若他想让烧瓶内液体在短时间内温度变化更明显，应选用__________（选填“煤油”或“水”），理由是___________。
(2)小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填人表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）。由此得出：同一导体，在通电时间相等时，电流___________，其产生的热量___________。
(3)若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中___________（选填“A”或“B”）烧瓶与甲图中的烧瓶___________（选填“串联”或”并联”）。
19．（4分）如图是“探究串联电路电压的特点”的实验：
(1)如图甲所示，实验中应选择规格_________（填“相同”或“不同”）的小灯泡。李玉根据电路图连接电路，闭合开关前，发现电压表的指针指在零刻度的左侧，造成这种现象的原因是_________；
(2)实验过程中在测L1两端电压时，闭合开关，发现电压表示数为零，经过分析原因可能是_________（填出一种即可）；
(3)在连接电路的过程中，开关应该_________。李玉同学在进行实验时，电压表示数如图乙所示，为了使实验结果更准确，接下来她应该将电压表量程__________________；
(4)李玉保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她_________（选填“能”或“不能”）测出L2两端电压，分析其中理由是__________________。
四、作图题（共16分）
20．（8分）如图所示，一根木棒以O点为支点撬动石块，画出作用在A点最小动力F1，并画出阻力F1的力臂L1．
（______）
21．（8分）如图所示，能自由转动的小磁针静止在通电螺线管的上方，请在图中括号内标出通电螺线管的N极或S极以及电源的正极或负极．
（______）
五、计算题（共22分）
22．（10分）天然气是一种清洁燃料。苏州很多出租车己使用天然气来代替燃油，某出租车在一段时间内消耗了500g天然气。求：
(1)这些天然气完全燃烧，可放出多少热量？
(2)若这些热量30%用来做有用功，可使牵引力为5×103N的出租车匀速行驶多少距离？ (天然气的热值为4.4×107J/kg )
23．（12分）如图甲所示，电源两端电压不变。R1为定值电阻，R2为滑动变阻器；当滑动变阻器的滑片P滑动时测出电压值、电流值，得出滑动变阻器的功率P和电流I的关系图像如图乙所示，根据图像信息。求：
(1)滑动变阻器的最大阻值；
(2)R1的阻值和电源电压；
(3)求此电路的最大电功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、A
4、B
5、C
6、B
7、B
8、C
9、D
10、D
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、不变 变小
14、15 9 1.5A
15、甲 -3
16、60 100 50 变小
三、实验题（共12分）
17、喷出的水 动
18、转换法 煤油 煤油比热容小，相等的质量吸收相同的热量，温度上升明显 越大 越多 B 串联
19、不同 电压表的指针没有调零 L1短路或L2断路等 断开 换成小量程 不能 电压表的正负接线柱接反了
四、作图题（共16分）
20、
21、略
五、计算题（共22分）
22、 (1) (2) 1320m
23、 (1)125Ω；(2)5Ω，12V；(3)28.8W
实验次数
电流/A
通电时间/S
电阻/Ω
温度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
