江苏南京鼓楼区2023-2024九年级上学期期末物理试卷及答案

这是一份江苏南京鼓楼区2023-2024九年级上学期期末物理试卷及答案，共11页。试卷主要包含了1kΩ，下列过程中内能转化为机械能的是等内容，欢迎下载使用。

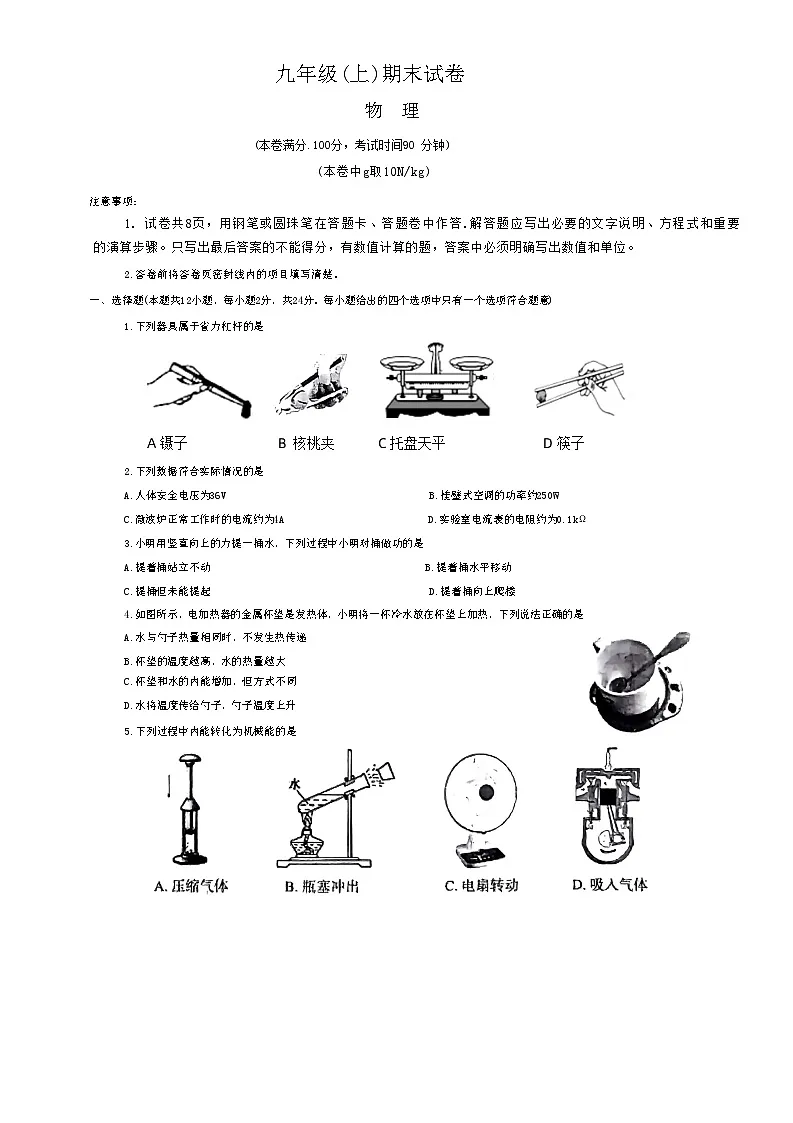

(本卷满分.100分，考试时间90 分钟)
(本卷中g取10N/kg)
注意事项：
1. 试卷共8页，用钢笔或圆珠笔在答题卡、答题卷中作答.解答题应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。
2.答卷前将答卷页密封线内的项目填写清楚。
一、选择题(本题共12小题，每小题2分，共24分。每小题给出的四个选项中只有一个选项符合题意)
1.下列器具属于省力杠杆的是

A 镊子 B核桃夹 C 托盘天平 D 筷子
2.下列数据符合实际情况的是
A.人体安全电压为36V B.挂壁式空调的功率约250W
C.微波炉正常工作时的电流约为4A D.实验室电流表的电阻约为0.1kΩ
3.小明用竖直向上的力提一桶水，下列过程中小明对桶做功的是
A.提着桶站立不动 B.提着桶水平移动
C.提桶但未能提起 D.提着桶向上爬楼
4.如图所示，电加热器的金属杯垫是发热体，小明将一杯冷水放在杯垫上加热，下列说法正确的是
A.水与勺子热量相同时，不发生热传递
B.杯垫的温度越高，水的热量越大
C.杯垫和水的内能增加，但方式不同
D.水将温度传给勺子，勺子温度上升
5.下列过程中内能转化为机械能的是

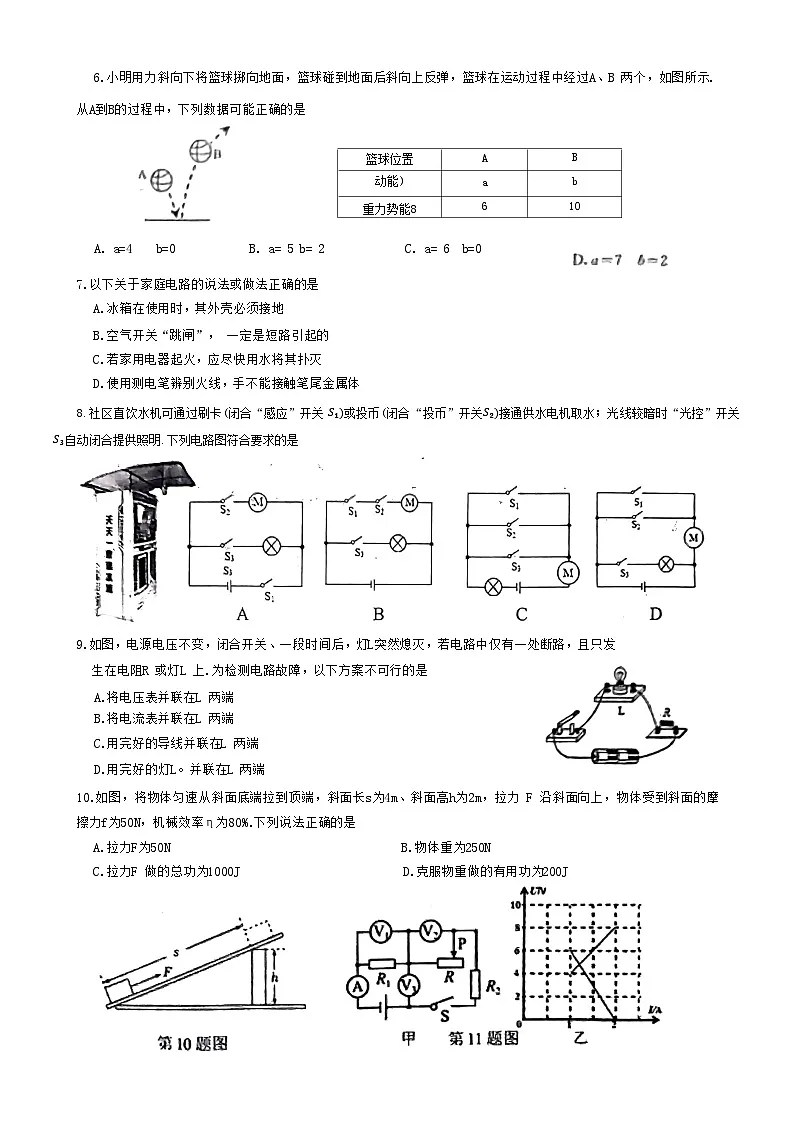

6.小明用力斜向下将篮球掷向地面，篮球碰到地面后斜向上反弹，篮球在运动过程中经过A、B 两个，如图所示.从A到B的过程中，下列数据可能正确的是
篮球位置
A
B
动能)
a
b
重力势能8
6
10
A. a=4 b=0 B. a= 5 b= 2 C. a= 6 b=0
7.以下关于家庭电路的说法或做法正确的是
A.冰箱在使用时，其外壳必须接地
B.空气开关“跳闸”， 一定是短路引起的
C.若家用电器起火，应尽快用水将其扑灭
D.使用测电笔辨别火线，手不能接触笔尾金属体
8.社区直饮水机可通过刷卡(闭合“感应”开关 S₁)或投币(闭合“投币”开关S₂)接通供水电机取水；光线较暗时“光控”开关 S₃自动闭合提供照明.下列电路图符合要求的是
9.如图，电源电压不变，闭合开关、一段时间后，灯L突然熄灭，若电路中仅有一处断路，且只发
生在电阻R 或灯L 上.为检测电路故障，以下方案不可行的是
A.将电压表并联在L 两端
B.将电流表并联在L 两端
C.用完好的导线并联在L 两端
D.用完好的灯L。并联在L 两端
10.如图，将物体匀速从斜面底端拉到顶端，斜面长s为4m、斜面高h为2m，拉力 F 沿斜面向上，物体受到斜面的摩擦力f为50N，机械效率η为80%.下列说法正确的是
A.拉力F为50N B.物体重为250N
C.拉力F 做的总功为1000J D.克服物重做的有用功为200J
11.在图甲所示的电路中，电源电压保持不变， R1、R2为定值电阻，R 为滑动变阻器，闭合开关S，将滑片P 从右端滑到左端的过程中，电压表 V₁、V₂示数随电流表A 示数变化的完整图线如图乙所示，能正确反映该过程的电压表 V₃示数随电流表A示数变化的图线是
12.如图所示，电源电压恒为6V， R₀=20Ω,，滑动变阻器的规格为“30Ω 1A”，电流表的量程为“0~0.6A”，小灯泡上标有“4V 2W”字样.不考虑灯丝电阻变化，并保证电路安全，则
A.当S闭合，S₁、S₂都断开时，滑动变阻器接入电路的阻值范围是4Ω~30Ω
B.当S闭合，S₁、S₂都断开时，电路消耗最大功率是3.6W
C.当S、S₁、S₂都闭合时，电路消耗的总功率最小值为2.4W
D.当S、S₁、S₂都闭合时，滑动变阻器接入电路的最小阻值是6Ω
二、填空题(本题共7小题，每空1分，共26分)
13，2023年10 月31日，我国神舟十六号载人飞船返回舱，安全降落在东风着陆场预定区域.返回舱穿越大气层时温度升高，这是通过 ▲ (选填“热传递”或“做功”)的方式将机械能转化为 ▲ 能 因为液态氢的 ▲ 大可以作为火箭发动机的燃料
14.如图甲，工人用250N 的拉力将质量35kg的物体从地面运到楼上，每个滑轮重50N.物体上升高度h与时间t的关系如图乙所示，则物体上升的速度为 ▲ m/s，绳子自由端20s 移动 ▲ m，工人做功的功率为 ▲ W，此装置的机械效率为 ▲ %
15.如图，将两种金属片A、B分别插入柠檬制成“柠檬电池”，能使发光二极管发光，电压表有示数 发光二极管主要由材料 ▲ (选填“钨”、“硅”或“铜”)制成，其中金属片 ▲ 是电池的正极，水果电池放电时将 ▲ 能转化为电能.
16.塑料袋封口夹的电路图如图所示，它利用电流的 ▲ 效应实现高温封口.已知电源电压恒为6V，电热丝R 为1Ω，闭合开关S，3s内产生的热量为 ▲ J，若使用时总把塑料袋烫坏，可以 ▲ (选填“增大”或“减小”)R的阻值.
17.小明观察到电水壶的额定功率为1000W，电能表常数模糊不清.电水壶正常工作时将2kg水从20℃加热到70℃用时8min，水的内能增加 ▲ J，电水壶的效率为 ▲ %，若家里只有电水壶工作，电能表指示灯闪烁400次，可推算出电能表常数为 ▲ imp/(kW·h).
c*=4.2×103J/kg⋅∘C
18.如图甲，电源电压不变，小灯泡L 的额定电流为0.6A，电流表量程为“0~0.6A”，电压表量程为“0~15V”.闭合开关S，在保证电路安全的前提下，调节电阻箱R，分别绘制了电流表示数与电压表示数、R的阻值变化关系图象，如图乙、丙，则L的额定功率为 ▲ W，电源电 压为 ▲ V；当电流表示数为0 25A时，R 消耗的电功率为 ▲ W；若将电压表量程换为“0~3V”，设 R 消耗的功率为P₁时，L 消耗的功率为P₂，则 P1P2的最小值为 ▲ ,此时,通电1min灯L 消耗的电能为 ▲ J
19.如图是风光互补路灯系统，安装风力发电机和太阳能电池板，分别利用风能和太阳能发电并将电能储存至蓄电池中，供路灯使用.某型号的风光互补路灯参数如下：
(1)路灯的额定电流为 ▲ A，路灯正常发光时的电阻为 ▲ Ω.
(2)若仅有风力发电机在额定输出功率下工作10h，同时路灯也正常工作，还可供蓄电池储存的电能为 ▲ kw·h.
(3)如果太阳光照射到地面时单位面积上的辐射功率为 800J/s⋅m²,若电池板的面积为0.9m²，则太阳能电池板平均输出功率为 ▲ W.无风的晴天，光照5h，太阳能电池板产生的电能最多能提供照明 ▲ h.
三、解答题(本题共8小题，共50分。解答第26、27题时应有公式和解题过程)
20.(6分)按要求作图:
(1)图甲是学生座椅侧面图，在C 点用最小的力 F 使座椅绕B 点转动，请画出F 的示意图及其力臂L；
(2)请在图乙电路的“◯”内填上适当的电表符号，使开关S闭合后，两电阻均消耗电能；
(3)图丙，插座已正确接入家庭电路，电位器可调节灯泡亮度，a、b、c是它的三个接线柱，要求顺时针旋转旋钮时，灯泡变亮，请将其接入电路.
21.(5分)在“探究杠杆平衡条件”的实验中：
(1)实验前若向右调节平衡螺母使杠杆在水平位置平衡，则调节之前杠杆 ▲ 端高；
(2)图甲中，在A 处挂2个钩码，为使杠杆在水平位置平衡，应在B 处挂 ▲ 个钩码 杠杆平衡后，再用一滑轮推动悬线(如图乙)，会发现杠杆 ▲ (填“左端下沉”、“仍然平衡”或“右端下沉”).
(3)图丙中，长为3cm的长方体橡皮放在 20cm长的直尺(两端刻度线与尺的边缘对齐)上，向右移动直尺，使其恰好不翻倒，此时位置如图丁，若橡皮和直尺均质地均匀，则橡皮和直尺的质量之比为 ▲ ，将橡皮翻转至虚线位置(如图戊)，则直尺 ▲ (选填“不能”或“能”)平衡.
22.(4分)在探究“物体动能大小与哪些因素有关”的实验中：
(1)让物体从斜面不同高度由静止滚下，探究的是“物体动能大小与 ▲ 的关系”；
(2)若要探究“物体动能大小与质量的关系”，应改变物体 ▲ 的质量，物体B在水平面滑行时受到的摩擦力将 ▲ ，整个过程中，物体B增加的内能 ▲ (选填“>”“=”或“RC>RA ；（4）0.2；14.5；1.5；2.4
（1） 图 2.4； 5.1
（2）R2；0.3；（3）保持R2滑片位置不动 ； （4）5.3Ω；
（1）车受到的阻力： f=0.05G=0.05×1.2×10⁴N=600N
因为车匀速行驶，所以牵引力: F=f=600N,
牵引力做功：W=FS= 600N x 40 x 103 m =2.4 x107 J
(2) Q= mq = (40Kg/100Kg)x 3.5Kg x 4.6 x107 = 6.44 x107 J
(3) 燃油做动力的机械效率
=(2.4 x107 J/6.44 x107 J)x 100% 37.3%
消耗的电能：W= 8kW·h= 8 x 3.6 x 106 J= 2.88 x 107 J

电动的效率：
=(2.4 x107 J/2.88 x107 J)x 100% 83.3%
所以电动车的效率更高
27（1）
如图甲，过氧乙酸气体传感器和定值电阻串联在6V电源上，电压表测量 定值电阻两端的电压，当电压表的示数为0.75V时，定值电阻中的电流：
I0 =0.9V/3Ω=0.3A
根据串联电路电流处处相等，则电路电流:I=I₀=0.3A,
根据串联电路电压特点得，过氧乙酸传感器两端的电压：
Ut=U-U0= 6V-0.9V=5.1V
由欧姆定律得，过氧乙酸传感器的电阻：Rt=5.1V/0.3A=17Ω
由图像知，过氧乙酸传感器的电阻等于17Ω时，此时过氧乙酸气体浓度大于 0.1g/m³,故教室内过氧乙酸气体的浓度能达到消毒要求。
检测仪处在所能测量的最大值状态下工作时， R最小，电路中电流最大， R₀允许通过的最大电流： Imax=0.4A, R₀两端电压:
U0= ImaxR0=0.4A x 3Ω =1.2V
