2023-2024学年河北省石家庄创新国际学校九上物理期末教学质量检测模拟试题含答案

这是一份2023-2024学年河北省石家庄创新国际学校九上物理期末教学质量检测模拟试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，如果家庭电路中发生短路，那么等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．关于热机，下列说法中正确的是（ ）
A．热机的效率越高，功率就越大
B．改进技术后，热机的效率可达到100%
C．热机产生的噪声会污染环境
D．使用热值高的燃料可提高热机的效率
2．下列运用科学方法的实验中，说法错误的是（ ）
A．探究磁场时引入磁感线，运用了模型法
B．用两个5Ω的电阻串联替代一个10Ω的电阻，运用了等效法
C．通过比较灯泡的亮度变化而比较通过灯泡电流的大小，运用了转换法
D．由电生磁联想到磁能否生电，运用了类比法
3．下列运动不属于机械运动的是
A．人从小到大身高变化
B．猎豹正在飞奔
C．蜗牛正在缓慢爬行
D．地壳运动使珠峰高度变化
4．如果家庭电路中发生短路，那么（ ）
A．电灯发暗B．灯泡被烧坏
C．保险丝被烧断D．用电器仍能正常工作
5．如图所示电路开关闭合时观察到L1和L2均不亮，电流表无示数，电压表有示数，其原因可能是（ ）
A．L1断路B．L2断路
C．L1短路D．L2短路
6．如图是探究“电磁铁的磁性强弱”实验的示意图。闭合开关，发现电磁铁能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（ ）
A．将电磁铁中铁芯抽出B．增加线圈匝数
C．使滑动触头P向右滑动D．将电源正负极互换
7．当开关s闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡变亮时，电压表的示数变小。则三个虚线框中的元件分别是（从左至右的顺序）
A．电压表电流表电源
B．电压表电源电流表
C．电流表电压表电源
D．电源电压表电流表
8．下图所示的四个演示实验中，能够说明发电机原理的是 ( )
A．B．C．D．
9．初温相同，质量也相同的水和铜块，吸收相等的热量后，再将铜块投入水中，则会出现（ ）
A．铜块放热，水吸热B．铜块吸热，水放热
C．铜块与水之间不发生热传递D．水的内能传递到铜块上

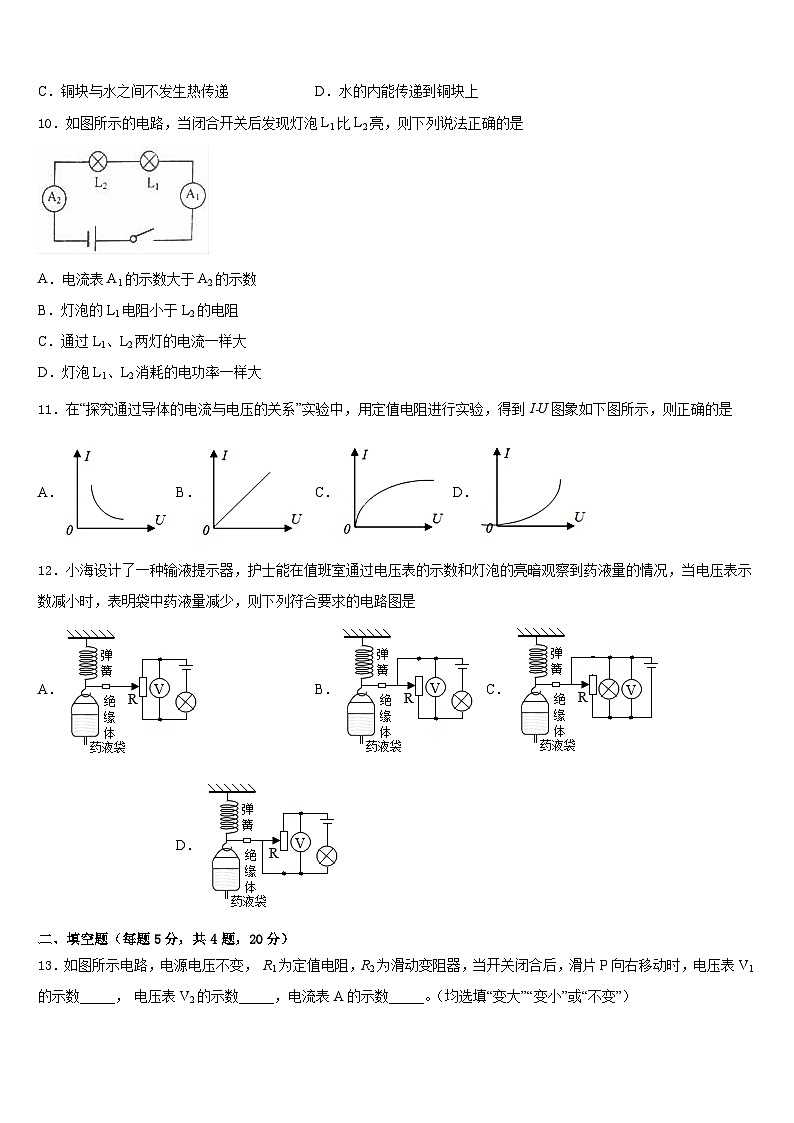

10．如图所示的电路，当闭合开关后发现灯泡L1比L2亮，则下列说法正确的是
A．电流表A1的示数大于A2的示数
B．灯泡的L1电阻小于L2的电阻
C．通过L1、L2两灯的电流一样大
D．灯泡L1、L2消耗的电功率一样大
11．在“探究通过导体的电流与电压的关系”实验中，用定值电阻进行实验，得到I﹣U图象如下图所示，则正确的是
A．B．C．D．
12．小海设计了一种输液提示器，护士能在值班室通过电压表的示数和灯泡的亮暗观察到药液量的情况，当电压表示数减小时，表明袋中药液量减少，则下列符合要求的电路图是
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．如图所示电路，电源电压不变， R1为定值电阻，R2为滑动变阻器，当开关闭合后，滑片P向右移动时，电压表V1的示数_____， 电压表V2的示数_____，电流表A的示数_____。（均选填“变大”“变小”或“不变”）
14．如图所示是四冲程汽油机工作过程中的____冲程；此过程中____能转化为机械能。
15．有一个标有“6V 3W”的小灯泡，如果接在9V电源上，必须_____联一个阻值为_____Ω的电阻才能使小灯泡正常发光。
16．如图是电阻甲和乙的 U-I 图像，由图像可知：将甲和乙串联接在电压为 3V 的电源两端，乙的阻值是_______Ω；将甲和乙并联，若甲两端电压为 1V 时，干 路上的电流为_______ A．
三、实验题（共12分）
17．（4分）在探究“滑轮组机械效率”时，小强利用两组滑轮组进行了4次测量，用一个动滑轮和一个定滑轮测得第1、2组数据，用两个动滑轮和两个定滑轮测得第3、4组数据（如表所示）：
（1）根据“测量滑轮组机械效率实验”的过程，画出图甲中滑轮组的绕绳方法．
（_________）
（2）在实验中，测量绳端拉力F时，应尽量________匀速向上拉动弹簧测力计；第4次实验时弹簧测力计的示数如图乙所示，则其动力为________N；第3次实验时滑轮组的机械效率约为________%．
（3）由第3、4组数据可知，同一滑轮组的机械效率与________有关．
（4）在第3次实验中，若钩码升高10cm，克服摩擦所做额外功为_____________．
18．（4分）某同学设计了如图所示测量未知电阻的电路，其中是定值电阻。其实验步骤：
①____________，用电压表测出电源的电压为U；
②闭合S，断开，用电压表测出待测电阻Rx两端的电压为U1；
③利用测量值U、U1和来表示___________。
19．（4分）为了测量一个小灯泡的额定功率和电阻，现提供的器材如下：A、小灯泡一个（额定电压为2.5V）；B、电流表（0－0.6A－3A）；C、电压表（0－3V－15V）；D、滑动变阻器（）；E、滑动变阻器（）；F、滑动变阻器（）；G、电源（4.5V），H、导线若干。
(1)滑动变阻器应选_____（填器材前的序号）。
(2)选出合适的滑动变阻器后，按如图甲所示的电路，将图中的实验器材用导线连接起来，移动滑片，读取多组电压表的示数U、电流表示数I的值，记录在列表中，然后在坐标纸上描点作出电流随电压变化关系图，如图乙所示。请在坐标轴上面虚线框内将缺失的内容补充完整。
（______________）
(3)通过乙图可得小灯泡的额定功率为_____W，此时灯丝电阻为_____Ω。
(4)本实验装置能否用来探究导体电流与电压的关系？_____。为什么？_____。
四、作图题（共16分）
20．（8分）请将如图所示原件，连接成符合安全用电要求的家庭电路。
21．（8分）在图中，标出小磁针的N、S极及通电螺线管磁感线的方向．
五、计算题（共22分）
22．（10分）某学校用干木柴烧开水供给学生饮用，若将100kg、20℃的水烧至80℃，需要15kg的干木柴。已知水的比热容是4.2×103J/（kg•℃），干木柴的热值为1.2×107J/kg，求：
（1）水所吸收的热量；
（2）干木柴完全燃烧放出的热量；
（3）该灶锅烧水的效率。
23．（12分）如图所示，甲图为电路的连接情况，R1＝20Ω，R2为滑动变阻器，乙图为R3的I﹣U图象，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：
（1）电源电压。
（2）滑动变阻器R2的最大阻值。
（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数和电路消耗的总功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、A
4、C
5、A
6、B
7、D
8、B
9、A
10、C
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、变小 变大 变小
14、做功 内
15、串 6
16、2.5 0.6
三、实验题（共12分）
17、 竖直 1.6 57.1 动滑轮的重 0.2J
18、闭合S和S1； 。
19、D 1.25 5 不能 灯丝电阻受温度影响
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)2.52×107J；(2)1.8×108J；(3)14%。
23、（1）12V；（2）40Ω；（3）1.2A， 14.4W。
实验序号
物重G物/N
动滑轮重G动/N
动力F/N
滑轮组的机械效率η%
1
1
0.5
0.7
47.6
2
2
0.5
1.1
60.6
3
4
1
1.4
4
4
2
50.0
