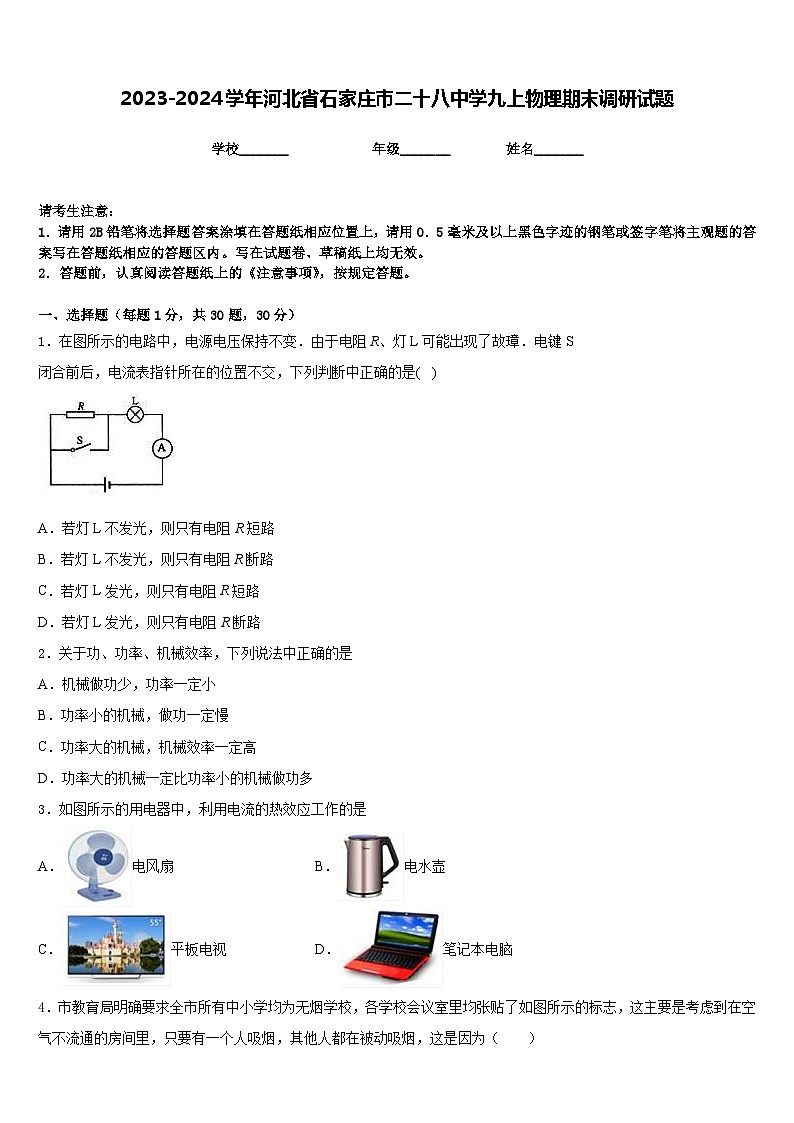

2023-2024学年河北省石家庄市二十八中学九上物理期末调研试题含答案
展开
这是一份2023-2024学年河北省石家庄市二十八中学九上物理期末调研试题含答案，共9页。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．在图所示的电路中，电源电压保持不变．由于电阻R、灯L可能出现了故璋．电键S
闭合前后，电流表指针所在的位置不交，下列判断中正确的是( )
A．若灯L不发光，则只有电阻R短路
B．若灯L不发光，则只有电阻R断路
C．若灯L发光，则只有电阻R短路
D．若灯L发光，则只有电阻R断路
2．关于功、功率、机械效率，下列说法中正确的是
A．机械做功少，功率一定小
B．功率小的机械，做功一定慢
C．功率大的机械，机械效率一定高
D．功率大的机械一定比功率小的机械做功多
3．如图所示的用电器中，利用电流的热效应工作的是
A．电风扇B．电水壶
C．平板电视D．笔记本电脑

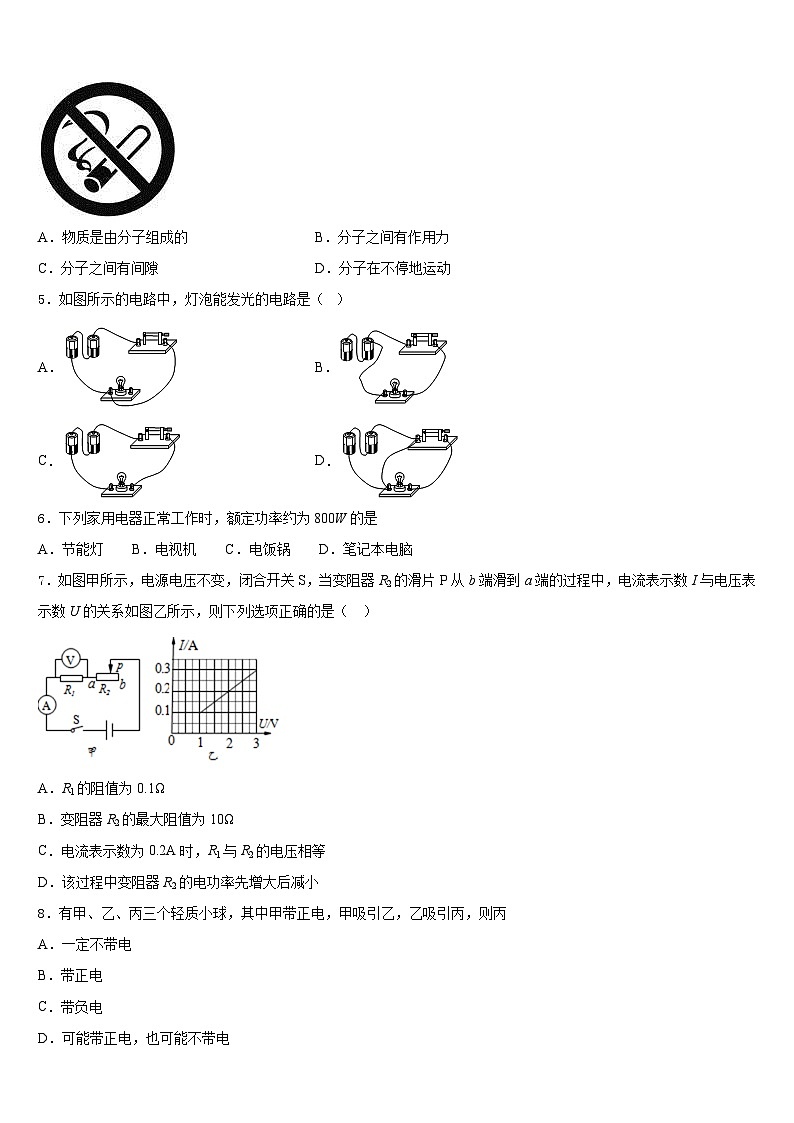

4．市教育局明确要求全市所有中小学均为无烟学校，各学校会议室里均张贴了如图所示的标志，这主要是考虑到在空气不流通的房间里，只要有一个人吸烟，其他人都在被动吸烟，这是因为（ ）
A．物质是由分子组成的B．分子之间有作用力
C．分子之间有间隙D．分子在不停地运动
5．如图所示的电路中，灯泡能发光的电路是（ ）
A．B．
C．D．
6．下列家用电器正常工作时，额定功率约为800W的是
A．节能灯 B．电视机 C．电饭锅 D．笔记本电脑
7．如图甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（ ）
A．R1的阻值为0.1Ω
B．变阻器R2的最大阻值为10Ω
C．电流表示数为0.2A时，R1与R2的电压相等
D．该过程中变阻器R2的电功率先增大后减小
8．有甲、乙、丙三个轻质小球，其中甲带正电，甲吸引乙，乙吸引丙，则丙
A．一定不带电
B．带正电
C．带负电
D．可能带正电，也可能不带电

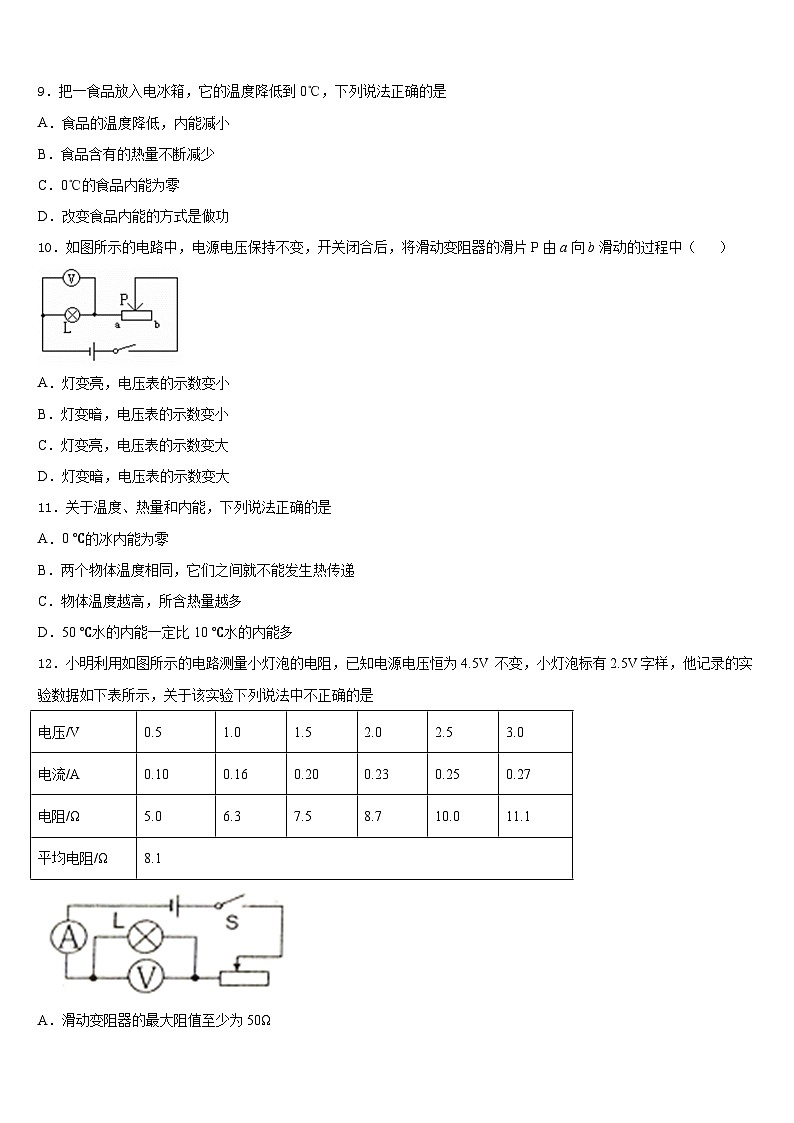

9．把一食品放入电冰箱，它的温度降低到0℃，下列说法正确的是
A．食品的温度降低，内能减小
B．食品含有的热量不断减少
C．0℃的食品内能为零
D．改变食品内能的方式是做功
10．如图所示的电路中，电源电压保持不变，开关闭合后，将滑动变阻器的滑片P由a向b滑动的过程中（ ）
A．灯变亮，电压表的示数变小
B．灯变暗，电压表的示数变小
C．灯变亮，电压表的示数变大
D．灯变暗，电压表的示数变大
11．关于温度、热量和内能，下列说法正确的是
A．0 ℃的冰内能为零
B．两个物体温度相同，它们之间就不能发生热传递
C．物体温度越高，所含热量越多
D．50 ℃水的内能一定比10 ℃水的内能多
12．小明利用如图所示的电路测量小灯泡的电阻，已知电源电压恒为4.5V 不变，小灯泡标有2.5V字样，他记录的实验数据如下表所示，关于该实验下列说法中不正确的是
A．滑动变阻器的最大阻值至少为50Ω
B．小灯泡正常发光时的电阻是10Ω
C．闭合开关后，滑动变阻器的功率可能为0.4W
D．表格设计中不能加平均电阻一栏
二、填空题（每题5分，共4题，20分）
13．一台汽油机工作时的功率为P，在t时间内烧掉汽油的质量为m，如果汽油的热值是q，则这台汽油机的效率是_____，这段时间做的额外功是_____．
14．汽车急刹车时，车轮停止转动，但由于_____汽车还要向前运动，使车轮与地面的摩擦增大，轮胎表面温度急剧升高，此过程中发生了机械能向____能的转化。
15．汽油机是热机的一种，其在做功冲程时的能量转化情况是___________；在设计制造时，汽缸外有一个水套，让汽缸被水包围着使其降温，这是利用了水的_______的特性。一台单缸四冲程汽油机，飞轮转速是1200r/min，该汽油机每秒钟对外做功________次，若每次对外做功90J，其功率是________W。
16．如图所示，开关S闭合后，螺线管的a端是______极（选填“N”或“S”），小磁针将沿_______时针方向转动（选“顺”或“逆”）。
三、实验题（共12分）
17．（4分）为探究导体电阻与导体长度和横截面积之间的定量关系，某同学设计了如图甲所示的电路。实验时他们将所选的两种金属丝接入电路1和2的位置，通过比较电压表的示数来比较电阻丝的大小。现有几根康铜合金丝和镍铬合金丝，其规格如下表所示：
(1)在探究导体电阻与导体长度之间的定量关系时，他们将编号为_______两根金属丝对应接入电路1和2的位置，当发现电压表示数U1∶U2 接近_______时，可以初步判定：在导体的材料和横截面积相同的条件下，导体的电阻与其长度成_______比；
(2)在探究过程中，如果将编号为A和C两根金属丝接入电路1和2的位置，则他们想探究的是导体电阻与_______之间的定量关系；
(3)在“交流与合作”时，有位同学提出：用如图乙所示的电路，将所选的金属丝分别接入电路M、N 之间，读出电流，然后利用电流跟电阻之间的反比关系，也能探究导体电阻与导体长度和横截面积之间的定量关系。你认为他的实验方法合理吗？答：_______（选填“合理”或“不合理”），其原因是_______。
18．（4分）小虎用如图所示的实验装置探究“什么情况下磁可以生电”。
(1)以下尝试中，能使回路中产生电流的是______（填选项前的字母）；
A．导线ab在磁场中静止，换用不同强度的永磁体
B．用匝数很多的线圈代替导线ab，在磁场中静止
C．使导线ab在磁场中沿不同方向运动
(2)如图所示的实验装置中，将电流表换成______，还可以探究电动机的工作原理；
(3)在整理器材时，先水平向左撤去蹄形磁铁（导线ab不动），则电流表的指针______（选填“会”或“不会”）偏转。
19．（4分）实验桌上有两个完全相同烧瓶，装有质量、初温都相等的煤油。烧瓶内还分别装有阻值不同且不变的电阻丝和，以及两个完全相同的温度计。将和与滑动变阻器、电源、开关、以及导线等组成如图所示的电路。小亮利用上述实验器材“探究电流通过电阻产生热量跟什么因素有关”。
(1)小亮探究的是当________和________一定时，电流产生的热量跟________的关系；
(2)实验中，电流产生的热量是通过观察________来判断，这种物理学研究方法叫做________法；在以下三个实例中，未采用此方法的是________；（填序号）
①借助木块被推动的距离判断动能的多少
②借助水压学习电压
③借助验电器两金属箔片张开角度判断物体带电多少
(3)通电一段时间后，温度升高较多的是A温度计，则________。（选填“>”或“<”）
四、作图题（共16分）
20．（8分）根据电路图连接实物图。
（_____）
21．（8分） (1)如图所示，杠杆处于平衡状态，在A点处画出杠杆受到的最小拉力F及力臂l。
（_______________）
(2)如图所示，画出用该滑轮组提升重物时最省力的绳子绕法。
（_________________）
(3)如图所示，电路中有L1、L2两盏灯，请在图中O内分别填入电流表或电压表的符号，要求开关闭合时L1、L2都能发光，且两电表的示数均不为零。
（_______________）
(4)请你根据电路图甲，将图乙实物电路连接完成。
（____________________）
五、计算题（共22分）
22．（10分）如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6V保持不变．
(1)当托盘为空时，R2电阻；
(2)若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值；
(3)若放入某物体后，电流表示数为I2=0.02A，求该物体的质量大小．
23．（12分）有一款新型智能电热水壶，有高、中、低三档，并可以手动调节，它的等效电路图如图所示，其中R1=R2=88Ω，均为电热丝，单刀双掷开关S2可接a或b．
（1）开关S1、S2处于什么状态时，电热水壶处于低温档？
（2）电热水壶处于中温档时的电流是多大？
（3）用高温档加热时，电功率是多大？把1kg水从20℃加热到100℃需要多长时间？[已知c水=4.2×103J/（kg•℃），不计热量损失，时间计算结果保留整数即可]．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、B
4、D
5、C
6、C
7、D
8、D
9、A
10、B
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、Pt/mQ mQ-Pt
14、惯性 内
15、内能转化为机械能 比热容大 10 900
16、N逆
三、实验题（共12分）
17、A和B 1∶2 正 横截面积 不合理 见解析
18、C 电源 会
19、电流 通电时间 电阻 温度计示数的变化（煤油升高的温度） 转换 ② >
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）500Ω；（2）600Ω；100Ω；（3）600g
23、（1）当S1断开，S2接b时，电热水壶处于低温档；（2）2.5A；（3）1100W； 305s。
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻/Ω
8.1
编号
材料
长度(m)
横截面积(mm2)
A
镍铬合金
0.3
0.5
B
镍铬合金
0.6
0.5
C
镍铬合金
0.3
1.0
D
康铜丝
0.3
0.5
E
康铜丝
0.3
1.0
F
康铜丝
0.8
0.8
