学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．灯泡L与定值电阻R的I—U图像如图所示，若将L与R串联在8V的电源上，下列说法正确的是（ ）
A．灯泡的电阻是10Ω
B．灯泡两端的电压是8V
C．电路中的电流是0.6A
D．电路消耗的总功率是4W
2．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中( )
A．电流表A示数变大，电压表V2示数变小
B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大
D．电压表V1示数不变，电压表V2示数变小
3．下列关于能量的转化和守恒的说法正确的是（ ）
A．人们对太阳能的开发和利用，说明能量可以凭空产生
B．因为能量是守恒的，所发不存在能源危机
C．高山上滚下的石块越来越快，说明动能转化为重力势能
D．酒精燃烧时，将化学能转化为内能，但内能不会自发的转化为酒精的化学能
4．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（ ）
A．Ia=IdB．Ia＜IbC．Ib＞IcD．Ic=Id
5．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则
A．L1不能发光，L2能发光
B．L1能发光，L2不能发光
C．L1 L2都能发光
D．L1 L2都不能发光
6．深秋时节，右江洞谷气温不是很低，但我国北方却是滴水成冰．对于滴水成冰这一过程，有关物态变化和吸、放热情况，下列说法正确的是
A．凝固，放出热量B．汽化，吸收热量
C．熔化，吸收热量D．液化，放出热量
7．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是()
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表

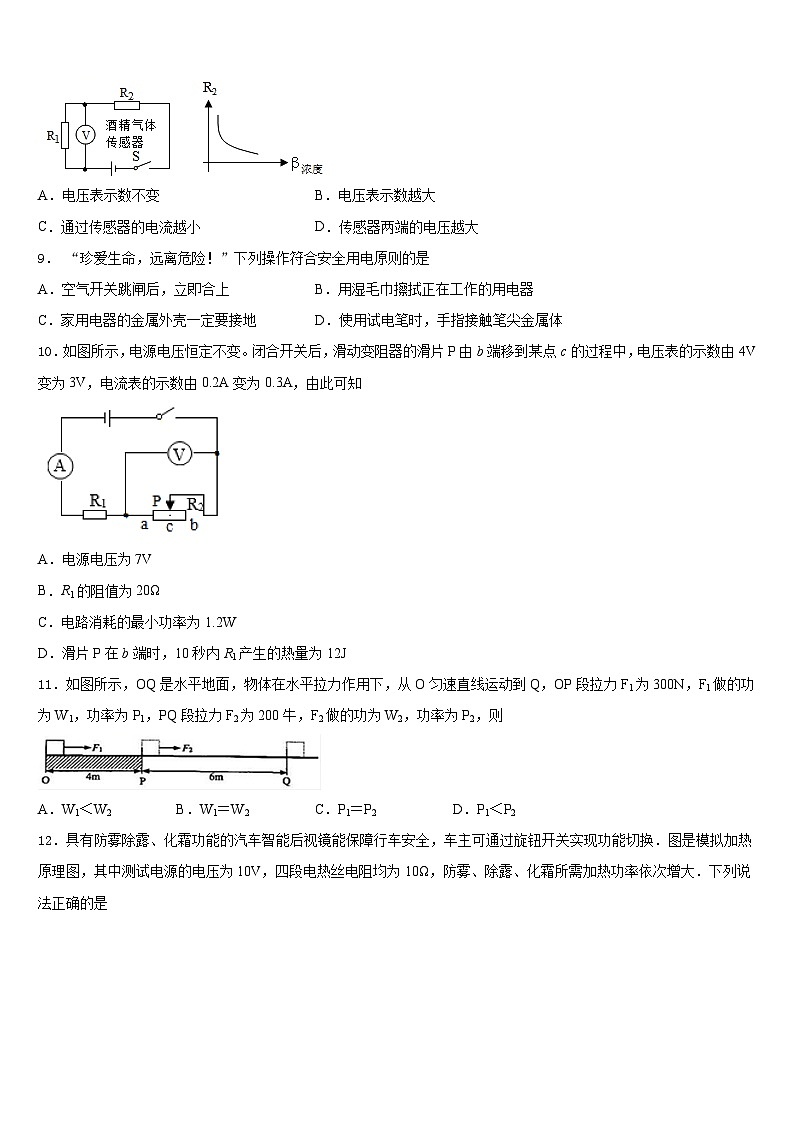

8．从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的关系如图像所示，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的 （ ）
A．电压表示数不变B．电压表示数越大
C．通过传感器的电流越小D．传感器两端的电压越大
9． “珍爱生命，远离危险！”下列操作符合安全用电原则的是
A．空气开关跳闸后，立即合上B．用湿毛巾擦拭正在工作的用电器
C．家用电器的金属外壳一定要接地D．使用试电笔时，手指接触笔尖金属体
10．如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知
A．电源电压为7V
B．R1的阻值为20Ω
C．电路消耗的最小功率为1.2W
D．滑片P在b端时，10秒内R1产生的热量为12J
11．如图所示，OQ是水平地面，物体在水平拉力作用下，从O匀速直线运动到Q，OP段拉力F1为300N，F1做的功为W1，功率为P1，PQ段拉力F2为200牛，F2做的功为W2，功率为P2，则
A．W1＜W2B．W1＝W2C．P1＝P2D．P1＜P2
12．具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换．图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大．下列说法正确的是
A．开关旋至“1”档，开启化霜功能
B．开启防雾功能，电路总电阻为5Ω
C．化霜与防雾电路的总功率之差为15W
D．从防雾到除露，电路总电流变化1A
二、填空题（每题5分，共4题，20分）
13．一个标着“220 V 、1100W ”的电炉，正常工作时电阻丝的电阻为________Ω；当其两端电压为110 V时，该电炉的实际功率为________W。（不计温度对电阻的影响）
14．图中电阻箱的示数为_____Ω。
15．城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆行人通行。若每只灯泡的规格都是“220V 300W”则每组交通指挥灯（含红、黄、绿三种颜色灯）工作15h要消耗电能_____kW•h，合_____J。
16．体温计选用水银作为测温液体的原因之一是水银的______小，温度变化比较明显；如图所示是一种温度自动报警器的原理图。温度自动报警器的原理是利用了温度计中的水银是_______，作为电路导电的一部分，在达到一定温度后使电路接通，从而达到报警的目的。
三、实验题（共12分）
17．（4分）小丽利用如图甲电路测定小灯泡的功率，被测小灯泡的额定电压为2.5V，电阻约为10Ω．实验室有如下器材：电源（电压为6V），电流表（0﹣0.6A、0﹣3A），电压表（0～3V、0～15V），开关，导线若干，滑动变阻器两只：R1（10Ω、0.5A），R2（20Ω、0.5A）。
（1）连接电路时，开关应该_____；
（2）电路接通后，电流表指针如图乙，则此时通过小灯泡的电流是_____；
（3）移动滑动变阻器的滑片多次测量，其目的是_____；（选填字母符号），
A．计算电功率的平均值 B．改变电路中的电流和小灯泡两端的电压
（4）为了满足测量要求，实验电路应该选用滑动变阻器_____；（选填“R1“或“R2”）
（5）小丽根据记录的多组I﹣U数据，画出了小灯泡中电流随其两端电压变化的关系图象（如图丙），则小灯泡的额定功率为_____W；
（6）在多次测量中，小丽还发现：当电压表的示数增大时，电压表与电流表的示数之比_____（选填“变大”“变小”或“不变”）；
（7）小丽又取了一个规格、型号完全相同的旧灯泡进行实验，发现在额定电压下工作时，灯泡亮度明显偏暗，小丽仔细观察，发现灯丝经过长时间发生升华己变细，其电阻_____；消耗的实际功率_____的缘故。（均选填“变大“或变小）；
（8）滑动变阻器滑片P滑动过程中滑动变阻器连入电路中的变化量大小为△R1，小灯泡值的变化量大小为△R2，则这两个量的大小关系是：△R1_____△R2（选填“大于”“小于”或“等于”）。
18．（4分）如图所示，在一标准大气压下把装有碘晶体的密封试管浸入一直沸腾的水中，一段时间后，试管内出现大量的紫色的碘蒸气。
小明猜想：碘蒸气，是由固态先变成液态，再变成气态产生的。
小芳猜想：碘蒸气，是由固态直接变成气态产生的。
已知：
请回答：
（1）两人猜想中提到了几种物态变化，需要吸热的是_______________ （写出物态变化的名称）
（2）两人中，_______________的猜想是错的，理由是： _________________ 。
（3）实验过程中：试管中碘的内能_____；烧杯中水的内能____________（选填“增大”、“减小”或“不变”）
19．（4分）如图甲所示，在测量小灯泡的电功率时，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω。
（1）闭合开关后，小灯泡不亮，电流表没有示数，电压表有较大的示数。经检查，导线连接完好，则电路故障可能是小灯泡发生了_____（选填“短路”或“断路”）。
（2）排除故障后，将滑片P移动到某一位置时，电压表示数为_____V（图乙），；此时要测量小灯泡的额定功率，应将滑片P向_____（选填“左”或“右”）移动。移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的Ⅰ﹣U图象。
（3）由图象可计算出小灯泡的额定功率是_____W，正常工作时灯丝电阻是_____Ω。
（4）完成上述测量后，不用电压表，用如图丁所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R1．实验步骤如下，请补充完整：
①闭合开关S、S2，断开开关S1，移动滑片P，使电流表示数等于_____：
②闭合开关S、S1，断开开关S2，记下此时电流表的示数为I；
③小灯泡的额定功率的表达式为P额＝_____（用I额、I、R1表示）。
四、作图题（共16分）
20．（8分）请根据下面实物连接图画出相应的电路图，画在虚框内
21．（8分）如图是冰箱内部简化的电路图，请在相应的虚线框内填上电动机和电灯符号．
（______）
五、计算题（共22分）
22．（10分）一台家用电热水器，额定功率是2000W，装有40L温度是25℃的水。若热水器正常工作70min，水温升高了45℃，已知水的比热容是4.2×105J/（kg•℃），密度是1.0×103kg/m3。求：
（1）电流做的功是多少焦耳？
（2）电热水器在这次烧水过程中的效率是多大？
（3）若改用天然气烧水，效率为37.8%，需要燃烧多少天然气？（已知天然气的热值是4×107J/m3）
23．（12分）如图所示，电源两端电压为12V并保持不变，电阻R1的阻值为8Ω．当开关S闭合时，电压表示数为4V．
求：（1）电阻R2的阻值；
（2）电阻R1消耗的电功率P1．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、D
4、A
5、B
6、A
7、B
8、B
9、C
10、C
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、44 275
14、781
15、4.5 1.62×107
16、比热容 导体
三、实验题（共12分）
17、断开 0.14A； B R2 0.625 变大 变大 变小 大于
18、熔化、汽化、升华 小明 试管中的碘的温度达不到熔点 增大 增大
19、断路 2.2 右 1.75 8.3 I额 （I﹣I额）R1I额
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）8.4×106J；（2）90%；（3）0.5m3。
23、（1）4Ω（2）8W
一标准大气压
碘的熔点
碘的沸点
水的沸点
酒精灯火焰
114°C
184.35°C
100°C
约500°C
