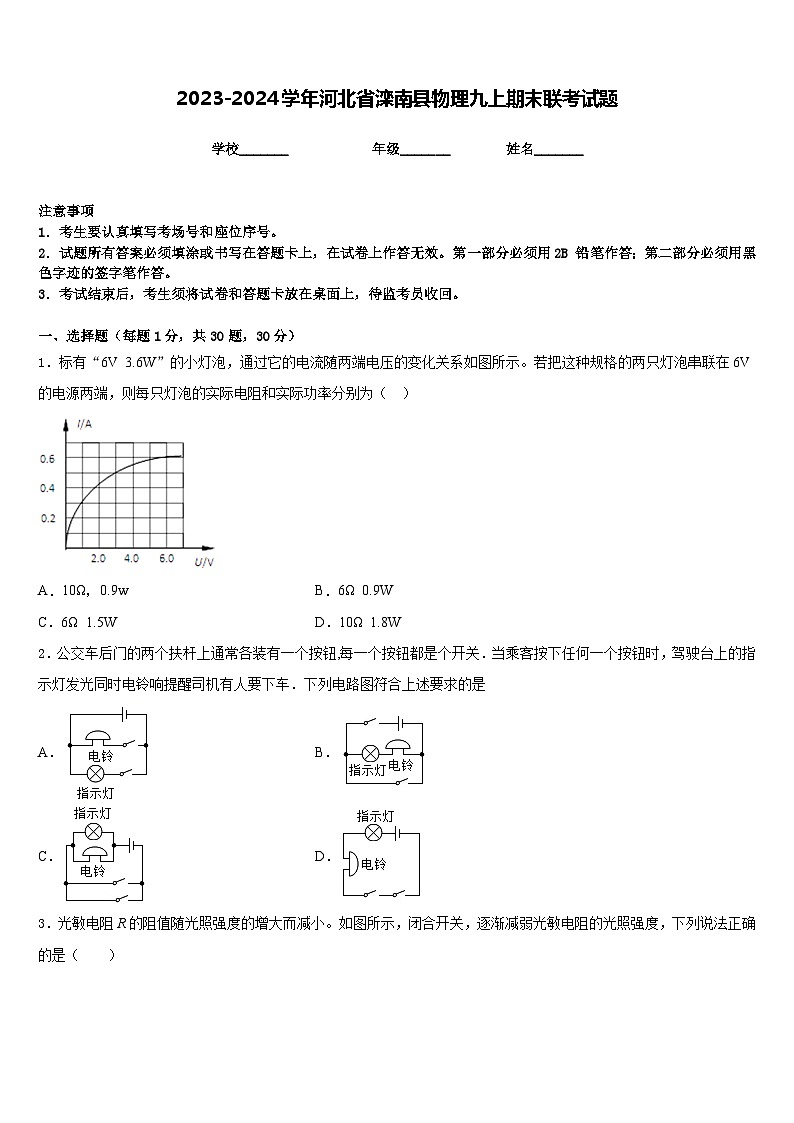

2023-2024学年河北省滦南县物理九上期末联考试题含答案

这是一份2023-2024学年河北省滦南县物理九上期末联考试题含答案，共10页。试卷主要包含了考生要认真填写考场号和座位序号，如图所示，下列有关能源的说法正确的是，以下说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示。若把这种规格的两只灯泡串联在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（ ）
A．10Ω，0.9wB．6Ω 0.9W
C．6Ω 1.5W D．10Ω 1.8W
2．公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃响提醒司机有人要下车．下列电路图符合上述要求的是
A．B．
C．D．

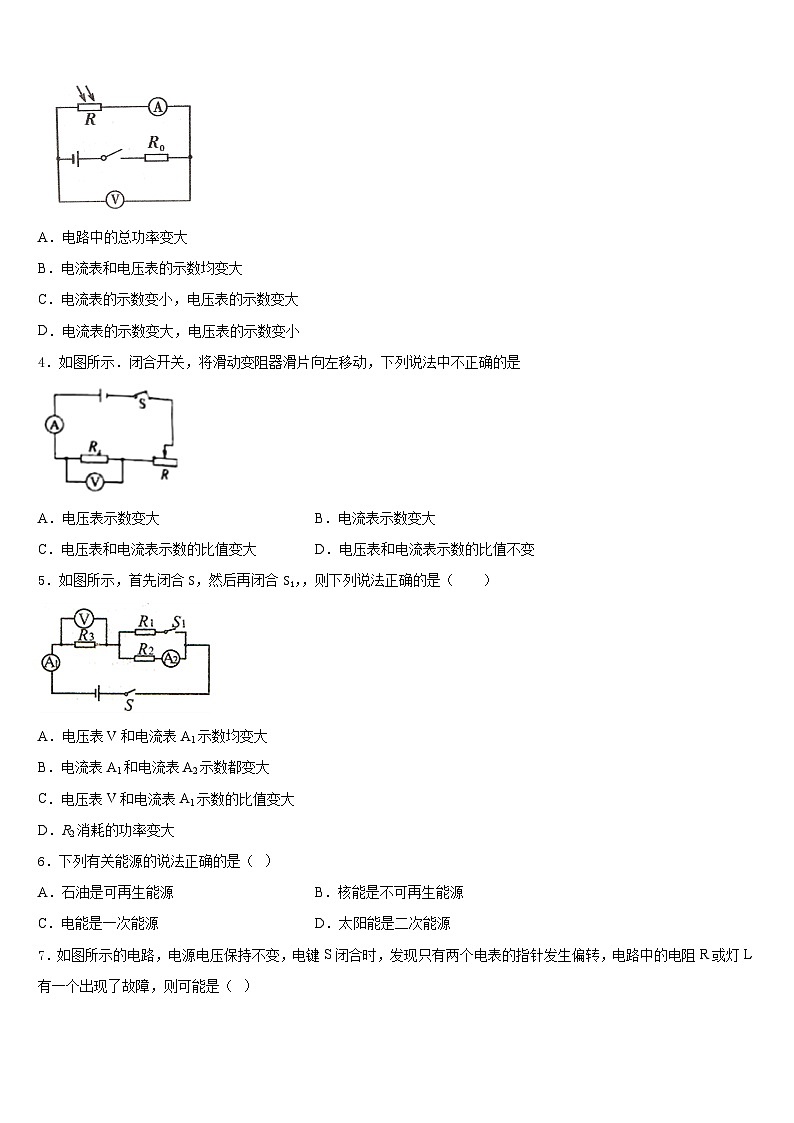

3．光敏电阻R的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是（ ）
A．电路中的总功率变大
B．电流表和电压表的示数均变大
C．电流表的示数变小，电压表的示数变大
D．电流表的示数变大，电压表的示数变小
4．如图所示．闭合开关，将滑动变阻器滑片向左移动，下列说法中不正确的是
A．电压表示数变大B．电流表示数变大
C．电压表和电流表示数的比值变大D．电压表和电流表示数的比值不变
5．如图所示，首先闭合S，然后再闭合S1，，则下列说法正确的是（ ）
A．电压表V和电流表A1示数均变大
B．电流表A1和电流表A2示数都变大
C．电压表V和电流表A1示数的比值变大
D．R2消耗的功率变大
6．下列有关能源的说法正确的是（ ）
A．石油是可再生能源B．核能是不可再生能源
C．电能是一次能源D．太阳能是二次能源

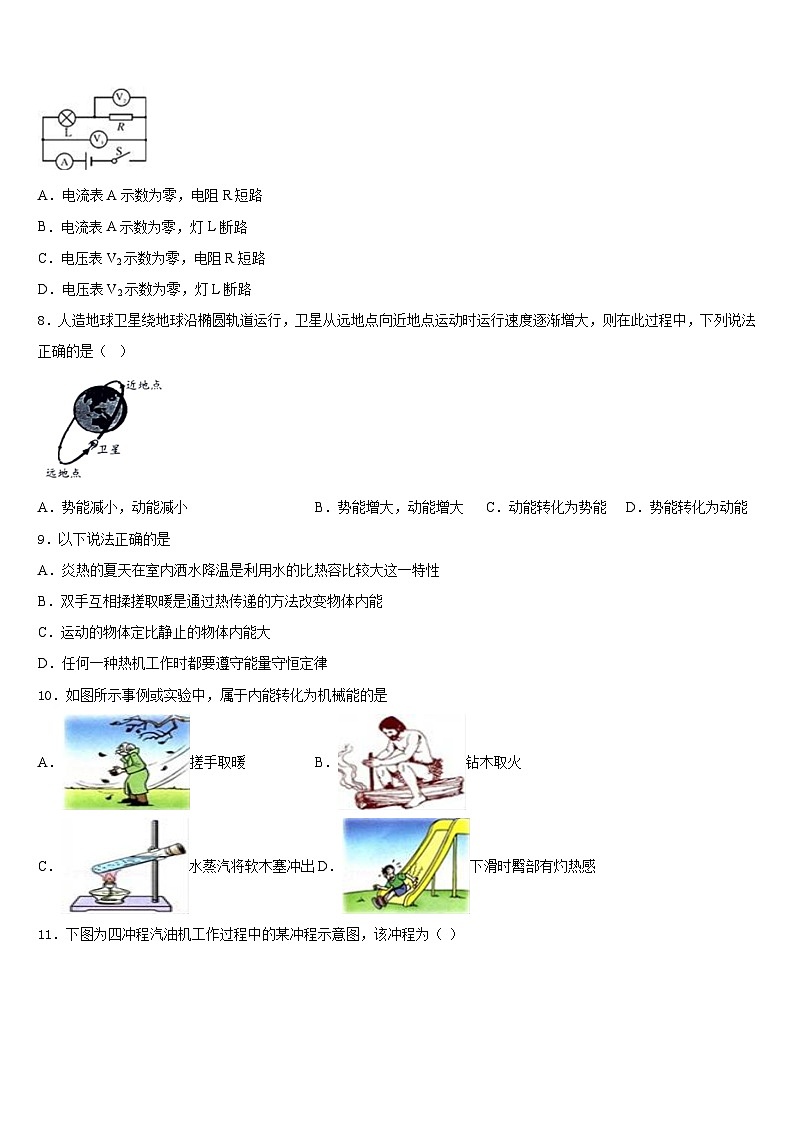

7．如图所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（ ）
A．电流表A示数为零，电阻R短路
B．电流表A示数为零，灯L断路
C．电压表V2示数为零，电阻R短路
D．电压表V2示数为零，灯L断路
8．人造地球卫星绕地球沿椭圆轨道运行，卫星从远地点向近地点运动时运行速度逐渐增大，则在此过程中，下列说法正确的是（ ）
A．势能减小，动能减小B．势能增大，动能增大C．动能转化为势能D．势能转化为动能
9．以下说法正确的是
A．炎热的夏天在室内洒水降温是利用水的比热容比较大这一特性
B．双手互相揉搓取暖是通过热传递的方法改变物体内能
C．运动的物体定比静止的物体内能大
D．任何一种热机工作时都要遵守能量守恒定律
10．如图所示事例或实验中，属于内能转化为机械能的是
A．搓手取暖B．钻木取火
C．水蒸汽将软木塞冲出D．下滑时臀部有灼热感
11．下图为四冲程汽油机工作过程中的某冲程示意图，该冲程为（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
12．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（ ）
A．电阻是导体本身的一种性质，与电压和电流无关
B．当导体两端电压和通过导体的电流为零时，导体的电阻为零
C．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半
D．电阻是导体本身的一种性质， 无论温度如何变化，电阻不可能为零
二、填空题（每题5分，共4题，20分）
13．甲、乙两物体质量之比是4∶1，用两个相同的酒精灯分别给它们加热，假设酒精灯放出的热量都被它们吸收，甲、乙两物体温度随时间变化的图像如图所示，则经过4min，甲、乙升高的温度之比是__________________；若甲的比热容是0.4×103J/（kg·℃），则乙的比热容是____________J/（kg·℃）。
14．如图，电源电压恒定，定值电阻的阻值R0已知。闭合开关，电压表的示数为U；将另一电阻R接入ab间，再闭合开关，电压表的示数为0.4U，则由已知量和测得量可以推出：R=_______，R的功率P=________。
15．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V的电源两端，则通过甲、乙两电阻的电流之比为_____，甲、乙两电阻两端电压之比为_____，甲、乙两电阻消耗的功率之比为_____。
．
16．如图所示的电路中，电源电压保持不变，为定值电阻，为滑动变阻器（a、b为其两个端点）。当闭合开关S，滑片P在某一端点时，电压表示数为8V，消耗的功率为0.8W；当滑片P移到另一位置时，电流表示数为0.3A，消耗的功率比原来增加了1W．则滑动变阻器的最大阻值是__________Ω，整个电路消耗的最大功率是__________W。
三、实验题（共12分）
17．（4分）在做“用伏安法测电阻”的实验中。实验器材有:两节新干电池、电压表、电流表、滑动变阻器、开关、导线若干。
（1）用笔画线代替导线，将图乙中的电路连接完整；
（________）
（2）闭合开关前，滑动变阻器的滑片应置于_______端（选填“A”或“B”）；此实验中滑动变阻器除保护电路外，还起到的作用是______________。
（3）闭合开关，无论怎样移动滑片P发现电压表无示数，电流表有示数，其原因可能是_______（填符号）；
A．R断路 B．R短路 C．Rx断路 D．Rx短路
（4）排除故障后，当电压表示数为2.5V时，电流表示数如图丙为_______A，它的阻值是_______Ω（结果保留1位小数）。
（5）某小组的同学分别读取电压表和电流表的示数为U1、I1，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻Rx的阻值，其表达式Rx=_______．
18．（4分）雨天乘车时，小华发现小车前挡风玻璃上的刮水器随着雨的大小，刮动的速度相应地发生变化．雨停后，刮水器自动停止工作．小华查阅相关资料后，发现它的工作电路中安装有“雨水检测金属网”装置．小华想，该装置究竟在刮水器工作中起到了什么作用，于是他自制了如图1所示的雨水检测金属网（以下简称检测网），并设计了如图2所示模拟电路进行探究．
（1）小华按照所设计的电路图连接电路，实验时，检测网未放入雨水中，电路处于断开状态，再将检测网放入雨水中，电路接通，表明雨水是_____（选填“导体”或“绝缘体”）．小华通过观察电路中_____的变化，来判断电动机转速的变化，从而反映刮水器刮水速度的变化．
（2）将检测网竖立并浸入雨水中不同深度处进行实验，记录如下数据：
①结合上述实验将表格中的数据补充完整．
②分析数据可知，检测网浸入雨水中深度越深，电流表示数越大．这说明a、b间接入电路的电阻在_____（选填“变大”或“变小”）．根据影响导体电阻大小的因素可知：a、b间接入电路的电阻变化是由导体的_____变化引起的．
19．（4分）小明在探究影响电流通过导体产生热量的因素时，提出了以下猜想：
A．电流通过导体产生的热量可能与电阻大小有关
B．电流通过导体产生的热量可能与通电时间长短有关
C．电流通过导体产生的热量可能与通过的电流大小有关
小明选用了如下实验器材：两个相同的烧瓶,内装质量相等的煤油,两个带有橡胶塞的规格完全相同的温度计，滑动变阻器,两根电阻丝(R1> R2),以及电源、开关、导线等,并设计了如图中实验方案。请回答下列问题
（1）若要探究猜想A，探究方案中的自变量是_____________
（2）若要探究猜想C，探究时应控制________和__________不变
（3）实验时，闭合开关后,通过观察_____________来判断电流产生热量的多少
四、作图题（共16分）
20．（8分）在某家庭电路中，开关S控制灯泡L．请在图中将开关S和灯泡L连接成照明电路．
（______）
21．（8分）请把图中电路元件接入家庭电路中，且符合安全用电原则。
（________）
五、计算题（共22分）
22．（10分）某工厂装配车间有一个纯电阻元件R0，其上标有“1*V，6W”字样，其中额定电压值模糊不清，大概看出在10V左右，若要正确使用这个元件，需确定它的额定电压值。现在实验室中有以下实验器材；一个蓄电池（电压约6V），电流表A（量程：0~3A），电流表A2（量程：0~0.6A），两个开关，导线若干。另外，还有可供选择的定值电阻分别为R1（1Ω）、R2（30Ω）、R3（500Ω）、R4（1kΩ）
请你从上述器材中选用合适的器材，通过实验比较精确的测量、得到此元件的额定电压值。要求：
（1）画出实验电路图；（电路不可重新组合）
（2）写出主要的实验步骤和需要测量的物理量：
（3）写出此元件额定电压U额的表达式（用已知量和测量的字母表示）。
23．（12分）某品牌电热水器有高温、中温和低温三挡，简化电路如图所示。R1、R2均为加热电阻（温度对电阻的影响忽略不计），热水器中温挡功率为1000 W，低温挡功率500 W。若电热水器中已装满质量为40 kg、温度为25 ℃的水，它能够把水加热到的最高温度为75 ℃，已知水的比热容c = 4.2 × 103J/（kg·℃），电源电压为220 V。求：
（1）用该电热水器把40 kg、25℃的水加热到最高温度需要吸收的热量；
（2）R1、R2的电阻值；
（3）高温挡的电功率；
（4）若加热电阻产生的热量有84%被水吸收，用该电热水器把40 kg、25 ℃的水加热到最高温度，需用高温挡加热多少秒？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、C
4、C
5、A
6、B
7、C
8、D
9、D
10、C
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、1∶2 0.8×103
14、
15、2∶1 1∶1 2∶1
16、80 8.1
三、实验题（共12分）
17、 B 改变定值电阻两端的电压 D 0.3 8.3
18、导体 电流表示数 0 变小 横截面积
19、电阻 通电时间 电阻 温度计示数的变化
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) (2) 见解析。(3)
23、（1）8.4 × 106 J；（2）48.4 Ω；（3）2000 W；（4）5000 s。
检测网浸入雨水中部分
未浸入
1/3浸入
2/3浸入
全部浸入
电流表的示数/A
_____
0.16
0.20
0.32
