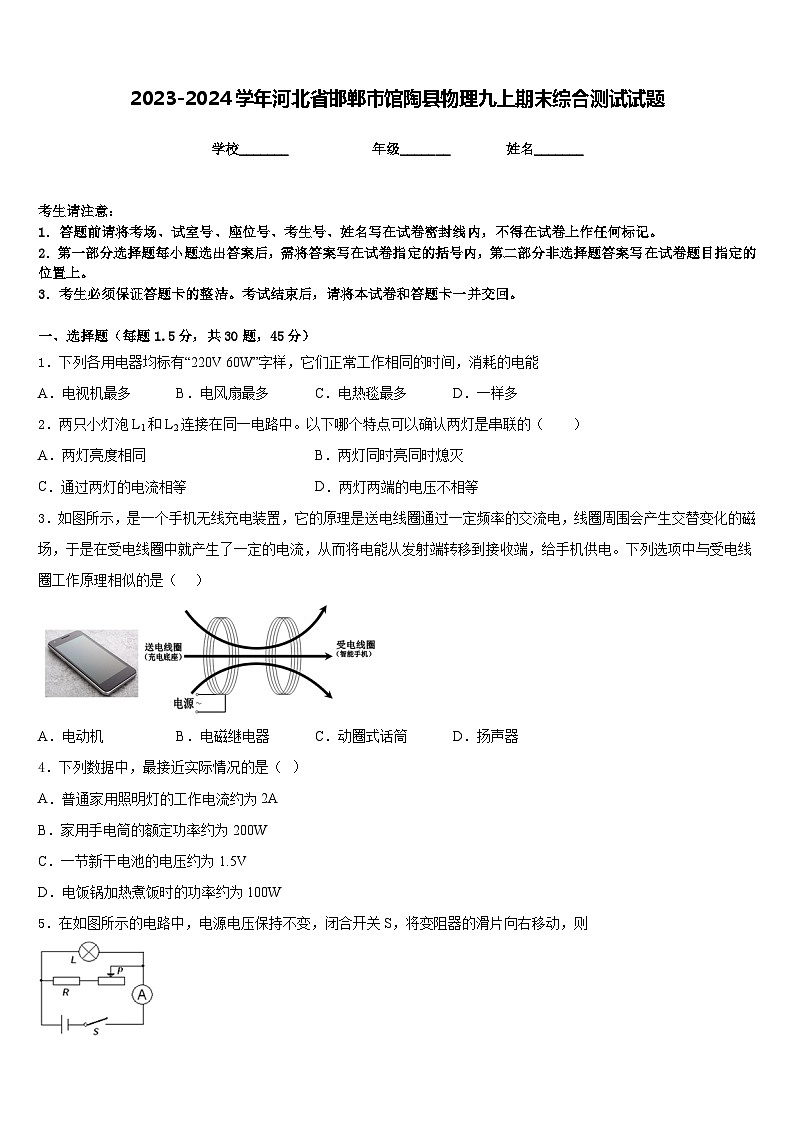

2023-2024学年河北省邯郸市馆陶县物理九上期末综合测试试题含答案
展开
这是一份2023-2024学年河北省邯郸市馆陶县物理九上期末综合测试试题含答案，共13页。试卷主要包含了考生必须保证答题卡的整洁，下列数据中，最接近实际情况的是，下列做法，能够减慢蒸发的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．下列各用电器均标有“220V 60W”字样，它们正常工作相同的时间，消耗的电能
A．电视机最多B．电风扇最多C．电热毯最多D．一样多
2．两只小灯泡L1和L2连接在同一电路中。以下哪个特点可以确认两灯是串联的（ ）
A．两灯亮度相同B．两灯同时亮同时熄灭
C．通过两灯的电流相等D．两灯两端的电压不相等
3．如图所示，是一个手机无线充电装置，它的原理是送电线圈通过一定频率的交流电，线圈周围会产生交替变化的磁场，于是在受电线圈中就产生了一定的电流，从而将电能从发射端转移到接收端，给手机供电。下列选项中与受电线圈工作原理相似的是（ ）
A．电动机B．电磁继电器C．动圈式话筒D．扬声器
4．下列数据中，最接近实际情况的是（ ）
A．普通家用照明灯的工作电流约为2A
B．家用手电筒的额定功率约为200W
C．一节新干电池的电压约为1.5V
D．电饭锅加热煮饭时的功率约为100W
5．在如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器的滑片向右移动，则

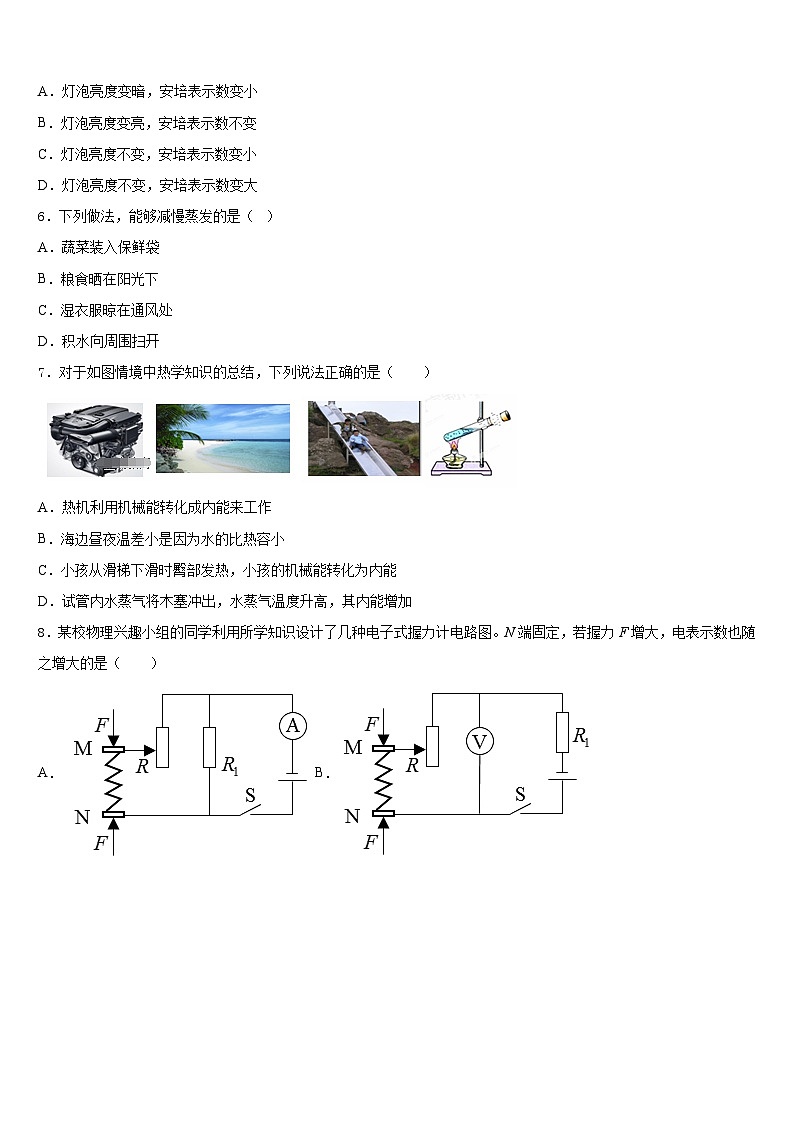

A．灯泡亮度变暗，安培表示数变小
B．灯泡亮度变亮，安培表示数不变
C．灯泡亮度不变，安培表示数变小
D．灯泡亮度不变，安培表示数变大
6．下列做法，能够减慢蒸发的是（ ）
A．蔬菜装入保鲜袋
B．粮食晒在阳光下
C．湿衣服晾在通风处
D．积水向周围扫开
7．对于如图情境中热学知识的总结，下列说法正确的是（ ）
A．热机利用机械能转化成内能来工作
B．海边昼夜温差小是因为水的比热容小
C．小孩从滑梯下滑时臀部发热，小孩的机械能转化为内能
D．试管内水蒸气将木塞冲出，水蒸气温度升高，其内能增加
8．某校物理兴趣小组的同学利用所学知识设计了几种电子式握力计电路图。N端固定，若握力F增大，电表示数也随之增大的是（ ）
A．B．C．D．
9．用图甲的滑轮组运送货物上楼，每件货物重100N，每次运送的量不定，图乙记录了在整个过程中滑轮组的机械效率随货物重力增加而变化的图象。若不计绳重和摩擦，下列说法正确的是（ ）
A．同一物体越上升，重力做功越多，重力势能越来越小；
B．该滑轮组的动滑轮重50N；
C．运送4件货物时，滑轮组的机械效率为80%；
D．其它条件不变，改变图甲中的绕绳方式，滑轮组机械效率将改变；
10．如图所示，均匀圆柱体甲和乙放置在水平地面上，若沿水平虚线切去相同质量的部分后，甲、乙剩余部分的高度均为h．则甲、乙原先对地面的压力、和压强、的关系是
A．一定等于
B．一定大于
C．一定小于
D．一定大于
11．如图，将餐叉平插入玉米粒根部，用手向下压叉柄，玉米粒便在餐叉的撬动下脱落，这一过程中，餐叉相当于一个
A．省力杠杆B．费力杠杆
C．等臂杠杆D．省距离杠杆
12．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac =6V．在表格中记录数据后．下一步应该做的是( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
13．下列利用电流热效应工作的用电器是
A．电风扇B．电视
C．洗衣机D．电饭煲
14．同种材料的电热丝、横截面积相同，比长，串联起来，接在电路中（如图所示）．则先被点燃的火柴是（ ）
A．电热丝上的火柴
B．电热丝上的火柴
C．两电热丝上的火柴同时被点燃
D．无法确定
15．如图所示，R1的电阻为30Ω，R2的电阻为20Ω，闭合开关S，断开开关S1时电流表的示数是0.3A，再闭合开关S1时电流表的示数是（ ）
A．0.3A
B．0.5A
C．0.6A
D．0.2A
16．LED灯是一种高效的节能光源，目前几乎所有手电筒都采用了LED灯作为光源,其核心元件是发光二极管。发光二极管的主要材料是
A．陶瓷B．半导体C．橡胶D．超导体
17．如图所示，现代家装中很多人都在家中安装“水地暖”，其管内使用热水为热媒传递热量，主要是利用水的（ ）
A．密度较大B．比热容较大C．沸点较高D．凝固点较高
18．下列有关热和能的说法中，正确的是（ ）
A．发生热传递时，温度总是从高温物体传递给低温物体
B．一块 0℃的冰熔化成 0℃的水后，温度不变，内能变大
C．内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能
D．夏天在室内洒水降温，利用了水的比热容较大的性质
19．如图所示是某教师自制的教具．他在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸筒立即飞出．关于此实验，说法不正确的是
A．酒精不完全燃烧时热值不变
B．能闻到酒精的气味说明分子不停的做无规则运动
C．燃气推动纸筒飞出的过程相当于内燃机的压缩冲程
D．纸筒飞出后瓶内气体的内能减小，温度降低
20．教室里，一个开关控制两盏电灯，若一盏灯出现断路，不影响另一盏灯的工作 在图所示的四个电路中，正确反映电路连接关系的是（ ）
A．B．C．D．
21．电阻R1、R2阻值之比为2∶3，并联在如图所示的电路中，则通过电阻R1的电流与干路电流之比为（ ）
A．3∶2B．2∶3C．5∶3D．3∶5
22．以下几种家用电器的额定功率最接近1000W的是
A．台灯B．电视机C．台扇D．电饭锅
23．如图用50N的拉力F水平拉着重为100N的物体在水平路面上匀速移动2m的距离。物体所受摩擦力为80N，则（ ）
A．总功为320JB．有用功为200J
C．额外功为160JD．机械效率为80%
24．热机的效率是热机性能的一个重要指标，下面关于热机效率的叙述中不正确的是
A．在设计和制造上，要不断改进和革新，以减少各种能量损失，就有可能使热机的效率达到100%
B．两辆型号相同的小汽车，以相同的速度行驶相同的路程，耗油量小的那辆车效率可能高些
C．热机要正确使用、注意保养，可提高效率
D．在热机的各种损失中，废气带走的能量最多，设法利用废气的能量是提高燃料利用率的重要措施
25．某同学利用如图甲所示的电路进行实验，电源电压恒为4.5V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持2V不变
C．实验中滑动变阻器阻值变化范围为4Ω～20Ω
D．将Rx从5Ω换成10Ω后，应将滑片P向左移
26．我国西晋学者张华在《博物志》中写道“今人梳头、脱着衣时，有随梳、解结有光者，亦有咤声”，句中所描述的物理现象属于（ ）
A．升华B．做功改变内能
C．摩擦生热D．摩擦起电
27．电动机正常工作时，通过的电流大小为6A，已知电动机的额定电压是220V，其线圈的电阻是2Ω，则电动机因发热而损失的功率大小为（ ）
A．4800WB．24200WC．72WD．440W
28．街道边的路灯总是在傍晚时分同时亮，到凌晨同时灭，你认为路灯的连接是
A．串联B．并联
C．部分串联D．可能串联可能并联
29．大韭菜坪是世界上最大面积的野生韭菜花带、全国唯一的野生韭菜花保护区，走进韭菜花就闻到扑鼻的花香，这是因为( )
A．分子之间存在引力B．分子之间存在斥力
C．分子在不停地做无规则运动D．分子之间没有间隙
30．在浴室安装风暖机，受热面广、安全。在使用风暖功能时，要求先闭合一个开关，启动风扇的电动机，再闭合另一个开关，使发热元件 R 工作；如果风扇的电动机没有先启动， 发热元件 R 无法启动。下图所示的电路图中能符合要求的是（ ）
A．B．
C．D．
二、填空题（每空1分，共10题，20分）
31．如图1所示的发光二极管，当电流由正极经过LED流向负极时，LED发光，表明它处于通电状态；反之，电流不能从负极流向正极，LED不会发光。由此可知，发光二极管具有____。根据其发光与否可以判断___（写出一条即可）。
32．屠呦呦是我国迄今为止唯一获得诺贝尔医学奖的女科学家，她的团队曾用水煎的方法从青蒿中提取青蒿素，实验曾失败了l90次，于是屠呦呦提出采用低沸点的溶剂并用热水对其进行加热，假设该溶剂的比热容是2200J/（kg·℃），3 kg这种溶剂升温10℃需要吸收______J的热量，用热水对溶剂加热是因为水的比热容比一般液体的要______（选填“大”或者“小”）。
33．如图所示，干路上的电流I=0.3 A，电阻R1=10 Ω，通过R1的电流为I1=0.2 A，则电阻R2两端的电压为___ V，R2的阻值为____ Ω。
34．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
35．如图所示，给金属块加热一段时间后，发现温度计的示数在升高，说明烧杯里水的内能在_____（选填“增大”或“减小”），这是通过_____的方式改变物体内能的。
36．我国家庭电路的供电电压是_____V，家用电器通常以_____的连接方式接入电路，不高于_____V的电压是安全电压；一节新干电池的电压是_____V。
37．简单电路是电源、用电器、开关和导线组成的．给充电宝充电时，充电宝相当于简单电路中的_____；充电宝给手机充电时，充电宝相当于简单电路中的_____．
38．将电阻R1和R2串联在电源两端，若电阻R1和R2的阻值之比为5∶2，则通过电阻R1和R2的电流之比为_____；若将它们并联到电源两端，则它们消耗的电功率之比为_____。
39．1831年，英国物理学家_______致力于研究“磁生电”，历经十年，终于发现了电磁感应现象。建立物理模型是物理学研究问题时的一种重要方法。例如：研究光的传播方向时，引入了光线；研究磁场时，引入了_____。
40．如图所示的电路中，当电流表的示数减少0.2A时，电压表的示数从6V变为5V，则该定值电阻的阻值为__________Ω，它的电功率减小了__________W。
三、实验题（每空1分，共2题，15分）
41．如图甲所示是小刚“测小灯泡电功率”的实验电路。其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为10Ω。滑动变阻器有A规格“10Ω、2A”、B规格“50Ω、1A”可选。
（1）本实验应该选择_______规格的滑动变阻器。（选填“A”或“B”）
（2）正确连接电路后闭合开关，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因可能是_______。
（3）当变阻器滑片P移到某一位置时，电压表示数2V。要测小灯泡的额定功率，应将滑片P向_______（选填“左”或“右”）端移动，使电压表示数为2.5V，此时电流表示数如图乙，则此小灯泡的额定功率是________W。
（4）完成上述实验后，小明设计了如图丙所示的电路，测出了额定电流为I额的小灯泡L2的额定功率．实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R0）
①按电路图连接电路；
②只闭合开关S、S2，移动R1滑片，使电流表的示数为I额，灯泡L2正常发光；
③断开S2，闭合开关S、S1，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额；
④保持R2 滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2；
⑤小灯泡L2的额定功率的表达式为P额=_______．（用I额、I1、I2、R0表示）
42．小明用如图甲所示的电路测量额定电压为 2.5V 小灯泡的电功率。
(1)该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；
（______）
(2)电源电压为 6V，小灯泡的电阻约为10Ω，有两个不同规格的滑动变阻器：甲标有“10Ω 1A”，乙标有“50Ω 2A ”，实验时应选择滑动变阻器_____（选填“甲”或“乙”）；
(3)正确连接电路后，进行实验，记录的数据如表所示，分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而____（选填“增大”、“不变”或“减小”）；
(4)小明用上面的实验器材测量电阻 Rx 阻值时，发现电压表已损坏，重新设计电路，选了一个阻值已知的R1，连接电路如图乙所示，他先将导线 C 端接到电流表“－”接线柱上，电流表读数为I1，后将导线 C 端接到电流表“3”接线柱上，电流表读数为I2，则Rx 的阻值为_____。
四、计算题（每题10分，共2题，20分）
43．小明在学习了电功率之后，对电路很有兴趣，他看到家里的电吹风，既能吹热风又能吹凉风，于是设计了如下电路图，小刚看了他画的电路图认为不符合实际而且具有一定的危险性，小刚认为只要把其中一个开关移到干路上，就符合实际了，请分析回答下列问题
(1)如果你是小刚应该把哪个开关移到干路上，才能符合安全要求，画出正确的电路图；
(2)请根据电吹风铭牌上提供的有关数据，计算当电吹风正常工作并且吹热风时，5分钟消耗多少电能？通过电热丝R的电流为多大？电热丝R产生的热量是多少？
44．如图所示，一个白炽灯泡 L 标有“4V，4W”的字样，将它与一个定值电阻 R0 串联后接入电源 电压恒为 6V 的电路中，当开关闭合后，测得 R0 两端的实际电压是 4V，不计温度对灯泡阻值的影 响，求：
(1)灯泡 L 的电阻值；
(2)定值电阻R0 的电阻值；
(3)灯泡 L 的实际电功率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、D
3、C
4、C
5、C
6、A
7、C
8、B
9、C
10、B
11、A
12、C
13、D
14、A
15、B
16、B
17、B
18、B
19、C
20、A
21、D
22、D
23、D
24、A
25、C
26、D
27、C
28、B
29、C
30、B
二、填空题（每空1分，共10题，20分）
31、单向导电性 电路中是否有电流及电流的方向
32、6.6×104J 大
33、2 20
34、热 总功率
35、增大 热传递
36、220 并联 36 1.5
37、用电器 电源
38、1：1 2：5
39、法拉第 磁感线
40、5 2.2
三、实验题（每空1分，共2题，15分）
41、B 滑动变阻器接入电路的阻值较大或灯泡的实际功率太小 左 0.6
42、 乙 增大
四、计算题（每题10分，共2题，20分）
43、 (1)；(2)1.5×105J；；1.32×105J。
44、 (1)4Ω；(2)8Ω；(3)1W
物理量
实验次数
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
3.0
电流/A
0.24
0.32
0.38
0.42
0.44
电功率/W
