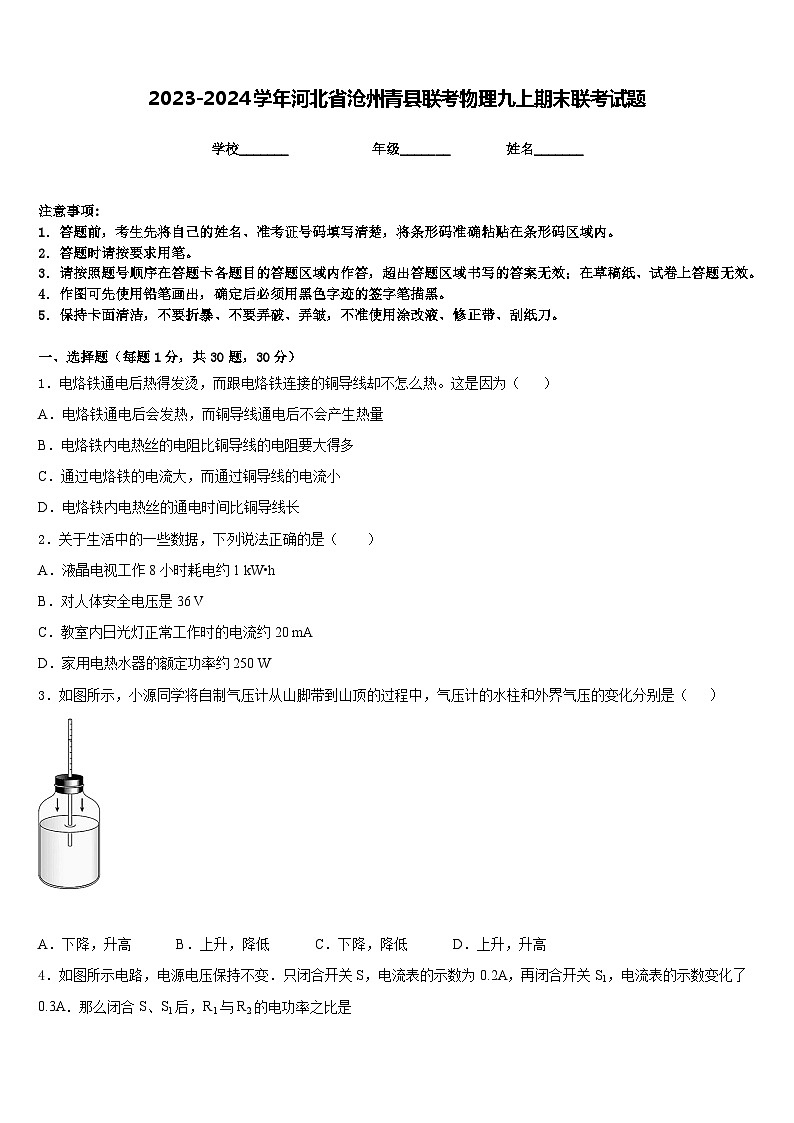

2023-2024学年河北省沧州青县联考物理九上期末联考试题含答案

这是一份2023-2024学年河北省沧州青县联考物理九上期末联考试题含答案，共8页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．电烙铁通电后热得发烫，而跟电烙铁连接的铜导线却不怎么热。这是因为（ ）
A．电烙铁通电后会发热，而铜导线通电后不会产生热量
B．电烙铁内电热丝的电阻比铜导线的电阻要大得多
C．通过电烙铁的电流大，而通过铜导线的电流小
D．电烙铁内电热丝的通电时间比铜导线长
2．关于生活中的一些数据，下列说法正确的是（ ）
A．液晶电视工作8小时耗电约1 kW•h
B．对人体安全电压是36 V
C．教室内日光灯正常工作时的电流约20 mA
D．家用电热水器的额定功率约250 W
3．如图所示，小源同学将自制气压计从山脚带到山顶的过程中，气压计的水柱和外界气压的变化分别是（ ）
A．下降，升高B．上升，降低C．下降，降低D．上升，升高

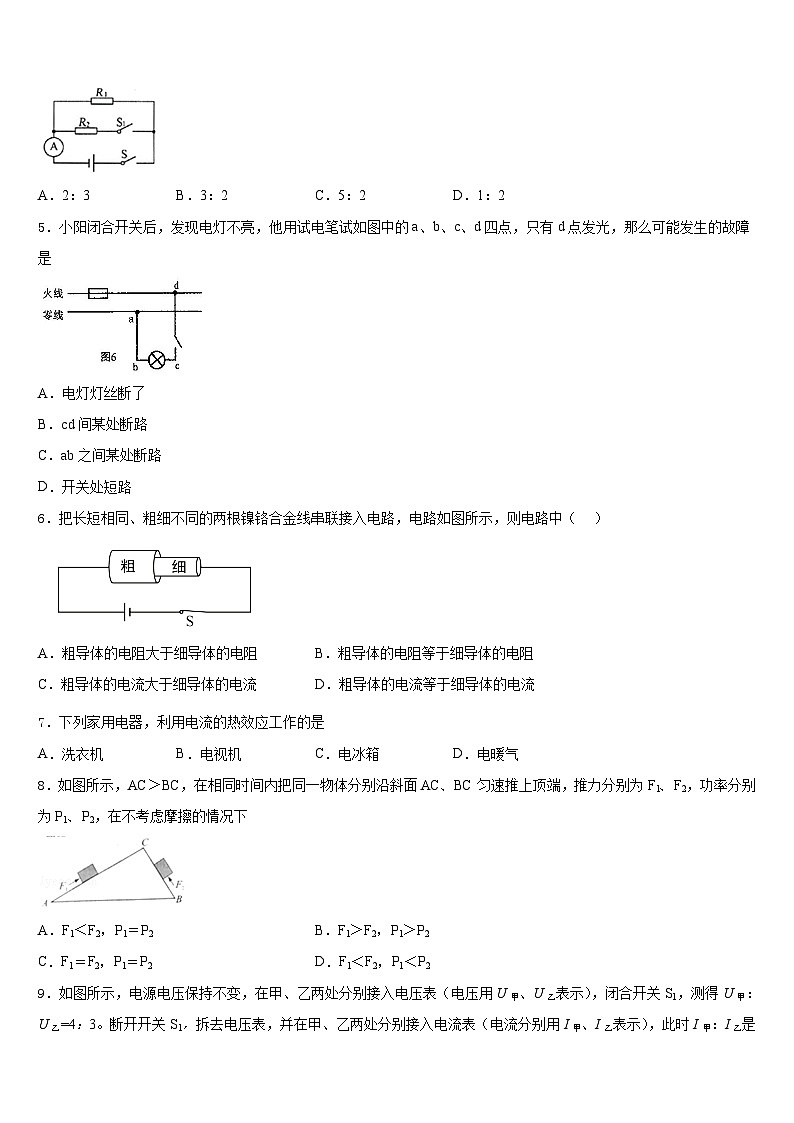

4．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，R1与R2的电功率之比是
A．2：3B．3：2C．5：2D．1：2
5．小阳闭合开关后，发现电灯不亮，他用试电笔试如图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是
A．电灯灯丝断了
B．cd间某处断路
C．ab之间某处断路
D．开关处短路
6．把长短相同、粗细不同的两根镍铬合金线串联接入电路，电路如图所示，则电路中（ ）
A．粗导体的电阻大于细导体的电阻B．粗导体的电阻等于细导体的电阻
C．粗导体的电流大于细导体的电流D．粗导体的电流等于细导体的电流
7．下列家用电器，利用电流的热效应工作的是
A．洗衣机B．电视机C．电冰箱D．电暖气
8．如图所示，AC＞BC，在相同时间内把同一物体分别沿斜面AC、BC匀速推上顶端，推力分别为F1、F2，功率分别为P1、P2，在不考虑摩擦的情况下
A．F1＜F2，P1＝P2B．F1＞F2，P1＞P2
C．F1＝F2，P1＝P2D．F1＜F2，P1＜P2

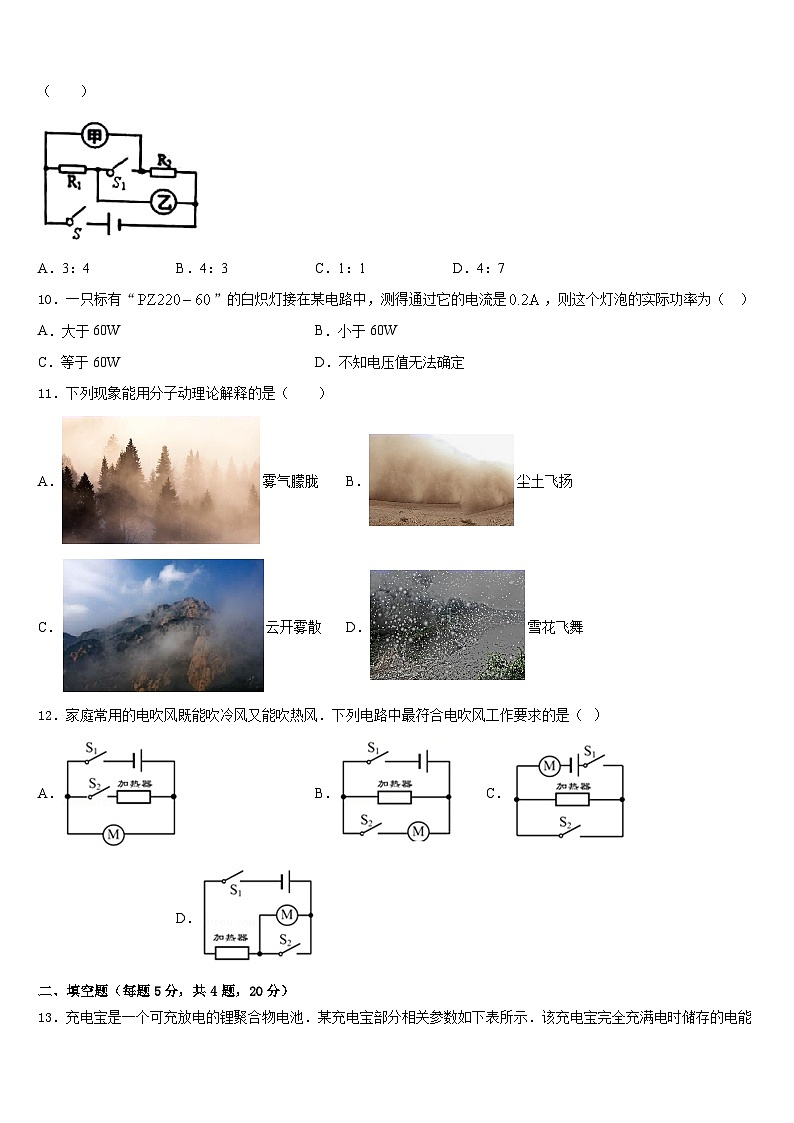

9．如图所示，电源电压保持不变，在甲、乙两处分别接入电压表（电压用U甲、U乙表示），闭合开关S1，测得U甲：U乙=4：3。断开开关S1，拆去电压表，并在甲、乙两处分别接入电流表（电流分别用I甲、I乙表示），此时I甲：I乙是（ ）
A．3：4B．4：3C．1：1D．4：7
10．一只标有“”的白炽灯接在某电路中，测得通过它的电流是，则这个灯泡的实际功率为（ ）
A．大于60WB．小于60W
C．等于60WD．不知电压值无法确定
11．下列现象能用分子动理论解释的是（ ）
A．雾气朦胧B．尘土飞扬
C．云开雾散D．雪花飞舞
12．家庭常用的电吹风既能吹冷风又能吹热风．下列电路中最符合电吹风工作要求的是（ ）
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．充电宝是一个可充放电的锂聚合物电池．某充电宝部分相关参数如下表所示．该充电宝完全充满电时储存的电能为_____J，输出功率为_____W．
14．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1两端的电压为_____，R2两端的电压为_____。
15．如图所示的电路中，要使L1和L2串联应闭合开关________；要使L1和L2并联应闭合开关________；如果同时闭合S1、S2、S3，则电路处于________状态。
16．两个电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入3V的电路中，则甲乙两电阻两端的电压之比为__________；将它们并联接入同样的电路中，通过甲乙两电阻的电流之比为__________．
三、实验题（共12分）
17．（4分）在测量小灯泡电功率的实验中，小灯泡的额定电压为2.5V。
(1)小明按图甲电路图连接电路，闭合开关，灯泡不亮，此时电压表示数为0.3V，电流表示数为0.12A；移动变阻器滑片P，发现两表示数均不变，则电路连接时存在的问题是_____。
(2)更正错误后，闭合开关，变阻器滑片P移至某处时，电表示数如图乙，则电压表示数为_____V，此时小灯泡的电阻为_____Ω。
(3)小明同学发现，无论怎样移动滑片电压表示数总是达不到2.5V，于是她利用公式结合第(2)步测量的小灯泡电阻算出了小灯泡的额定功率为0.83W，你认为小灯泡的额定功率应该____（选填“大于”、“等于”或“小于”）0.83W，你判断的理由是_____。
18．（4分）如图是探究“不同物质的吸热能力”的实验装置。
（1）该装置中甲、乙两个电阻丝的连接方式是_____，通电后电阻丝发热是通过_____的方式将能转化为内能的；
（2）实验前，应取_____质量的两种液体分别放入两个相同的容器中；为保证让两个容器中的液体能吸收相同的热量，图中选用的甲、乙两个电阻丝的阻值大小必须______________________________；
（3）实验中若甲容器中液体温度升高的快说明该液体的吸热能力_____（选填“强”或“弱”）；
（4）若想用该装置探究“电流通过导体时产生的热量与电阻大小的关系”，则需对实验改进的地方是：
①________________________；
②_________________________。
19．（4分）小虎通过实验探究“电路中的电流规律”｡
(1)小虎接好电路后，闭合开关发现两灯都亮。小虎随意拆下一根导线，发现两灯都熄灭，______（选填“能”或“不能”）据此断定两个小灯泡是串联的；
(2)小虎断开开关，按照图甲重新连接电路，并将电流表接入A处，发现电流表指针位置如图乙所示，则应该______。接着小虎闭合开关，发现电流表指针又处于图乙位置，原因是____________；
(3)改正电路连接后，小虎分别测出A、B、C三处的电流值填入下面的表格中，并由此得出结论。改进这个实验方案的方法是：____________。
四、作图题（共16分）
20．（8分）如图所示，根据实物图画电路图。
21．（8分）小满暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人．请你把图中的各元件符号连接成符合上述设计要求的电路图．
五、计算题（共22分）
22．（10分）如图所示为一种人体秤的工作原理示意图，电源电压恒定不变。体重显示表是由电流表改装而成，定值电阻R0起保护电路作用，其电阻值为10Ω。在人体秤上不施加力时滑片P在电阻R的最上端，施加的力最大时滑片P移至电阻R的最下端。已知人体秤测量范围0~100kg，电路中电流变化范围0.1~0.6A，求:
(1)则电源电压为多大？
(2)滑动变阻器的最大值为多少？
23．（12分）如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示．已知电源电压为6V保持不变．
(1)当托盘为空时，R2电阻；
(2)若托盘为空时，电流表示数为I1=0.01A，求定值电阻R1的阻值；
(3)若放入某物体后，电流表示数为I2=0.02A，求该物体的质量大小．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、B
4、A
5、B
6、D
7、D
8、A
9、B
10、B
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、3.6×104 5
14、7.2V 1.8V
15、S2 S1、S3 短路
16、2：1 1：2
三、实验题（共12分）
17、滑动变阻器同时接了下面两个接线柱 1.8 7.5 小于 灯泡正常发光时的电阻大于7.5Ω
18、串联 做功 相同 相等 弱 换用阻值不同的电阻 换用同种质量和初温相同的液体
19、不能 将电流表调零 电流表的正负接线柱接反了 选用规格不同的小灯泡多次实验
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)6V；(2)50Ω
23、（1）500Ω；（2）600Ω；100Ω；（3）600g
完全充电
100mA/20V/5h
输出电压
5V
输出电流
1000mA
IA/A
IB/A
IC/A
0.2
0.2
0.4
