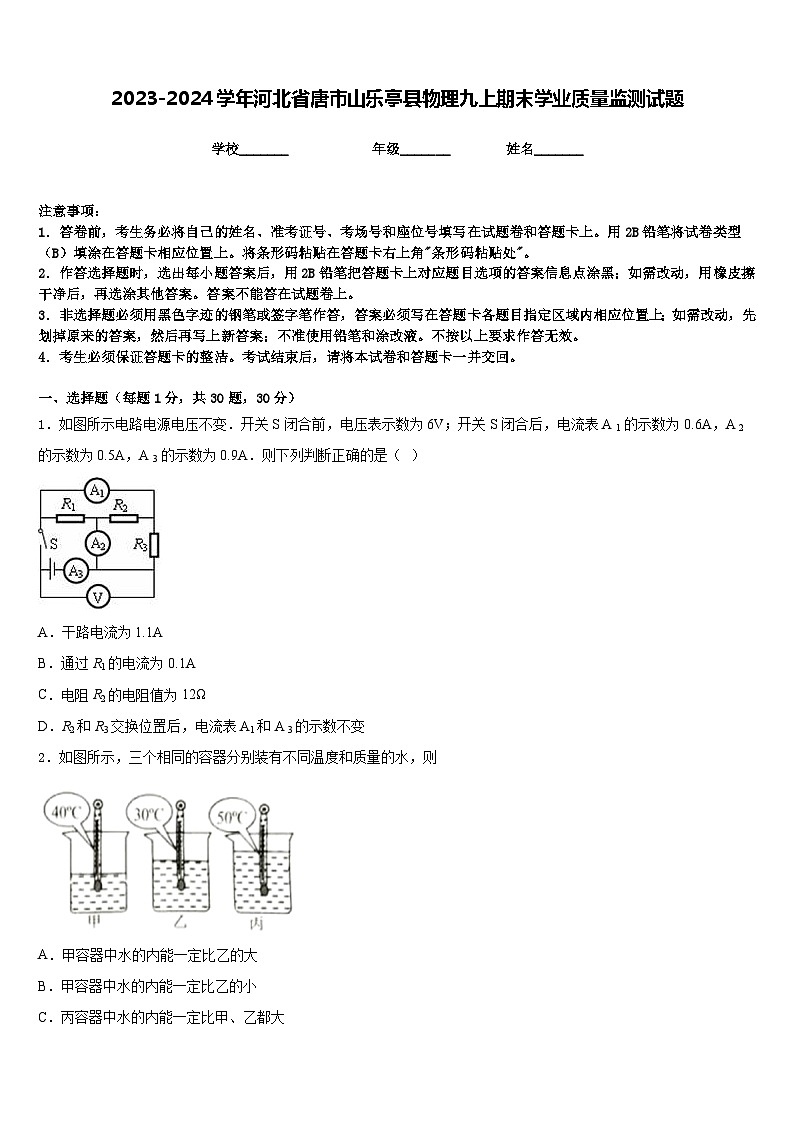

2023-2024学年河北省唐市山乐亭县物理九上期末学业质量监测试题含答案

这是一份2023-2024学年河北省唐市山乐亭县物理九上期末学业质量监测试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，如图所示是移动电源，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示电路电源电压不变．开关S闭合前，电压表示数为6V；开关S闭合后，电流表A 1 的示数为0.6A，A 2 的示数为0.5A，A 3 的示数为0.9A．则下列判断正确的是（ ）
A．干路电流为1.1A
B．通过R1的电流为0.1A
C．电阻R2的电阻值为12Ω
D．R2和R3交换位置后，电流表A1和A 3的示数不变

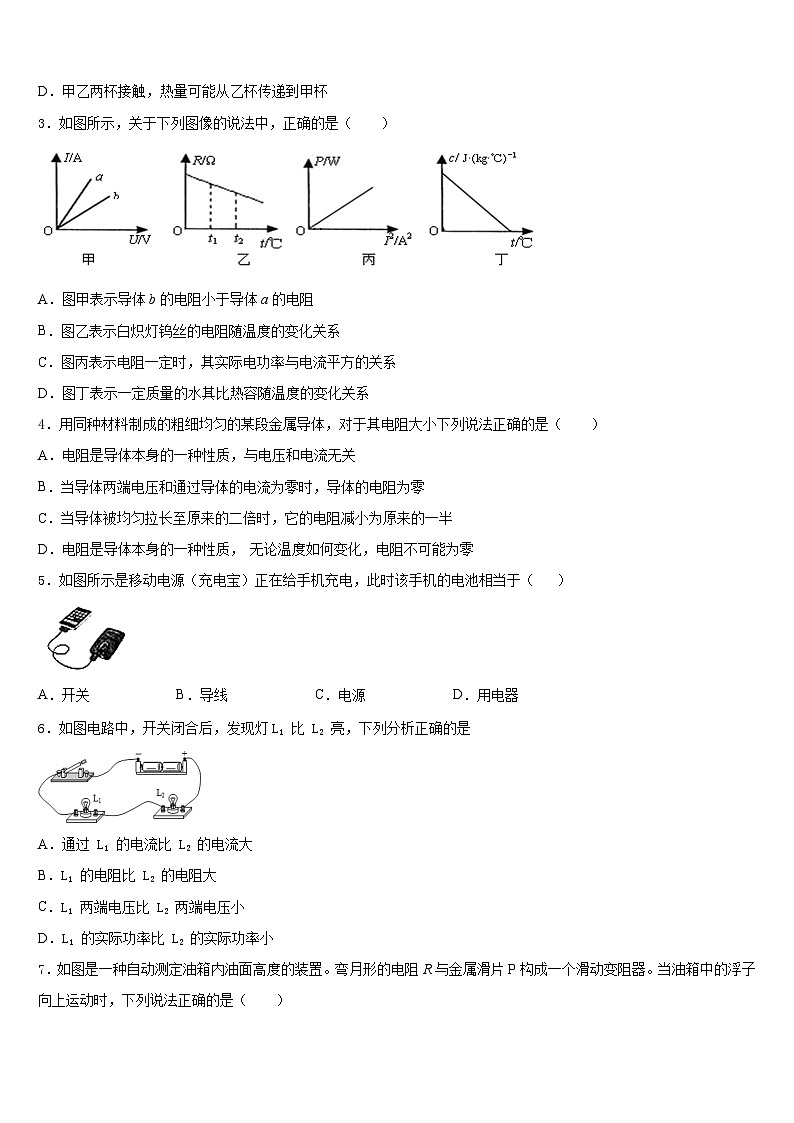

2．如图所示，三个相同的容器分别装有不同温度和质量的水，则
A．甲容器中水的内能一定比乙的大
B．甲容器中水的内能一定比乙的小
C．丙容器中水的内能一定比甲、乙都大
D．甲乙两杯接触，热量可能从乙杯传递到甲杯
3．如图所示，关于下列图像的说法中，正确的是（ ）
A．图甲表示导体b的电阻小于导体a的电阻
B．图乙表示白炽灯钨丝的电阻随温度的变化关系
C．图丙表示电阻一定时，其实际电功率与电流平方的关系
D．图丁表示一定质量的水其比热容随温度的变化关系
4．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（ ）
A．电阻是导体本身的一种性质，与电压和电流无关
B．当导体两端电压和通过导体的电流为零时，导体的电阻为零
C．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半
D．电阻是导体本身的一种性质， 无论温度如何变化，电阻不可能为零
5．如图所示是移动电源（充电宝）正在给手机充电，此时该手机的电池相当于（ ）
A．开关B．导线C．电源D．用电器
6．如图电路中，开关闭合后，发现灯L1 比 L2 亮，下列分析正确的是
A．通过 L1 的电流比 L2 的电流大
B．L1 的电阻比 L2 的电阻大
C．L1 两端电压比 L2 两端电压小
D．L1 的实际功率比 L2 的实际功率小

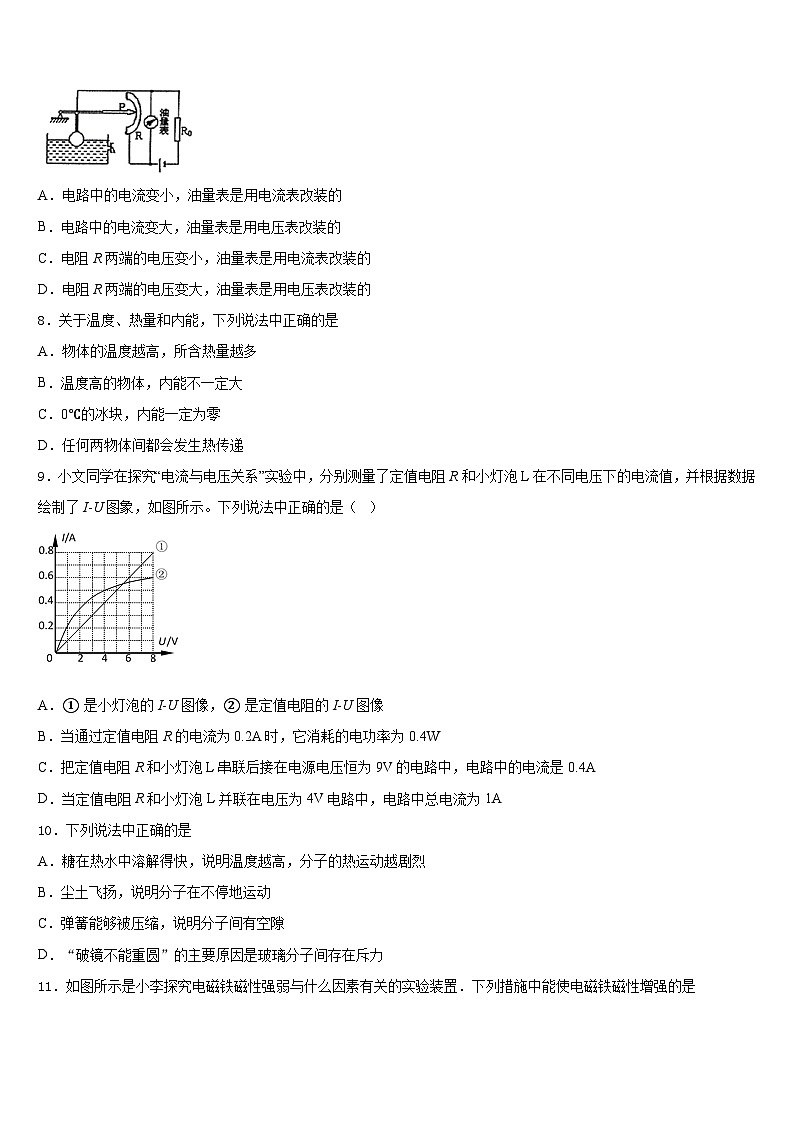

7．如图是一种自动测定油箱内油面高度的装置。弯月形的电阻R与金属滑片P构成一个滑动变阻器。当油箱中的浮子向上运动时，下列说法正确的是（ ）
A．电路中的电流变小，油量表是用电流表改装的
B．电路中的电流变大，油量表是用电压表改装的
C．电阻R两端的电压变小，油量表是用电流表改装的
D．电阻R两端的电压变大，油量表是用电压表改装的
8．关于温度、热量和内能，下列说法中正确的是
A．物体的温度越高，所含热量越多
B．温度高的物体，内能不一定大
C．0℃的冰块，内能一定为零
D．任何两物体间都会发生热传递
9．小文同学在探究“电流与电压关系”实验中，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，并根据数据绘制了I-U图象，如图所示。下列说法中正确的是（ ）
A．① 是小灯泡的I-U图像，② 是定值电阻的I-U图像
B．当通过定值电阻R的电流为0.2A时，它消耗的电功率为0.4W
C．把定值电阻R和小灯泡L串联后接在电源电压恒为9V的电路中，电路中的电流是0.4A
D．当定值电阻R和小灯泡L并联在电压为4V电路中，电路中总电流为1A
10．下列说法中正确的是
A．糖在热水中溶解得快，说明温度越高，分子的热运动越剧烈
B．尘土飞扬，说明分子在不停地运动
C．弹簧能够被压缩，说明分子间有空隙
D．“破镜不能重圆”的主要原因是玻璃分子间存在斥力
11．如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置．下列措施中能使电磁铁磁性增强的是
A．滑片P向右移动，其他条件不变
B．滑片P向左移动，其他条件不变
C．开关S由1扳到2，其他条件不变
D．电源的正负极对调，其他条件不变
12．下列关于电学知识说法正确的是（ ）
A．验电器的工作原理是异种电荷相互排斥
B．金属靠自由电子导电
C．导体的电阻大小只跟导体的长度、横截面积有关
D．电学中规定正电荷的运动方向为电流的方向
二、填空题（每题5分，共4题，20分）
13．小红所在的学校，举行纪念“建国成立70周年”科技设计实验活动，她用所学知识设计出一幅电路。其电路图如图所示，当滑片P向左移动时，电流表的示数会_____，电压表的示数会_____（两空均选填“变大”、“变小”或“不变”）。
14．小磁针自由静止时总是指向南北，说明地球周围存在______，磁悬浮列车是利用同名磁极相互_____原理。
15．如图，电阻箱的示数为_______Ω, 如图家庭电子式电能表的示数是_______kW·h.
16．读出如图中所示的电阻箱的示数为______Ω。
三、实验题（共12分）
17．（4分）小萱为测量额定电压为2.5V小灯泡的额定功率，连接了如图甲所示的部分电路．请按要求完成下列问题：
（1）请添加一条导线将图甲中的实物图连接完整．
（____）
（2）在连接电路时，开关应处于____状态．连好电路后开始实验，闭合开关前，滑动变阻器的滑片P应置于_____端（选填“A”或“B”）．
（3）闭合开关后，他发现小灯泡不发光，电流表无示数，电压表有示数，则可能是（____）
A．滑动变阻器发生断路 B．小灯泡发生断路
C．小灯泡发生了短路 D．滑动变阻器发生短路
（4）实验过程中，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图乙所示，电流表的示数为____A，则小灯泡的额定功率P = ___W．此时小灯泡的电阻R =____Ω（保留一位小数）．
（5）小萱还记录了不同电压下通过小灯泡的电流，并根据记录数据描绘了通过小灯泡的电流随其两端电压变化的图像，则图中图像能正确反映上述关系的是（____）
18．（4分）在测量小灯泡的电功率时，电源电压为3V，小灯泡上标有“2.5V”字样。
(1)在如图甲所示的电路中，闭合开关移动滑片，发现小灯泡不亮，电流表无示数，电压表有示数，经过分析有一根导线连接错误.请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路；
（______）
(2)电路连接正确后，从滑动变组器接入电路的最大阻值开始记录数据，得到小灯泡的“I-U”图像如图乙所示。分析实验数据可知，则小灯泡的额定功率是_____W，滑动变阻器的规格应选择_____（选填序号）。
A．10Ω 1A B．15Ω 1A C．25Ω 1A D． 30Ω 1A
19．（4分）为了比较水和食用油的吸热与升温变化情况，小明设计了如下实验步骤：
A．在两个同样的烧杯中，分别装入等体积的水和食用油；
B．用两支温度计分别测出水和食用油的初温；
C．在烧杯中，分别放入相同的电热器，加热相同的时间；
D．用温度计分别测出水和食用油的末温．
（1）步骤A存在的错误是：_____， 应改为_____；
（2）步骤C加热相同时间是为了使水和食用油_____；
（3）步骤B和D是为了得出水和食用油_____；
（4）通过实验可以得到水和食用油吸收相同热量后升温不同的情况，物质的这种性质用_____（填物理量名称）来描述．
四、作图题（共16分）
20．（8分）如图甲是家庭电路中的插座部分，右上角正方体小块为开关，要求同时控制二孔、三孔的插座（虚线表示背面连接），请在图乙中将其正确地连接在家庭电路中.
（______）
21．（8分）请根据下图的实物图，在虚线框中画出对应的电路图。
（________）
五、计算题（共22分）
22．（10分）用天然气灶给常温下4kg的水加热，消耗了0.07m3的天然气，已知天然气灶烧水的效率为40%，天然气的热值为3.6×107J/m3，水的比热容为4.2×103J/（kg•℃），试求：
（1）0.07m3的天然气完全燃烧放出的热量是多少？
（2）水的温度升高了多少？
23．（12分）如图所示，电源电压恒定，R1＝30Ω，R2＝60Ω．当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A．求：
（1）电源电压；
（2）当开关S3断开，S1、S2都闭合时，电流表的示数．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、A
5、D
6、B
7、D
8、B
9、B
10、A
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、不变 变小
14、磁场 排斥
15、622 318.6
16、231.6
三、实验题（共12分）
17、 断开 A B 0.3 0.75 8.3 C
18、 0.625W C
19、装入等体积的水和食用油 装入等质量的水和食用油 吸收相同热量 温度改变量 比热容
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）2.52×106J；（2）60℃．
23、（1）9V；（2）2.5A
