2023-2024学年河北省廊坊市名校物理九上期末统考模拟试题含答案

这是一份2023-2024学年河北省廊坊市名校物理九上期末统考模拟试题含答案，共8页。试卷主要包含了下列说法中，正确的是，下列用电器中不属于电热器的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（ ）
A．电压表的示数不变，电流表A1的示数变大，A2的示数变小
B．电压表的示数不变，电流表A1的示数不变，A2 的示数变大
C．电压表的示数与A1的示数的比值变大，A2的示数变小
D．电压表的示数与A1的示数的比值不变，A2 的示数变小
2．（2016·新疆卷）关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用电冰箱时，外壳必须接地
B．开关可以接在用电器和零线之间
C．当用电器着火时，应迅速向用电器泼水
D．为了方便可以直接抓住导线拉出插座上的插头
3．如图甲所示，电阻R＝10Ω，闭合开关，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是
A．电源电压为10V
B．滑动变阻器的最大阻值是60Ω
C．图乙中，滑片在a端时电流表的示数是0.6A
D．图乙中，滑片在b端时电流表的示数是0.12A
4．PM2.5是指大气中直径小于或等于2.5µm的颗粒物，是造成雾霾天气的主要原因之一．把它和电子、原子核、分子等粒子一起按照空间尺度由大到小排序，以下排列正确的是（ ）
A．PM2.5 分子 原子核 电子
B．分子 PM2.5 原子核 电子
C．分子 原子核 PM2.5 电子
D．分子 原子核 电子 PM2.5
5．在下图所示的四位科学家中，以其名字命名电阻单位的是（ ）
A．安培B．欧姆C．焦耳D．法拉第
6．下列家用电器中，主要是利用电流热效应工作的是
A．收音机B．电风扇C．电烙铁D．电动机
7．下列说法中，正确的是（ ）
A．汽油机在做功冲程中是将机械能转换成内能
B．物体的温度降低时内能减少，所以0℃冰块的水分子不做热运动
C．沿海地区昼夜温差较小，主要原因是水的比热容较大
D．温度从热量高的物体传递给热量低的物体
8．下列用电器中不属于电热器的是
A．电暖器
B．电水壶
C．电炉
D．电风扇

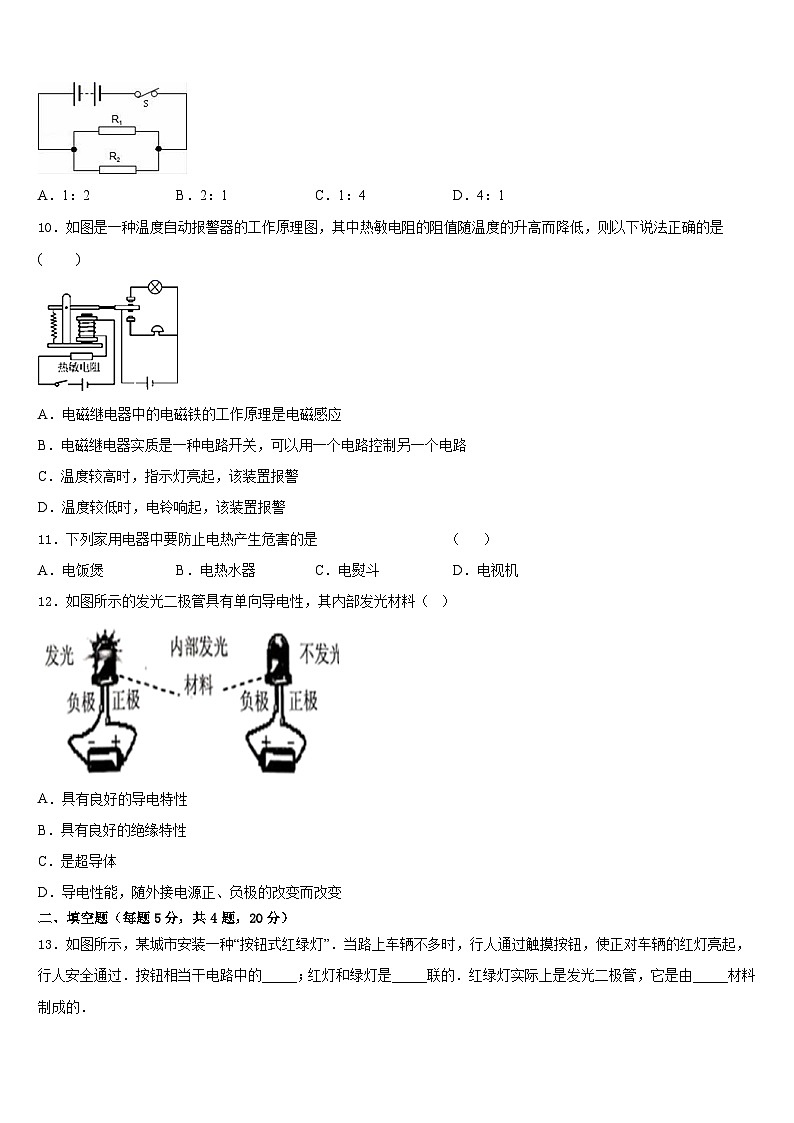

9．如图所示，R1＝5欧，R2＝10欧，开关S闭合时，R1与R2的功率之比为
A．1：2B．2：1C．1：4D．4：1
10．如图是一种温度自动报警器的工作原理图，其中热敏电阻的阻值随温度的升高而降低，则以下说法正确的是 ( )
A．电磁继电器中的电磁铁的工作原理是电磁感应
B．电磁继电器实质是一种电路开关，可以用一个电路控制另一个电路
C．温度较高时，指示灯亮起，该装置报警
D．温度较低时，电铃响起，该装置报警
11．下列家用电器中要防止电热产生危害的是 （ ）
A．电饭煲B．电热水器C．电熨斗D．电视机
12．如图所示的发光二极管具有单向导电性，其内部发光材料（ ）
A．具有良好的导电特性
B．具有良好的绝缘特性
C．是超导体
D．导电性能，随外接电源正、负极的改变而改变
二、填空题（每题5分，共4题，20分）
13．如图所示，某城市安装一种“按钮式红绿灯”．当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过．按钮相当干电路中的_____；红灯和绿灯是_____联的．红绿灯实际上是发光二极管，它是由_____材料制成的．
14．小虎模拟电梯超载自动报警系统设计了如下探究实验：电源电压恒定不变，R0为定值电阻，用杯中水量调节压敏电阻受到压力的大小，压敏电阻的电流与受到压力大小的关系如图乙所示，杯中水量增多时，电磁铁磁性会_____（填“增强”或“减弱”）；压敏电阻Rx受到的压力增大到一定程度时，衔铁K与_____（填字母“A”或“B”）接触，实现自动报警．
15．电流做功的过程是将_____能转化为_____能的过程．且用电器消耗了多少_____能，电流就做多少功．电流通过电灯做功，_____能转化为_____能；电流通过电动机做功，_____能转化为_____能；电功率是表示_____的物理量．
16．吸烟者“吞云吐雾”时会波及周围人群，这是由于分子_________运动造成的（在公共场合不能吸烟）；一定量的水和酒精混合后总体积变小，是由于__________。
三、实验题（共12分）
17．（4分）在探究“影响电流热效应的因素”实验中：
(1)为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫________。若他想让烧瓶内液体在短时间内温度变化更明显，应选用__________（选填“煤油”或“水”），理由是___________。
(2)小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填人表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）。由此得出：同一导体，在通电时间相等时，电流___________，其产生的热量___________。
(3)若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中___________（选填“A”或“B”）烧瓶与甲图中的烧瓶___________（选填“串联”或”并联”）。
18．（4分）小阳利用“伏安法”测量未知电阻的阻值。
（1）小阳选择了满足实验要求的实验器材，连接的实验电路如图所示，请你把与电流表相连的两条导线的M端和N端正确接入电路，使实验电路连接完整。
（________）
（2）电路连接完整后，闭合开关S，滑动变阻器滑片P滑动到某一位置时，电流表和电压表的示数如图所示，电压表的示数为__________V，电流表的示数为__________A，电阻的阻值为__________Ω。
（3）此时定值电阻消耗的电功率为__________W。
19．（4分）在测量小灯泡的电功率时，电源电压为3V，小灯泡上标有“2.5V”字样。
(1)在如图甲所示的电路中，闭合开关移动滑片，发现小灯泡不亮，电流表无示数，电压表有示数，经过分析有一根导线连接错误.请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路；
（______）
(2)电路连接正确后，从滑动变组器接入电路的最大阻值开始记录数据，得到小灯泡的“I-U”图像如图乙所示。分析实验数据可知，则小灯泡的额定功率是_____W，滑动变阻器的规格应选择_____（选填序号）。
A．10Ω 1A B．15Ω 1A C．25Ω 1A D． 30Ω 1A
四、作图题（共16分）
20．（8分）根据如图所示的实物连接图，在答题卷上相应位置画出电路图。
（____）
21．（8分）在某家庭电路中，开关S控制灯泡L．请在图中将开关S和灯泡L连接成照明电路．
（______）
五、计算题（共22分）
22．（10分）小丽家新买了一台电热水器，下表是该热水器的一些技术参数。
现将水箱中装满水，通电后正常工作40min，水温从25℃上升到45℃．在此过程中，求：
(1)热水器中电热丝的电阻；
(2)水箱中的水所吸收的热量[c水=4.2×103J／(kg·℃)]；
(3)热水器的效率；
(4)若在用电高峰，电路中的实际电压为200V，这时热水器的实际功率为多大？（假设电阻不随温度变化）
23．（12分）小明坐在一列从苏州开往北京的动车上，看到窗外的景色十分美丽很开心。他想利用学到的物理知识来测量动车的速度。在路上动车正要匀速通过一座大桥，已知大桥长1000m，小明坐在车上从上桥到离开桥，所用的时间是20秒
（1）动车的速度为多少？
（2）已知车长200m，动车通过大桥所用的时间是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、D
4、A
5、B
6、C
7、C
8、D
9、B
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、开关 并 半导体
14、增强 B
15、电 其它形式 电 电 内能和光 电 机械 电流做功快慢
16、无规则的热运动 分子间存在间隙
三、实验题（共12分）
17、转换法 煤油 煤油比热容小，相等的质量吸收相同的热量，温度上升明显 越大 越多 B 串联
18、 2.4 0.2 12 0.48
19、 0.625W C
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)24.2Ω；(2)4.2×106J；(3)87.5%；(4)1652.9W
23、（1）50m/s；（2）24s。
实验次数
电流/A
通电时间/S
电阻/Ω
温度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
型号
FED—H50
额定电压
220V
最大水量
50kg
额定功率
2000W
