2023-2024学年河北省廊坊市霸州市部分学校九年级物理第一学期期末质量跟踪监视试题含答案

这是一份2023-2024学年河北省廊坊市霸州市部分学校九年级物理第一学期期末质量跟踪监视试题含答案，共8页。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．煤炭是一种重要能源，区别煤炭优劣的最主要指标是检测它的（ ）
A．比热容B．热值C．密度D．导电性
2．如图所示，电源电压保持不变，S掷到1时，小灯泡恰好正常发光．当S由1掷到2时，下列说法正确的是
A．电流表示数变小，小灯泡正常发光
B．电压表示数不变，小灯泡发光暗淡
C．电流表示数变小，电压表示数变小
D．电压表示数不变，电流表示数变大
3．如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（ ）
A．L2断路B．L2短路C．L1断路D．L1短路
4．下列现象中，能说明分子不停的地做无规则运动的是
A．春天，新燕啄泥B．夏天，雷雨交加

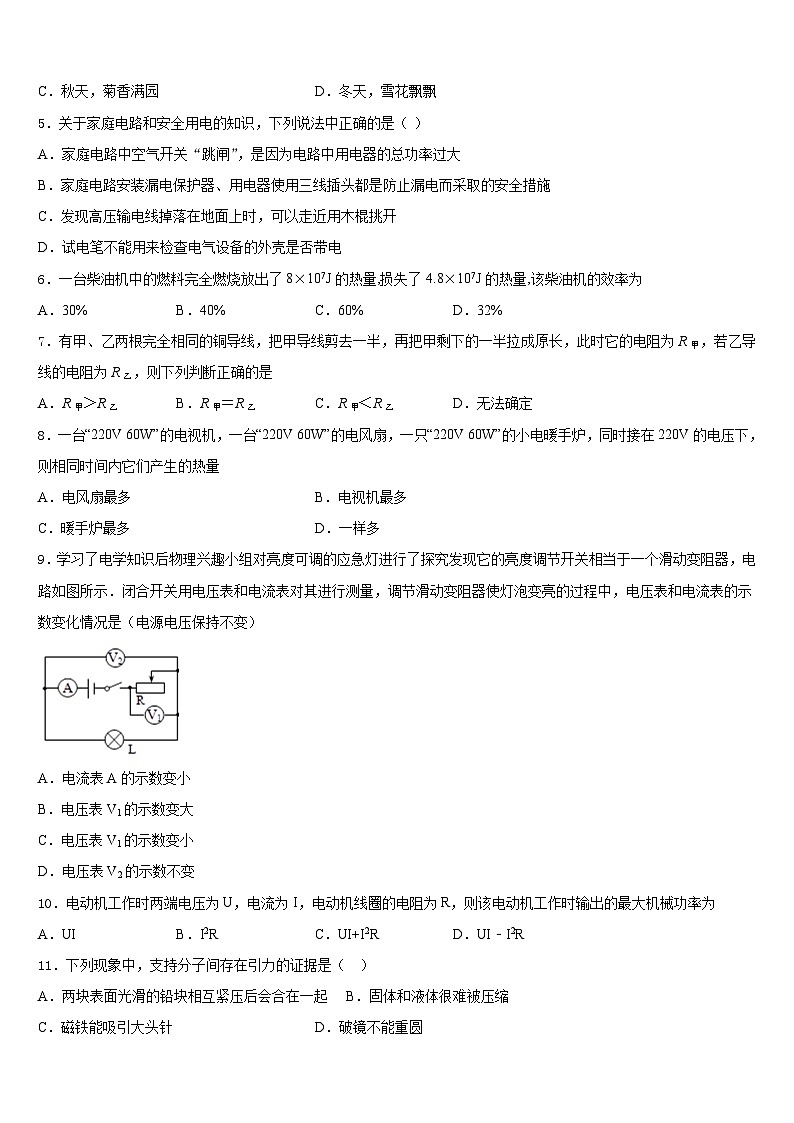

C．秋天，菊香满园D．冬天，雪花飘飘
5．关于家庭电路和安全用电的知识，下列说法中正确的是（ ）
A．家庭电路中空气开关“跳闸”，是因为电路中用电器的总功率过大
B．家庭电路安装漏电保护器、用电器使用三线插头都是防止漏电而采取的安全措施
C．发现高压输电线掉落在地面上时，可以走近用木棍挑开
D．试电笔不能用来检查电气设备的外壳是否带电
6．一台柴油机中的燃料完全燃烧放出了8×107J的热量,损失了4.8×107J的热量,该柴油机的效率为
A．30%B．40%C．60%D．32%
7．有甲、乙两根完全相同的铜导线，把甲导线剪去一半，再把甲剩下的一半拉成原长，此时它的电阻为R甲，若乙导线的电阻为R乙，则下列判断正确的是
A．R甲＞R乙B．R甲＝R乙C．R甲＜R乙D．无法确定
8．一台“220V 60W”的电视机，一台“220V 60W”的电风扇，一只“220V 60W”的小电暖手炉，同时接在220V的电压下，则相同时间内它们产生的热量
A．电风扇最多B．电视机最多
C．暖手炉最多D．一样多
9．学习了电学知识后物理兴趣小组对亮度可调的应急灯进行了探究发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示．闭合开关用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）
A．电流表A的示数变小
B．电压表V1的示数变大
C．电压表V1的示数变小
D．电压表V2的示数不变
10．电动机工作时两端电压为U，电流为I，电动机线圈的电阻为R，则该电动机工作时输出的最大机械功率为
A．UIB．I2RC．UI+I2RD．UI﹣I2R
11．下列现象中，支持分子间存在引力的证据是（ ）
A．两块表面光滑的铅块相互紧压后会合在一起B．固体和液体很难被压缩
C．磁铁能吸引大头针D．破镜不能重圆

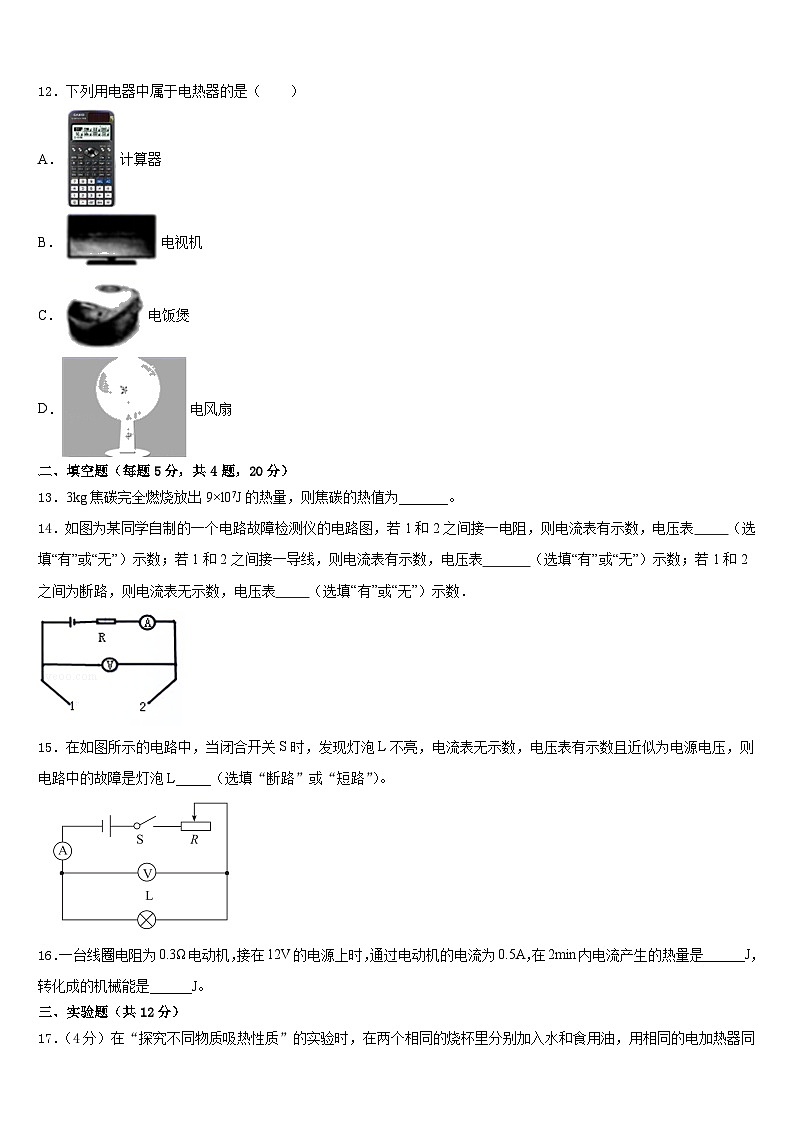

12．下列用电器中属于电热器的是（ ）
A．计算器
B．电视机
C．电饭煲
D．电风扇
二、填空题（每题5分，共4题，20分）
13．3kg焦碳完全燃烧放出9×l07J的热量，则焦碳的热值为_______。
14．如图为某同学自制的一个电路故障检测仪的电路图，若1和2之间接一电阻，则电流表有示数，电压表 （选填“有”或“无”）示数；若1和2之间接一导线，则电流表有示数，电压表 （选填“有”或“无”）示数；若1和2之间为断路，则电流表无示数，电压表 （选填“有”或“无”）示数．
15．在如图所示的电路中，当闭合开关S时，发现灯泡L不亮，电流表无示数，电压表有示数且近似为电源电压，则电路中的故障是灯泡L_____（选填“断路”或“短路”）。
16．一台线圈电阻为0.3Ω电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2min内电流产生的热量是______J，转化成的机械能是______J。
三、实验题（共12分）
17．（4分）在“探究不同物质吸热性质”的实验时，在两个相同的烧杯里分别加入水和食用油，用相同的电加热器同时给它们加热（如图甲所示）。如图乙所示是水和食用油在加热过程中温度随时间变化关系的图像。（已知c水=4.2（kg））
（1）实验时，在两个相同的烧杯里加入水和食用油的初温和______（选填“质量”或“体积”）是相同的；
（2）选择两个相同的电加热器给水和食用油加热，目的是为了在相同的时间内，两个电加热器对水和食用油放出的热量是______（选填“相同”或“不相同”）的；
（3）在实验过程中，通过控制加热时间相同，比较水和煤油______来比较不同液体的吸热能力；在相同条件下，要使水和食用油升高相同的温度，则______（选填“水”或“食用油”）需要加热的时间更长些；
（4）由图乙可知，其中a是表示______（选填“水”或“食用油”）的温度随时间变化关系的图像；食用油的比热容是______（kg）。
18．（4分）如图甲所示，是物理实验小组探究“电流通过导体产生热量的多少与哪些因素有关”的实验装置。两个透明容器中封闭着等质量的空气且与U形管相连，容器内各有一段电阻丝串联接入电路中。
(1)利用图甲可以探究在通电时间相同和_____相同的情况下，导体产生的热量与_____大小是否有关。
(2)实验中通过观察_____反映密闭空气温度的变化。
(3)某一时刻电流表的示数如图乙所示为_____A，则右侧容器中定值电阻在1 min内产生的热量是_____J。
19．（4分）用图甲所示的电路图测量某电阻丝的电阻，电源电压为3V，滑动变阻器最大值是20Ω。
(1)根据电路图，请你用笔画线代替导线，将图乙中的器材连接成完整的电路（要求滑动变阻器滑片向右移动时，电流表示数增大）；
（______）
(2)闭合开关，滑片P向右缓慢移动时，发现电流表示数逐渐变大，电压表示数始终为零，可能是电阻丝发生了___________（选填“短路”或“断路”故障）；
(3)故障排除后调节滑片P的位置，读取了对应的电压电流的数值，并记录在表中。由表可知，电阻丝的阻值是___________Ω；
(4)为了测量“额定电压为3.8V，额定电流小于0.6A的小灯泡”的额定功率，除了将图中的电阻丝换成小灯泡外，还必须___________（选填“增大”或“减小”）电源电压，并更换___________（选填“电压表”或“电流表”）的量程；
(5)电路改进并正确操作，当电压表的示数为3.8V时，电流表的示数如图丙所示，小灯泡的额定功率是_______W。
四、作图题（共16分）
20．（8分）图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．
21．（8分）如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述说明要求，如图乙中已经连好了部分连线，请完成剩余的开关、指示灯、插孔与电源线的连接方式。
五、计算题（共22分）
22．（10分）明明同学们设计了如图甲所示的恒温箱温控电路（用于获得高于室温、控制在一定范围内的“恒温”），包括工作电路和控制电路两部分。其中，R1为阻值可以调节的变阻箱。R2为热敏电阻（置于恒温箱内），其阻值随温度变化的关系如图乙所示。继电器线圈电阻100Ω。
（1）如图甲所示状态，加热器是否处于加热状态？
（2）加热器正常工作时，通过加热器的电流为20A，求此时加热器的电阻和电功率；
（3）已知当控制电路的电流达到0.01A时，继电器的衔铁被吸合；当控制电路的电流减小到0.008A时，衔铁会被释放。当调节R1=200Ω时，恒温箱内可获得最高温度为160℃的“恒温”。如果需要将恒温箱内的温度控制在最低温度为40℃的“恒温”，则应将R1的阻值调为多大？
23．（12分）可燃冰是一种新型能源，主要成分是甲烷，用燃气锅炉烧水时，把质量为500kg，初温为20℃的水加热到100℃，共燃烧了12m3天然气，已知水的比热容c水=4.2×103J/（kg·℃），天然气热值q=4.2×107J/m3，可燃冰的热值为同体积天然气的160倍，求：
（1）水吸收的热量；
（2）燃气锅炉烧水时的效率；
（3）若换用可燃冰，应使用多少m3可燃冰。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、A
4、C
5、B
6、B
7、A
8、C
9、C
10、D
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、3×107 J/kg
14、有 无 有
15、断路
16、9 711
三、实验题（共12分）
17、质量 相同 温度的变化 水 食用油
18、电流 电阻 U形管液面高度的变化 0.3 54
19、 短路 5 增大 电压表 1.14
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）加热状态；（2）11Ω，；（3）80Ω
23、 (1) 1.68×108J (2) 33.3% (3) 0.075m3
次数
第1次
第2次
第3次
U/V
0.8
1.0
1.6
I/A
0.16
0.20
0.32
