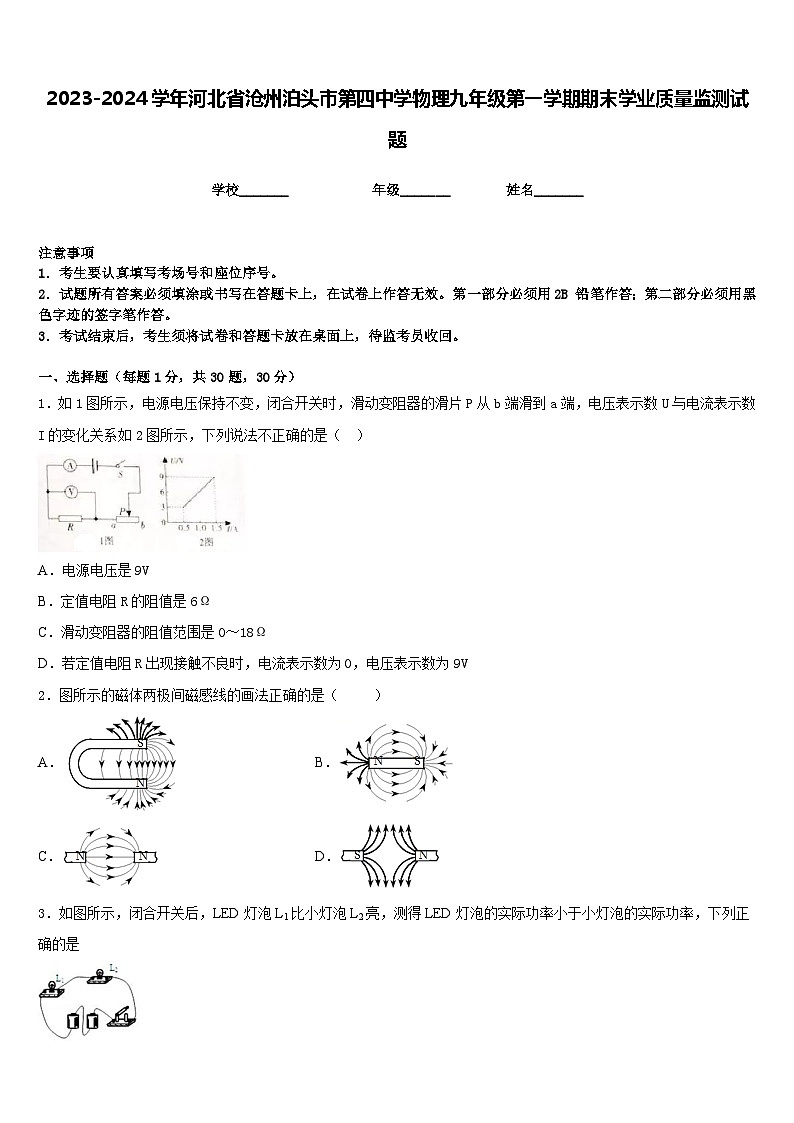

2023-2024学年河北省沧州泊头市第四中学物理九年级第一学期期末学业质量监测试题含答案

这是一份2023-2024学年河北省沧州泊头市第四中学物理九年级第一学期期末学业质量监测试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，下列物理量中估测合理的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如2图所示，下列说法不正确的是（ ）
A．电源电压是9V
B．定值电阻R的阻值是6Ω
C．滑动变阻器的阻值范围是0～18Ω
D．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V
2．图所示的磁体两极间磁感线的画法正确的是（ ）
A．B．
C．D．
3．如图所示，闭合开关后，LED灯泡L1比小灯泡L2亮，测得LED灯泡的实际功率小于小灯泡的实际功率，下列正确的是
A．LED灯泡L1两端电压大于小灯泡L2两端电压
B．LED灯泡L1两端电压小于小灯泡L2两端电压
C．流经LED灯泡L1的电流小于小灯泡L2的电流
D．流经LED灯泡L1的电流大于小灯泡L2的电流
4．很多动物为了适应生存环境，进化出了符合一定物理规律的自身部位，下列从物理学的角度给出的解释中正确的是（ ）
A．泥鳅身上的粘液能减小摩擦，在泥土中不易被黏住，更易滑溜
B．壁虎的脚掌上有许多“吸盘”，是为了减小重力使其在天花板上也不会掉下来
C．啄木鸟的嘴很尖细，可以减小压强，从而凿开树干，捉到躲藏在深处的虫子
D．深水里的海鱼，其体形结构更适宜在压强小的深海中生存
5．下列物理量中估测合理的是
A．人骑自行车时的功率通常为200W左右
B．普通照明用的日光灯正常工作时电流约为10A
C．人体安全电压的大小为36V
D．普通电风扇正常工作时的电功率约为60W
6．玻璃棒与丝绸摩擦后，玻璃棒带正电荷，这是因为摩擦使玻璃棒（ ）
A．得到一些电子B．失去一些电子
C．得到一些质子D．失去一些质子
7．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（ ）
A．B．
C．D．
8．下列图中与电有关的操作中正确的是
A．B．C．D．
9．如图甲所示，额定电压为 6V 的灯泡 L 与滑动变阻器 R 串联接入电路，滑动变阻器的滑片从最右端滑到最左端时，灯泡L 的I-U 图像如图乙所示，以下说法正确的是
A．灯泡的额定功率为 0.625WB．滑动变阻器的阻值范围为 2Ω～9Ω
C．电路中的最大电功率为 6WD．灯泡两端电压是 3V 时，灯泡的电流为 0.5A
10．下列过程中属于电能转化为机械能的是
A．风力发电B．给蓄电池充电C．太阳能发电D．冲击钻打孔
11．如图所示，将吹风机的插头插入插座，闭合它的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接B时氖管不发光，接C时发光。若电路中只有一处故障，则故障可能是（ ）
A．零线上保险丝熔断B．AB间电路断路
C．插座短路D．CD间电路断路
12．下列说法中正确的是（ ）
A．尘土飞扬说明分子在不停地运动
B．吸盘能牢牢吸在玻璃上，说明分子间存在引力
C．塑料尺子很难被压缩，说明分子间没有空隙
D．塑料尺子很难被拉长，说明分子间有引力
二、填空题（每题5分，共4题，20分）
13．如图所示，灯L1和L2是__________联的，闭合开关，电流表A1的示数是1.2A，电流表A2的示数是0.4A，则通过L1的电流是__________A。
14．如图甲、乙所示，使用测电笔的方法中正确的是__________（选填“甲”或“乙”）；如图丙所示，验电器的金属箔张开，是因为___________种电荷相互排斥．
15．范老师家中一个月前、后电能表示数如图所示，沁阳市区家用电电价是0.55元/度，请你算出范老师该付的电费：_____元；有一块手机用的锂电池，上面标明电压为3.7V，容量为1130mA·h，它充满电后，大约储存的电能约为_____J。

16．在汽油机工作的四个冲程中，将机械能转化为内能的是_____冲程。汽车上的散热器采用水作为冷却剂，已知容积为5L的水箱装满初温为20 ℃的水，如果以汽车的散热器吸收了1.89 ×106J的热量时，在1标准大气压下，水的温度将升高_____℃。这些热量相当于完全燃烧了_____kg的天然气放出的热量。（己知水的比热容为c水=4.2 × 103J/ （kg•℃），天然气的热值为7 × 107J/kg）
三、实验题（共12分）
17．（4分）在研究“水果电池的电压与那些因素有关”的实验中（如图所示）
（1）小丽作出如下猜想：
猜想一：水果电池电压与水果种类有关
猜想二：水果电池电压与两电极间距离有关
猜想三：水果电池电压与两电极插入水果的深度有关
为了验证上述猜想是否正确，小丽设计了如下实验和记录的表格。
①为验证猜想一，应做编号为_____和____的实验；
②为验证猜想二，应做编号为_____和____的实验；
③为验证猜想三，应做编号为____和___的实验。
（2）小丽又提出猜想四：水果电池电压与水果大小有关。她将菠萝依次切去一部分来做实验，并将数据记录如下
该实验说明：_________
（3）以上探究方法在初中物理中经常用到，以下探究活动中不采用此方法的是（______）
A．探究电流与电压、电阻的关系 B．探究决定导体电阻大小的因素
C．探究串并联总电阻 D．探究动能大小与什么因素有关
18．（4分）小明用如图所示装置探究两种不同液体的吸热能力，两烧瓶中的电阻丝阻值相同。
（1）该实验需要的测量工具是温度计和______。甲、乙两烧瓶中液体的______（质量/体积）必须相等。
（2）实验时，可以认为在相同时间内两种液体______相同，然后比较______的方法来完成探究实验的。
（3）若将甲、乙两烧瓶中的液体换成质量相同的同种液体，电阻丝换成阻值不同的电阻，则该装置可用来探究电流产生的热量与______的关系。该实验中，将阻值不同的电阻丝串联的目的是______。
19．（4分）现用图示的器材来探究通电导体产生的热量与电阻的关系：
(1)将A、B两烧瓶的锰铜合金丝和镍铬合金丝串联接入电路，其目的是控制______相等；
(2)随着时间增加，两瓶中煤油温度都逐渐上升，说明通电导体产生的热量与______有关；
(3)已知镍铬合金丝比锰铜合金丝的电阻大，通电一段时间后，烧瓶______（填A或B）中的煤油温度上升快。由此知：______一定，电阻越大，导体产生的热量越多。
四、作图题（共16分）
20．（8分）如图所示，请连成符合安全用电原则的照明电路．
（_____）
21．（8分）在图“O”中填入电流表或电压表的符号，使灯泡L1与L2串联．
（______）
五、计算题（共22分）
22．（10分）如图甲所示的小浣熊电煮锅，可以通过控制开关实现高、中、低三档加热，其简化电路图如图乙所示。R1、R2、R3均为电热丝，已知R1=160Ω，电煮锅的部分参数如下表。求：
(1)电煮锅的低温档功率是多少？
(2)某次小明关闭其它用电器只用电煮锅高温档烧水炖汤时，观察到电能表的转盘在1min内转了50转（电能表的表盘上标有3000r/kW·h）,求家庭电路的实际电压。
(3)若不计热量损失，电煮锅在额定电压下使用高温档加热，2L水从12℃升高到100℃，需要多长时间？[c水=4.2×103J/(kg·℃)，ρ水=1.0×103kg/m³]
23．（12分）某学校建了一个植物园，园内有一个温室大棚，大棚内设计了模拟日光和自动调温系统，对大棚进行照明、保温和加热。冬季白天有日光的时候，灯泡不亮；白天开启该系统的保温功能，晚上开启该系统的加热功能。大棚照明调温功能的原理电路图如图所示。已知电源电压恒为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），保温时R1与R2的电功率之比为1∶3，R2=30Ω，L是标有“220V 100W”的灯泡。请解答下列问题：
（1）灯泡正常工作时的电阻多大______？
（2）开启加热功能时开关S2处于__________（选填“断开”或/闭合”）状态。
（3）若每天保温状态和加热状态各连续工作10h，—天中电热丝放出的热量完全由该植物园自产的沼气提供，其热效率为50%，则每天需要完全燃烧多少立方米的沼气_______？（已知热值q沼气=1.8×107J/m3）
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、B
4、A
5、D
6、B
7、A
8、C
9、C
10、D
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、并 0.8
14、甲 同
15、33.66 1.5×104
16、压缩 80 0.027
三、实验题（共12分）
17、3 4 1 3 2 3 水果电池电压与水果大小无关 C
18、（托盘）天平及秒表 质量 吸收的热量 温度计示数的变化 电阻 控制电流和通电时间相同
19、电流 时间 B 通电时间和电流
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)242W；(2)200V；(3)611s
23、484Ω 闭合 24.2m3
实验编号
水果种类
深度（cm）
两极间距离(cm)
电压
1
菠萝
3
4
2
2
2
3
3
2
4
梨
3
2
5
3
1
菠萝的大小/个
1
3/4
1/2
1/4
测得的电压/V
0.27
0.28
0.26
0.28
额定电压
220V
高温档功率
1210W
中温档功率
440W
低温档功率
容量
2L
