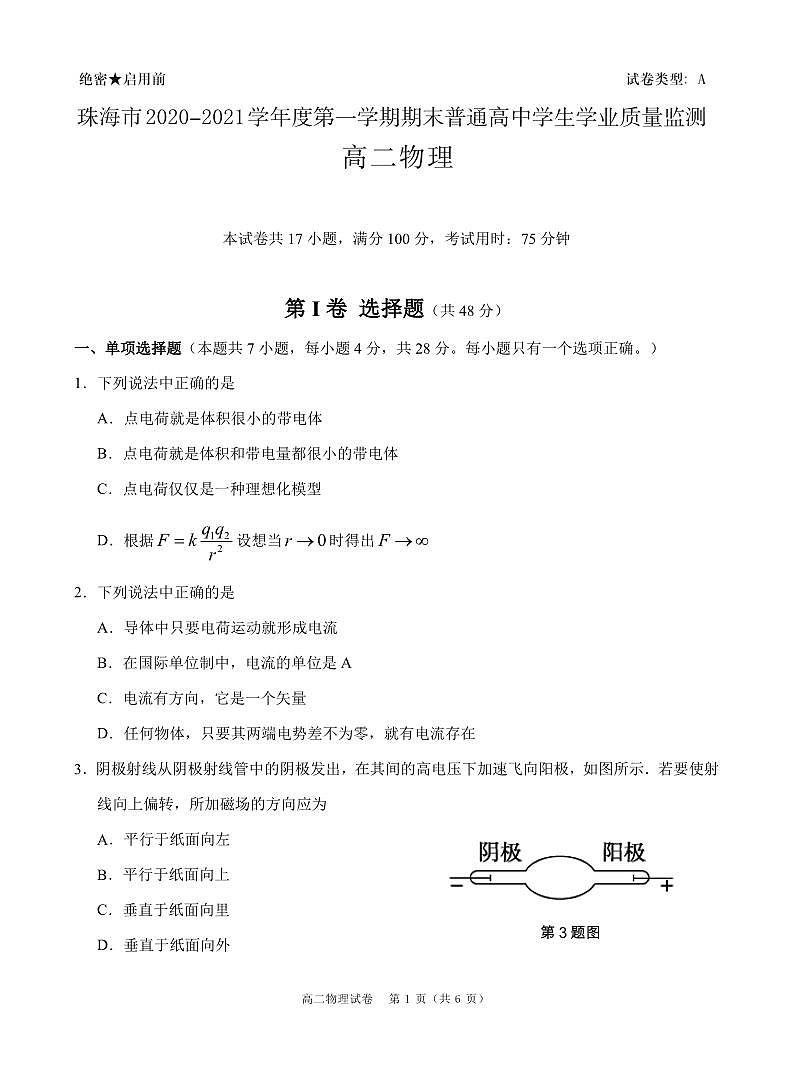

广东省珠海市2020-2021学年高二上学期期末考试物理试题（图片版）

这是一份广东省珠海市2020-2021学年高二上学期期末考试物理试题（图片版），文件包含高二物理__试卷A4pdf、高二物理答案2021126docx、珠海市20202021学年度第一学期期末学业质量监测高二物理答题卡pdf等3份试卷配套教学资源，其中试卷共11页， 欢迎下载使用。

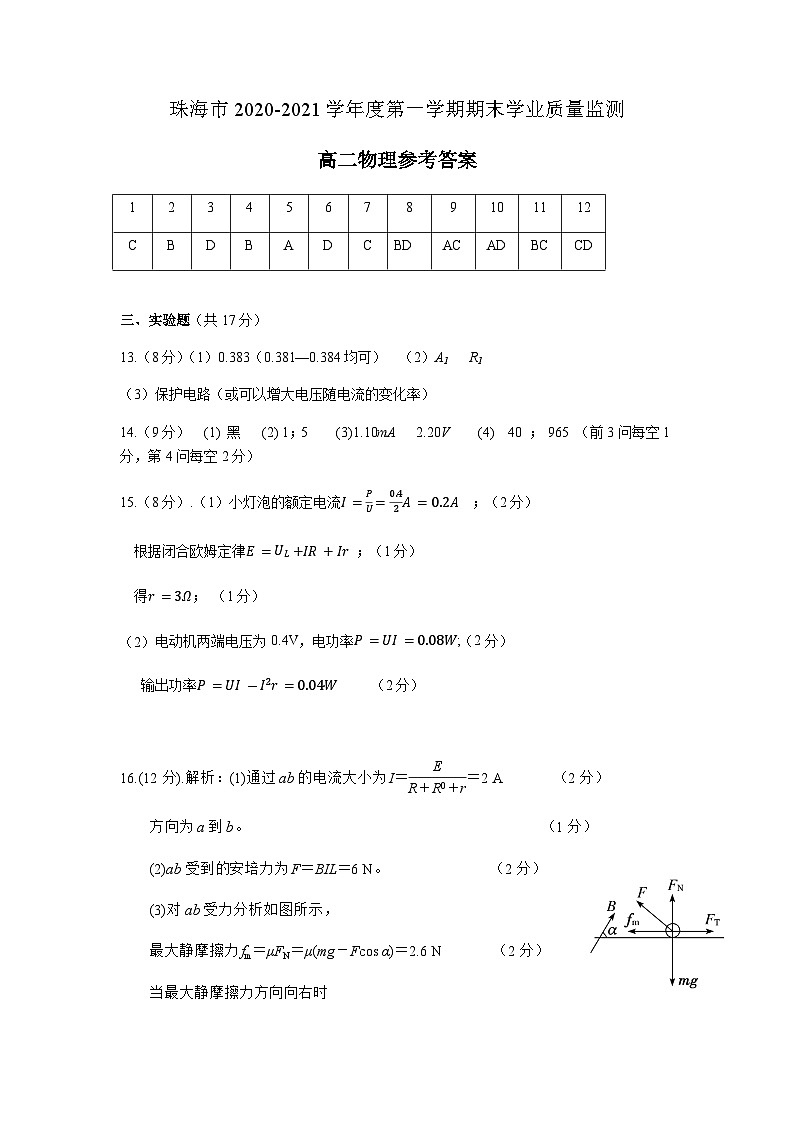

三、实验题（共17分）
13.（8分）（1）0.383（0.381—0.384均可） （2）A1 R1
（3）保护电路（或可以增大电压随电流的变化率）
14.（9分） (1) 黑 (2) 1；5 (3)1.10mA 2.20V (4) 40 ； 965 （前3问每空1分，第4问每空2分）
15.（8分）.（1）小灯泡的额定电流I=PU=0.42A=0.2A ；（2分）
根据闭合欧姆定律E=UL+IR+Ir ；（1分）
得r=3Ω； （1分）
电动机两端电压为0.4V，电功率P=UI=0.08W;（2分）
输出功率P=UI-I2r=0.04W （2分）
16.(12分).解析：(1)通过ab的电流大小为I＝eq \f(E,R＋R0＋r)＝2 A （2分）
方向为a到b。 （1分）
(2)ab受到的安培力为F＝BIL＝6 N。 （2分）
(3)对ab受力分析如图所示，
最大静摩擦力fm＝μFN＝μ(mg－Fcs α)＝2.6 N （2分）
当最大静摩擦力方向向右时
FT＝Fsin α－fm＝1N （1分）
当最大静摩擦力方向向左时
FT＝Fsin α＋fm＝6.2 N （1分）
又FT＝G （1分）
所以1N≤G≤6.2 N。 （2分）
答案：(1)2 A 电流方向为a到b (2)6 N (3)1N≤G≤6.2N
17.(15分) 【答案】(1)，；(2) ；(3) 0≤h≤8E2gB2
【解析】(1)依题意可知小球所受的支持力N=0，小球竖直方向上受力平衡，则有
qE=mg （1分）
得 （1分）
小球在水平方向只受洛仑兹力作用，在xz平面上做匀速圆周运动，根据牛顿第二定律得
qvB=mv2r （1分）
解得半径 （1分）
(2)带电小球沿y轴的加速度为a，根据牛顿第二定律得
qE'-mg=ma （1分）
经过坐标为（-r，2r，-4r）的时间为t，则沿y轴正方向的运动为r，则沿z轴负方向的运动为4r，则 4r=v1t （1分）
2r=12at2 （1分）
解得 E'=3E2 （1分）
（3）因为v2=v2，圆周运动半径不变，故向心力减小。P点固定的电荷必为正电荷。设其电荷量为Q，对带电小球受力分析如图.
qE
根据牛顿第二定律得
竖直方向上有 qE+ （2分）
水平方向上有 （2分）
由以上各式解得 h=4E22g-Nmg2B2 （2分）
因为 0≤N≤ qE+mg=2mg （1分）
所以h的取值范围为 0≤h≤8E2gB2 （1分）
1
2
3
4
5
6
7
8
9
10
11
12
C
B
D
B
A
D
C
BD
AC
AD
BC
CD
