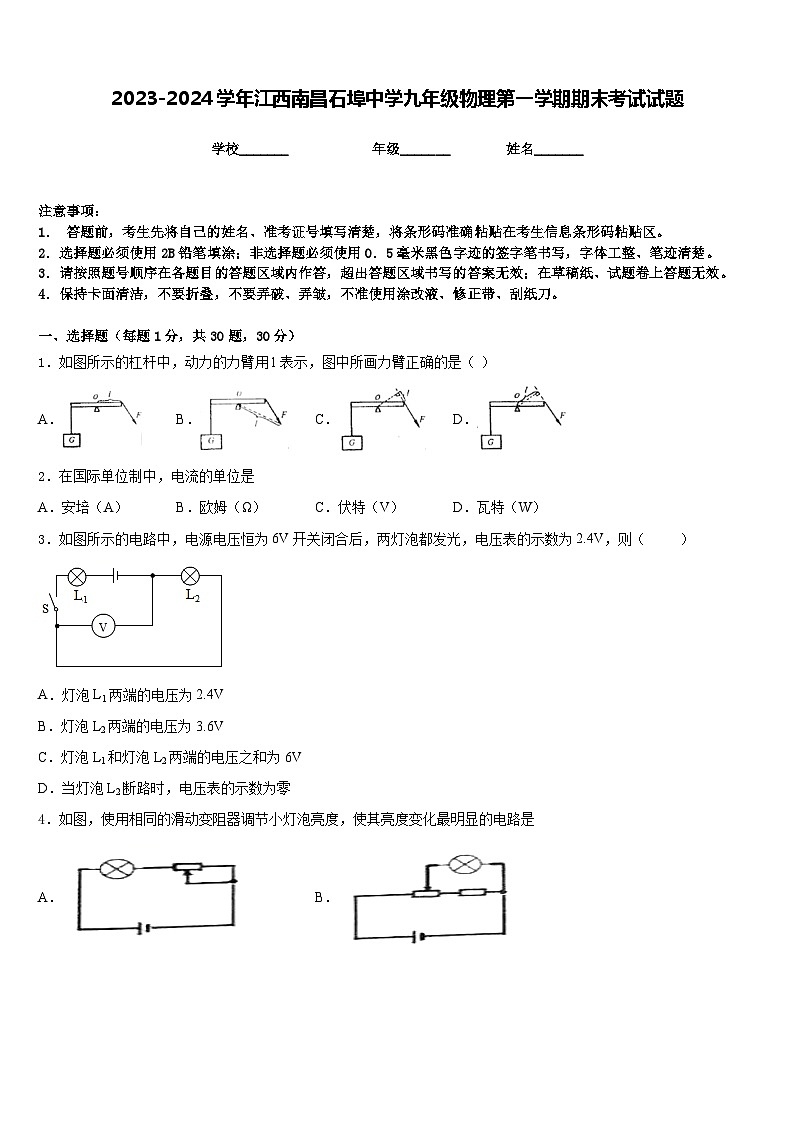

2023-2024学年江西南昌石埠中学九年级物理第一学期期末考试试题含答案

这是一份2023-2024学年江西南昌石埠中学九年级物理第一学期期末考试试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示的杠杆中，动力的力臂用l表示，图中所画力臂正确的是（ ）
A．B．C．D．
2．在国际单位制中，电流的单位是
A．安培（A）B．欧姆（Ω）C．伏特（V）D．瓦特（W）
3．如图所示的电路中，电源电压恒为6V开关闭合后，两灯泡都发光，电压表的示数为2.4V，则（ ）
A．灯泡L1两端的电压为2.4V
B．灯泡L2两端的电压为3.6V
C．灯泡L1和灯泡L2两端的电压之和为6V
D．当灯泡L2断路时，电压表的示数为零
4．如图，使用相同的滑动变阻器调节小灯泡亮度，使其亮度变化最明显的电路是
A．B．
C．D．

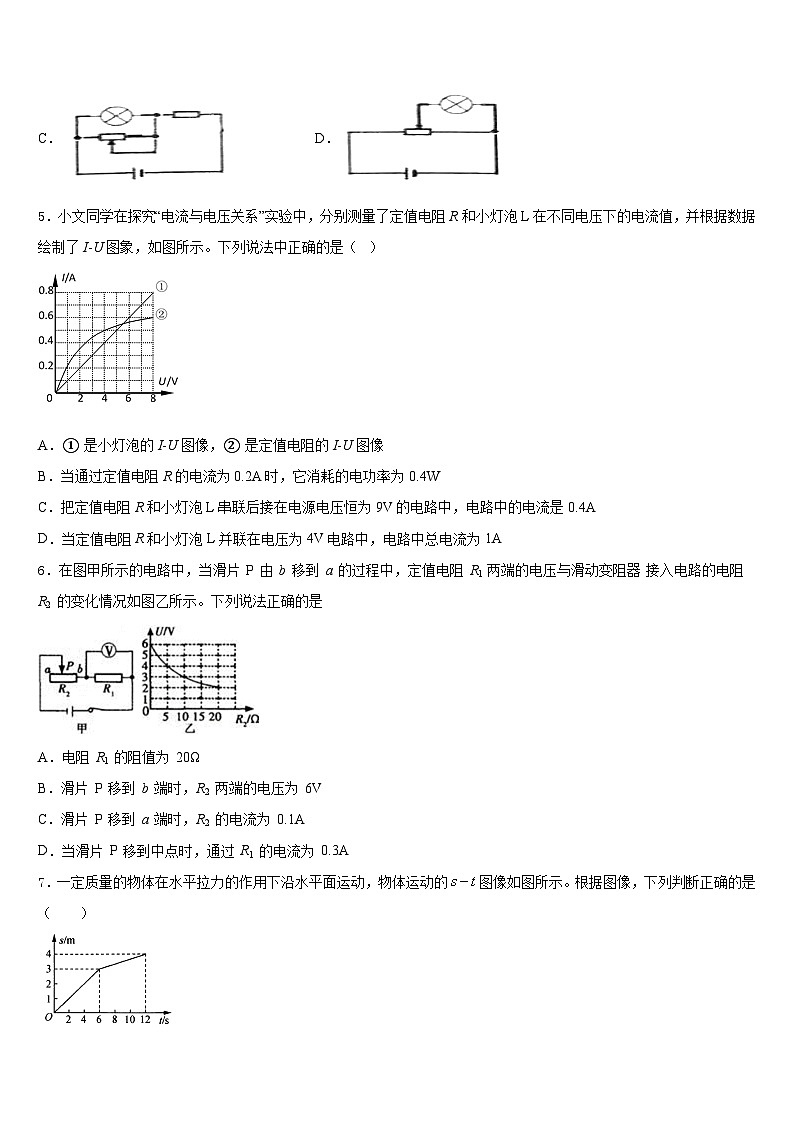

5．小文同学在探究“电流与电压关系”实验中，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，并根据数据绘制了I-U图象，如图所示。下列说法中正确的是（ ）
A．① 是小灯泡的I-U图像，② 是定值电阻的I-U图像
B．当通过定值电阻R的电流为0.2A时，它消耗的电功率为0.4W
C．把定值电阻R和小灯泡L串联后接在电源电压恒为9V的电路中，电路中的电流是0.4A
D．当定值电阻R和小灯泡L并联在电压为4V电路中，电路中总电流为1A
6．在图甲所示的电路中，当滑片 P 由 b 移到 a 的过程中，定值电阻 R1 两端的电压与滑动变阻器 接入电路的电阻 R2 的变化情况如图乙所示。下列说法正确的是
A．电阻 R1 的阻值为 20Ω
B．滑片 P 移到 b 端时，R2 两端的电压为 6V
C．滑片 P 移到 a 端时，R2 的电流为 0.1A
D．当滑片 P 移到中点时，通过 R1 的电流为 0.3A
7．一定质量的物体在水平拉力的作用下沿水平面运动，物体运动的图像如图所示。根据图像，下列判断正确的是（ ）

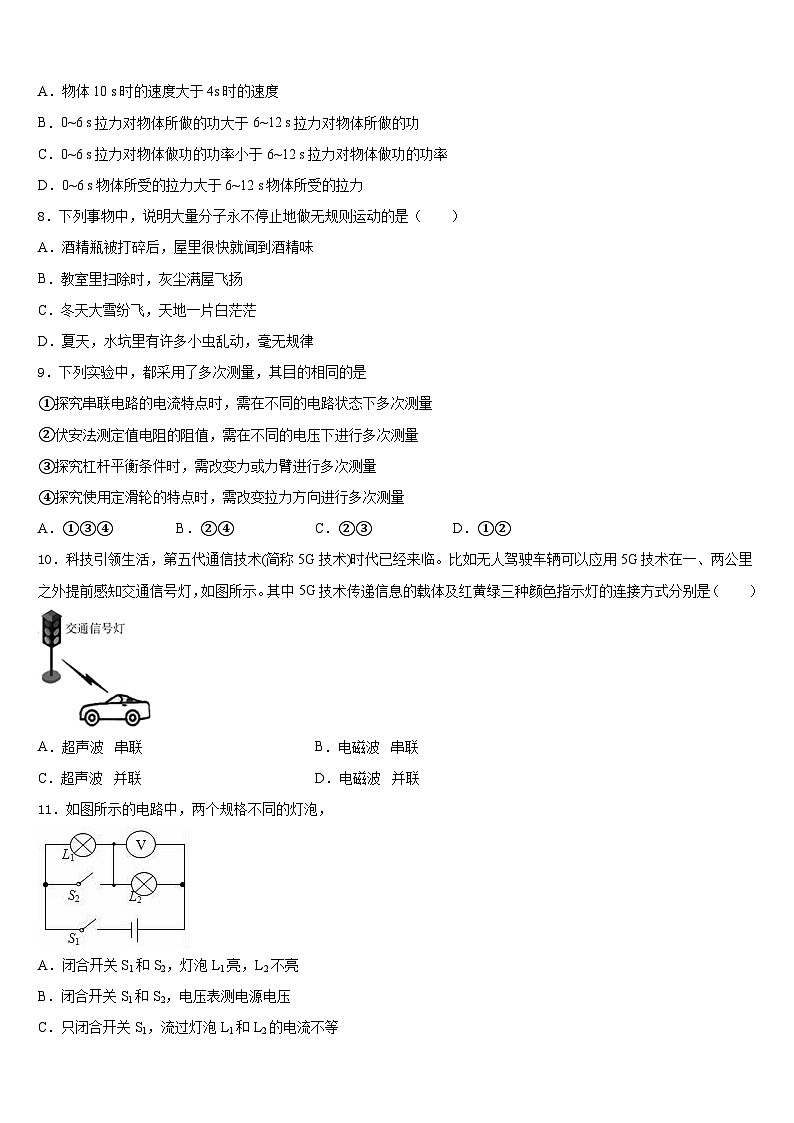

A．物体10 s时的速度大于4s时的速度
B．0~6 s拉力对物体所做的功大于6~12 s拉力对物体所做的功
C．0~6 s拉力对物体做功的功率小于6~12 s拉力对物体做功的功率
D．0~6 s物体所受的拉力大于6~12 s物体所受的拉力
8．下列事物中，说明大量分子永不停止地做无规则运动的是（ ）
A．酒精瓶被打碎后，屋里很快就闻到酒精味
B．教室里扫除时，灰尘满屋飞扬
C．冬天大雪纷飞，天地一片白茫茫
D．夏天，水坑里有许多小虫乱动，毫无规律
9．下列实验中，都采用了多次测量，其目的相同的是
①探究串联电路的电流特点时，需在不同的电路状态下多次测量
②伏安法测定值电阻的阻值，需在不同的电压下进行多次测量
③探究杠杆平衡条件时，需改变力或力臂进行多次测量
④探究使用定滑轮的特点时，需改变拉力方向进行多次测量
A．①③④B．②④C．②③D．①②
10．科技引领生活，第五代通信技术(简称5G技术)时代已经来临。比如无人驾驶车辆可以应用5G技术在一、两公里之外提前感知交通信号灯，如图所示。其中5G技术传递信息的载体及红黄绿三种颜色指示灯的连接方式分别是（ ）
A．超声波 串联B．电磁波 串联
C．超声波 并联D．电磁波 并联
11．如图所示的电路中，两个规格不同的灯泡，
A．闭合开关S1和S2，灯泡L1亮，L2不亮
B．闭合开关S1和S2，电压表测电源电压
C．只闭合开关S1，流过灯泡L1和L2的电流不等
D．只闭合开关S1，灯泡L1和L2两端的电压相等
12．在如图所示的简单机械中，属于费力杠杆的是（ ）
A．剪子
B． 起子
C．钳子
D．镊子
二、填空题（每题5分，共4题，20分）
13．小明家电能表上标有“220V 10（40）A”的字样，他家原有用电器的总功率是5600W。现准备新购置一台2.97kW 的空调，这台空调正常工作通过的电流是_____A，从电能表安全使用的角度考虑，他家_____（选填：“能”或“不能”）允许安装这样一台空调。
14．在干燥的空气里，用塑料梳子梳头，头发越梳头发越蓬松，是因为头发带_____（选填“同”或“异”）种电荷而互相_____．
15．如图所示，电源电压为24V，两个标有“12V 6W”的灯泡L1、L2，实验时开关S始终闭合，若要使两灯泡正常发光，则两灯泡应该_____（选填“串联”或“并联”），为满足要求，开关S1、S2、S3中只需闭合开关_____即可。
16．诗仙李白曾有诗云“床前明月光，疑是地上霜，举头望明月，低头思故乡。”其中霜的形成属于物态变化中的_____。
三、实验题（共12分）
17．（4分）某天晚上，家里的所有用电器突然全部停止工作。请你猜想两种可能原因，并说明你将怎样去直接证实你的猜想。
原因一：__________。
证实办法：________________。
原因二：___________________________。
证实办法：_____________________________。
18．（4分）在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关。
为了验证上述猜想，他们设计了如图所示的实验电路。
（1）为了验证上述猜想①，应该选用编号为_______的两根电阻丝进行实验；分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是长度和横截面积相同时，_____；
（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝的阻值变化情况，老师指出：此实验中这种方法不可取，这是因为电源电压一定时，所选电阻丝的阻值相差太小，灯泡亮度变化_______(选填“明显”或“不明显”)；
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝输电线，这样就______了输电线的电阻，从而可以_______输电线上的电能损失(均选填“增大”或“减小”)。
19．（4分）如图甲所示，在测量小灯泡的电功率时，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω。
（1）闭合开关后，小灯泡不亮，电流表没有示数，电压表有较大的示数。经检查，导线连接完好，则电路故障可能是小灯泡发生了_____（选填“短路”或“断路”）。
（2）排除故障后，将滑片P移动到某一位置时，电压表示数为_____V（图乙），；此时要测量小灯泡的额定功率，应将滑片P向_____（选填“左”或“右”）移动。移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的Ⅰ﹣U图象。
（3）由图象可计算出小灯泡的额定功率是_____W，正常工作时灯丝电阻是_____Ω。
（4）完成上述测量后，不用电压表，用如图丁所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R1．实验步骤如下，请补充完整：
①闭合开关S、S2，断开开关S1，移动滑片P，使电流表示数等于_____：
②闭合开关S、S1，断开开关S2，记下此时电流表的示数为I；
③小灯泡的额定功率的表达式为P额＝_____（用I额、I、R1表示）。
四、作图题（共16分）
20．（8分）请根据如图的实物画出对应的电路图。
（____）
21．（8分）如图所示，在圆圈处分别接入电流表或电压表，要求开关闭合后两灯均正常发光.
（_____）
五、计算题（共22分）
22．（10分）某保温电热水壶电路如图所示，电源电压恒为220V，S是温控开关，R1、R2为加热电阻。当开关S接a时，电热水壶处于加热状态，此时通过电热水壶的电流是5A；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时电热水壶的电功率为165W。忽略温度对电阻阻值的影响。求：
(1)R1的阻值；
(2)在保温状态下，通过电阻R2的电流；
(3)电热水壶在保温状态下工作10min所消耗的电能。
23．（12分）如图所示的电路中,电源电压恒定，灯泡L1标有“8V 4W”,灯泡L2标有“6V 6W”,开关S1闭合,L正常发光,设灯泡的电阻不变

(1)L1正常发光时电流表的示数?
(2)电源电压是多少?
(3)将L1换成阻值为多大的电阻,灯泡L2能正常发光?
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、C
4、D
5、B
6、D
7、B
8、A
9、A
10、D
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、13.5 能
14、同 排斥
15、串联 S2
16、凝华
三、实验题（共12分）
17、整个小区停电 观察小区其他家庭是否有电 家里用电器的总功率过大(或某处电路短路)，导致保险丝熔断(或空气开关跳闸) 查看保险丝是否完好(或空气开关是否跳闸)
18、A、B 导体的电阻与导体的材料有关 不明显 减小 减小
19、断路 2.2 右 1.75 8.3 I额 （I﹣I额）R1I额
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)44Ω；(2)0.75A；(3)9.9×104J。
23、（1）0.5A （2）11V （3）5Ω
序号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
