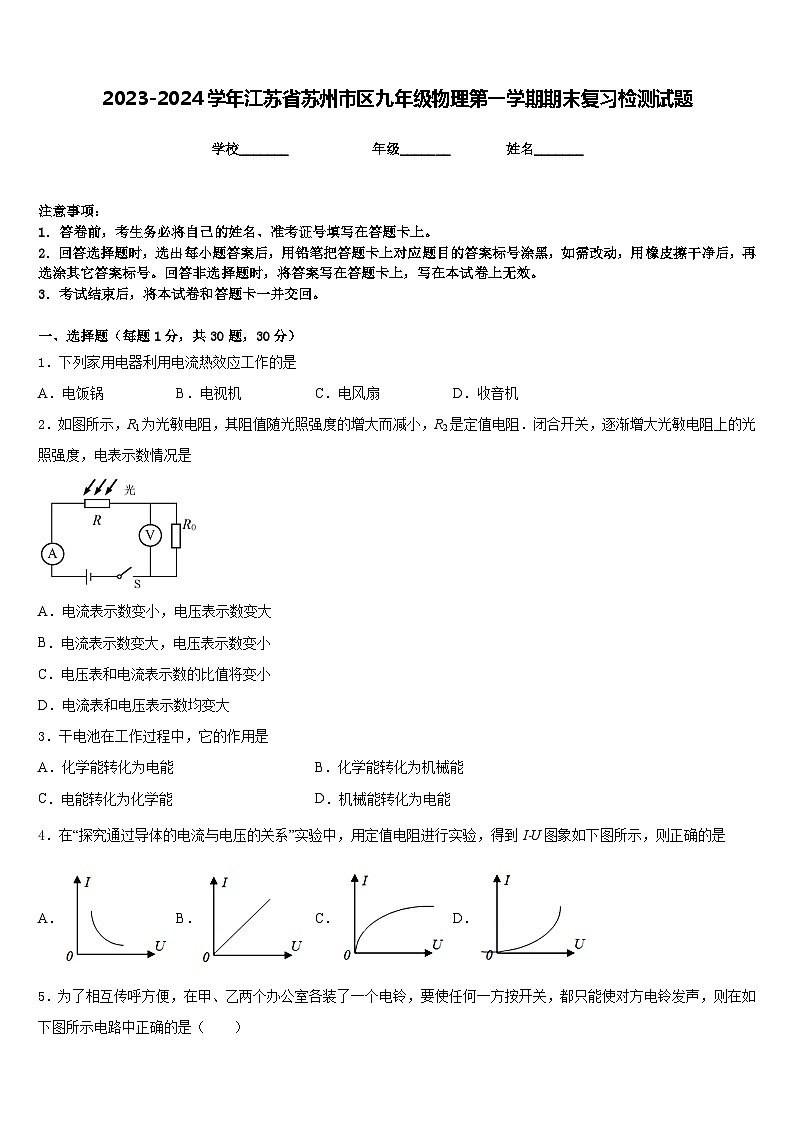

2023-2024学年江苏省苏州市区九年级物理第一学期期末复习检测试题含答案

这是一份2023-2024学年江苏省苏州市区九年级物理第一学期期末复习检测试题含答案，共9页。试卷主要包含了下列家用电器电流最接近4A的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列家用电器利用电流热效应工作的是
A．电饭锅B．电视机C．电风扇D．收音机
2．如图所示，R1为光敏电阻，其阻值随光照强度的增大而减小，R2是定值电阻．闭合开关，逐渐增大光敏电阻上的光照强度，电表示数情况是
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变小
D．电流表和电压表示数均变大
3．干电池在工作过程中，它的作用是
A．化学能转化为电能B．化学能转化为机械能
C．电能转化为化学能D．机械能转化为电能
4．在“探究通过导体的电流与电压的关系”实验中，用定值电阻进行实验，得到I﹣U图象如下图所示，则正确的是
A．B．C．D．

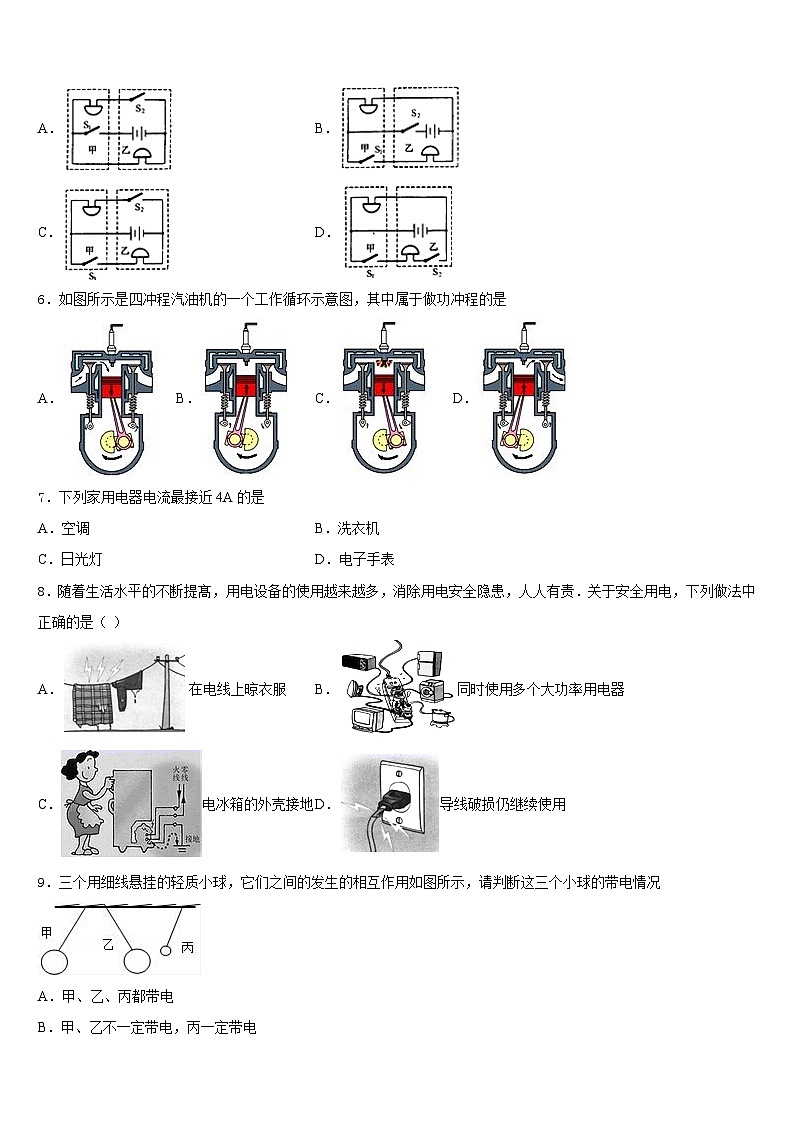

5．为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只能使对方电铃发声，则在如下图所示电路中正确的是（ ）
A．B．
C．D．
6．如图所示是四冲程汽油机的一个工作循环示意图，其中属于做功冲程的是
A．B．C．D．
7．下列家用电器电流最接近4A的是
A．空调B．洗衣机
C．日光灯D．电子手表
8．随着生活水平的不断提髙，用电设备的使用越来越多，消除用电安全隐患，人人有责．关于安全用电，下列做法中正确的是（ ）
A．在电线上晾衣服B．同时使用多个大功率用电器
C．电冰箱的外壳接地D．导线破损仍继续使用
9．三个用细线悬挂的轻质小球，它们之间的发生的相互作用如图所示，请判断这三个小球的带电情况
A．甲、乙、丙都带电
B．甲、乙不一定带电，丙一定带电
C．甲、乙一定带电，丙可能带电、也可能不带电
D．甲可能不带电，乙、丙一定带电
10．小军帮妈妈煲鸡汤时，联想到了许多物理知识．下列说法错误的是（ ）
A．鸡汤香气四溢是扩散现象，说明分子在不停地做无规则运动
B．鸡汤沸腾过程中吸收热量，温度不变，内能不变
C．煲鸡汤过程中，限压阀转动，此过程的能量转化与内燃机的做功冲程相似
D．限压阀口“烟雾缭绕”，这是水蒸气液化形成的小水珠

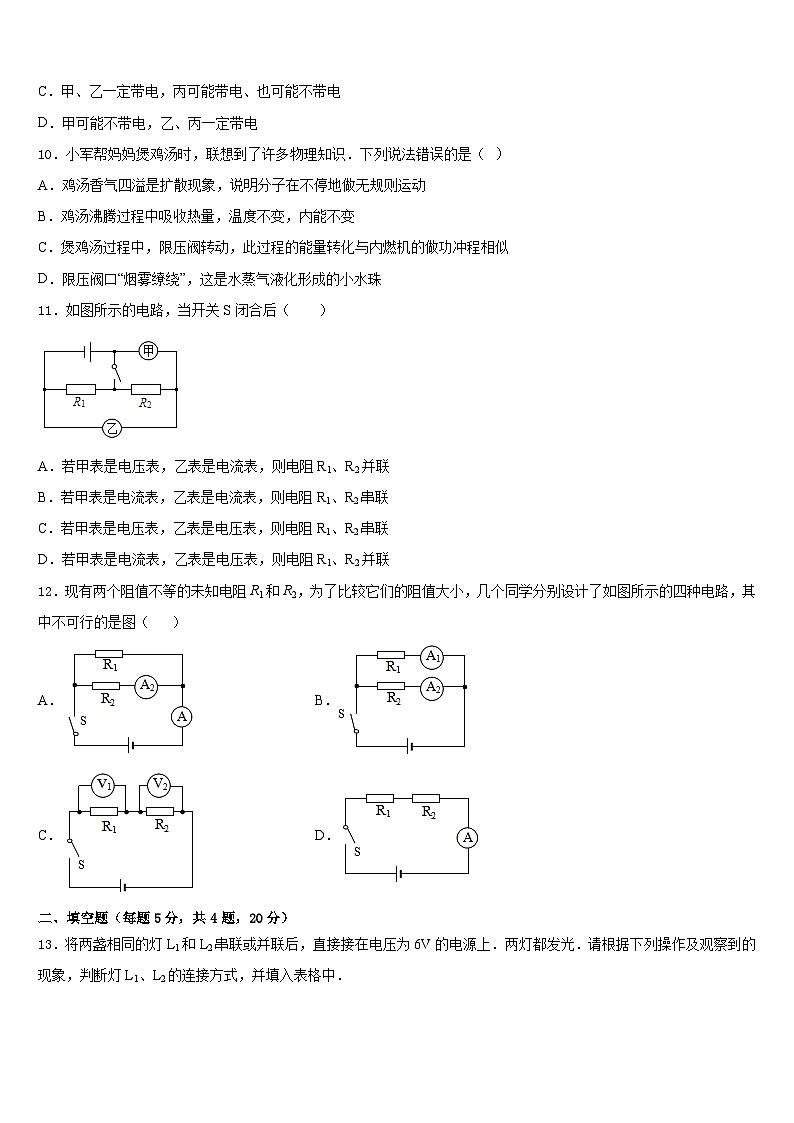

11．如图所示的电路，当开关S闭合后（ ）
A．若甲表是电压表，乙表是电流表，则电阻R1、R2并联
B．若甲表是电流表，乙表是电流表，则电阻R1、R2串联
C．若甲表是电压表，乙表是电压表，则电阻R1、R2串联
D．若甲表是电流表，乙表是电压表，则电阻R1、R2并联
12．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．将两盏相同的灯L1和L2串联或并联后，直接接在电压为6V的电源上．两灯都发光．请根据下列操作及观察到的现象，判断灯L1、L2的连接方式，并填入表格中．
14．如图所示为一种人们设想的永动机，它高处的水流下时将_____能转化为动能，冲击叶片，叶片转动又带动抽水机将水抽到高处，从而循环工作，这种不消耗能量又不断对外做功的“永动机”是_____（选填“能够”或“不能够”）水远工作下去的，它违背了_____定律，抽水机在工作过程中，有部分机械能会转化为_____，机械能总量减少。
15． (1)如图所示，电能表的示数为______kW·h；
(2)如图所示，电阻箱的示数为______Ω。
16．用与丝绸摩擦过的玻璃棒去接触碎纸屑，发现碎纸屑会被吸引，如图所示，表明玻璃棒摩擦后_____；还能看到被吸引的部分纸屑又被弹开了，表明玻璃棒与这些纸屑带上了_____（选填“同种”、“异种”）电荷．
三、实验题（共12分）
17．（4分）现用图示的器材来探究通电导体产生的热量与电阻的关系：
(1)将A、B两烧瓶的锰铜合金丝和镍铬合金丝串联接入电路，其目的是控制______相等；
(2)随着时间增加，两瓶中煤油温度都逐渐上升，说明通电导体产生的热量与______有关；
(3)已知镍铬合金丝比锰铜合金丝的电阻大，通电一段时间后，烧瓶______（填A或B）中的煤油温度上升快。由此知：______一定，电阻越大，导体产生的热量越多。
18．（4分）实验桌上有如下器材：满足实验要求的电源、滑动变阻器、开关各一个，调好的电压表和电流表各一块，各种阻值已知的定值电阻和导线若干。请利用上述器材，设计一个实验探究：“当电阻阻值一定时，电阻两端的电压越大，通过该电阻的电流就越大”。
（1）请画出实验电路图
（_________）
（2）将实验步骤补充完整：
①按电路图连接电路。断开开关，滑动变阻器的滑片置于连人电路中的阻值最大处；
②闭合开关，移动滑动变阻器的滑片至合适位置，用电流表测量定值电阻的电流I，用电压表测量定值电阻两端的电压U，将数据记录在表格中；
③________________________，数据记录在表格中；
④仿照步骤③，再进行一次实验，将数据记录在表格中。
（3）画出实验数据记录表。
（________）
（4）若实验中测量了多组数据并绘制出图像，图中能正确反映本实验电流和电压关系的图像是_______（选填选项前的字的）。
A． B． C． D．
19．（4分）用如图所示装置可以探究“通电螺线管的极性与电流方向的关系”，小磁针放在螺线管的某一端。
（1）实验中螺线管沿南北方向放置是为了开关闭合后：_________。
（2）实验中可以借助________判断通电螺线管的极性，依据是：___________。此处运用到的科学探究方法有转换法，同时也运用了：____________。
（3）若想探究通电螺线管的极性与电流方向的关系，应该采取的具体操作方法是：_______，观察小磁针的转动情况。
（4）如图所示的条形磁铁的磁性减弱了，小亮用磁化的方法增强它的磁性。请在图中补充螺线管的绕线方法并标出螺线管中电流的方向。
（____）
四、作图题（共16分）
20．（8分）（1）如图所示的实物电路，请你在下边的虚框内画出对应的电路图；
（__________）
（2）如图所示，请你将带有保险盒的三孔插座正确接入电路中。
（___________）
21．（8分）如图所示，人利用滑轮组提升重物，请在图中画出最省力的绕线方法：
（____）
五、计算题（共22分）
22．（10分）小明家利用天然气灶烧水，把质量为1kg的20℃的水烧开（在标准大气压下）．则：[水的比热容c水＝4.2×103J/（kg•℃）]
（1）通过观察天燃气表得知消耗了0.02m3的天然气，如果天然气的密度为0.7kg/m3，烧水时消耗天然气为_____g；
（2）在此过程中水需要吸收为_____ J热量；
（3）若天然气的热值为6.0×107J/m3，该天然气灶的效率是_____．
23．（12分）如图所示,R1=6，当S1闭合，S2、S3断开时，电流表示数为1A；S3闭合，S1、S2断开时，电流表示数为0.2A．求
(1)电源电压
(2)电阻R2的阻值
(3)当S1、S2闭合,S3断开时，电路的总功率
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、A
4、B
5、C
6、C
7、A
8、C
9、C
10、B
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、
14、重力势 不能够 能量守恒定律 内能
15、2020.1 360
16、带了电 同种
三、实验题（共12分）
17、电流 时间 B 通电时间和电流
18、； 移动滑动变阻器的划片至另一位置，用电流表测量电阻R的电流I，用电压表测量电阻R两端的电压U；
C
19、小磁针的转动明显 小磁针的方向 同名磁极相互排斥，异名磁极相互吸引 科学推理法 将电源的正负极对调（或改变线圈的绕制方法）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、14 3.36J 28%
23、（1）6V；（2）24Ω；（3）7.5W
操作
取下一盏灯
取下一盏灯
将电压表并联接在一盏灯的两端
将电压表并联接在一盏灯的两端
现象
另一盏灯仍能发光
另一盏不发光
电压表示数为3V
电压表示数为6V
L1、L2连接方式
操作
取下一盏灯
取下一盏灯
将电压表并联接在一盏灯的两端
将电压表并联接在一盏灯的两端
现象
另一盏灯仍能发光
另一盏不发光
电压表示数为3V
电压表示数为6V
L1、L2连接方式
并联
串联
串联
并联
U/V
I/A
