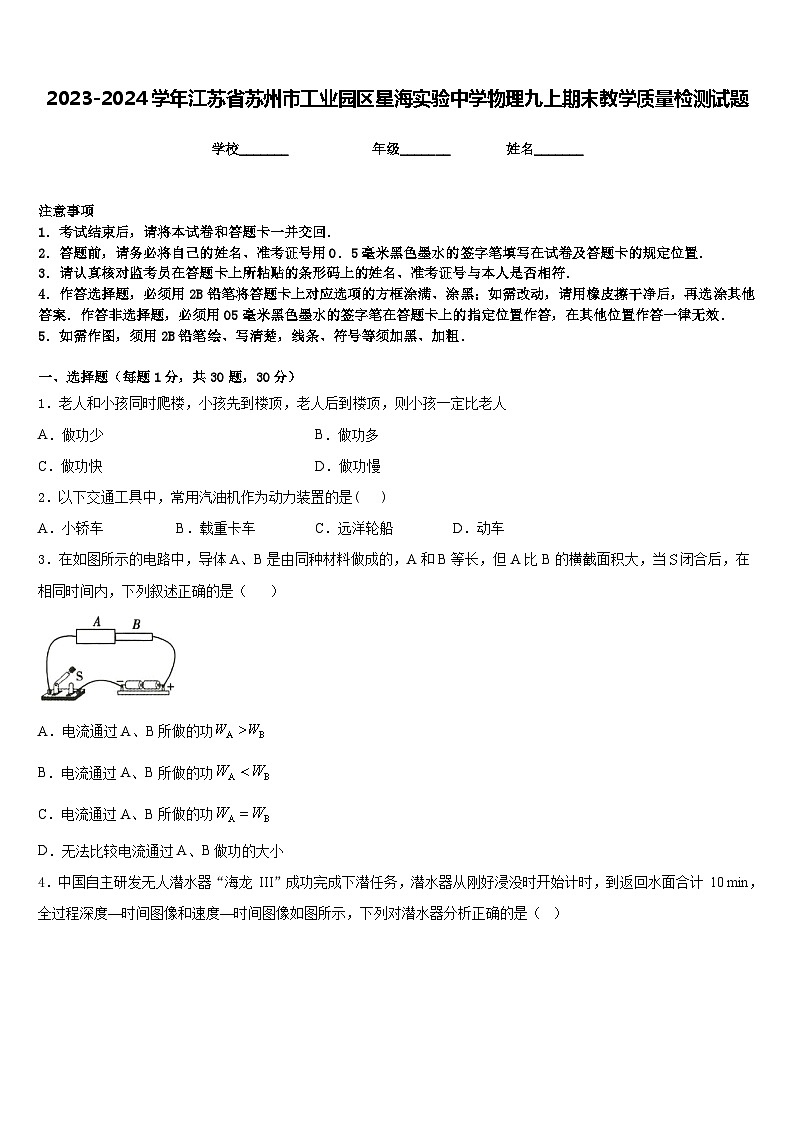

2023-2024学年江苏省苏州市工业园区星海实验中学物理九上期末教学质量检测试题含答案

这是一份2023-2024学年江苏省苏州市工业园区星海实验中学物理九上期末教学质量检测试题含答案，共10页。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．老人和小孩同时爬楼，小孩先到楼顶，老人后到楼顶，则小孩一定比老人
A．做功少B．做功多
C．做功快D．做功慢
2．以下交通工具中，常用汽油机作为动力装置的是( )
A．小轿车B．载重卡车C．远洋轮船D．动车
3．在如图所示的电路中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当闭合后，在相同时间内，下列叙述正确的是（ ）
A．电流通过A、B所做的功
B．电流通过A、B所做的功
C．电流通过A、B所做的功
D．无法比较电流通过A、B做功的大小

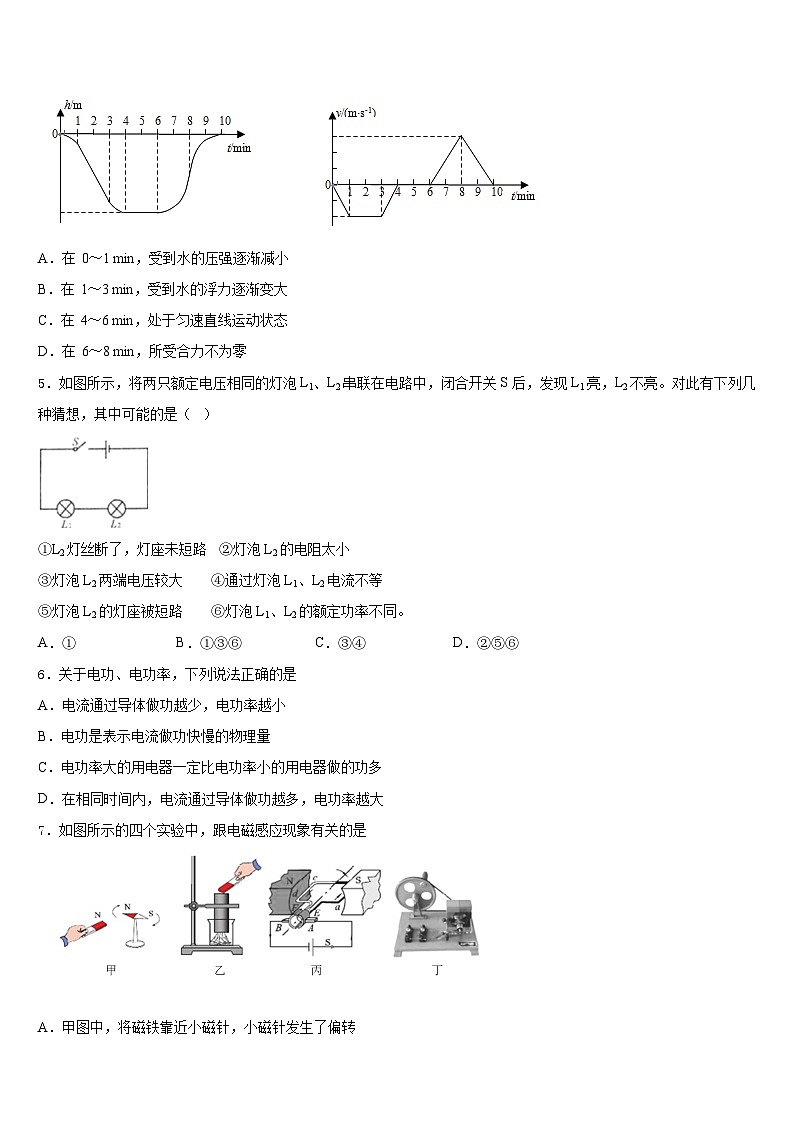

4．中国自主研发无人潜水器“海龙 III”成功完成下潜任务，潜水器从刚好浸没时开始计时，到返回水面合计 10 min，全过程深度—时间图像和速度—时间图像如图所示，下列对潜水器分析正确的是（ ）
A．在 0～1 min，受到水的压强逐渐减小
B．在 1～3 min，受到水的浮力逐渐变大
C．在 4～6 min，处于匀速直线运动状态
D．在 6～8 min，所受合力不为零
5．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。对此有下列几种猜想，其中可能的是（ ）
①L2灯丝断了，灯座未短路 ②灯泡L2的电阻太小
③灯泡L2两端电压较大 ④通过灯泡L1、L2电流不等
⑤灯泡L2的灯座被短路 ⑥灯泡L1、L2的额定功率不同。
A．①B．①③⑥C．③④D．②⑤⑥
6．关于电功、电功率，下列说法正确的是
A．电流通过导体做功越少，电功率越小
B．电功是表示电流做功快慢的物理量
C．电功率大的用电器一定比电功率小的用电器做的功多
D．在相同时间内，电流通过导体做功越多，电功率越大
7．如图所示的四个实验中，跟电磁感应现象有关的是
A．甲图中，将磁铁靠近小磁针，小磁针发生了偏转
B．乙图中，将磁铁靠近钢棒，钢棒可以吸引小铁钉
C．丙图中，闭合开关后线圈发生了转动
D．丁图中，线圈转动时小灯泡开始发光

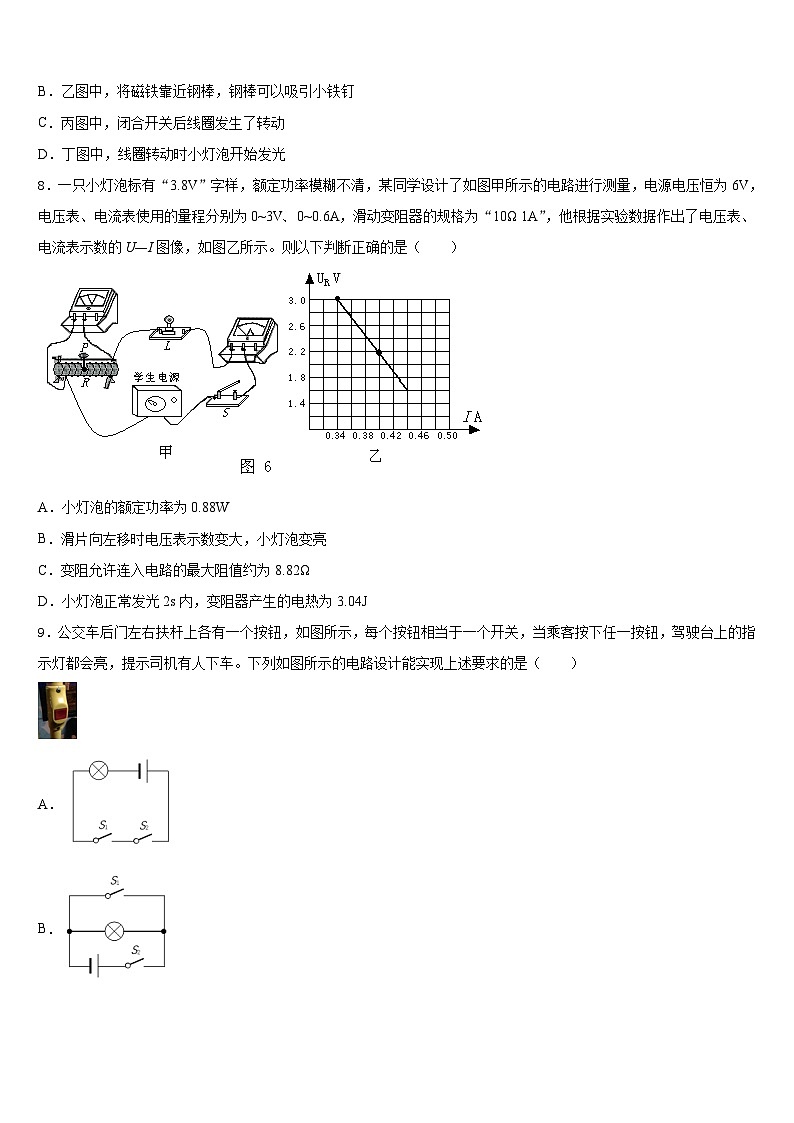

8．一只小灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0~3V、0~0.6A，滑动变阻器的规格为“10Ω 1A”，他根据实验数据作出了电压表、电流表示数的U—I图像，如图乙所示。则以下判断正确的是（ ）
A．小灯泡的额定功率为0.88W
B．滑片向左移时电压表示数变大，小灯泡变亮
C．变阻允许连入电路的最大阻值约为8.82Ω
D．小灯泡正常发光2s内，变阻器产生的电热为3.04J
9．公交车后门左右扶杆上各有一个按钮，如图所示，每个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯都会亮，提示司机有人下车。下列如图所示的电路设计能实现上述要求的是（ ）
A．
B．
C．
D．
10．如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（ ）
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少
C．不改变导线的连接方式，将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系
D．不改变导线的连接方式，将右边容器上方的5Ω电阻丝也放入右边容器内，就可以探究电流产生的热量与电阻的关系
11．如图所示，电源电压保持不变，闭合开关S，电压表和电流表均有示数，再闭合开关S1，则下列说法正确的是
A．电压表示数与电流表示数比值不变
B．电流表示数变大、电压表示数变小
C．此时电流表测量R1电流
D．只闭合开关S时，电压表测量电源电压
12．a、b、c、d四个通草球的相互作用情况如右图所示，则d球
A．与a球带同种电荷
B．与b球带同种电荷
C．与c球带同种电荷
D．不带电或与a球带异种电荷
二、填空题（每题5分，共4题，20分）
13．如图所示，电源电压保持不变，闭合开关，断开开关，电流表示数为；同时闭合开关、，电流表示数为，此时、的电功率分别为、，则：______。
14．如图所示的是为纪念我国宋代学者_________而发行的一枚邮票，他最早记述了“地理两极与地磁两极并不重合……”。指南针能指南是因为受到的_________作用。
15．在实验室探究串联电路中的电压规律时，电源是三节新干电池串联，则电源电压为____V，两手分别直接接触该电源的正负极不会触电，因为对人体的安全电压为___________。
16．在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑.前者 是因为头发带_______（选填“同”或“异”）种电荷而相互_______；后者是因为带电体有_______的性质.
三、实验题（共12分）
17．（4分）如图甲所示，在“测定额定电压为25V小灯泡的功率”实验中：
（1）在连接电路时，开关应该是_____的，滑片应滑到_____端（选填“A“或“B”）。
（2）某同学在连接实验电路时还有导线未接上。请你用笔画线代替导线，把图中电路连接好（请勿更改原有导线，导线不得交叉）。
（_____）
（3）正确连接好电路后，闭合开关，调节滑动变阻器，在实验中，若电压表的示数为2V则灯泡的实际功率_____额定功率（选填“＞”“＜”或“＝”），要使灯泡正常发光，滑片应向_____端（选填“A“或“B“）适当移动。当电压表的示数为_____V时，小灯泡正常发光。此时，若电流表的示数如图乙所示，其示数为_____A，小灯泡的额定功率为_____W，此时灯泡的电阻是_____Ω（计算结果保留1位小数）。
（4）另一组的同学按同一电路连接好最后一根导线灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现电路连接正确，请你找出实验中一个操作不当之处：_____。
18．（4分）小明在测定“小灯泡电功率”的实验中，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）电流表的量程应选0～_____A；
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整；（__________）
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端；
（4）小明闭合开关后，小明发现电压表电流表均有示数，但小灯泡不亮，经检查，电路连接正确，且各元件完好，那么可能的原因是_____。故障排除后，移动滑片P到某一点时，电压表示数（如图乙所示）为_____V，若他想测量小灯泡的额定功率，应将图甲中滑片P向_____（选填“A”或“B”）端移动，使电压表的示数为2.5V；
（5）小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是_____W。
19．（4分）电磁的相互转换是人类进入电力时代的标志。
(1)小明做了如左图所示的实验，给直导线通电，观察到直导线向右运动。①实验现象说明 ________对通电导体有力的作用；若只对调电源正负极接线，通电直导线会向________运动。②为使实验效果更明显，直导线应选用________(选填“铝棒”、“铁棒”或“塑料棒”)。
(2)去掉电源，在导线两端接上灵敏电流表，如右图所示。闭合开关，向右平移直导线ab，电流表指针发生偏转，这是______现象，在生产、生活中的应用是_______(举一实例)。若将导体ab向右移动一段距离后松开手，让导体ab摆动，如果不计空气阻力及导线悬挂点的摩擦，摆动过程中导体ab的机械能总量将________(选填“变大”、“变小”或“不变”)。
四、作图题（共16分）
20．（8分）如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法．
21．（8分）用笔画线代替导线，电灯和控制它的开关正确地接入图示中的家庭电路中．
五、计算题（共22分）
22．（10分）热敏电阻广泛应用于控制电路中，其阻值会随环境温度的改变而改变。图甲中，电流表允许通过的最大电流为0.02A，滑动变阻器R的铭牌上标有“200Ω 0.3A”字样，Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，闭合开关S，求：
(1)当环境温度为10℃、调节滑P使滑动变阻器接入电路的电阻为100Ω时，电路中电流为0.01A，求电源电压和Rt通电100s产生的热量Q。
(2)若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的阻值变化范围。
23．（12分）如图为一台电烘箱的设计简化电路图，技术参数如下表，R1和R2均为电热丝且电阻值恒定．根据设计求电流
（1）电烘箱在高温档正常工作时每分钟产生的热量；
（2）电热丝R1的阻值；
（3）电烘箱在低温档正常工作时R1的电功率．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、B
4、D
5、D
6、D
7、D
8、C
9、D
10、D
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、2：3
14、沈括 地磁场
15、4.5V 不高于36V
16、同 排斥 吸引小物体
三、实验题（共12分）
17、断开 A ＜ B 2.5 0.32 0.8 7.8 连接电路时开关未断开（或开关闭合前滑片未移到阻值最大处）
18、0.6 A 滑动变阻器接入电路的阻值过大 2.2 B 0.5
19、磁场 左 铝棒 电磁感应 发电机（或动圈式话筒） 变小
四、作图题（共16分）
20、
21、见下图：
五、计算题（共22分）
22、 (1)电源电压为6V，Rt通电100s产生的热量为5J；(2)滑动变阻器的阻值变化范围为100Ω~200Ω
23、（1）6.6×104J；（2）44Ω；（3）176W．
额定电压
220V
正常工作电流
高温档
5A
低温档
2A
