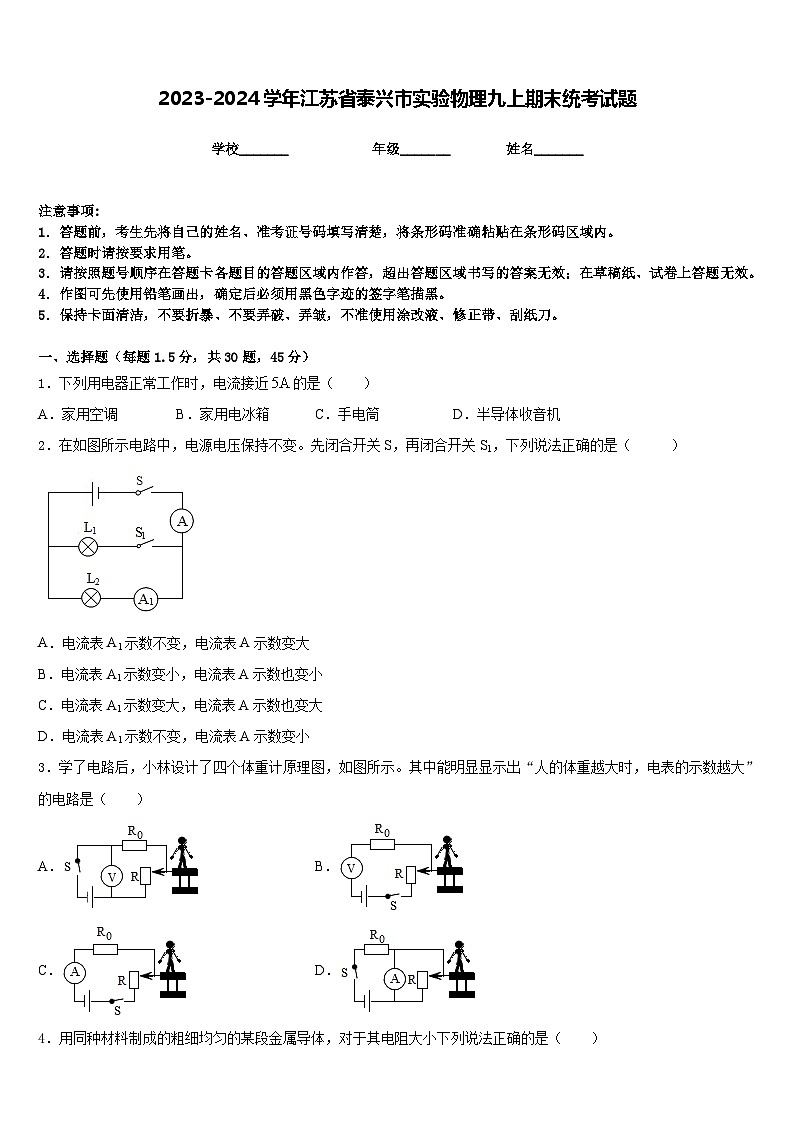

2023-2024学年江苏省泰兴市实验物理九上期末统考试题含答案

这是一份2023-2024学年江苏省泰兴市实验物理九上期末统考试题含答案，共13页。试卷主要包含了答题时请按要求用笔，下列说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．下列用电器正常工作时，电流接近的是（ ）
A．家用空调B．家用电冰箱C．手电筒D．半导体收音机
2．在如图所示电路中，电源电压保持不变。先闭合开关S，再闭合开关S1，下列说法正确的是（ ）
A．电流表A1示数不变，电流表A示数变大
B．电流表A1示数变小，电流表A示数也变小
C．电流表A1示数变大，电流表A示数也变大
D．电流表A1示数不变，电流表A示数变小
3．学了电路后，小林设计了四个体重计原理图，如图所示。其中能明显显示出“人的体重越大时，电表的示数越大”的电路是（ ）
A．B．
C．D．

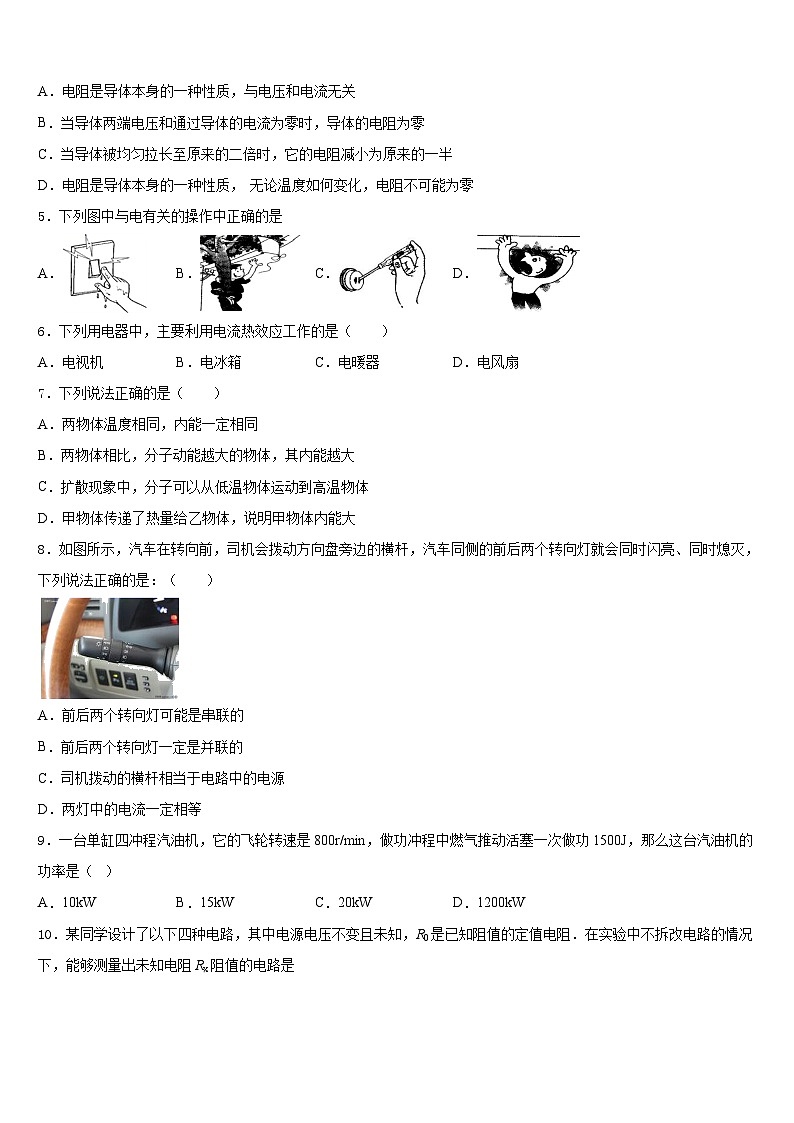

4．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（ ）
A．电阻是导体本身的一种性质，与电压和电流无关
B．当导体两端电压和通过导体的电流为零时，导体的电阻为零
C．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半
D．电阻是导体本身的一种性质， 无论温度如何变化，电阻不可能为零
5．下列图中与电有关的操作中正确的是
A．B．C．D．
6．下列用电器中，主要利用电流热效应工作的是（ ）
A．电视机B．电冰箱C．电暖器D．电风扇
7．下列说法正确的是（ ）
A．两物体温度相同，内能一定相同
B．两物体相比，分子动能越大的物体，其内能越大
C．扩散现象中，分子可以从低温物体运动到高温物体
D．甲物体传递了热量给乙物体，说明甲物体内能大
8．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，下列说法正确的是：（ ）
A．前后两个转向灯可能是串联的
B．前后两个转向灯一定是并联的
C．司机拨动的横杆相当于电路中的电源
D．两灯中的电流一定相等
9．一台单缸四冲程汽油机，它的飞轮转速是800r/min，做功冲程中燃气推动活塞一次做功1500J，那么这台汽油机的功率是（ ）
A．10kWB．15kWC．20kWD．1200kW

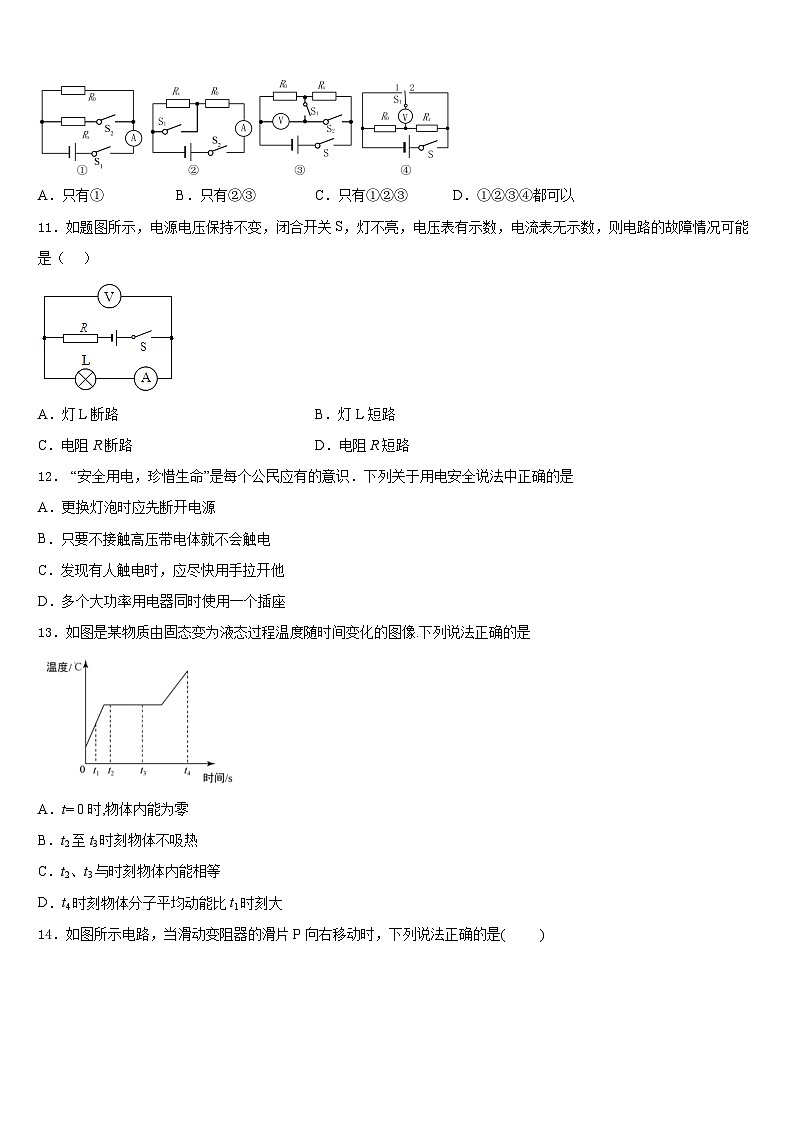

10．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻．在实验中不拆改电路的情况下，能够测量出未知电阻Rx阻值的电路是
A．只有①B．只有②③C．只有①②③D．①②③④都可以
11．如题图所示，电源电压保持不变，闭合开关S，灯不亮，电压表有示数，电流表无示数，则电路的故障情况可能是（ ）
A．灯L断路B．灯L短路
C．电阻R断路D．电阻R短路
12． “安全用电，珍惜生命”是每个公民应有的意识．下列关于用电安全说法中正确的是
A．更换灯泡时应先断开电源
B．只要不接触高压带电体就不会触电
C．发现有人触电时，应尽快用手拉开他
D．多个大功率用电器同时使用一个插座
13．如图是某物质由固态变为液态过程温度随时间变化的图像.下列说法正确的是
A．t= 0时,物体内能为零
B．t2至t3时刻物体不吸热
C．t2、t3与时刻物体内能相等
D．t4时刻物体分子平均动能比t1时刻大
14．如图所示电路，当滑动变阻器的滑片P向右移动时，下列说法正确的是( )
A．电流表、电压表示数都增大
B．电流表、电压表示数都减小
C．电流表的示数增大，电压表示数减小
D．电流表的示数减小，电压表示数增大
15．如图所示电路的两灯泡L1和L2分别标有“”和“”字样，闭合开关后两灯均发光．假设灯泡的电阻不受温度影啊，下列判断正确的是
A．两灯串联
B．灯L2更亮
C．灯L1的电阻丝更粗
D．电流表A2的示数为0.5A
16．有两只分别标有“3V，3W”和“6V，3W”的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，现将两灯泡串联在电源电压为9V的电路中，当开关S闭合以后，下列说法中正确的是
A．L1和L2两灯均可以正常工作
B．L1和L2两灯一样亮
C．L1和L2两灯的实际功率之比为1:4
D．L1的实际功率超过了它的额定功率
17．掉在水平地面上的弹性小球会跳起，而且弹跳的高度会越来越低．如图所示是小球弹跳的频闪照片，小球在1、2位置的高度一样，则小球在位置1、2时的
A．动能相同，机械能也相同
B．动能相同，2位置的机械能较小
C．机械能相同，2位置的动能较小
D．2位置的动能较小，机械能也较小
18．关于四冲程汽油机，下列说法中错误的是
A．吸气冲程，吸入的是空气和汽油混合物
B．压缩冲程，机械能转化为内能
C．做功冲程，内能转化为机械能
D．汽油机的曲轴旋转1圈，汽油机对外做功1次
19．在用伏安法测未知电阻时，如果缺少电流表或电压表，可以通过增加一个定值电阻和开关来解决，下面的四种方案中哪一个是错误的
A．B．C．D．
20．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，下列说法正确的是
A．两灯中的电流一定相等
B．前后两个转向灯一定是串联
C．司机拨动的横杆相当于电路中的开关
D．给汽车蓄电池充电时，蓄电池相当于电源
21．2019年10月18日凌晨，位于西双版纳的橄榄坝澜沧江大桥顺利合龙，为中老铁路全线按期建成奠定了坚实基础，由昆明呈贡坐高铁出境变为现实。高铁内如果两个相邻的洗手间都有人并且锁住时（锁住相当于开关闭合），红灯亮，表示“有人”，如果两洗手间都没有人或者只有一个有人时，灯不亮，表示可以使用。如下图所示的电路图中符合这一情况的是（ ）
A．B．
C．D．
22．如图所示，电源电压为3V，R1＝15Ω，R2＝5Ω，闭合开关S，下列说法正确的是（ ）
A．R1、R2两端电压之比为3：1
B．通过R1、R2的电流之比为3：1
C．R1、R2消耗的电功率之比为1：3
D．电路的总电阻与R1之比为4：3
23．如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为2：5，则L1、L2的额定功率之比是( )
A．2：3
B．3：2
C．5：3
D．3：5
24．下列各组物质中，通常情况下全部是导体的一组是（ ）
A．空气、盐水、玻璃B．人体、塑料、橡胶
C．金属、大地、石墨D．大地、盐水、陶瓷
25．如图所示，通电螺线管上方附近有一点M，小磁针置于螺线管的左侧附近．闭合并关K，下列判断正确的是
A．M点的磁场方向向左
B．螺线管的左端为S极
C．小磁针静止后，其N极的指向向左
D．向右移动滑片P，螺线管的磁场增强
26．把一瓶煤油倒去一半，关于留下的一半，下列说法正确的是
A．比热容和热值都变为原来的一半
B．比热容和热值都变为原来的二倍
C．比热容和热值都不变
D．比热容和热值都变了
27．如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是（ ）
A．电路中的电阻变大，灯泡变亮
B．电路中的电阻变小，灯泡变亮
C．电路中的电阻变大，灯泡变暗
D．电路中的电阻变小，灯泡变暗
28．甲灯标有“220V 20W”，乙灯标有“220V 100W”，忽略温度对电阻的影响，下列说法中正确的是（ ）
A．甲灯泡的功率一定小于乙灯泡的功率
B．甲灯泡消耗的电能一定小于乙灯泡消耗的电能
C．两灯串联在电路中，甲灯泡一定比乙灯泡亮
D．两灯并联在电路中，甲灯泡一定比乙灯泡亮
29．小明将酒精气体传感器R2、电阻R1与电压表组成如图所示电路。闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大。此过程中（ ）
A．传感器的电阻逐渐增大B．电路总功率逐渐变大
C．通过传感器的电流逐渐减小D．传感器两端的电压逐渐增大
30．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（ ）
A．灯泡L正常发光时，电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为9V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为10W
二、填空题（每空1分，共10题，20分）
31．如图是小灯泡L和定值电阻R的电流与电压关系的图象．现将它们并联后接在电压为2V的电源两端，则干路中的电流是_____A，小灯泡L的实际电功率是_____W．
32．2019年10月18日，第七届世界军人运动会在武汉举行，这是我国第一次承办综合性国际军事赛事，也是继北京奥运会后举办的规模最大的国际体育盛会，其中，跳伞项目为5个国际军体特色比赛项目之一，一体重为600N的运动员从悬停在空中的直升机上由静止开始竖直跳下，其速度与时间的关系如图所示，经15s下落125m后，开始做匀速直线运动直至落地，整个过程用时30s，在整个过程中，该运动员重力做功为_______J；匀速下降时，运动员的动能_______，机械能_______ （后两空选填“增大”、“减小”或“不变”）。
33． (2017·永州)小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡，则虚线框A内应接_______，图中三孔插座的插孔___(选填“a”“b”或“c”)应与地线相连．
34．铝、陶瓷、橡胶、铜这些物体中属于导体的是________。这些导体容易导电是靠_______。
35．某同学家的电能表月初的示数是，正常供电30天后，电能表的示数为．则该同学家本月用电_____kW·h，合_____J。
36．小聪家的电能表铭牌上标有“220V10（40A）”和“ ”的字样，由铭牌信息可知，小聪家同时使用的电器功率不能超过_____W；若1min内电能表的转盘转过30r，则这段时间内，小聪家所使用的用电器的总功率为_____W。
37．如图所示，2016年9月15日22时04分，天宫二号空间实验室发射任务取得圆满成功。火箭发射时发生的能量转化主要是________。火箭点火发射时，若高温火焰向下喷射到发射台上，发射台就会被烧毁。为了保护发射台，在它的底部建造了一个大水池，从而巧妙地解决了这个技术问题。建造大水池是利用了水的________的性质。
38．汽油机一个工作循环的四个冲程按顺序依次是：吸气冲程、压缩冲程、______________、排气冲程，汽油机是汽车的“心脏”，气缸里面有“水套”，汽车行驶时水的温度会升高，水的内能会增大，这是通过_______________方式改变水的内能。
39．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，电压表示数________，油量表示数________（选填“变大”、“变小”或“不变”）．

40．我国家庭电路的电压是_____V，各个用电器之间的电路连接方式是_____联．
三、实验题（每空1分，共2题，15分）
41．小华同学为了探究“电流与电阻的关系”，设计了如下图的实验电路。她在学校实验室找来了如下器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为5Ω、10Ω、20Ω、40Ω的定值电阻各一个，标有“10Ω 1A”字样的滑动变阻器一个，导线若干。

（1）如图是小华准备的实验电路，下列说法错误的是哪一个？__________；
A．连接电路时开关应断开；
B．闭合开关前应将滑动变阻器的滑片调至A端；
C．电压表应该选择小量程；
（2）小华按要求准备好电路后，闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是__________。
（3）故障排除后，小华先后将5Ω、10Ω、20Ω、40Ω的电阻接入电路，完成了四次实验，数据如上表。当他拆下5Ω的电阻·改换成10Ω的电阻继续实验时，接下来应将变阻器的滑片向________（填“A”或“B”）端移动以保持定值电阻两端的电压不变。观察上表可以发现，这一不变的电压为_________V。
（4）仔细观察发现实验次序为_________的数据不符合实际，理由是下列选项中的哪一个？_________。
A滑动变阻器不能提供需要的电阻；
B．电源不能提供需要的电压；
C．该次实验的电流超过了电流表的量程。
（5）剔除错误数据，得到实验结论：导体两端的电压一定时，通过导体的电流与导体的电阻成____比．
42．小明利用如图所示的装置，探究“电流通过导体时产生热量的多少与电阻大小”的关系：在两个相同的烧瓶中盛着质量和温度都相同的煤油，煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝，电阻比较小，乙烧瓶中的金属丝是镍铬合金丝，电阻比较大。
（1）通电一段时间后，小明发现_____烧瓶中温度计的示数大，表明其它条件相同时，导体的电阻越_____产生的热量越多；
（2）小明想把该装置改成探究物质吸热能力的实验装置，则他应将其中一个烧瓶中的煤油换成_____相同的水，将甲烧瓶中的铜丝换成与乙烧瓶中镍铬合金丝的_____相等的镍铬合金丝，并将两个烧瓶中的金属丝做绝缘处理。
四、计算题（每题10分，共2题，20分）
43．如图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都指在同一位置，示数如图所示．（设电源电压保持不变）
求：
（1）电源电压U是多少？
（1）通过定值电阻R1的电流是多少？
（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R1，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1还是R1．
（4）此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值．
44．如图所示的电路中，电源电压恒定不变，L是标有“6V 6W”的白炽灯（不考虑温度对L阻值的影响）．当S1闭合、S2断开时，小灯泡L正常发光，且电压表的示数为9V．则：
（1）电源电压为多少伏；
（2）R的阻值为多少欧姆；
（3）当S1、S2闭合时，整个电路的功率为多少瓦．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、A
3、C
4、A
5、C
6、C
7、C
8、B
9、A
10、C
11、A
12、A
13、D
14、D
15、B
16、C
17、D
18、D
19、B
20、C
21、C
22、C
23、B
24、C
25、C
26、C
27、C
28、C
29、B
30、B
二、填空题（每空1分，共10题，20分）
31、0.8 1.2
32、1.2×105 不变 减小
33、灯泡 b
34、铝、铜 自由电子
35、21 7.56107J
36、8800 600
37、内能转化为机械能 比热容大
38、做功冲程 热传递
39、变小 变大
40、220 并
三、实验题（每空1分，共2题，15分）
41、B 定值电阻短路 B 2 4 A 反
42、乙 大 质量 电阻
四、计算题（每题10分，共2题，20分）
43、（1）9V；（1）1.1A；（3）R1； 10Ω．
44、15V；9Ω；25W
