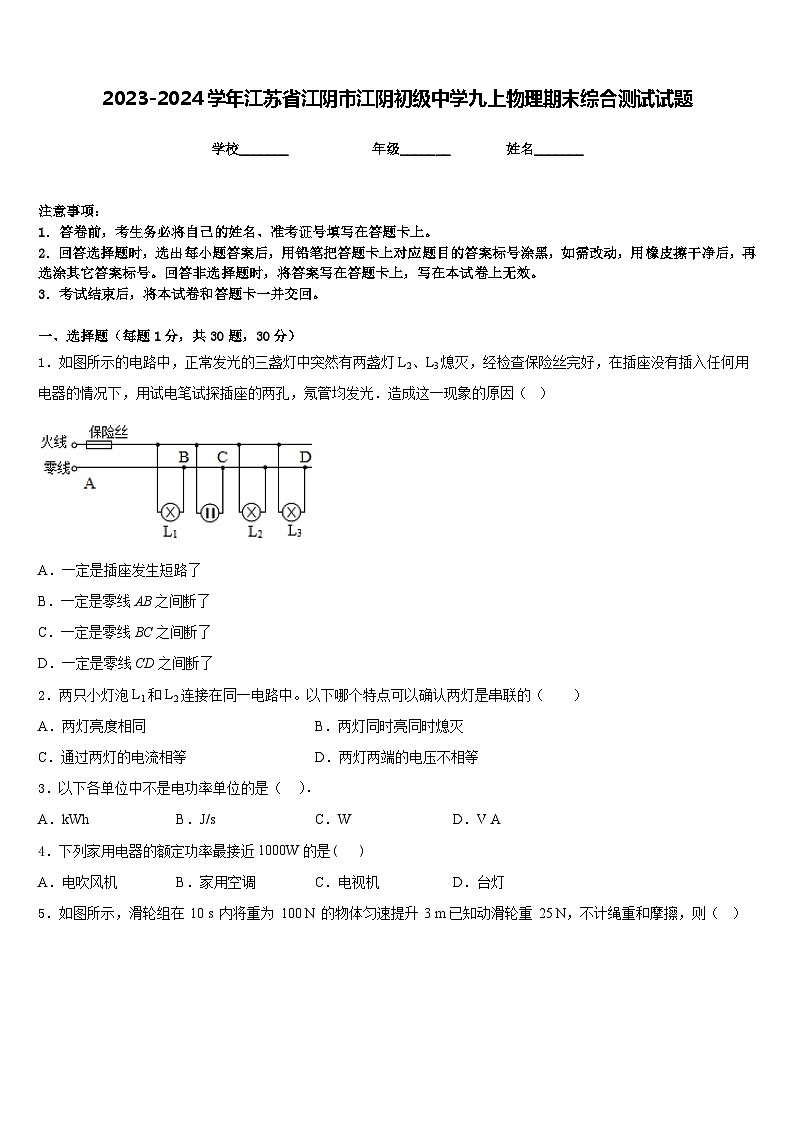

2023-2024学年江苏省江阴市江阴初级中学九上物理期末综合测试试题含答案

这是一份2023-2024学年江苏省江阴市江阴初级中学九上物理期末综合测试试题含答案，共8页。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，正常发光的三盏灯中突然有两盏灯L2、L3熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔试探插座的两孔，氖管均发光．造成这一现象的原因（ ）
A．一定是插座发生短路了
B．一定是零线AB之间断了
C．一定是零线BC之间断了
D．一定是零线CD之间断了
2．两只小灯泡L1和L2连接在同一电路中。以下哪个特点可以确认两灯是串联的（ ）
A．两灯亮度相同B．两灯同时亮同时熄灭
C．通过两灯的电流相等D．两灯两端的电压不相等
3．以下各单位中不是电功率单位的是（ ）．
A．kWhB．J/sC．WD．V A
4．下列家用电器的额定功率最接近1000W的是( )
A．电吹风机B．家用空调C．电视机D．台灯

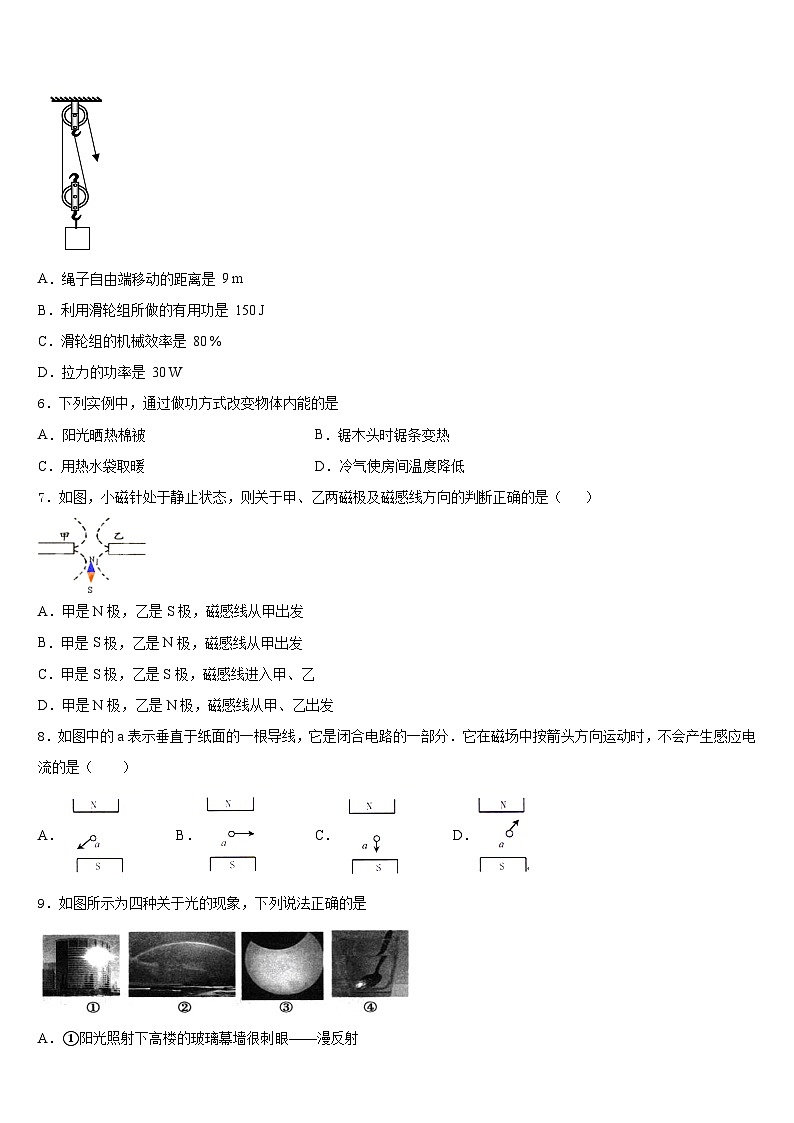

5．如图所示，滑轮组在 10 s 内将重为 100 N 的物体匀速提升 3 m已知动滑轮重 25 N，不计绳重和摩擦，则（ ）
A．绳子自由端移动的距离是 9 m
B．利用滑轮组所做的有用功是 150 J
C．滑轮组的机械效率是 80 %
D．拉力的功率是 30 W
6．下列实例中，通过做功方式改变物体内能的是
A．阳光晒热棉被 B．锯木头时锯条变热
C．用热水袋取暖 D．冷气使房间温度降低
7．如图，小磁针处于静止状态，则关于甲、乙两磁极及磁感线方向的判断正确的是（ ）
A．甲是N极，乙是S极，磁感线从甲出发
B．甲是S极，乙是N极，磁感线从甲出发
C．甲是S极，乙是S极，磁感线进入甲、乙
D．甲是N极，乙是N极，磁感线从甲、乙出发
8．如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分．它在磁场中按箭头方向运动时，不会产生感应电流的是（ ）
A．B．C．D．

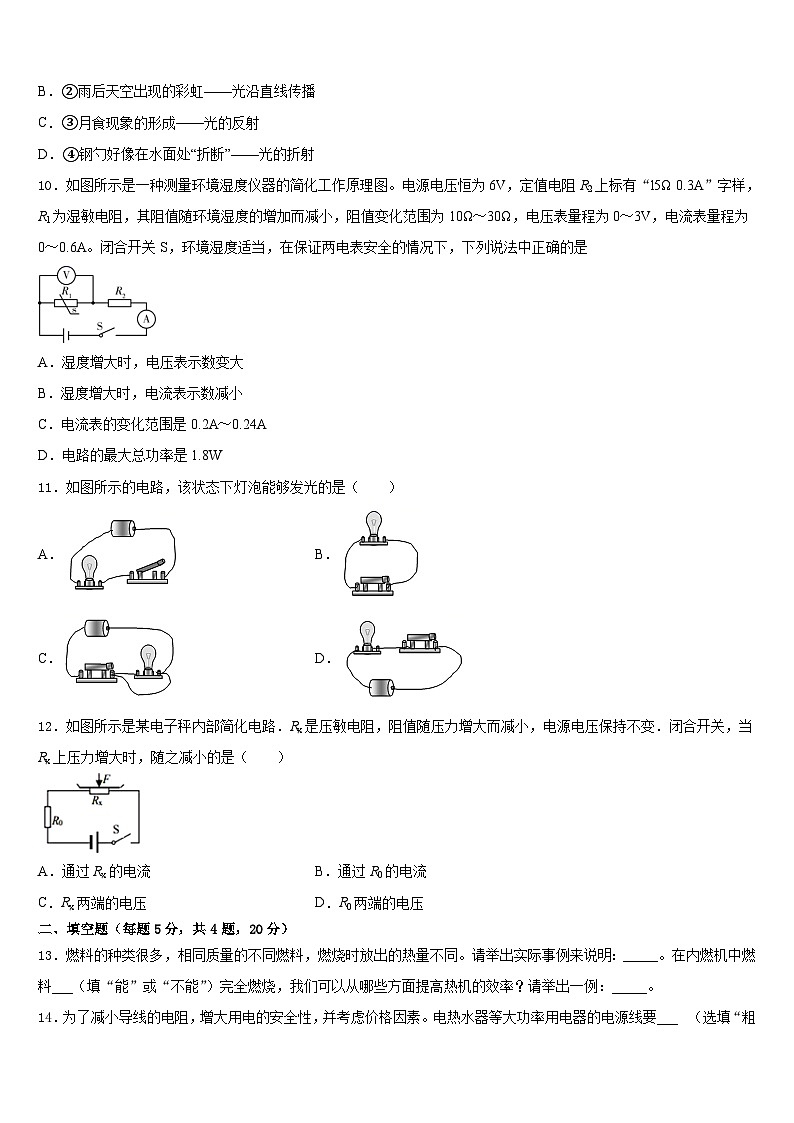

9．如图所示为四种关于光的现象，下列说法正确的是
A．①阳光照射下高楼的玻璃幕墙很刺眼——漫反射
B．②雨后天空出现的彩虹——光沿直线传播
C．③月食现象的形成——光的反射
D．④钢勺好像在水面处“折断”——光的折射
10．如图所示是一种测量环境湿度仪器的简化工作原理图。电源电压恒为6V，定值电阻R2上标有“l5Ω 0.3A”字样，R1为湿敏电阻，其阻值随环境湿度的增加而减小，阻值变化范围为10Ω～30Ω，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，环境湿度适当，在保证两电表安全的情况下，下列说法中正确的是
A．湿度增大时，电压表示数变大
B．湿度增大时，电流表示数减小
C．电流表的变化范围是0.2A～0.24A
D．电路的最大总功率是1.8W
11．如图所示的电路，该状态下灯泡能够发光的是（ ）
A．B．
C．D．
12．如图所示是某电子秤内部简化电路．Rx是压敏电阻，阻值随压力增大而减小，电源电压保持不变．闭合开关，当Rx上压力增大时，随之减小的是（ ）
A．通过Rx的电流B．通过R0的电流
C．Rx两端的电压D．R0两端的电压
二、填空题（每题5分，共4题，20分）
13．燃料的种类很多，相同质量的不同燃料，燃烧时放出的热量不同。请举出实际事例来说明：_____。在内燃机中燃料___（填“能”或“不能”）完全燃烧，我们可以从哪些方面提高热机的效率？请举出一例：_____。
14．为了减小导线的电阻，增大用电的安全性，并考虑价格因素。电热水器等大功率用电器的电源线要___ （选填“粗而短”或“细而长”），并且最好选用___（选填“铜线”、“铝线”或“银线”）作材料。
15．为缓解持续高温天热带来的干旱，2019年8月9日至8月11日，无为县相关部门抓住时机在昆山进行人工增雨作业，火箭在加速上升的过程中，火箭的动能________，机械能______ （选填“减小”、“不变”或“增大”）。
16．物理学中规定，__________定向移动的方向为电流的方向。要在一段电路中形成电流，这段电路两端必须有一定的______________。
三、实验题（共12分）
17．（4分）小朋在探究“电流通过导体产生的热量跟哪些因素有关”的实验时，利用如图所示的甲、乙两套装置进行实验，其中“探究电流产生的热量与电阻大小是否有关”的实验装置是________（选填“甲”、“乙”） . 实验中应控制的变量是通电时间和________.
18．（4分）在探究电流与电压、电阻关系的实验中，小芳同学在实验中选用的定值电阻分别为5Ω、10Ω、15Ω，电源是由两节新干电池串联组成，滑动变阻器标有“20Ω 1A”。
（1）请用笔画线代替导线将图中实物连接完整，要求仪表量程选择正确，连线不交叉。
（______________）
（2）连接好电路后，闭合开关前，小芳应将滑动变阻器的滑片调到_____端（选填“A”或“B”）。
（3）小芳在研究电流与电压关系时，连好电路，检查电路正确无误后，她闭合开关，立即读出图中电压表示数是_____V，则她这次是选_____Ω的电阻接入电路进行实验的。
（4）在研究电流与电阻关系时，小芳先把5Ω的电阻接入电路，调节滑动变阻器并记下一组电流值和电压值后，断开开关，又换用10Ω的电阻接入电路，滑片位置没动，再闭合开关，接下来她应进行的操作是_____。
A．将滑动变阻器滑片向左调节，使电流表示数保持不变
B．将滑动变阻器滑片向右调节，使电流表示数保持不变
C．将滑动变阻器滑片向左调节，使电压表示数保持不变
D．将滑动变阻器滑片向右调节，使电压表示数保持不变。
19．（4分）如图甲所示是为测出额定电压为2.5V的小灯泡的额定功率的实验电路图。
（1）按图连接好电路，开关S闭合之前，滑动变阻器的滑片P应置于______端（选填“A”或“B”）；
（2）闭合开关后，移动变阻器的滑片，使电压表示数为_________V，此时电流表示数如图乙所示，则该小灯泡的额定功率是__________W。
四、作图题（共16分）
20．（8分）请你设计一个电路，使直流电动机在人的操作下既能正转，也能反转。要求：用两个单刀双掷开关。一个电池组，导线若干。
（______）
21．（8分）根据图中给出的入射光线和折射光线，在方框内画出一个适当类型的透镜。
（______）
五、计算题（共22分）
22．（10分）有一种新型电饭锅，它采用“聪明火”技术，智能化的控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。R1和R2均为电热丝，S1是自动控制开关。煮饭时，把电饭锅接入220V的电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示。求：
(1)S和S1都闭合时，电饭锅的电功率和加热时间；
(2)R2的阻值以及电饭锅的保温时间和保温功率；
(3)这30min内电饭锅产生的热量，如果改用由煤气加热的高压锅煮饭（忽略热损耗），需要完全燃烧煤气多少m3?（煤气的热值q=3.9×107J/m3）
23．（12分）如图所示的电路中，电源电压为6V，且保持不变。电阻R1为8Ω，R2为4Ω，当开关闭合后，求：
(1)通过R1的电流；
(2)电压表的示数。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、A
4、B
5、C
6、B
7、C
8、C
9、D
10、C
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、详见解析 不能 详见解析
14、粗而短 铜线
15、增大 增大
16、正电荷 电压
三、实验题（共12分）
17、甲 电流大小
18、 A 1 10 C
19、A 2.5 V 0.6 W
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)660W；900s；(2)220Ω；900s；440W；(3)2.54m3
23、 (1)0.5A；(2)4V。
