天津市南开区2020-2021学年高二第一学期期末考试物理试卷（word版无答案）

这是一份天津市南开区2020-2021学年高二第一学期期末考试物理试卷（word版无答案），共7页。试卷主要包含了单项选择题，多项选择题，实验题，计算题等内容，欢迎下载使用。

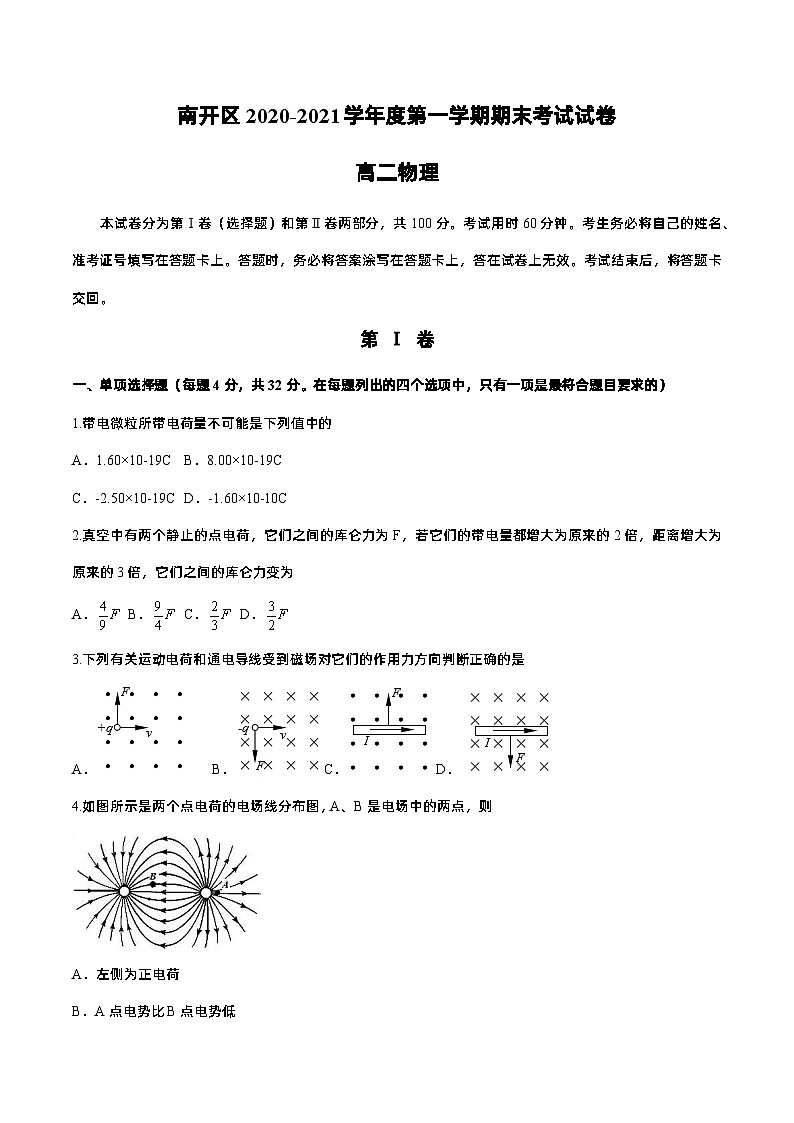

本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷两部分，共100分。考试用时60分钟。考生务必将自己的姓名、准考证号填写在答题卡上。答题时，务必将答案涂写在答题卡上，答在试卷上无效。考试结束后，将答题卡交回。
第 Ⅰ 卷
一、单项选择题（每题4分，共32分。在每题列出的四个选项中，只有一项是最符合题目要求的）
1.带电微粒所带电荷量不可能是下列值中的
A．1.60×10-19CB．8.00×10-19C
C．-2.50×10-19CD．-1.60×10-10C
2.真空中有两个静止的点电荷，它们之间的库仑力为F，若它们的带电量都增大为原来的2倍，距离增大为原来的3倍，它们之间的库仑力变为
A．B．C．D．
3.下列有关运动电荷和通电导线受到磁场对它们的作用力方向判断正确的是
A．B．C．D．
4.如图所示是两个点电荷的电场线分布图，A、B是电场中的两点，则
A．左侧为正电荷
B．A点电势比B点电势低
C．A、B两点电场强度相等
D．正电荷在A点电势能大于在B点电势能

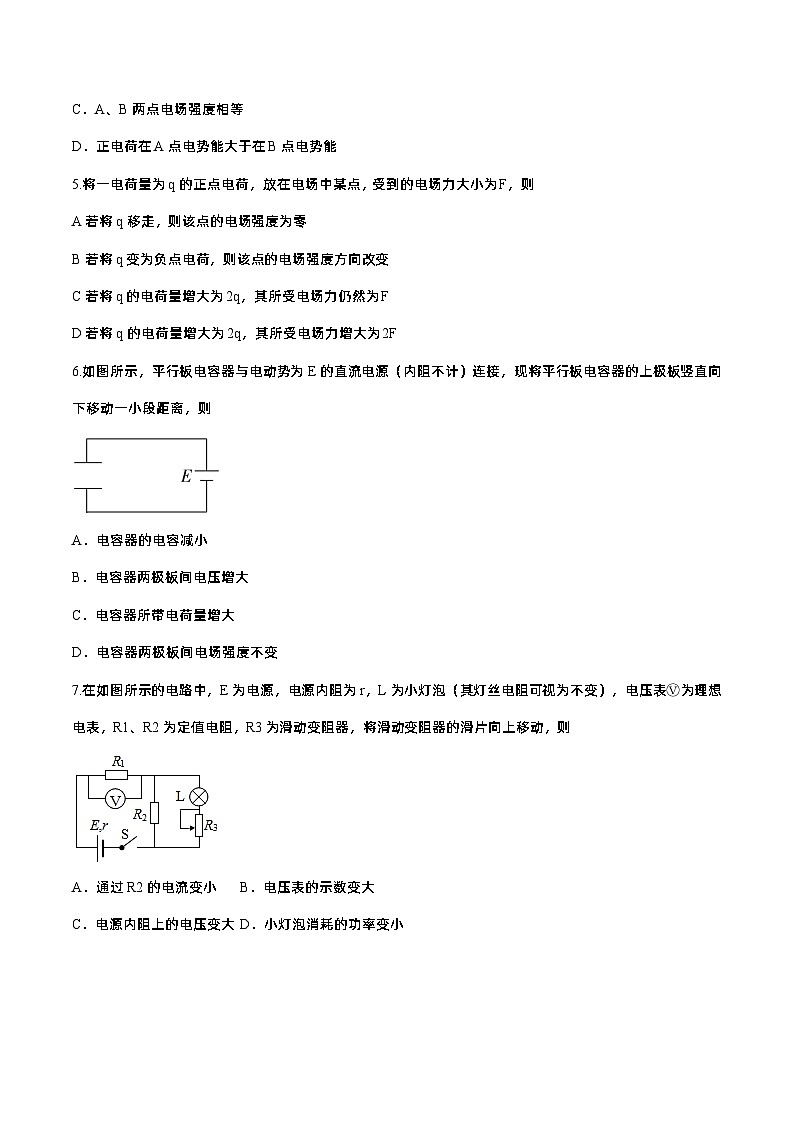

5.将一电荷量为q的正点电荷，放在电场中某点，受到的电场力大小为F，则
A若将q移走，则该点的电场强度为零
B若将q变为负点电荷，则该点的电场强度方向改变
C若将q的电荷量增大为2q，其所受电场力仍然为F
D若将q的电荷量增大为2q，其所受电场力增大为2F
6.如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，现将平行板电容器的上极板竖直向下移动一小段距离，则
A．电容器的电容减小
B．电容器两极板间电压增大
C．电容器所带电荷量增大
D．电容器两极板间电场强度不变
7.在如图所示的电路中，E为电源，电源内阻为r，L为小灯泡（其灯丝电阻可视为不变），电压表Ⓥ为理想电表，R1、R2为定值电阻，R3为滑动变阻器，将滑动变阻器的滑片向上移动，则
A．通过R2的电流变小B．电压表的示数变大
C．电源内阻上的电压变大D．小灯泡消耗的功率变小

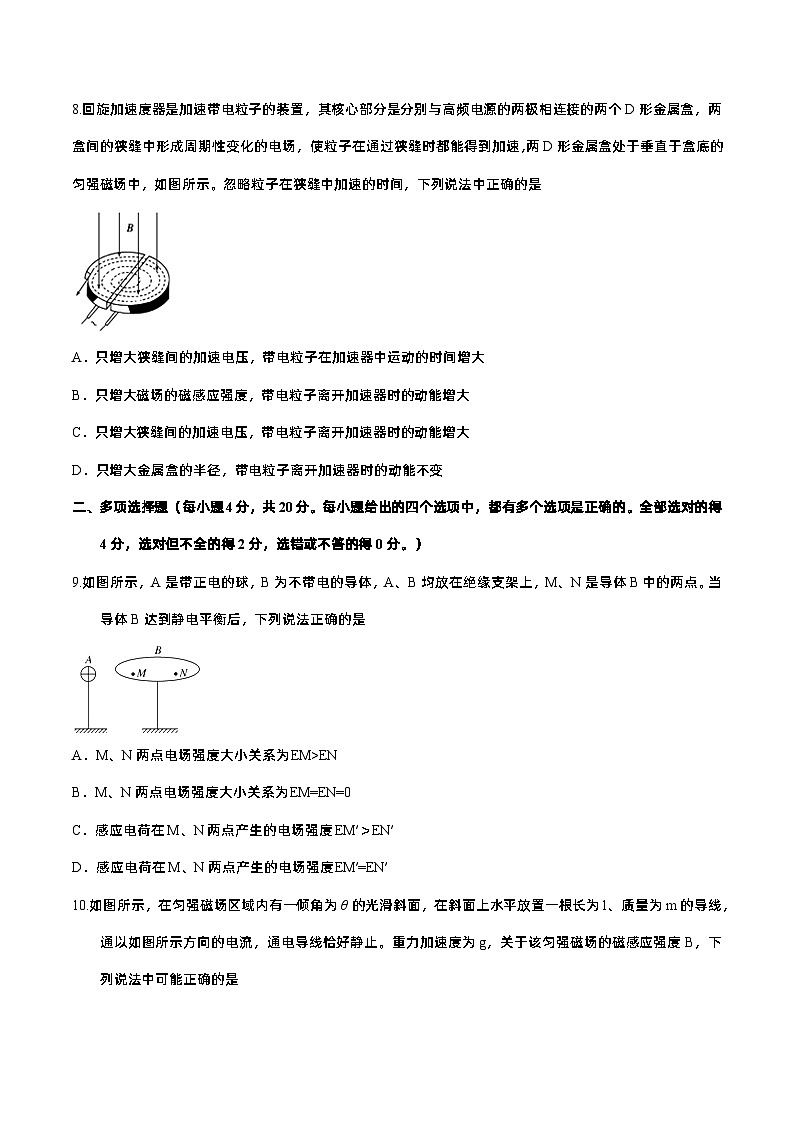

8.回旋加速度器是加速带电粒子的装置，其核心部分是分别与高频电源的两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示。忽略粒子在狭缝中加速的时间，下列说法中正确的是
A．只增大狭缝间的加速电压，带电粒子在加速器中运动的时间增大
B．只增大磁场的磁感应强度，带电粒子离开加速器时的动能增大
C．只增大狭缝间的加速电压，带电粒子离开加速器时的动能增大
D．只增大金属盒的半径，带电粒子离开加速器时的动能不变
二、多项选择题（每小题4分，共20分。每小题给出的四个选项中，都有多个选项是正确的。全部选对的得4分，选对但不全的得2分，选错或不答的得0分。）
9.如图所示，A是带正电的球，B为不带电的导体，A、B均放在绝缘支架上，M、N是导体B中的两点。当导体B达到静电平衡后，下列说法正确的是
A．M、N两点电场强度大小关系为EM>EN
B．M、N两点电场强度大小关系为EM=EN=0
C．感应电荷在M、N两点产生的电场强度EM′＞EN′
D．感应电荷在M、N两点产生的电场强度EM′=EN′
10.如图所示，在匀强磁场区域内有一倾角为θ的光滑斜面，在斜面上水平放置一根长为l、质量为m的导线，通以如图所示方向的电流，通电导线恰好静止。重力加速度为g，关于该匀强磁场的磁感应强度B，下列说法中可能正确的是
A．，方向垂直斜面向上
B．，方向垂直斜面向下
C．，方向竖直向下
D．，方向水平向上
11.如图所示，实线是电场中的一组电场线，虚线是一个试探电荷在电场中的运动轨迹，若试探电荷是从a处运动到b处，且只在电场力作用下，以下判断正确的是
A．电荷一定带正电
B．电荷从a到b动能减小
C．电荷从a到b电势能减小
D．电荷从a到b加速度增大
12.如图所示，直线Ⅰ为某一电源的路端电压与电流的关系图像，直线Ⅱ为某一电阻R的伏安特性曲线。用该电源与电阻R组成闭合电路。则下列判断正确的是
A．电源的电动势为3V
B．电源的内阻为2Ω
C．电阻R的阻值为1Ω
D．电源的输出功率为4W
13.如图所示，速度选择器中匀强电场的电场强度为E，匀强磁场的磁感应强度为B1，挡板右侧质谱仪中匀强磁场的磁感应强度为B2．速度相同的一束粒子（不计重力），由左侧沿垂直于E和B1的方向射入速度选择器后，又进入质谱仪，其运动轨迹如图所示，则下列说法中正确的是
A．该束带电粒子带正电
B．能通过狭缝S0的带电粒子的速率等于
C．粒子打在胶片上的位置越远离狭缝S0，粒子的比荷越小
D．能通过狭缝S0的带电粒子进入质谱仪后运动半径都相同
第 Ⅱ 卷
三、实验题（每空2分，共18分）
14.下图螺旋测微器的读数为 ，游标卡尺的读数为 。
15.某实验小组使用多用电表测量电学中的物理量。
（1）甲同学用实验室的多用电表进行某次测量时，指针在表盘的位置如图所示。若所选挡位为直流50mA挡，则示数为 mA；若所选挡位为“×10Ω”挡，则示数为 Ω。
（2）乙同学用该表正确测量了一个约150Ω的电阻后，需要继续测量一个阻值约20Ω的电阻。在测量这个电阻之前，请选择以下必须的操作步骤，其合理的顺序是 （填字母代号）。
A．将红表笔和黑表笔短接
B．把选择开关旋转到“×100Ω”挡
C．把选择开关旋转到“×1Ω”挡
D．调节欧姆调零旋钮使表针指向欧姆零点
16.在伏安测电阻的实验中。某小组有一灵敏电流计，允许通过的最大电流为Ig=50μA，表头电阻Rg=900Ω，若将它改装成量程为Im=500μA的电流表，应 联的电阻阻值为 Ω。用改装后的电流表进行实验，待测电阻Rx约为200Ω，电压表内阻约为2kΩ，测量电路的连接方式如图（a）或图（b）所示，结果由公式计算得出，式中U与I分别为电压表和电流表的示数。若将图（a）和图（b）中电路测得的电阻值分别记为Rx1和Rx2，则 （填“Rx1”或“Rx2”）更接近待测电阻的真实值，且测量值 （填“大于”、“等于”或“小于”）真实值。
四、计算题（本题共2小题，共计30分。解答应写出必要的文字说明、方程式和演算步骤。只写出最后答案不能得分。有数值计算的题，答案中必须写出数值和单位）
17.（14分）如图所示，在一足够大的空间内存在着水平向右的匀强电场，电场强度大小E=3.0×104N/C。有一个质量m=4.0×10-3kg的带电小球，用绝缘轻细绳悬挂起来，静止时细线偏离竖直方向的夹角θ=37°，取g=10m/s2，sin37°=0.6，cs37°=0.8，不计空气阻力的作用。求：
（1）小球所带的电荷量及电性；
（2）如果将细线轻轻剪断，剪断后小球运动的加速度大小；
（3）从剪断细线开始经过时间t=0.2s，电场力对小球做的功。
18.（16分）如图所示，在y>0的区域内有沿y轴正方向的匀强电场，在y<0的区域内有垂直坐标平面向里的匀强磁场。一电子（质量为m，电量为e）从y轴上A点以沿x轴正方向的初速度v0开始运动。当电子第一次穿越x轴时，恰好到达C点；当电子第二次穿越x轴时，恰好达到坐标原点O。已知A、C两点到坐标原点的距离分别为d、2d，不计电子的重力。求：
（1）电场强度E的大小；
（2）磁感应强度B的大小；
（3）画出电子从A运动到O的运动轨迹，并求出电子从A运动到O经历的时间t。
