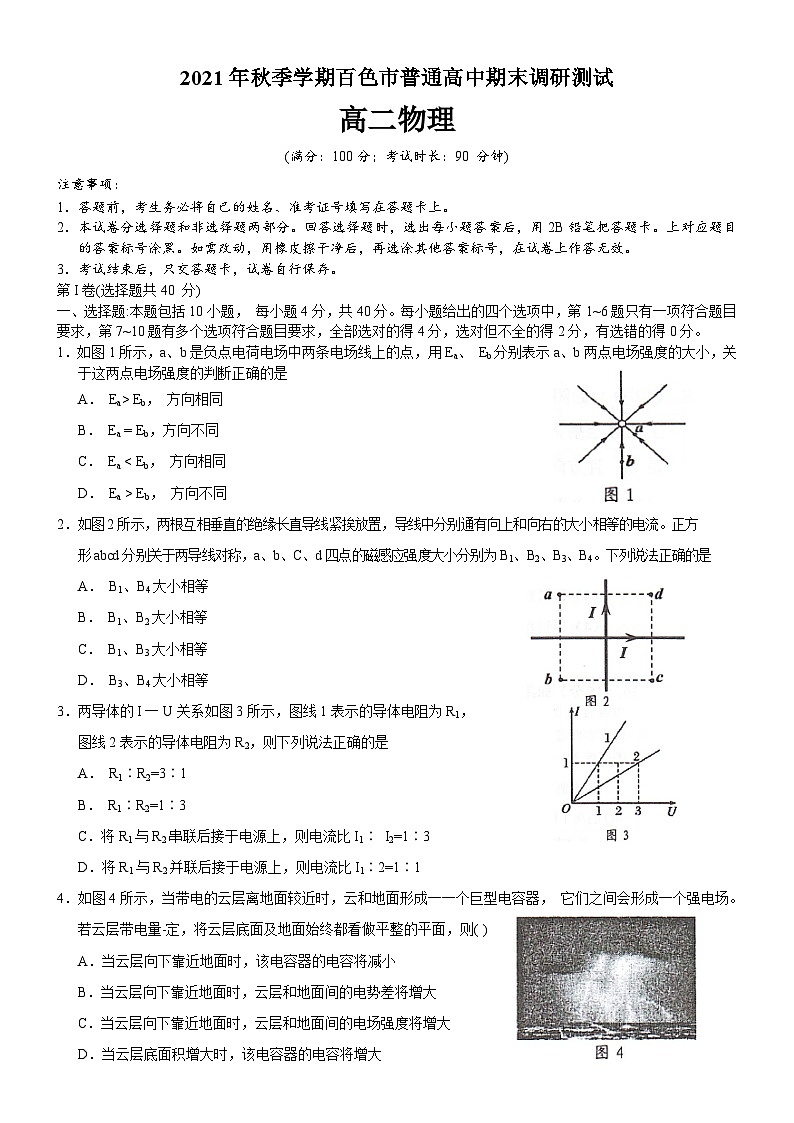

广西百色市2021-2022学年高二上学期期末教学质量调研测试物理试卷

这是一份广西百色市2021-2022学年高二上学期期末教学质量调研测试物理试卷，共11页。试卷主要包含了本试卷分选择题和非选择题两部分等内容，欢迎下载使用。

(满分：100分；考试时长：90 分钟)
注意事项：
1．答题前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．本试卷分选择题和非选择题两部分。回答选择题时，选出每小题答案后，用2B铅笔把答题卡。上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号，在试卷上作答无效。
3．考试结束后，只交答题卡，试卷自行保存。
第I卷(选择题共40 分)
一、选择题:本题包括10小题， 每小题4分，共40分。每小题给出的四个选项中，第1~6题只有一项符合题目要求，第7~10题有多个选项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分。
1．如图1所示，a、b是负点电荷电场中两条电场线上的点，用Ea、 Eb分别表示a、b两点电场强度的大小，关
于这两点电场强度的判断正确的是
A． Ea> Eb， 方向相同
B． Ea = Eb，方向不同
C． Ea < Eb， 方向相同
D． Ea > Eb， 方向不同
2．如图2所示，两根互相垂直的绝缘长直导线紧挨放置，导线中分别通有向上和向右的大小相等的电流。正方
形abcd分别关于两导线对称，a、b、C、d四点的磁感应强度大小分别为B1、B2、B3、B4。下列说法正确的是
A． B1、B4大小相等
B． B1、B2大小相等
C． B1、B3大小相等
D． B3、B4大小相等
3．两导体的I一U关系如图3所示，图线1表示的导体电阻为R1，
图线2表示的导体电阻为R2，则下列说法正确的是
A． R1∶R2=3∶1
B． R1∶R2=1∶3
C．将R1与R2串联后接于电源上，则电流比I1∶ I2=1∶3
D．将R1与R2并联后接于电源上，则电流比I1∶2=1∶1
4．如图4所示，当带电的云层离地面较近时，云和地面形成一一个巨型电容器， 它们之间会形成一个强电场。
若云层带电量-定，将云层底面及地面始终都看做平整的平面，则( )
A．当云层向下靠近地面时，该电容器的电容将减小
B．当云层向下靠近地面时，云层和地面间的电势差将增大
C．当云层向下靠近地面时，云层和地面间的电场强度将增大
D．当云层底面积增大时，该电容器的电容将增大

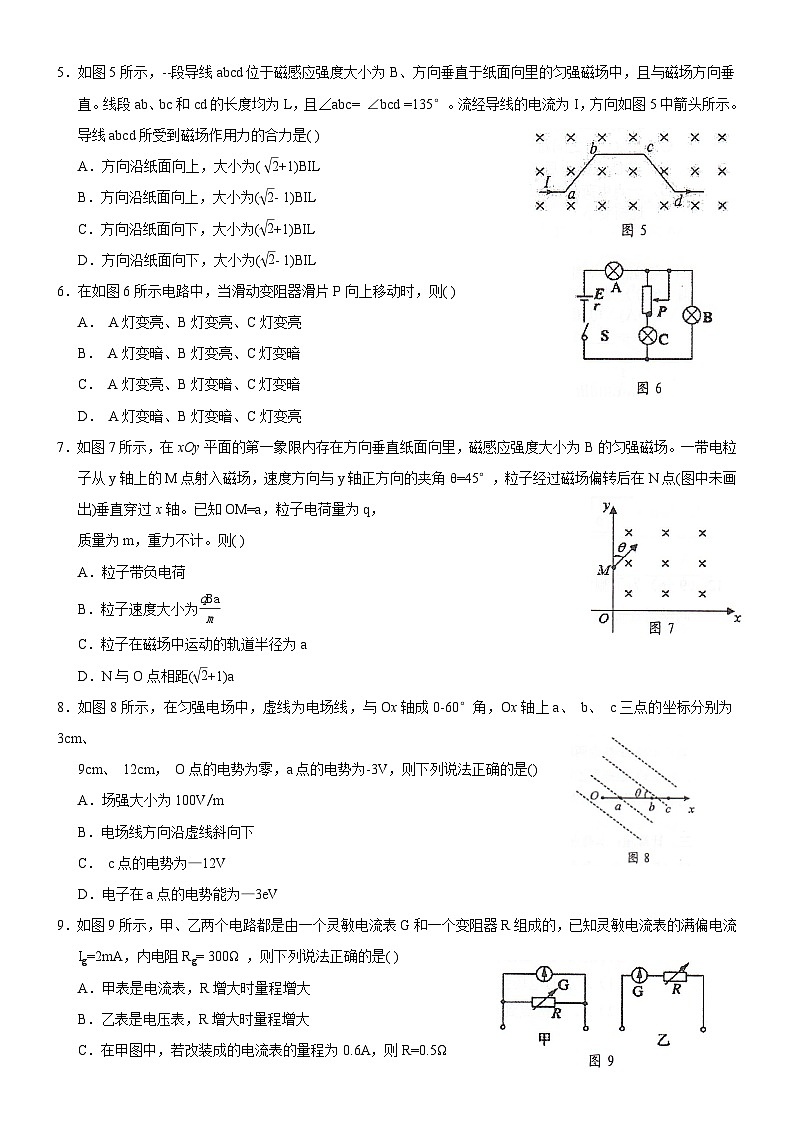

5．如图5所示，--段导线abcd位于磁感应强度大小为B、方向垂直于纸面向里的匀强磁场中，且与磁场方向垂
直。线段ab、bc和cd的长度均为L，且∠abc= ∠bcd =135°。流经导线的电流为I，方向如图5中箭头所示。导线abcd所受到磁场作用力的合力是( )
A．方向沿纸面向上，大小为( EQ EQ \R(2) +1)BIL
B．方向沿纸面向上，大小为( EQ \R(2) - 1)BIL
C．方向沿纸面向下，大小为( EQ \R(2) +1)BIL
D．方向沿纸面向下，大小为( EQ \R(2) - 1)BIL
6．在如图6所示电路中，当滑动变阻器滑片P向上移动时，则( )
A． A灯变亮、B灯变亮、C灯变亮
B． A灯变暗、B灯变亮、C灯变暗
C． A灯变亮、B灯变暗、C灯变暗
D． A灯变暗、B灯变暗、C灯变亮
7．如图7所示，在xOy平面的第一象限内存在方向垂直纸面向里，磁感应强度大小为B的匀强磁场。一带电粒
子从y轴上的M点射入磁场，速度方向与y轴正方向的夹角θ=45°，粒子经过磁场偏转后在N点(图中未画出)垂直穿过x轴。已知OM=a，粒子电荷量为q，
质量为m，重力不计。则( )
A．粒子带负电荷
B．粒子速度大小为 EQ \F(qBa,m)
C．粒子在磁场中运动的轨道半径为a
D．N与O点相距( EQ \R(2) +1)a
8．如图8所示，在匀强电场中，虚线为电场线，与Ox轴成0-60°角，Ox轴上a、 b、 c三点的坐标分别为3cm、
9cm、 12cm， O点的电势为零，a点的电势为-3V，则下列说法正确的是()
A．场强大小为100V/m
B．电场线方向沿虚线斜向下
C． c点的电势为—12V
D．电子在a点的电势能为—3eV
9．如图9所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成的，已知灵敏电流表的满偏电流
Ig=2mA，内电阻Rg= 300Ω ，则下列说法正确的是( )
A．甲表是电流表，R增大时量程增大
B．乙表是电压表，R增大时量程增大
C．在甲图中，若改装成的电流表的量程为0.6A，则R=0.5Ω
D．在乙图中，若改装成的电压表的量程为3V，则R=1200Ω

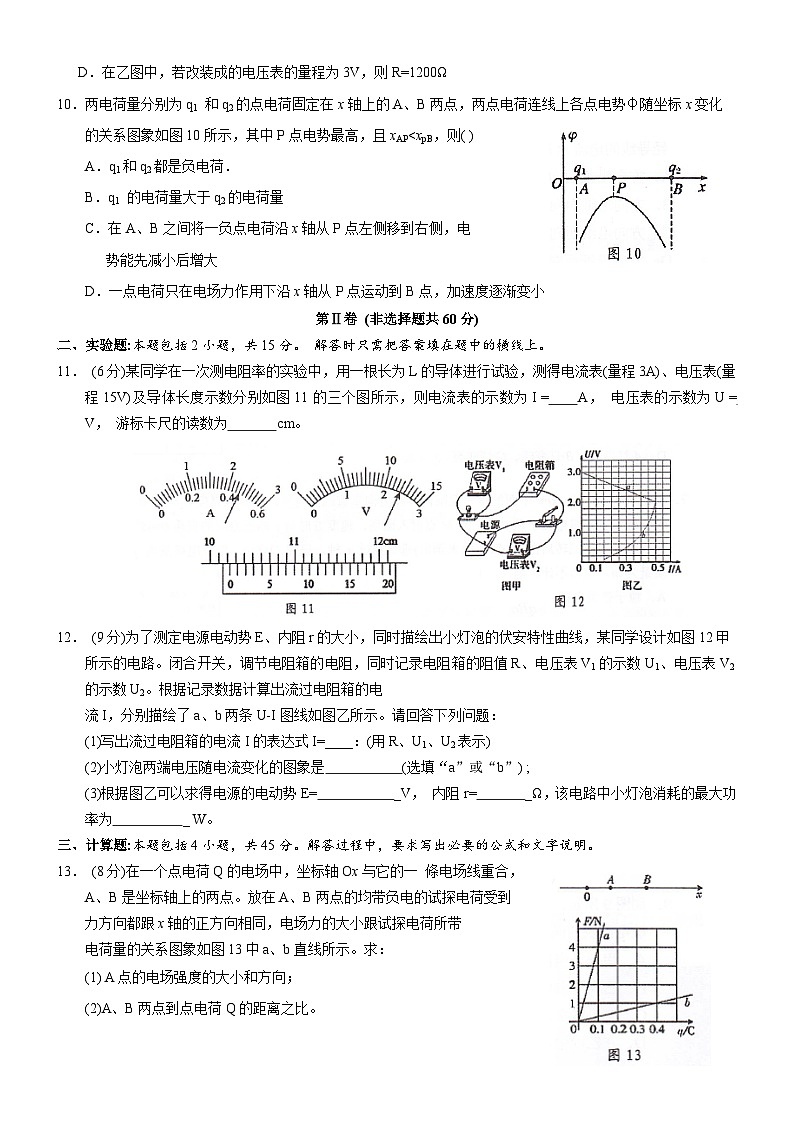

10．两电荷量分别为q1 和q2的点电荷固定在x轴上的A、B两点，两点电荷连线上各点电势φ随坐标x变化
的关系图象如图10所示，其中P点电势最高，且xAPA．q1和q2都是负电荷．
B．q1 的电荷量大于q2的电荷量
C．在A、B之间将一负点电荷沿x轴从P点左侧移到右侧，电
势能先减小后增大
D．一点电荷只在电场力作用下沿x轴从P点运动到B点，加速度逐渐变小
第Ⅱ卷 (非选择题共60分)
二、实验题:本题包括2小题，共15分。 解答时只需把答案填在题中的横线上。
11． (6分)某同学在一次测电阻率的实验中，用一根长为L的导体进行试验，测得电流表(量程3A)、电压表(量
程15V)及导体长度示数分别如图11的三个图所示，则电流表的示数为I = A， 电压表的示数为U = V， 游标卡尺的读数为 cm。
12． (9分)为了测定电源电动势E、内阻r的大小，同时描绘出小灯泡的伏安特性曲线，某同学设计如图12甲
所示的电路。闭合开关，调节电阻箱的电阻，同时记录电阻箱的阻值R、电压表V1的示数U1、电压表V2的示数U2。根据记录数据计算出流过电阻箱的电
流I，分别描绘了a、b两条U-I图线如图乙所示。请回答下列问题：
(1)写出流过电阻箱的电流I的表达式I=____：(用R、U1、U2表示)
(2)小灯泡两端电压随电流变化的图象是 (选填“a”或“b”) ;
(3)根据图乙可以求得电源的电动势E= _V， 内阻r= _Ω，该电路中小灯泡消耗的最大功率为 _ W。
三、计算题:本题包括4小题，共45分。解答过程中，要求写出必要的公式和文字说明。
13． (8分)在一个点电荷Q的电场中，坐标轴Ox与它的一 條电场线重合，
A、B是坐标轴上的两点。放在A、B两点的均带负电的试探电荷受到
力方向都跟x轴的正方向相同，电场力的大小跟试探电荷所带
电荷量的关系图象如图13中a、b直线所示。求：
(1) A点的电场强度的大小和方向；
(2)A、B两点到点电荷Q的距离之比。
14． (10分)如图14a所示，在同一水平面的导轨ab、 cd相互平行，相距2 m并处于竖直向上的磁感应强度为
B= 0.75T的匀强磁场中，一根质 量为3.0kg的金属棒PQ放在导轨上且与导轨垂直。当金属棒中通有如图所示的电流I1为5A时，金属棒恰好做匀速直线运动，(g 取10m/s2)求：
(1)导轨与金属棒间的动摩擦因素；
(2)如图14b所示，若导轨ab、cd 距离不变，导轨平面与水平面成37°角，磁感应强度大小不变，方向与导轨平面垂直斜向上，金属棒中的电流互方向不变，大小增加到6A时，金属棒将获得多大的加速度。(sin37°=0.6， cs37°=0.8)
15． (12 分)如图15，一质量m=1×10-6 kg、带电荷量q=—2×10-8C的微粒以初速度v竖直向上从A点射入一
水平向右的匀强电场，当微粒运动到比A高20cm的B点时速度大小也是v0，且方向水平向左，A B两点的连线与水平方向的夹角为45°，g取10m/s2，求：
(1) A、B两点间的电势差UAB：
(2)匀强电场的场强E的大小；
(3)该微粒初速度v 多大；
(4)该过程中微粒的最小速度的大小。
16． (15 分)如图16所示是一台质谱仪的工作原理图，电荷量均为+q、质量不同的离子飘入电压为U0的加速电
场，其初速度几乎为零。这些离子经加速后通过狭缝O沿着与垂直磁场方向进入磁感应强度为B的匀强磁场，最后打在底片上，已知ON水平，放置底片的区域MN=L，且OM=L。某次测量发现MN中左侧 EQ \F(2,3) 区域MQ损坏，检测不到离子，但右侧 EQ \F(1,3) 区域QN仍能正常检测到离子。在适当调节加速电压后，原本打在区域MQ的离子即可在区域QN检测到。求：
(1)原本打在MN中点P的离子质量m；
(2)离子在磁场中的运动时间t；
(3)为使原本打在P点的离子能打在QN区域，
求加速电压U的调节范围。
