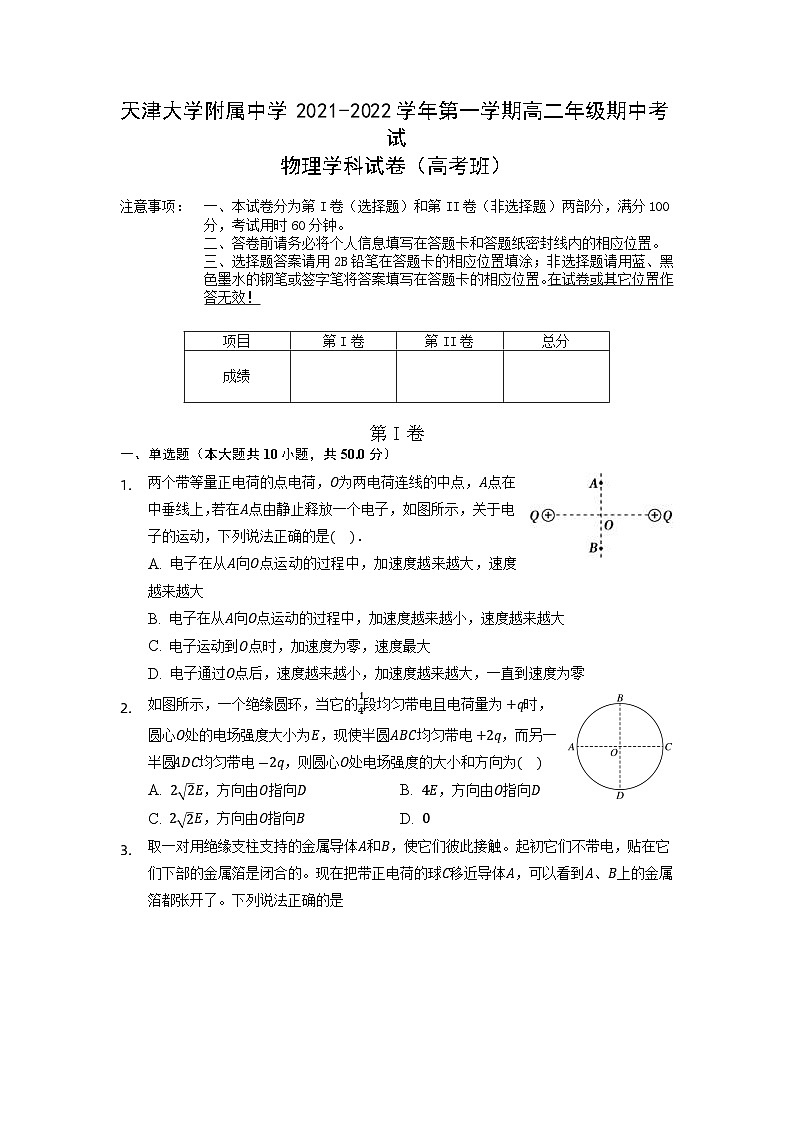

天津大学附属中学2021-2022学年高二上学期期中（高考班）考试物理试题

这是一份天津大学附属中学2021-2022学年高二上学期期中（高考班）考试物理试题，共8页。

注意事项：一、本试卷分为第I卷（选择题）和第II卷（非选择题）两部分，满分100分，考试用时60分钟。
二、答卷前请务必将个人信息填写在答题卡和答题纸密封线内的相应位置。
三、选择题答案请用2B铅笔在答题卡的相应位置填涂；非选择题请用蓝、黑色墨水的钢笔或签字笔将答案填写在答题卡的相应位置。在试卷或其它位置作答无效！
第I卷
一、单选题（本大题共10小题，共50.0分）
两个带等量正电荷的点电荷，O为两电荷连线的中点，A点在中垂线上，若在A点由静止释放一个电子，如图所示，关于电子的运动，下列说法正确的是( )．
A. 电子在从A向O点运动的过程中，加速度越来越大，速度越来越大
B. 电子在从A向O点运动的过程中，加速度越来越小，速度越来越大
C. 电子运动到O点时，加速度为零，速度最大
D. 电子通过O点后，速度越来越小，加速度越来越大，一直到速度为零
如图所示，一个绝缘圆环，当它的14段均匀带电且电荷量为+q时，圆心O处的电场强度大小为E，现使半圆ABC均匀带电+2q，而另一半圆ADC均匀带电-2q，则圆心O处电场强度的大小和方向为( )
A. 22E，方向由O指向DB. 4E，方向由O指向D
C. 22E，方向由O指向BD. 0

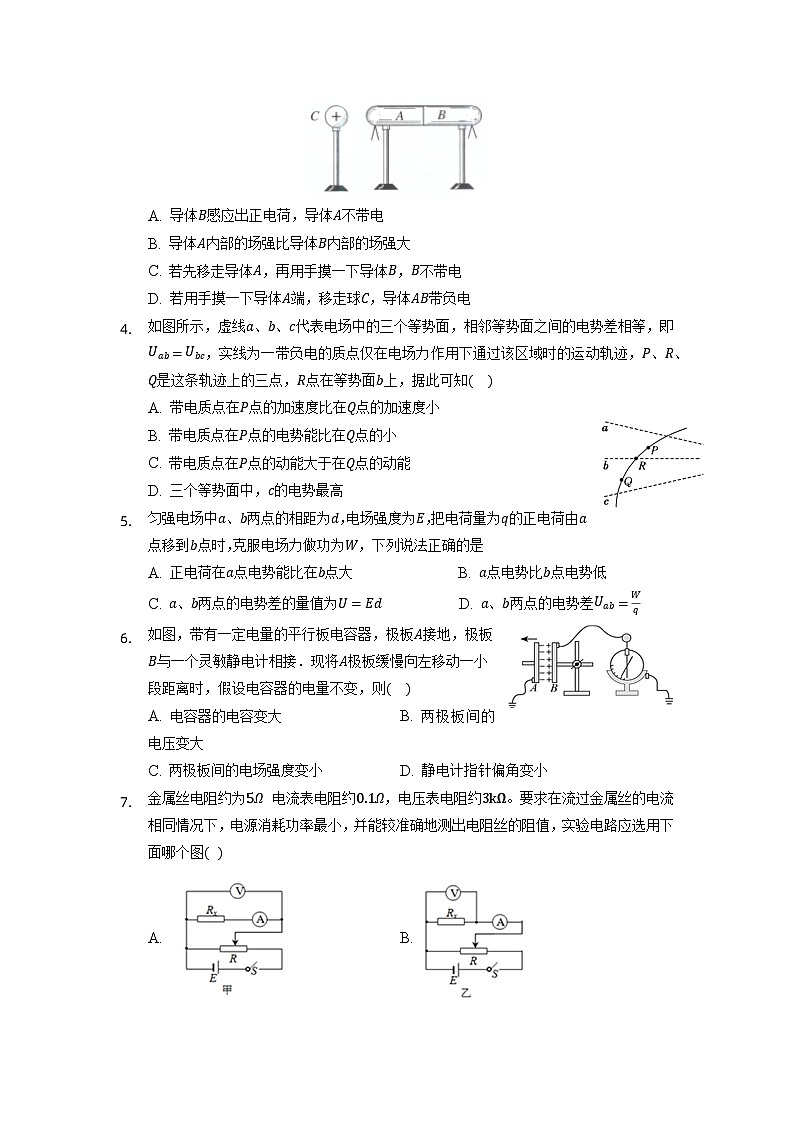

取一对用绝缘支柱支持的金属导体A和B，使它们彼此接触。起初它们不带电，贴在它们下部的金属箔是闭合的。现在把带正电荷的球C移近导体A，可以看到A、B上的金属箔都张开了。下列说法正确的是
A. 导体B感应出正电荷，导体A不带电
B. 导体A内部的场强比导体B内部的场强大
C. 若先移走导体A，再用手摸一下导体B，B不带电
D. 若用手摸一下导体A端，移走球C，导体AB带负电
如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即Uab=Ubc，实线为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，R点在等势面b上，据此可知( )
A. 带电质点在P点的加速度比在Q点的加速度小
B. 带电质点在P点的电势能比在Q点的小
C. 带电质点在P点的动能大于在Q点的动能
D. 三个等势面中，c的电势最高
匀强电场中a、b两点的相距为d，电场强度为E，把电荷量为q的正电荷由a点移到b点时，克服电场力做功为W，下列说法正确的是
A. 正电荷在a点电势能比在b点大 B. a点电势比b点电势低
C. a、b两点的电势差的量值为U=Ed D. a、b两点的电势差Uab=Wq
如图，带有一定电量的平行板电容器，极板A接地，极板B与一个灵敏静电计相接．现将A极板缓慢向左移动一小段距离时，假设电容器的电量不变，则( )
A. 电容器的电容变大B. 两极板间的电压变大
C. 两极板间的电场强度变小D. 静电计指针偏角变小
金属丝电阻约为5Ω 电流表电阻约0.1Ω，电压表电阻约3kΩ。要求在流过金属丝的电流相同情况下，电源消耗功率最小，并能较准确地测出电阻丝的阻值，实验电路应选用下面哪个图( )
A. B.
C. D.
一横截面积为S的铜导线通有恒定电流。设每单位体积的导线中有n个自由电子，每个自由电子的电荷量为q，此时电子定向移动的速率为v，则在Δt时间内，通过导体横截面的自由电子数目可表示为( )
A. nvSΔtB. nqΔtSC. nvSΔtqD. nvΔt
在如图所示的电路中，滑动变阻器滑片P向左移动一段距离，则与原来相比( )
A. 电压表V读数变大
B. 灯泡L变暗
C. 电源的总功率变大
D. 电源内阻的热功率变小
在如图所示的U-I图像中，直线a为某电源的路端电压与电流的关系，直线b为某电阻元件的电压与电流的关系。现用该电源直接与元件连接成闭合电路。则此时
A. 电源将其它能转化为电能的功率为18W
B. 该元件的电阻为2Ω
C. 该元件发热功率为6W
D. 电源外电路与内电路消耗功率之比为2:3
第II卷
二、实验题（本大题共2小题，共22.0分）
(1)用螺旋测微器测量合金丝的直径，从图中的示数可读出合金丝的直径为_______mm．
(2)用游标卡尺可以测量某些工件的外径。在测量时，示数如图所示，则读数为_______mm．
(3)某同学为了测定一只电阻的阻值，采用了如下方法：
用多用电表粗测：多用电表电阻挡有4个倍率：分别为×1k、×100、×10、×1。该同学选择×10倍率，用正确的操作步骤测量时，发现指针偏转角度太大(指针位置如图中虚线所示)。
①为了较准确地进行测量，应该选择__________倍率(选填“×1k”、“×100”、“×1”)，并重新欧姆调零，正确操作测量并读数，若这时刻度盘上的指针位置如图中实线所示，测量结果是_________Ω
②该同学用伏安法继续测定这只电阻的阻值，除被测电阻外，还有如下实验仪器：
A.直流电源(电压3 V，内阻不计)
B.电压表V1(量程：0～3V，内阻约为15kΩ)
C.电压表V2(量程：0～15V，内阻约为25kΩ)
D.电流表A1(量程：0～25 mA，内阻约为10Ω)
E.电流表A2(量程：0～250mA，内阻约为1Ω)
F.滑动变阻器一只，阻值0～10 Ω
G.电键一只，导线若干
在上述仪器中，电压表应选择_____(填“V1”或“V2”)，电流表应选择_____(填“A1”或“A2”)。
③若要求实验过程电压表的读数能够从零开始调节，以下电路图应该选择______电路。
A. B.
C. D.
测量干电池的电动势和内电阻的实验电路如图甲所示，已知干电池允许的最大供电电流为0.5A。
(1)实验时应选用下列几种滑动变阻器中的______
A.1000Ω，0.1A
B.50Ω，2.0A
C.10Ω，2.0A
D.50Ω，0.1A
(2)闭合开关S前，滑动变阻器的滑片P应置于______(选填“a”或“b”)端。
(3)根据实验得到的图象如图乙所示，可求得干电池的电势能和内电阻分别为E=______V，r=______Ω。
三、计算题（本大题共2小题，共28.0分）
用细线将质量为4×10-3kg的带电小球P悬挂在O点，当在空间加一方向水平向右、大小为1×104N/C的匀强电场时，小球偏转37°后处于静止状态，如图所示。(g取10 m/s2)
(1)分析小球的带电性质。
(2)求小球所带的电荷量。
(3)求细线的拉力。
一个电荷量为q=-2×10-8C，质量为m=1×10-14kg的带电粒子，由静止经电压为U1=1600V的加速电场加速后，立即沿中心线O1O2垂直进入一个电压为U2=2400V的偏转电场，然后打在垂直于O1O2放置的荧光屏上的P点，偏转电场两极板间距为d=8cm，极板长L=8cm，极板的右端与荧光屏之间的距离也为8cm。整个装置如图示.(不计粒子的重力).求：

(1)粒子出加速电场时的速度υ；
(2)粒子出偏转电场时的偏移距离y；
(3)P点到O2的距离y’。
2021高二期中高考物理答案与分值
【答案】（每题5分，共50分）
1. C2. A3. D4. D5. B6. B7. D
8. A9. C10. D
（每空2分，共22分）
11. (1)0.410； (2)11.50； (3)①×1；12Ω(或12.0Ω)； ②V1； A2； ③C
12. (1)C；(1)a；(3)1.45；2
13.（本题12分，每问4分） 解：(1)小球受重力、拉力和电场力处于平衡，受力示意图如图所示：
电场力的方向水平向右，与场强方向相同，所以小球带正电；
(2)根据共点力平衡可知电场力为：F=qE=mgtan37°
解得：q=mgtan37°E=4×10-3×10×341×104C=3×10-6C；
(3)根据共点力平衡得，细线的拉力为：T=mgcs37°=4×10-3×100.8N=0.05N。
答：(1)小球的带正电；
(2)小球的带电量为3×10-6C；
(3)细线的拉力0.05N。
14. （本题16分，分三问为5,5,6分）解：(1)在加速电场运动过程中，由动能定理：qU1=12mv2;
代入数据得v=2qU1m=8×104m/s；
(2)带电粒子在偏转电场中的加速度：a=qU2md;
带电粒子在偏转电场的运动时间：t=Lv;
带电粒子离开电场时的偏转量：y=12at2;
联立解得y=0.03m;
(3)带电粒子从偏转电场中出来的竖直方向的速度为：vy=at；
速度与水平方向的夹角为：；
根据速度反向延长线恰好平分水平方向的位移有：
答：(1)电荷出加速电场时的速度v=8×104m/s；
(2)粒子出偏转电场时的偏移距离y=0.03m；
