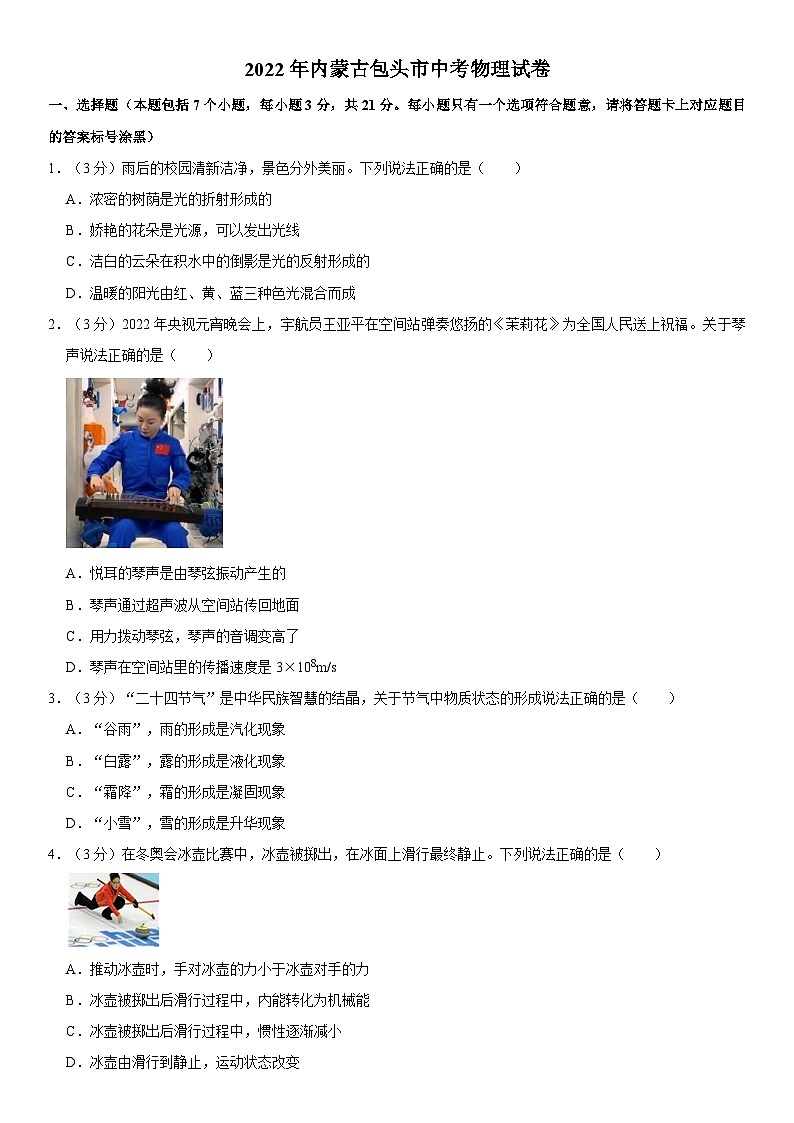

2022年内蒙古包头市中考物理试卷

这是一份2022年内蒙古包头市中考物理试卷，共18页。试卷主要包含了选择题，实验题，计算题等内容，欢迎下载使用。

1．（3分）雨后的校园清新洁净，景色分外美丽。下列说法正确的是（ ）
A．浓密的树荫是光的折射形成的
B．娇艳的花朵是光源，可以发出光线
C．洁白的云朵在积水中的倒影是光的反射形成的
D．温暖的阳光由红、黄、蓝三种色光混合而成
2．（3分）2022年央视元宵晚会上，宇航员王亚平在空间站弹奏悠扬的《茉莉花》为全国人民送上祝福。关于琴声说法正确的是（ ）
A．悦耳的琴声是由琴弦振动产生的
B．琴声通过超声波从空间站传回地面
C．用力拨动琴弦，琴声的音调变高了
D．琴声在空间站里的传播速度是3×108m/s
3．（3分）“二十四节气”是中华民族智慧的结晶，关于节气中物质状态的形成说法正确的是（ ）
A．“谷雨”，雨的形成是汽化现象
B．“白露”，露的形成是液化现象
C．“霜降”，霜的形成是凝固现象
D．“小雪”，雪的形成是升华现象
4．（3分）在冬奥会冰壶比赛中，冰壶被掷出，在冰面上滑行最终静止。下列说法正确的是（ ）
A．推动冰壶时，手对冰壶的力小于冰壶对手的力
B．冰壶被掷出后滑行过程中，内能转化为机械能
C．冰壶被掷出后滑行过程中，惯性逐渐减小
D．冰壶由滑行到静止，运动状态改变
5．（3分）图甲是磁悬浮台灯，灯泡内部装有磁体和半导体芯片，灯座内有如图乙所示电磁铁。灯座通电后，灯泡会悬浮在灯座上方，半导体芯片发光。下列说法正确的是（ ）
A．发光的半导体芯片电阻为零
B．灯泡悬浮是利用同名磁极相互排斥的原理
C．通电后电磁铁具有磁性说明磁能生电
D．通电后电磁铁的下端为S极
6．（3分）如图所示，轻质杠杆OB可绕O点转动，OA＝AB。在A点悬挂物体，在B点竖直向上拉动杠杆使其始终保持水平平衡，拉力为F。下列说法正确的是（ ）
A．F的大小为物重的2倍
B．物重增加5N，F的大小也增加5N
C．物体悬挂点右移，拉力F会增大
D．将F改为沿图中虚线方向，拉力F会减小
7．（3分）如图所示，电源电压为3V，R0的阻值为5Ω，滑动变阻器R的最大阻值为10Ω，a、b为滑动变阻器两个端点。闭合开关，下列说法正确的是（ ）
A．若将滑片移动到a端，电路仍能正常工作
B．滑片在b端时，电流表A1示数为0.3A
C．滑片由b端向a端移动，电流表A2示数变大
D．滑片移动到中点时，电流表A1与A2示数比为2：1
二、实验题（本题包括4个小题，第8题4分，第9题4分，第10题6分，第11题7分，共21分）
8．（4分）如图所示，小明利用凸透镜成像原理来研究电影放映时银幕上的影像情况。
（1）进入影院，小明发现银幕表面较为粗糙，观众在不同位置都可以看到银幕上的影像，这是因为光在银幕上发生了 反射。
（2）小明在银幕上看到了清晰的影像，这个影像相对于胶片上的图案是 （填“正立”或“倒立”）的。同时，影像又是放大的，是因为胶片放在了距离镜头 （填答案序号）的位置。
A.一倍焦距以内
B.一倍焦距到二倍焦距之间
C.二倍焦距以外
（3）放映过程中影像大小超出了银幕边界，要使影像缩小到银幕范围且仍然清晰，在放映机镜头靠近银幕的同时，还要将胶片到镜头的距离调 （填“大”或“小”）一些。
9．（4分）利用如图（a）所示的实验装置比较不同物质的吸热能力。
（1）实验时，选取质量 、初温相同的甲、乙两种不同液体，用相同的酒精灯加热，加热时液体温度升高，这是通过 方式来增大内能的。
（2）根据实验数据绘制的温度随时间变化关系如图（b）所示，分析可知， 液体的吸热能力更强。
（3）实验完成后，酒精灯中剩余酒精的热值 （填“变大”“变小”或“不变”）。
10．（6分）利用如图甲所示电路测量小灯泡正常发光时的电阻。已知电源电压为6V，R0的阻值为10Ω，小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，将图甲中的电路正确连接，导线不要交叉。闭合开关前，需将滑片移至 端。
（2）闭合开关移动滑片，发现小灯泡不发光，电压表V1示数接近电源电压，电压表V2无示数（接线均完好，导线无断路），故障原因可能是 。
（3）排除故障后，闭合开关移动滑片，电压表V2示数如图乙所示为 V，此时通过小灯泡的电流为 A。
（4）继续移动滑片，当电压表V1示数为5V时，小灯泡正常发光，此时小灯泡的电阻为 Ω。
11．（7分）兴趣小组利用弹簧测力计、物块、溢水杯、小桶、铁架台等器材验证阿基米德原理。（细线的质量和体积均忽略不计）
（1）使用弹簧测力计前，要将指针调在 位置。
（2）实验中所用物块的重力为 N。
（3）同学们发现溢水杯中未装满水，如图甲所示，这样实验会使测得的溢出水的重力 （填“偏大”或“偏小”）。
（4）溢水杯装满水后，将物块浸没在水中，如图乙所示，物块受到的浮力为 N，物块受到的浮力大小与它排开水所受的重力大小 。
（5）继续实验，将物块浸没在装满酒精的溢水杯中，如图丙所示，发现F5＞F3，说明物块受到的浮力大小与 有关。换用酒精再次实验的目的是 （填“减小误差”或“寻找普遍规律”）。
三、计算题（本题包括2个小题，第12题9分，第13题9分，共18分）
12．（9分）图甲为汽车倒车雷达中的距离报警器简化电路图。电源电压为12V，R0为定值电阻，Rs为距离传感器的核心部件，其阻值随传感器到障碍物距离变化关系如图乙所示。当传感器到障碍物距离为1.5m时，报警器开始报警，此时电路中报警电流为0.2A。
（1）由图乙可知开始报警时，Rs的阻值为 Ω；传感器到障碍物距离越近，Rs的阻值越 ；
（2）求R0的阻值；
（3）当传感器到障碍物距离为1m时，求Rs的电功率；
（4）保持起始报警电流不变，若要增大起始报警距离，请写出可行的做法（写出一条即可）。
13．（9分）如图所示，5G智能机器人安装有超声波雾化器自动喷枪，工作时，将消毒液均匀雾化到空气中进行消毒。下表为智能机器人的部分参数，其中额定雾化量是指雾化器工作1h能够雾化消毒液的体积。（g取10N/kg）
（1）求机器人未装消毒液且静止时，对水平地面的压强；
（2）未装消毒液，机器人在水平地面以0.5m/s速度匀速直线运动10min，机器人受到的阻力为自身重力的0.1倍，求牵引力做的功；
（3）装满消毒液，机器人总重力增加了160N，以额定雾化量消毒一段时间后，机器人对水平地面的压强减小了2×103Pa，求此次消毒所用的时间。
2022年内蒙古包头市中考物理试卷
参考答案与试题解析
一、选择题（本题包括7个小题，每小题3分，共21分。每小题只有一个选项符合题意，请将答题卡上对应题目的答案标号涂黑）
1．（3分）雨后的校园清新洁净，景色分外美丽。下列说法正确的是（ ）
A．浓密的树荫是光的折射形成的
B．娇艳的花朵是光源，可以发出光线
C．洁白的云朵在积水中的倒影是光的反射形成的
D．温暖的阳光由红、黄、蓝三种色光混合而成
【考点】光的反射现象；光的色散现象；光源；光在均匀介质中直线传播．
【答案】C
【分析】（1）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等，都表明光在同一种均匀介质中是沿直线传播的；
（2）自身能发光的物体是光源；
（3）倒影是由光的反射形成的；
（4）太阳光是复色光。
【解答】解：
A、树荫是树木的影子，由于光的直线传播，光射到不透明物体上，在不透明物体后面形成影子，故A错误；
B、娇艳的花朵自身不能发光，不是光源，花朵可以反射光线，故B错误；
C、洁白的云朵在积水中的倒影是属于平面镜成像，是由光的反射形成的，故C正确；
D、太阳光是白光，白光是由红、橙、黄、绿、蓝、靛、紫七种色光混合而成的，故D错误。
故选：C。
【点评】本题考查了光的直线传播、光的反射、光的色散等知识，难度不大。
2．（3分）2022年央视元宵晚会上，宇航员王亚平在空间站弹奏悠扬的《茉莉花》为全国人民送上祝福。关于琴声说法正确的是（ ）
A．悦耳的琴声是由琴弦振动产生的
B．琴声通过超声波从空间站传回地面
C．用力拨动琴弦，琴声的音调变高了
D．琴声在空间站里的传播速度是3×108m/s
【考点】声音的产生；声音的传播条件；声音在不同介质中的传播速度；响度与振幅的关系．
【答案】A
【分析】（1）声音是由物体的振动产生的；
（2）声音的传播需要介质，固体、液体、气体都可以传播声音；电磁波的传播不需要介质；
（3）声音有三个特性，即音调、响度、音色。音调是指声音的高低，其与物体振动的频率有关；响度是指声音的大小，与振幅及距声源的距离有关；
（4）声音在空气中的传播速度约为340m/s。
【解答】解：A、声音是由物体的振动产生的，琴声是琴弦的振动产生的，故A正确；
B、声音不能在真空中传播，琴声通过电磁波从空间站传回地面，故B错误；
C、用力拨动琴弦，琴弦的振幅变大，琴声的响度变大了，故C错误；
D、琴声在空间站里的传播速度大约是340m/s，故D错误。
故选：A。
【点评】本题考查声音的综合利用，要求学生对声音及其特性等知识点全面掌握。
3．（3分）“二十四节气”是中华民族智慧的结晶，关于节气中物质状态的形成说法正确的是（ ）
A．“谷雨”，雨的形成是汽化现象
B．“白露”，露的形成是液化现象
C．“霜降”，霜的形成是凝固现象
D．“小雪”，雪的形成是升华现象
【考点】液化及液化的放热特点；升华和凝华的定义与特点．
【答案】B
【分析】物质由气态直接变为固态的过程叫凝华，物质由固态直接变为气态的过程叫升华；物质由气态变为液态的过程叫液化，物质由液态变为气态的过程叫汽化；物质由固态变为液态的过程叫熔化，物质由液态变为固态的过程叫凝固。
【解答】解：A、雨是空气中水蒸气遇冷液化形成的，故A错误；
B、露是由空气中的水蒸气遇冷形成的小水珠，属于液化现象，故B正确；
C、霜是固态的小冰晶，是由空气中的水蒸气遇冷形成的，属于凝华现象，故C错误；
D、雪是由空气中的水蒸气遇冷形成的，属于凝华现象，故D错误。
故选：B。
【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
4．（3分）在冬奥会冰壶比赛中，冰壶被掷出，在冰面上滑行最终静止。下列说法正确的是（ ）
A．推动冰壶时，手对冰壶的力小于冰壶对手的力
B．冰壶被掷出后滑行过程中，内能转化为机械能
C．冰壶被掷出后滑行过程中，惯性逐渐减小
D．冰壶由滑行到静止，运动状态改变
【考点】惯性与惯性现象；力与运动的关系；力作用的相互性．
【答案】D
【分析】（1）物体间力的作用是相互的；
（2）做功可以改变物体的内能，当对物体做功时，机械能转化为内能；
（3）任何物体都具有惯性，惯性是物体保持原运动状态不变的性质，只与物体的质量有关；
（4）冰壶掷出后受到摩擦力作用，摩擦力不断改变冰壶的运动状态。
【解答】解：A、因为物体间力的作用是相互的，所以推动冰壶时，手对冰壶的力等于冰壶对手的力，故A错误；
B、冰壶在滑行过程中克服摩擦做功，机械能转化为内能，故B错误；
C、冰壶运动员掷出去的冰壶继续向前滑行过程中，质量不变，惯性不变，故C错误；
D、冰壶被掷出之后，冰壶在冰面上滑行时受到冰面的摩擦阻力作用，摩擦力不断改变冰壶的运动状态，故D正确。
故选：D。
【点评】通过冰壶比赛这个体育运动考查惯性、力改变物体的运动状态等，实际上每一项体育比赛中都包含了物理知识，认真观察。
5．（3分）图甲是磁悬浮台灯，灯泡内部装有磁体和半导体芯片，灯座内有如图乙所示电磁铁。灯座通电后，灯泡会悬浮在灯座上方，半导体芯片发光。下列说法正确的是（ ）
A．发光的半导体芯片电阻为零
B．灯泡悬浮是利用同名磁极相互排斥的原理
C．通电后电磁铁具有磁性说明磁能生电
D．通电后电磁铁的下端为S极
【考点】磁极间的相互作用；安培定则．
【答案】B
【分析】（1）半导体的导电性能介于导体和绝缘体之间，具有一定的电阻值；
（2）同名磁极相互排斥、异名磁极相互吸引；
（3）电磁铁是利用电流的磁效应来工作的，说明电能生磁；
（4）根据安培定则判定电磁铁的极性。
【解答】解：A、半导体具有一定的电阻，而超导体的电阻为0，故A错误；
B、灯泡之所以能悬浮，是利用了同名磁极相互排斥的原理，故B正确；
C、通电后电磁铁具有磁性说明电生磁，即电流的磁效应，故C错误；
D、当开关闭合时，电流从电磁铁的上端流入，根据安培定则可知，电磁铁的下端为N极，故D错误。
故选：B。
【点评】本题考查了学生对电流的磁效应、安培定则、磁极间的相互作用以及半导体特点的理解和掌握，属于基础性题目。
6．（3分）如图所示，轻质杠杆OB可绕O点转动，OA＝AB。在A点悬挂物体，在B点竖直向上拉动杠杆使其始终保持水平平衡，拉力为F。下列说法正确的是（ ）
A．F的大小为物重的2倍
B．物重增加5N，F的大小也增加5N
C．物体悬挂点右移，拉力F会增大
D．将F改为沿图中虚线方向，拉力F会减小
【考点】杠杆的平衡条件；杠杆的动态平衡分析．
【答案】C
【分析】（1）根据杠杆的平衡条件求出拉力的大小；
（2）根据杠杆的平衡条件分析；
（3）根据力臂的变化，利用杠杆的平衡条件分析动力的变化；
（4）力臂是指从支点到力的作用线的距离。将F改为沿图中虚线方向，拉力的力臂变小。
【解答】解：
A、由图可知，OA＝AB，阻力的力臂为动力力臂的一半，根据杠杆的平衡条件F×OB＝G×OA可知，拉力F的大小为物重的二分之一，故A错误；
B、若物重增加5N，根据杠杆的平衡条件可知，F的变化量为5N×＝2.5N，故B错误；
C、当悬挂点右移时，动力臂、阻力不变，阻力臂变大，则动力F将变大，故C正确；
D、保持杠杆在水平位置平衡，将拉力F转至虚线位置时，拉力的力臂变小，因为阻力与阻力臂不变，由杠杆的平衡条件可知，拉力变大，故D错误。
故选：C。
【点评】本题主要考查对杠杆平衡条件以及力臂概念的记忆，是一道基础题目，不难解决。
7．（3分）如图所示，电源电压为3V，R0的阻值为5Ω，滑动变阻器R的最大阻值为10Ω，a、b为滑动变阻器两个端点。闭合开关，下列说法正确的是（ ）
A．若将滑片移动到a端，电路仍能正常工作
B．滑片在b端时，电流表A1示数为0.3A
C．滑片由b端向a端移动，电流表A2示数变大
D．滑片移动到中点时，电流表A1与A2示数比为2：1
【考点】电路的动态分析；欧姆定律的应用．
【答案】D
【分析】由电路图知滑动变阻器与定值电阻并联，电流表A1测量干路的电流，电流表A2测量通过定值电阻的电流；
（1）若将滑片移动到a端，滑动变阻器的电阻为零，相当于导线，会造成电源短路；
（2）滑片在b端时，滑动变阻器的最大电阻与定值电阻R0并联，由欧姆定律算出通过定值电阻R0和滑动变阻器R的电流，由并联电路电流的规律算出干路电流，即电流表A1的示数；
（3）根据并联电路各支路互不影响判断出滑片由b端向a端移动时通过定值电阻电流的变化；
（4）滑片移动到中点时，滑动变阻器的电阻为×10Ω＝5Ω，此时滑动变阻器的电阻与定值电阻R0的阻值相等，由于并联电路各支路电压相等，根据欧姆定律I＝判断出通过两电阻电流的关系，进而算出电流表A1与A2示数比。
【解答】解：由电路图知滑动变阻器与定值电阻并联，电流表A1测量干路的电流，电流表A2测量通过定值电阻的电流；
A、若将滑片移动到a端，滑动变阻器的电阻为零，相当于导线，会造成电源短路，电路不能正常工作，故A错误；
B、滑片在b端时，滑动变阻器的最大电阻与定值电阻R0并联，
通过定值电阻R0的电流为：
I0＝＝＝0.6A，
通过滑动变阻器R的电流为：
IR＝＝＝0.3A，
根据并联电路电流的规律知干路电流为：
I＝I0+IR＝0.6A+0.3A＝0.9A，故电流表A1示数为0.9A，故B错误；
C、由于并联电路各支路互不影响，所以滑片由b端向a端移动时，通过定值电阻的电流不变，电流表A2示数不变，故C错误；
D、滑片移动到中点时，滑动变阻器的电阻为×10Ω＝5Ω，此时滑动变阻器的电阻与定值电阻R0的阻值相等，由于并联电路各支路电压相等，由欧姆定律I＝知通过两电阻的电流相同，则电流表A1与A2示数比为：＝＝＝，故D正确。
故选：D。
【点评】本题考查了欧姆定律的应用以及并联电路的特点等知识，掌握电路的连接是解题的关键。
二、实验题（本题包括4个小题，第8题4分，第9题4分，第10题6分，第11题7分，共21分）
8．（4分）如图所示，小明利用凸透镜成像原理来研究电影放映时银幕上的影像情况。
（1）进入影院，小明发现银幕表面较为粗糙，观众在不同位置都可以看到银幕上的影像，这是因为光在银幕上发生了 漫 反射。
（2）小明在银幕上看到了清晰的影像，这个影像相对于胶片上的图案是 倒立 （填“正立”或“倒立”）的。同时，影像又是放大的，是因为胶片放在了距离镜头 B （填答案序号）的位置。
A.一倍焦距以内
B.一倍焦距到二倍焦距之间
C.二倍焦距以外
（3）放映过程中影像大小超出了银幕边界，要使影像缩小到银幕范围且仍然清晰，在放映机镜头靠近银幕的同时，还要将胶片到镜头的距离调 大 （填“大”或“小”）一些。
【考点】凸透镜成像规律的其他应用．
【答案】见试题解答内容
【分析】（1）光的反射包括镜面反射和漫反射；
（2）幻灯机是利用凸透镜成倒立、放大的实像原理工作的，此时物距2f＞u＞f，像距v＞2f；
（3）凸透镜成实像时，物远像近像变小。
【解答】解：（1）坐在电影院内不同位置的观众都能看到银幕上的影像，是由于光发生了漫反射；
（2）电影放映机的镜头相当于一个凸透镜，可以成倒立、放大的实像，则此时物距2f＞u＞f，即胶片应放在一倍焦距到二倍焦距之间，故选B；
（3）要使银幕上的像更小，像距变小，物距变大，放映机靠近银幕时，要将胶片到镜头的距离调大。
故答案为：（1）漫；（2）倒立；B；（3）大。
【点评】此题主要考查了有关凸透镜成像的规律及应用。一定要熟练掌握规律的内容，特别是成像特点与物距之间的关系。
9．（4分）利用如图（a）所示的实验装置比较不同物质的吸热能力。
（1）实验时，选取质量 相等 、初温相同的甲、乙两种不同液体，用相同的酒精灯加热，加热时液体温度升高，这是通过 热传递 方式来增大内能的。
（2）根据实验数据绘制的温度随时间变化关系如图（b）所示，分析可知， 乙 液体的吸热能力更强。
（3）实验完成后，酒精灯中剩余酒精的热值 不变 （填“变大”“变小”或“不变”）。
【考点】实验 比较不同物质吸热的情况；燃料的热值及其计算．
【答案】见试题解答内容
【分析】（1）比较物质吸热能力实验需要应用控制变量法，根据控制变量法的要求分析答题；改变物体内能的方法有两种：做功和热传递；
（2）根据比较物质吸热能力的方法（使相同质量的不同物质升高相同的温度，比较吸收的热量，即比较加热时间，吸收热量多的吸热能力强）确定哪种物质的吸热能力强（即比热容大）；
（3）热值是燃料的一种特性，与燃料的种类和状态有关，而与质量、体积无关。
【解答】解：（1）探究物质吸热能力实验，实验中应量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中；用相同的酒精灯加热，加热时液体吸收热量，温度升高，是通过热传递的方式增大内能的；
（2）因质量相等的甲和乙两种液体，在升高相同温度时，乙的加热时间长，乙吸热多，所以乙的吸热能力强；
（3）热值是燃料的一种特性，不随质量的改变而改变，故酒精灯中剩余的酒精热值不变。
故答案为：（1）相等；热传递；（2）乙；（3）不变。
【点评】本题是探究不同物质吸热能力强弱的实验，考查了控制变量法、转换法的应用和比较吸热能力的方法，为热学中的重要实验。
10．（6分）利用如图甲所示电路测量小灯泡正常发光时的电阻。已知电源电压为6V，R0的阻值为10Ω，小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，将图甲中的电路正确连接，导线不要交叉。闭合开关前，需将滑片移至 左 端。
（2）闭合开关移动滑片，发现小灯泡不发光，电压表V1示数接近电源电压，电压表V2无示数（接线均完好，导线无断路），故障原因可能是 小灯泡断路 。
（3）排除故障后，闭合开关移动滑片，电压表V2示数如图乙所示为 1.5 V，此时通过小灯泡的电流为 0.15 A。
（4）继续移动滑片，当电压表V1示数为5V时，小灯泡正常发光，此时小灯泡的电阻为 10 Ω。
【考点】实验 伏安法测电阻．
【答案】（1）如图所示；左；（2）小灯泡断路；（3）1.5；0.15；（4）10。
【分析】（1）滑动变阻器采用一上一下接法；闭合开关前，滑动变阻器的滑片P要滑至最大阻值；
（2）小灯泡不发光，说明电路断路，电压表V1示数接近电源电压，电压表V2无示数（接线均完好，导线无断路），可能是小灯泡断路；
（3）电压表读数时要注意量程和分度值；串联电路电流处处相等，通过小灯泡的电流等于通过R0的电流，根据欧姆定律可得电流大小；
（4）当电压表V1示数为5V时，小灯泡正常发光，小灯泡两端电压为额定电压2.5V，串联电路分压原理可知R0两端电压；根据欧姆定律可知电路电流和小灯泡的阻值。
【解答】解：（1）滑动变阻器采用一上一下接法，如图所示
；
滑动变阻器下接线柱在右端，所以滑片要移至最左端，此时滑动变阻器以最大阻值接入电路；
（2）小灯泡不发光，说明电路断路，电压表V1示数接近电源电压，电压表V2无示数（接线均完好，导线无断路），可能是小灯泡断路；
（3）电压表量程为0～3V，分度值为0.1A，读数为1.5V；串联电路电流处处相等，通过小灯泡的电流等于通过R0的电流，I0＝＝＝0.15A；
（4）当电压表V1示数为5V时，小灯泡正常发光，小灯泡两端电压为2.5V，则R0两端电压U′0＝U1﹣U额＝5V﹣2.5V＝2.5V；
通过R0的电流I′0＝＝＝0.25A；小灯泡电阻RL＝＝＝10Ω。
故答案为：（1）如图所示；左；（2）小灯泡断路；（3）1.5；0.15；（4）10。
【点评】本题考查了伏安法测电阻电阻的相关内容，难度不大。
11．（7分）兴趣小组利用弹簧测力计、物块、溢水杯、小桶、铁架台等器材验证阿基米德原理。（细线的质量和体积均忽略不计）
（1）使用弹簧测力计前，要将指针调在 零刻度线 位置。
（2）实验中所用物块的重力为 4 N。
（3）同学们发现溢水杯中未装满水，如图甲所示，这样实验会使测得的溢出水的重力 偏小 （填“偏大”或“偏小”）。
（4）溢水杯装满水后，将物块浸没在水中，如图乙所示，物块受到的浮力为 1 N，物块受到的浮力大小与它排开水所受的重力大小 相等 。
（5）继续实验，将物块浸没在装满酒精的溢水杯中，如图丙所示，发现F5＞F3，说明物块受到的浮力大小与 液体密度 有关。换用酒精再次实验的目的是 寻找普遍规律 （填“减小误差”或“寻找普遍规律”）。
【考点】探究浮力大小与哪些因素有关．
【答案】见试题解答内容
【分析】（1）测力计使用前，要观察弹簧测力计的量程、零刻度线和分度值。
（2）据图读出物块所受重力。
（3）根据物块排开水所受的重力G排等于桶和排开水的总重减去空桶的重即可分析判断。
（4）根据F浮＝G﹣F求出物块浸没在水中受到的浮力；
物块排开水所受的重力等于物块浸没时溢水杯流入空桶中水的重力。
（5）改变液体的密度，根据弹簧测力计示数的变化判断出浮力的变化，进而得出结论；为了使实验具有普遍性，换其他液体继续实验。
【解答】解：（1）测量物体重力前应先观察弹簧测力计的量程、分度值，并观察指针是否指在零刻度线；
（2）由图甲可知，物体的重力为4N；
（3）物体放入水中前，溢水杯应该是满水的，否则小桶内所盛的水将小于物体排开水的体积，物块排开水所受的重力变小，所以，测得排开水的重力会偏小；
（4）物块的重力大小是4N，物块浸没在水中弹簧测力计示数是3N，
物块浸没在水中受到的浮力：F浮＝F1﹣F3＝4N﹣3N＝1N；
物块排开水所受的重力可以由实验步骤乙和甲得到，物块排开水所受的重力：G排＝F4﹣F2＝1.5N﹣0.5N＝1N；
（5）酒精代替水继续实验，发现此时的F3变大，由称重法可知浮力变小，排开液体的体积相同，液体的密度不同，浮力不同，说明浮力的大小与液体的密度有关；为了使实验具有普遍性，用酒精继续实验。
故答案为：（1）零刻度线；（2）4；（3）偏小；（4）1；相等；（5）液体密度（液体种类）；寻找普遍规律。
【点评】本题综合考查了阿基米德原理实验的知识，在“探究浮力的大小”实验中，用“称量法”测出物体受到的浮力，即F浮＝G﹣F拉，属于常考点。
三、计算题（本题包括2个小题，第12题9分，第13题9分，共18分）
12．（9分）图甲为汽车倒车雷达中的距离报警器简化电路图。电源电压为12V，R0为定值电阻，Rs为距离传感器的核心部件，其阻值随传感器到障碍物距离变化关系如图乙所示。当传感器到障碍物距离为1.5m时，报警器开始报警，此时电路中报警电流为0.2A。
（1）由图乙可知开始报警时，Rs的阻值为 40 Ω；传感器到障碍物距离越近，Rs的阻值越 小 ；
（2）求R0的阻值；
（3）当传感器到障碍物距离为1m时，求Rs的电功率；
（4）保持起始报警电流不变，若要增大起始报警距离，请写出可行的做法（写出一条即可）。
【考点】欧姆定律的应用；电功率的计算．
【答案】见试题解答内容
【分析】（1）从分析图乙可知Rs的阻值和Rs的阻值与传感器到障碍物距离的关系；
（2）结合欧姆定律和串联电路特点计算出R0的阻值；
（3）先计算出电路中的电流，再用P＝I2R计算出Rs的电功率；
（4）结合欧姆定律分析增大起始报警距离，可行的做法。
【解答】解：（1）从图乙可知：传感器到障碍物距离越近，Rs的阻值越小；当传感器到障碍物距离为1.5m时，Rs的阻值为40Ω；
（2）报警器开始报警，此时电路中报警电流为0.2A，电路中的总电阻：＝＝60Ω，R0的阻值：R0＝R﹣Rs＝60Ω﹣40Ω＝20Ω；
（3）当传感器到障碍物距离为1m时Rs的阻值为20Ω，此时电路中的总电阻：R′＝Rs′+R0＝20Ω+20Ω＝40Ω，电路中的电流：I′＝＝＝0.3A，Rs的电功率：P＝I′2Rs′＝（0.3）2×20Ω＝1.8W；
（4）增大起始报警距离时，Rs的阻值变大，保持起始报警电流不变，即串联电路中的总电阻不变，可以减小R0的阻值。
答：（1）40；小；
（2）R0的阻值为20Ω；
（3）Rs的电功率为1.8W；
（4）可以减小R0的阻值来增大起始报警距离。
【点评】本题考查欧姆定律和电功率的应用，重点是掌握串联电路特点和欧姆定律，有一定难度。
13．（9分）如图所示，5G智能机器人安装有超声波雾化器自动喷枪，工作时，将消毒液均匀雾化到空气中进行消毒。下表为智能机器人的部分参数，其中额定雾化量是指雾化器工作1h能够雾化消毒液的体积。（g取10N/kg）
（1）求机器人未装消毒液且静止时，对水平地面的压强；
（2）未装消毒液，机器人在水平地面以0.5m/s速度匀速直线运动10min，机器人受到的阻力为自身重力的0.1倍，求牵引力做的功；
（3）装满消毒液，机器人总重力增加了160N，以额定雾化量消毒一段时间后，机器人对水平地面的压强减小了2×103Pa，求此次消毒所用的时间。
【考点】压强的计算；功的计算和公式的应用；速度的计算和公式的应用．
【答案】见试题解答内容
【分析】（1）在水平地面上的物体，对地面的压力等于其所受的重力，则F＝G，根据公式p＝求出对地面的压强；
（2）根据阻力与重力的关系可以得出机器人受到的阻力，由二力平衡计算出牵引力大小，最后根据W＝Fs计算牵引力做的功；
（3）由题意知消毒液的重力等于机器人总重力的增加量，根据G＝mg算出液体的质量，由密度公式算出液体的密度；
减小的液体的重力等于机器人对水平地面的压力的减小量，由G＝mg算出减小的液体的质量，根据密度公式算出减小的液体的体积，由表格的额定雾化量算出此次消毒所用的时间。
【解答】解：（1）机器人未装消毒液时，自身的重力G＝500N，
机器人对水平路面的压力：
F＝G＝500N；
受力面积S＝200cm2＝0.02m2，
对水平地面的压强：
p＝＝＝2.5×104Pa；
（2）根据v＝知机器人运动的距离为：
s＝vt＝0.5m/s×600s＝300m，
机器人受到的阻力为：f＝0.1G＝0.1×500N＝50N，
因为机器人在水平方向做匀速直线运动，所以牵引力等于阻力，即F＝f＝50N；
牵引力做的功为：
W＝Fs＝50N×300m＝15000J；
（3）由题意知消毒液的重力等于机器人总重力的增加量，根据G＝mg知液体的质量为：
m液＝＝＝16kg，
液体的密度为：
ρ液＝＝＝0.8×103kg/m3，
减小的液体的重力等于机器人对水平地面的压力的减小量，即ΔG＝ΔF＝ΔpS＝2×103Pa×200×10﹣4m2＝40N，
减小的液体的质量为：Δm液＝＝＝4kg，
减小的液体的体积为：
ΔV＝＝＝5×10﹣3m3＝5L，
额定雾化量为10L/h，
此次消毒所用的时间为：
t＝＝0.5h。
答：（1）机器人未装消毒液且静止时，对水平地面的压强为2.5×104Pa；
（2）牵引力做的功为15000J；
（3）装满消毒液，机器人总重力增加了160N，以额定雾化量消毒一段时间后，机器人对水平地面的压强减小了2×103Pa，此次消毒所用的时间为0.5h。
【点评】本题考查了压强公式、做功公式以及密度公式的应用等知识，是一道综合题，有一定的难度。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2024/2/1 8:45:11；用户：实事求是；邮箱：18347280726；学号：37790395

水箱容积
额定雾化量
自身重力
履带总触地面积
20L
10L/h
500N
200cm2
水箱容积
额定雾化量
自身重力
履带总触地面积
20L
10L/h
500N
200cm2
