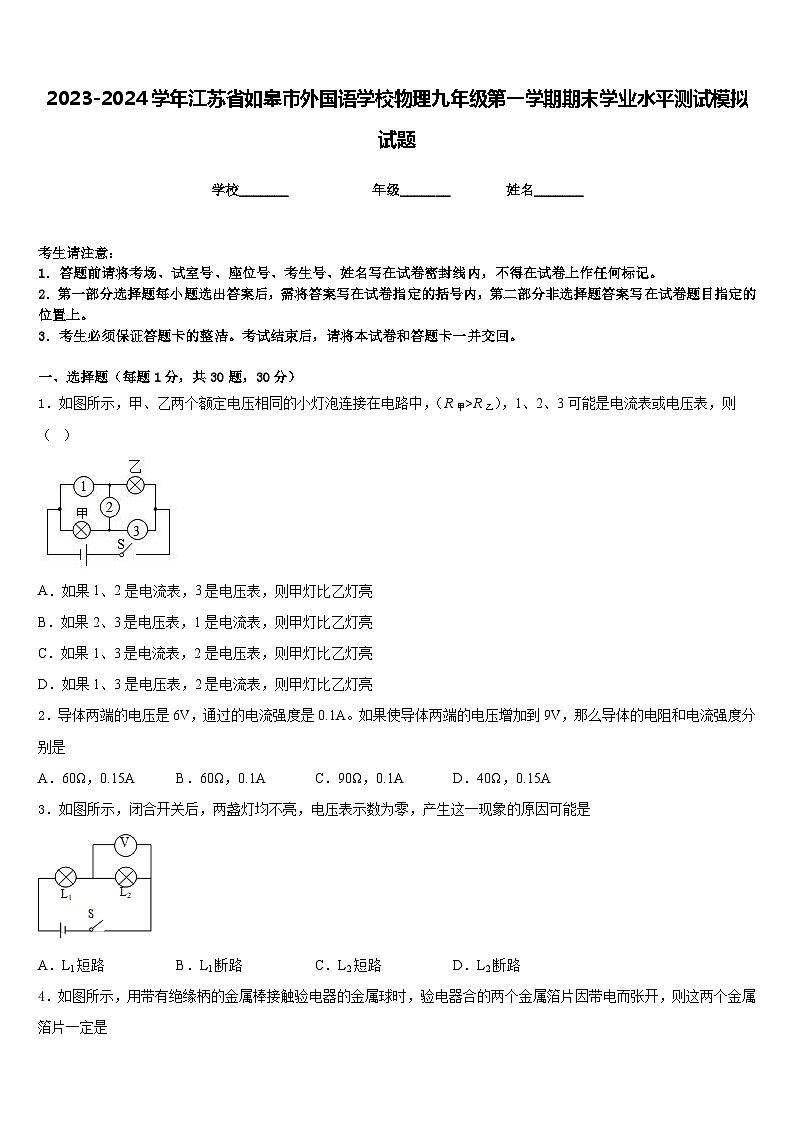

2023-2024学年江苏省如皋市外国语学校物理九年级第一学期期末学业水平测试模拟试题含答案

这是一份2023-2024学年江苏省如皋市外国语学校物理九年级第一学期期末学业水平测试模拟试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，下列用电器中不属于电热器的是，下列说法错误的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，甲、乙两个额定电压相同的小灯泡连接在电路中，（R甲>R乙），1、2、3可能是电流表或电压表，则（ ）
A．如果1、2是电流表，3是电压表，则甲灯比乙灯亮
B．如果2、3是电压表，1是电流表，则甲灯比乙灯亮
C．如果1、3是电流表，2是电压表，则甲灯比乙灯亮
D．如果1、3是电压表，2是电流表，则甲灯比乙灯亮
2．导体两端的电压是6V，通过的电流强度是0.1A。如果使导体两端的电压增加到9V，那么导体的电阻和电流强度分别是
A．60Ω，0.15AB．60Ω，0.1AC．90Ω，0.1AD．40Ω，0.15A
3．如图所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是
A．L1短路B．L1断路C．L2短路D．L2断路
4．如图所示，用带有绝缘柄的金属棒接触验电器的金属球时，验电器合的两个金属箔片因带电而张开，则这两个金属箔片一定是
A．带正电B．带负电C．带同种电荷D．带异种电荷
5．下列用电器中不属于电热器的是
A．电暖器
B．电水壶
C．电炉
D．电风扇
6．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的图象，下列结论与图象相符的是
A．电阻一定时，电流与电压成正比
B．电阻一定时，电压与电流成正比
C．电压一定时，电流与电阻成反比
D．电压一定时，电阻与电流成反比
7．下列关于磁场和磁感线， 说法正确的是
A．两条磁感线可以相交
B．磁感线和磁场都是真实存在的
C．两条磁感线中间没有磁场
D．磁感线不仅可以描述磁场的方向还可以描述磁场的强弱
8．某同学用同一把刻度尺对同一物体的长度进行了4次测量,结果如下:12.34cm、12.36cm、12.35cm、12.55cm,则该物体的长度应记为
A．12.40cmB．12.55cm C．12.36cm D．12.35cm
9．下列说法错误的是（ ）
A．温度越高，构成物体的大量分子无规则运动越剧烈B．实验表明，减少物体的内能可以做功
C．柴油机和汽油机的工作原理完全相同D．研究数据表明，蒸汽机的效率低，柴油机的效率高
10．如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（ ）
A．R1的阻值是20Ω
B．电源电压是16V
C．该电路的最大电功率为7.2W
D．当电流表的示数是0.4A时，R2接入电路的阻值是30Ω
11．一盏标有“220V 25W”的电灯甲和一盏标有“36V 25W”的电灯乙，当它们都正常发光时
A．甲灯亮 B．两灯一样亮 C．乙灯亮 D．无法判断
12．为监测教室环境中 PM2.5 的浓度，创客社团的四位同学分别设计了如图所示的电路 图，其中电源两端电压保持不变，R1是定值电阻，R2是气敏电阻（阻值随 PM2.5 浓度增大而减小）．现要求 PM2.5 浓度越大，电表的示数就越大，则符合要求的电路图是
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．用8N的水平拉力，使质量为10kg的物体沿水平方向匀速移动10m，则拉力做的功是______J，重力做的功是______J。
14．内能的单位是________。用搓手的方法可以使手暖和，这是用_____的方法增加手的内能，用暖水袋使手暖和，这是用_____方法增加了手的内能。
15．信阳“毛尖”深受人们喜爱，在制茶过程中，通过加热能使新鲜茶叶中的水分快速________(填物态变化名称)，这便是制茶工序中的“杀青”．用高温开水能很快泡出茶香、茶色，这是因为温度越高，_____越剧烈．
16．当电阻R1两端电压为3V时通过的电流为0.2A，则R1的电阻为_______Ω，当它与R2=5Ω并联工作时，电功率之比P1：P2=_______，电流之比I1：I2=_______．
三、实验题（共12分）
17．（4分）小明利用图甲电路来探究电流与电阻的关系，他在实验中控制电压表示数为U0不变，相关器材规格已在图中标明。
(1)小明按照图甲连好电路；
(2)闭合开关前，滑动变阻器的滑片应置于图中最______(选填“左”或“右”)端；
(3)闭合开关，将电阻箱调至某阻值，调节滑动变阻器时，他发现电压表示数始终为零而电流表示数有明显变化，经检查是由于某处短路而造成的，则被短路的元件是_________；
(4)排除故障后小明调节电阻箱阻值R，进行了多次实验，其中将连入20Ω电阻改为10Ω时应将滑动变阻器的滑片向_____(选填“左”或“右”)端移动，这一过程中眼睛要一直观察电压表示数的变化。
(5)小明根据记录的多组实验数据绘制出了I与的关系图线如图乙所示，由此可知U0=______V，电流与电阻的倒数成________；
(6)通过分析小明得出了实验结论：在电压一定时，________。
18．（4分）小肖同学到实验室做“测量小灯泡功率”的分组实验，待测小灯泡的额定电压为2.5V，电阻约为10Ω，实验室有如下器材∶
A．电源U(电压为6V)
B．电流表A(0~0.6A，0~3A)
C．电压表(0~3V，015V)
D．滑动变阻器R1(20Ω，0.1A)
E.滑动变阻器R2(30Ω，0.5A)
F.滑动变阻器R3(50Ω，1A)
G.开关S，导线若干
(1)在图甲的虚线框内画出本实验应该采用的实验电路图__________；
(2)本实验原理是______________；
(3)实验应该选用的最合适的滑动变阻器是___________(填器材代号)；
(4)经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图乙所示，此时小灯泡的电功率是___________W；
(5)他完成实验后，在帮助其它实验小组的过程中，发现该实验小用的实验记是分析如表：
你认为该小组的数据处理过程是否正确？答：____________________________________________。理由是∶______________________。
19．（4分）宁宁和同学们在“探究电流与电压的关系”的实验中，电源电压恒为3 V，电阻R的阻值为5Ω:
（1）宁宁和同学们经过讨论，依次完成了两次实验电路设计，如图所示。由图甲改进为图乙是因为滑动变阻器既能保护电路，又能_________________________。
（2）按照电路图乙连接好电路，且把滑动变阻器的滑片调到阻值最大处，接下来的操作是:_____调节滑动变阻器的滑片P，记录电压表与电流表数值，如下表所示:
①获得第2组数据后，要想得到第3组数据，应将滑片P向______ (填 “左”或“右”)端调节。
②下列实验中进行多次实验的目的与本实验相同的是________。
A．探究并联电路中干路电流与各支路电流的关系
B．伏安法测电阻
③分析表中数据可得出结论：________通过导体的电流与导体两端的电压成正比。
四、作图题（共16分）
20．（8分）请用笔画线表示导线，将图中的插座正确接入家庭电路中；
（_____）
21．（8分）请用笔画线代替导线，按以下要求完成电路的连接：(1)L1和L2并联；(2)开关S1只控制L1,开关S2只控制L2。
（___________）
五、计算题（共22分）
22．（10分）某家庭用的燃气热水器，将20 kg的水从10 ℃加热到60 ℃，完全燃烧了0.21 m3的煤气。已知水的比热容为4.2×103 J/(kg·℃)，煤气的热值为4×107 J/m3，求：
(1)煤气完全燃烧放出的热量；
(2)20 kg的水从10℃加热到60℃吸收的热量；
(3)该热水器烧水的效率。
23．（12分）某同学现有两块质量均为10g铁片和某合金片，测得两者的初始温度均为20℃。
(1)他先用力快速地将铁片反复弯折若干次，测得其温度为40℃。然后又以同样的方式将合金片弯折相同的次数，测得其温度为45℃，则该合金片的比热容为多大？（不计热量损失，c铁=0.5×103J/(kg·℃））
(2)冷却到20℃后，接着他又将两金属片串联，接在电压为6V的电源两端，通电50s后，测得铁片和合金片的温度分别为40℃和70℃，不计热量损失，则两金属片的电阻分别为多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、B
4、C
5、D
6、C
7、D
8、D
9、C
10、A
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、80 0
14、焦耳 做功 热传递
15、汽化 分子的无规则运动
16、15 1：3 1：3
三、实验题（共12分）
17、左 电阻箱（或电压表） 右 2 正比 电流与电阻成反比
18、 P=UI F 0.40 不合理 额定功率是指额定电压下的功率，不能将不同电压下的功率取平均值
19、调节电阻两端电压 闭合开关 左 A 在电阻一定时
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 8.4×106J；(2) 4.2×106J；(3) 50%
23、 (1) (2)18Ω 0.9Ω
实验序号
小灯泡两端的电压U/V
通过灯的电流表I/A
小灯泡的电功率P/W
额定功率P/W
1
2.0
0.24
0.48
2
2.5
0.28
0.70
3
3.0
0.32
0.96
实验次数
1
2
3
4
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.2
0.3
0.4
0.5
