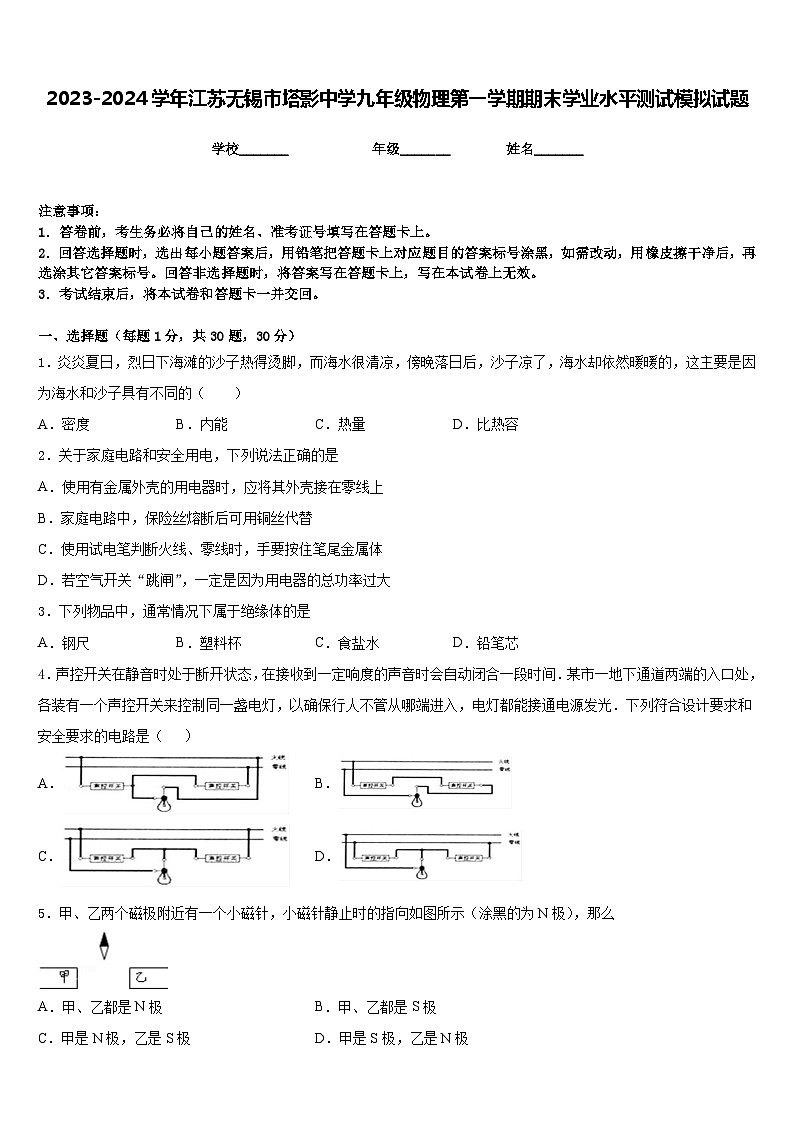

2023-2024学年江苏无锡市塔影中学九年级物理第一学期期末学业水平测试模拟试题含答案

这是一份2023-2024学年江苏无锡市塔影中学九年级物理第一学期期末学业水平测试模拟试题含答案，共8页。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．炎炎夏日，烈日下海滩的沙子热得烫脚，而海水很清凉，傍晚落日后，沙子凉了，海水却依然暖暖的，这主要是因为海水和沙子具有不同的（ ）
A．密度B．内能C．热量D．比热容
2．关于家庭电路和安全用电，下列说法正确的是
A．使用有金属外壳的用电器时，应将其外壳接在零线上
B．家庭电路中，保险丝熔断后可用铜丝代替
C．使用试电笔判断火线、零线时，手要按住笔尾金属体
D．若空气开关“跳闸”，一定是因为用电器的总功率过大
3．下列物品中，通常情况下属于绝缘体的是
A．钢尺B．塑料杯C．食盐水D．铅笔芯
4．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间．某市一地下通道两端的入口处，各装有一个声控开关来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光．下列符合设计要求和安全要求的电路是（ ）
A．B．
C．D．
5．甲、乙两个磁极附近有一个小磁针，小磁针静止时的指向如图所示（涂黑的为N极），那么
A．甲、乙都是N极B．甲、乙都是S极
C．甲是N极，乙是S极D．甲是S极，乙是N极

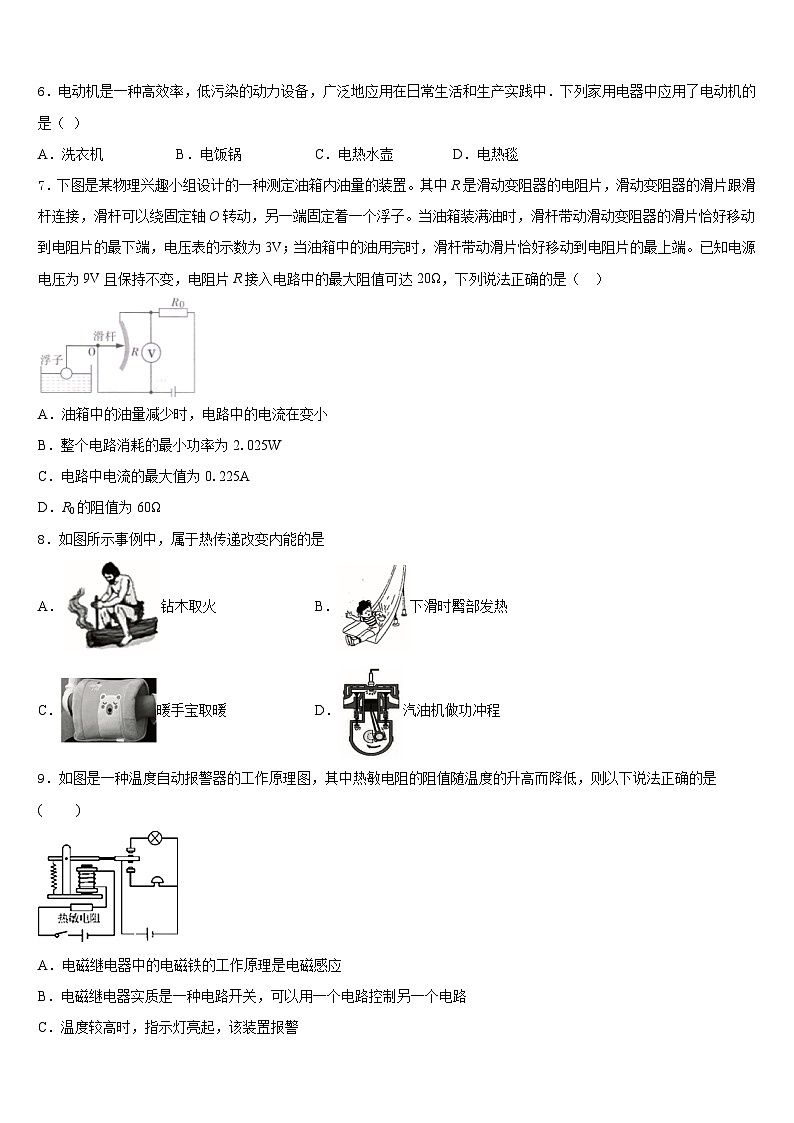

6．电动机是一种高效率，低污染的动力设备，广泛地应用在日常生活和生产实践中．下列家用电器中应用了电动机的是（ ）
A．洗衣机B．电饭锅C．电热水壶D．电热毯
7．下图是某物理兴趣小组设计的一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。当油箱装满油时，滑杆带动滑动变阻器的滑片恰好移动到电阻片的最下端，电压表的示数为3V；当油箱中的油用完时，滑杆带动滑片恰好移动到电阻片的最上端。已知电源电压为9V且保持不变，电阻片R接入电路中的最大阻值可达20Ω，下列说法正确的是（ ）
A．油箱中的油量减少时，电路中的电流在变小
B．整个电路消耗的最小功率为2.025W
C．电路中电流的最大值为0.225A
D．R0的阻值为60Ω
8．如图所示事例中，属于热传递改变内能的是
A．钻木取火B．下滑时臀部发热
C．暖手宝取暖D．汽油机做功冲程
9．如图是一种温度自动报警器的工作原理图，其中热敏电阻的阻值随温度的升高而降低，则以下说法正确的是 ( )
A．电磁继电器中的电磁铁的工作原理是电磁感应
B．电磁继电器实质是一种电路开关，可以用一个电路控制另一个电路
C．温度较高时，指示灯亮起，该装置报警

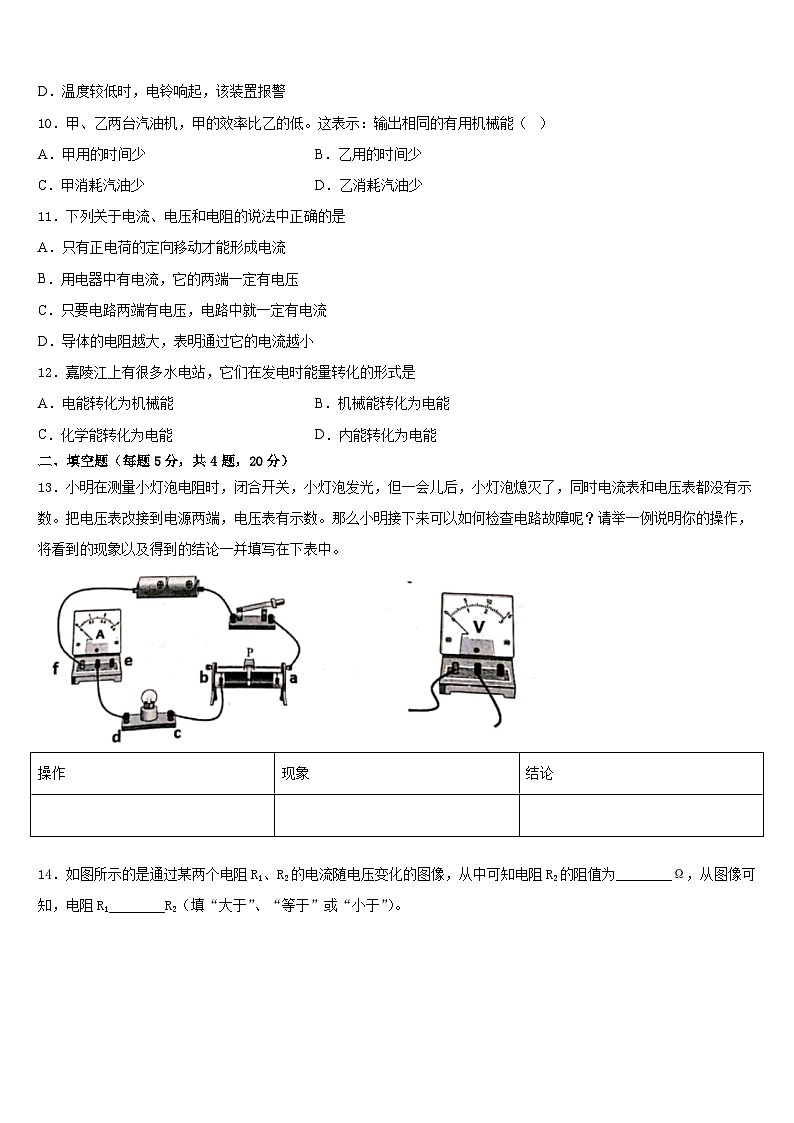

D．温度较低时，电铃响起，该装置报警
10．甲、乙两台汽油机，甲的效率比乙的低。这表示：输出相同的有用机械能（ ）
A．甲用的时间少B．乙用的时间少
C．甲消耗汽油少D．乙消耗汽油少
11．下列关于电流、电压和电阻的说法中正确的是
A．只有正电荷的定向移动才能形成电流
B．用电器中有电流，它的两端一定有电压
C．只要电路两端有电压，电路中就一定有电流
D．导体的电阻越大，表明通过它的电流越小
12．嘉陵江上有很多水电站，它们在发电时能量转化的形式是
A．电能转化为机械能B．机械能转化为电能
C．化学能转化为电能D．内能转化为电能
二、填空题（每题5分，共4题，20分）
13．小明在测量小灯泡电阻时，闭合开关，小灯泡发光，但一会儿后，小灯泡熄灭了，同时电流表和电压表都没有示数。把电压表改接到电源两端，电压表有示数。那么小明接下来可以如何检查电路故障呢？请举一例说明你的操作，将看到的现象以及得到的结论一并填写在下表中。
14．如图所示的是通过某两个电阻R1、R2的电流随电压变化的图像，从中可知电阻R2的阻值为________Ω，从图像可知，电阻R1________R2（填“大于”、“等于”或“小于”）。
15．小琪家的汽车发动机是汽油机，如图是汽油机的_______冲程，生活中爸爸经常用水冷却汽车发动机，这是利用水的____________的特性.
16．如图所示的电路中，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化，这个实验说明铅笔芯是_____（选填“导体”或“绝缘体”），还能说明导体的电阻与_____有关．
三、实验题（共12分）
17．（4分）小明和小红利用如图的装置探究“导体产生的热量与电阻大小的关系”。质量相等的两瓶煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝，乙烧瓶中的金属丝是镍铬合金丝（R甲（1）实验中，小明和小红发现________烧瓶中温度计的示数升高快．
（2）这表明：在电流和通电时间相同的情况下，导体的电阻越_______，产生的热量越多。
18．（4分）在测定“小灯泡的额定电功率”的实验中，电源电压为3V，小灯泡额定电压为2.5V、电阻约为10Ω，滑动变阻器上标有“20Ω，1A”字样。
（1）连接电路时开关应___________，请你将图甲实物电路连接完整。
（________）
（2）闭合开关前，图甲中滑动变阻器的滑片P应位于_______（选填“A”或“B”）端。
（3）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为______V，若他想测量小灯泡的额定功率，应将图甲中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V。
（4）小叶同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图象，根据图象信息，可计算出小灯泡的额定功率是________W。
（5）小叶同学通过小灯泡的I－U图象，发现小灯泡的电阻是变化的，主要原因是_______ 。
19．（4分）在“测小灯泡电功率实验”中，电源电压为3V，小灯泡额定电压为2．5V．
（2）请用笔画线代替导线将图甲所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯变亮）．
（2）闭合开关前，滑动变阻器的滑片应调至最_________（填“左”或“右”）端．
（3）闭合开关后，发现灯泡不亮，电流表无示数，电压表有示数，则电路故障原因是_____________．
（4）故障排除后，闭合开关，移动滑片，当电压表示数为2．5V时，电流表示数如图乙所示，则此时小灯泡的功率为＿＿＿W．若使小灯泡正常发光，应将滑片向_________（填“左”或“右”）端移动．
（5）若将图甲中小灯泡换成定值电阻，其他元件不变，下列实验可完成的是（ ）
A．探究通电导体产生的热量与电阻的关系
B．探究电流与电压的关系
C．探究电流与电阻的关系
四、作图题（共16分）
20．（8分）下图是常用手电筒的剖面图，在虚线框中，画出它的电路图．
（________）
21．（8分）在如图中根据通电螺线管旁小磁针静止时的指向，标出通电螺线管的N、S极和电流方向．
五、计算题（共22分）
22．（10分）某中学为学生供应开水，用锅炉将体积为150L的水从25℃加热到85℃，燃烧了4kg的无烟煤。水的比热容是4.2×103J/（kg·℃），无烟煤的热值是3.4×l07J/kg。求：
(1) 锅炉内水吸收的热量是多少？
(2) 无烟煤完全燃烧放出的热量是多少？
23．（12分）如图甲所示的是一款家用调温电热养生壶，其功率可以在220W至880W范围内变化。图乙是它的简化电路图，变阻器R1和定值电阻R2均为加热电热丝。求：
(1)变阻器R1的最大阻值和定值电阻R2的阻值各是多大？
(2)将1.5kg的汤温度升高80℃，需要吸收多少热量？[c汤=4×103J/（kg•℃）]
(3)用800W的功率加热时，将1.5kg的汤温度升高80℃需要12min，这款家用调温电热养生壶的加热效率？（保留到0.1%）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、B
4、C
5、A
6、A
7、C
8、C
9、B
10、D
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、见解析
14、20 大于
15、做功 比热容大
16、导体 长度
三、实验题（共12分）
17、乙 大
18、断开 A 2.2 B 0.5 灯丝的电阻随温度的升高而变大
19、（2）如图所示
（2）左 （3）小灯泡断路（或小灯泡灯丝断了 或小灯泡接触不良） （4）3．48 右 （5）B
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)3.78×107J；(2)1.36×108J
23、 (1)165Ω；55Ω(2)4.8×105J(3)83.3%
操作
现象
结论
